Tanto el moldeo por inyección de metales como la fundición a presión producen piezas metálicas complejas en volumen, pero se aplican a situaciones de ingeniería casi totalmente diferentes. La aleación que requiere la pieza, su tamaño y geometría, y el volumen de producción anual son los tres factores que determinan qué proceso se ajusta a un programa determinado.
Esta comparación abarca tolerancias, estructuras de costes, límites de materiales, umbrales de volumen y restricciones de diseño para ambos procesos. Comprender dónde ofrece cada proceso sus ventajas de coste y capacidad ayuda a los ingenieros y a los equipos de compras a evitar comprometer la inversión en utillaje en la dirección equivocada.
Moldeo por inyección de metal frente a fundición a presión: De un vistazo
El moldeo por inyección de metales se adapta a piezas pequeñas y complejas de menos de 100 g aproximadamente en aleaciones ferrosas o titanio, con volúmenes de producción superiores a 5.000 unidades al año aproximadamente.
Fundición a presión trajes de aluminio, zinc y magnesio piezas con umbrales de volumen similares, cuando el tamaño o la aleación de la pieza la sitúan fuera del alcance práctico del MIM.
| Atributo | Moldeo por inyección de metales | Fundición a presión |
|---|---|---|
| Tipo de proceso | Pulvimetalurgia: polvo metálico más aglutinante, moldeado por inyección, debound, sinterizado | Fundición a alta presión: aleación no férrea fundida inyectada en una matriz de acero templado. |
| Tolerancias típicas | ±0,3 a 0,5% de dimensión como sinterizado; ±0,05 mm con CNC secundario | ±0,1 a 0,3 mm en bruto; ±0,05 mm con mecanizado posterior |
| Acabado superficial | Ra 0,4 a 1,6 µm as-sinterizado en piezas calificadas | Ra 1,6 a 3,2 µm en bruto; varía con la aleación y el estado de la matriz |
| Coste de las herramientas | Moderado a alto: Molde MIM más instalación de desbobinado y sinterización | Alta: matriz de acero templado, más alta para núcleos de correderas y geometría compleja |
| Coste por pieza en volumen | Competitivo por encima de 5.000 a 10.000 unidades para piezas pequeñas | Menor por pieza por encima de 5.000 a 20.000 unidades para piezas no ferrosas |
| Volumen de producción ideal | De 5.000 a más de 500.000 unidades al año | De 5.000 a más de 500.000 unidades por tirada |
| Plazo de entrega, utillaje y primeras piezas | De 10 a 20 semanas, incluida la iteración del molde, el desbobinado y la sinterización | De 8 a 16 semanas, incluida la prueba de troqueles y la validación térmica |
| Materiales | Aceros inoxidables, aceros para herramientas, titanio, cobalto-cromo, aleaciones de cobre | Aleaciones limitadas de aluminio, zinc, magnesio y cobre |
| Gama de pesos de las piezas | 0,1 a 100 g típico; la mayoría de las piezas menos de 50 g | De 30 g a más de 10 kg |
| Densidad y porosidad | Densidad teórica de 96 a 99,8%; porosidad residual mínima | 85 a 95% densidad típica en HPDC; porosidad de gas común |
| ¿Es necesario el mecanizado posterior? | Raramente para geometría; a veces para características críticas de acoplamiento. | Común para características de tolerancia ajustada, roscas, caras de contacto |
| Complejidad del diseño | Alto: canales internos, rebajes, detalles superficiales finos realizables | Alto para geometría externa; los rebajes requieren núcleos de deslizamiento con un coste añadido de utillaje |
| Lo mejor para | Piezas pequeñas y complejas de hierro o titanio de volumen medio-alto | Piezas no férricas de paredes finas de tamaño medio a grande y gran volumen |
¿Qué es el moldeo por inyección de metales?
El moldeo por inyección de metales combina polvos metálicos finos, normalmente de 2 a 15 um de tamaño de partícula, con un aglutinante termoplástico o de cera para crear una materia prima que se moldea por inyección del mismo modo que el plástico. En el caso del acero inoxidable, las temperaturas de sinterización oscilan entre 1.200 y 1.400℃. Durante la sinterización, la pieza se contrae aproximadamente entre 15 y 20%. La densidad final y la precisión dimensional dependen de la consistencia de la materia prima, la uniformidad de la eliminación del ligante, la atmósfera de sinterización y la geometría de la pieza.
El MIM produce piezas pequeñas y medianas, normalmente de 0,1 a 100 g, con geometría compleja en aleaciones ferrosas y exóticas, en volúmenes que empiezan en torno a las 5.000 unidades al año. Componentes de instrumentos quirúrgicos, cuerpos de inyectores de combustible y hardware de satélites son productos habituales.
El proceso ofrece una excelente libertad de diseño para geometrías complejas, un buen acabado superficial sinterizado y acceso a materiales como el acero inoxidable 17-4 PH y el Ti-6Al-4V que la fundición a presión no puede procesar.
La inversión en utillaje MIM no se justifica económicamente por debajo de unas 5.000 unidades al año. La contracción por sinterización requiere precisión diseño del molde. Para piezas más grandes o aleaciones no ferrosas, la fundición a presión ofrece mejores resultados económicos y debe evaluarse en primer lugar.
¿Qué es la fundición a presión?
La fundición a alta presión, o HPDC (High Pressure Die Casting), introduce una aleación no ferrosa fundida en una matriz de acero endurecido a presiones de 10 a 175 MPa y velocidades de inyección de 30 a 100 m/s. El metal fundido llena la cavidad en milisegundos, se solidifica bajo presión y se expulsa como una pieza con forma de red. El metal fundido llena la cavidad en milisegundos, se solidifica bajo presión y se expulsa en forma de red. Los tiempos de ciclo oscilan entre 15 segundos y varios minutos, en función del tamaño de la pieza y la aleación.
La física del proceso explica tanto su fuerza como su limitación: la inyección a alta velocidad crea un rendimiento excepcional y una capacidad de pared delgada, pero también atrapa gas durante el llenado. Este atrapamiento de gas crea una microporosidad que limita el tratamiento térmico y la resistencia a la fatiga de la pieza acabada.
La fundición a presión produce componentes de aluminio, zinc y magnesio de tamaño medio a grande, normalmente para tiradas de 5.000 a 500.000 unidades o más. Las aplicaciones estándar son carcasas de transmisiones de automóviles, cajas de electrónica de consumo y cuerpos de bombas industriales.
La fundición a presión ofrece tiempos de ciclo rápidos, un excelente rendimiento de pared delgada y un bajo coste por pieza en volumen. Entre sus limitaciones se incluyen la restricción a aleaciones no ferrosas, la porosidad HPDC que limita el tratamiento térmico, el elevado coste de las herramientas para series de bajo volumen y los rebajes que requieren machos laterales con el consiguiente coste adicional de la matriz.

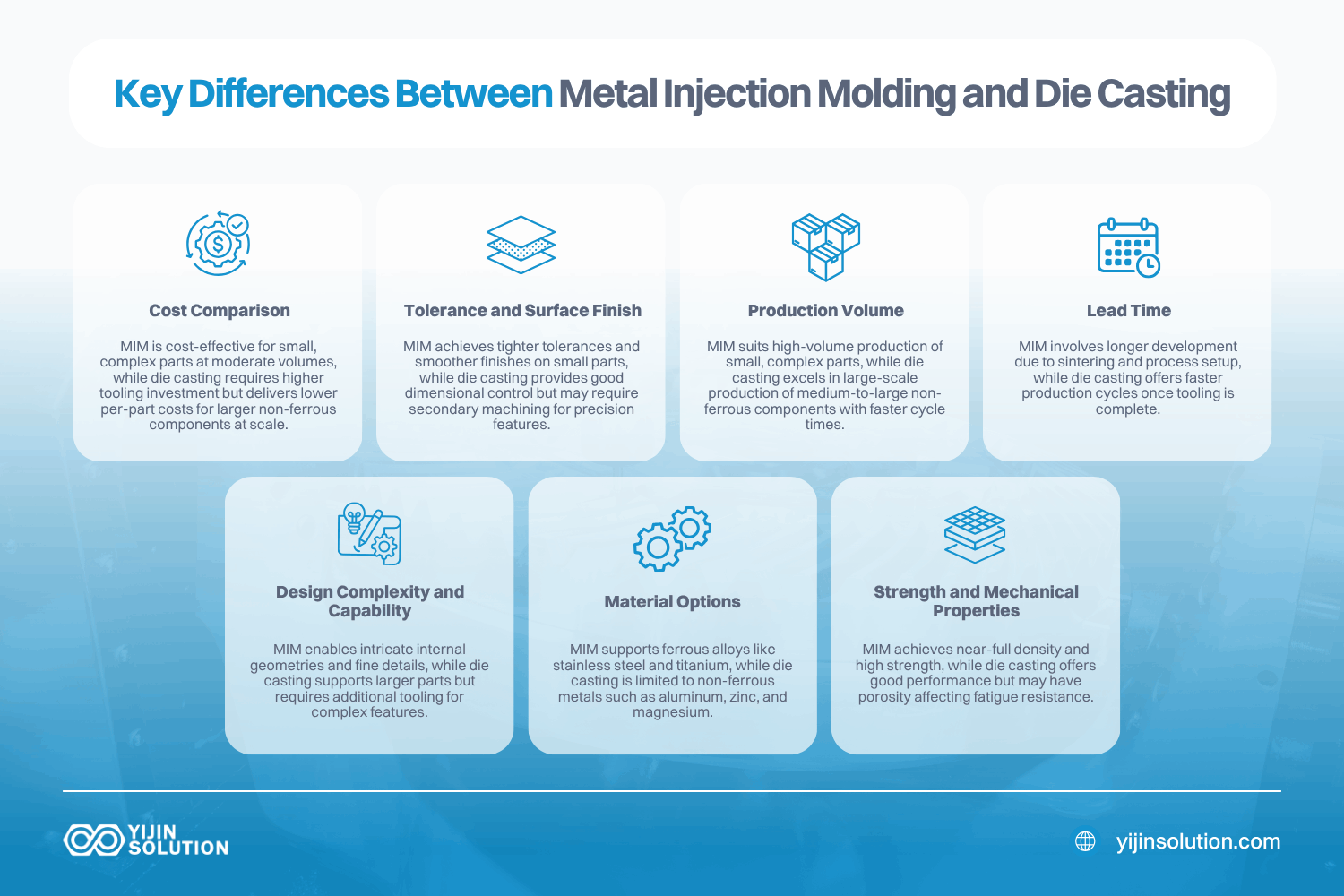

Diferencias clave entre el moldeo por inyección de metal y la fundición a presión
Comparación de costes
Los costes del utillaje para MIM varían mucho en función de la complejidad de la pieza, pero los moldes para piezas MIM de producción suelen costar desde unos pocos miles de dólares para geometrías más sencillas hasta $15.000 o más para moldes de varias cavidades con características complejas. El utillaje de fundición a presión suele ser más caro porque las matrices de acero endurecido deben soportar la inyección de metal fundido a alta presión. Las matrices de fundición a presión sencillas empiezan en un rango similar, pero las matrices complejas con núcleos deslizantes y canales de gestión térmica pueden superar entre $30.000 y $50.000.
La economía por pieza cambia con el volumen. Para piezas ferrosas pequeñas y complejas de menos de 50 g, el MIM pasa a ser competitivo en costes cuando los volúmenes anuales superan el umbral de las 5.000 a 10.000 unidades. Por debajo de esa cifra, Mecanizado CNC es casi siempre más barato. La fundición a presión alcanza su ventaja de coste por pieza para piezas no férricas en un rango de volumen similar, aproximadamente de 5.000 a 20.000 unidades, pero el ahorro por pieza aumenta más rápidamente en componentes de aluminio o zinc de mayor tamaño porque el proceso omite por completo el descortezado y la sinterización.
El umbral de rentabilidad depende del tamaño de la pieza, la aleación y la complejidad. Para un componente de acero inoxidable de 20 g con finas características internas, el MIM a 10.000 unidades al año supondrá un coste muy inferior al del mecanizado CNC. Para una carcasa de aluminio de 500 g, la fundición a presión a 10.000 unidades ofrecerá el coste por pieza más bajo de todos los procesos disponibles. La comparación directa del coste del MIM con el de la fundición inyectada sólo es válida cuando la aleación y la geometría de la pieza la sitúan en la zona de solapamiento: piezas pequeñas no ferrosas de entre 10 y 50 g.
Capacidad de tolerancia y acabado superficial
El MIM consigue tolerancias sinterizadas de aproximadamente +-0,3 a 0,5% de la dimensión nominal. En un elemento de 10 mm, esto se traduce en +-0,03 a 0,05 mm. En piezas sencillas de sección uniforme con perfiles de sinterización muy controlados, se pueden conseguir tolerancias más estrictas, cercanas a +-0,05 mm en características específicas. Las variables que afectan a las tolerancias del MIM son la distribución del tamaño de las partículas de la materia prima, la proporción de aglutinante, la uniformidad de eliminación del aglutinante, la temperatura y la atmósfera de sinterización y la contracción diferencial en piezas con paredes de distinto grosor.
La fundición a presión alcanza tolerancias de +-0,1 a 0,3 mm en la mayoría de las piezas. Los valores más ajustados, cercanos a +-0,1 mm, requieren un control estricto del proceso y una inspección periódica de la matriz para tener en cuenta la desviación térmica y el desgaste de la matriz a lo largo de la producción. Entre los factores que determinan la tolerancia en la fundición a presión se incluyen la temperatura de la matriz en el momento de la inyección, la presión y la velocidad de inyección, el diseño de la compuerta, la ventilación de la cavidad y el desgaste progresivo de la matriz.
Ambos procesos producen acabados superficiales razonables. El MIM proporciona un Ra de 0,4 a 1,6 um en las piezas que cumplen los requisitos, mientras que la fundición a presión produce un Ra de 1,6 a 3,2 um en la pieza fundida. Los ensamblajes que requieran +-0,02 mm en una cara de contacto necesitarán mecanizado CNC secundario, independientemente del proceso que produzca la pieza fundida. Secundario coste de mecanizado debe incorporarse al modelo de costes del proceso desde la fase de diseño.
Volumen de producción
Ni el MIM ni la fundición a presión son rentables en cantidades prototipo. Para las primeras piezas y la validación del diseño, el mecanizado CNC sigue siendo el método más práctico. Los utillajes MIM tardan entre 10 y 20 semanas en producirse, y la iteración de desbobinado y sinterización añade un tiempo que los programas de creación de prototipos rara vez tienen en cuenta. La validación térmica y la prueba de matrices de fundición a presión requieren entre 8 y 16 semanas.
El mejor momento para el MIM es entre 5.000 y 500.000 piezas pequeñas y complejas al año. El utillaje se amortiza bien con esos volúmenes y el proceso de forma casi neta elimina la mayor parte del mecanizado secundario. El punto dulce de la fundición a presión es similar en el eje del volumen, pero diferente en el eje del tamaño de la pieza: piezas no ferrosas de tamaño medio-grande, de 50 g a más de 10 kg, de 5.000 a más de 500.000 unidades por tirada. La gama de cruce, en la que ambos procesos compiten en economía, se limita a piezas pequeñas no férricas de entre 10 y 50 g con volúmenes superiores a 10.000 unidades.
Plazo de entrega
El plazo de entrega del MIM se divide en dos fases. El desarrollo de herramientas y procesos, que incluye la fabricación de moldes, la cualificación de la materia prima, los ensayos de desbobinado y la iteración de sinterización, tarda entre 10 y 20 semanas. Una vez aprobado el utillaje, el plazo de producción depende del tamaño del lote y de la capacidad de sinterización, y las series típicas se envían en un plazo de 3 a 6 semanas.
Los plazos de fundición a presión también se dividen en utillaje y producción. La fabricación y puesta a punto de las matrices, incluidas la validación térmica y la cualificación dimensional, llevan de 8 a 16 semanas. Los ciclos de producción son más rápidos por pieza, a menudo de 30 segundos a unos pocos minutos por disparo, por lo que los plazos de producción de la fundición a presión suelen ser más cortos que los del MIM una vez aprobado el utillaje.
Si se necesitan primeros artículos en menos de 8 semanas, ninguno de los dos procesos es viable sin una inversión previa en utillaje. El mecanizado CNC llena ese vacío tanto para prototipos ferrosos como no ferrosos.
Complejidad del diseño y capacidad geométrica
Para piezas pequeñas, el MIM ofrece más complejidad geométrica por cada dólar de utillaje que la fundición a presión. El proceso produce canales internos, rebajes, paredes finas de hasta 0,5 mm y detalles superficiales finos sin los núcleos de deslizamiento ni las operaciones secundarias que añaden coste a la fundición a presión. El peso de la pieza es la principal limitación: El MIM es práctico hasta unos 100 g, pero la mayoría de las piezas de producción pesan menos de 50 g. Por encima de este peso, la eliminación del aglutinante y la contracción por sinterización son más difíciles de controlar uniformemente.
La fundición inyectada permite fabricar piezas más grandes, de 50 g a más de 10 kg, y producir paredes finas de hasta 0,75 a 1,5 mm en aluminio. La geometría externa puede ser compleja, pero los rebajes requieren machos laterales que añaden al coste de la matriz entre $2.000 y $8.000 o más por macho. La geometría interna está limitada por la necesidad de pasadores que puedan extraerse tras la solidificación.
Para un soporte de acero inoxidable de 15 g con tres canales internos, el MIM lo produce de una sola vez. La pieza equivalente en fundición a presión requeriría una aleación diferente, al menos dos núcleos de deslizamiento y el mecanizado posterior de las características internas.
Opciones de material
Este es el límite definitivo entre los dos procesos. El MIM trabaja con aleaciones ferrosas: aceros inoxidables como el 316L y el 17-4 PH, aceros de baja aleación, aceros para herramientas, aleaciones de titanio como el Ti-6Al-4V, cobalto-cromo y aleaciones de cobre. La fundición a presión se limita a los metales no férreos: aleaciones de aluminio como A380 y ADC12, aleaciones de zinc, magnesio y una gama reducida de aleaciones de cobre.
Las aleaciones ferrosas y el titanio no se pueden fundir a presión. Se trata de una limitación física del proceso, no de una laguna de capacidad que un proveedor pueda solventar. Los puntos de fusión superan lo que el utillaje de fundición a presión puede soportar. Un componente inoxidable de grado quirúrgico 17-4 PH descarta la fundición a presión desde la fase de diseño. Por el contrario, para piezas de aluminio y zinc, la fundición a presión ofrece tiempos de ciclo más rápidos y menor coste por pieza que el MIM en la misma geometría.
Resistencia y propiedades mecánicas
Las piezas MIM, cuando se sinterizan correctamente, alcanzan entre 96 y 99,8% de densidad teórica. A esos niveles de densidad, las propiedades mecánicas se aproximan a las de los equivalentes forjados. La norma 35 del MPIF proporciona los datos de referencia para las propiedades de los materiales MIM en aceros inoxidables, aceros de baja aleación y grados de titanio. La densidad final depende de la distribución del tamaño de las partículas de polvo, de la integridad del quemado del ligante, de la temperatura y atmósfera de sinterización y del tiempo de permanencia. Las piezas con espesores de pared variables pueden sinterizarse de forma desigual, lo que crea variaciones de densidad localizadas.
Las piezas HPDC suelen alcanzar entre 85 y 95% de densidad teórica. La diferencia se debe a la porosidad del gas creada durante la inyección a alta velocidad. Esa porosidad tiene consecuencias: limita la resistencia a la fatiga y, en el HPDC estándar, impide el tratamiento térmico convencional porque el gas atrapado se expande y forma ampollas en la superficie durante el calentamiento. La fundición a presión asistida por vacío reduce significativamente la porosidad, pero añade costes y complejidad al proceso. Los niveles de porosidad dependen de la velocidad de inyección, el diseño de la compuerta, la ventilación, la temperatura de la matriz y la selección de la aleación.
Para los componentes estructurales que soportan cargas cíclicas o que requieren pruebas de fatiga, la densidad casi total del MIM es una ventaja significativa. Las piezas de fundición HPDC en aplicaciones estructurales aeroespaciales o de automoción utilizan cada vez más el vacío asistido para reducir esa brecha de porosidad.
Cómo elegir entre el moldeo por inyección de metal y la fundición a presión
Elija el moldeo por inyección de metal cuando...
- Su pieza es pequeña, de menos de 100 g, con una gran complejidad geométrica que incluye características internas, socavados o detalles finos.
- La especificación de la aleación es férrica: acero inoxidable, acero para herramientas o titanio. La fundición a presión no puede producir estos materiales.
- Su aplicación requiere integridad estructural con una porosidad mínima, sin las limitaciones que crea el atrapamiento de gas HPDC.
- El volumen de producción supera aproximadamente entre 5.000 y 10.000 unidades al año, lo que justifica el utillaje MIM y la configuración de sinterización.
- El acabado superficial es crítico para las especificaciones de fabricación. El MIM alcanza Ra de 0,4 a 1,6 um en piezas aptas en condiciones controladas.
Elija la fundición a presión cuando...
- Su aleación es aluminio, zinc o magnesio. Estos son los materiales básicos de la fundición a presión.
- Su pieza es de tamaño medio-grande, normalmente de 50 g a 10 kg, con paredes finas y complejidad externa.
- El volumen supera aproximadamente entre 5.000 y 20.000 unidades por tirada y el coste por pieza es el factor principal.
- La aplicación no requiere tratamiento térmico. La porosidad HPDC estándar impide el tratamiento convencional con solución.
- La aplicación es la automoción, la electrónica de consumo o los equipos industriales en los que se necesita el peso y las propiedades térmicas del aluminio.
Cuándo utilizar ambos: enfoques híbridos
En muchos ensamblajes, ambos procesos contribuyen. El MIM se encarga de pequeños componentes ferrosos de precisión, como mecanismos de cierre, engranajes o carcasas de sensores. La fundición inyectada produce las carcasas no ferrosas más grandes, los soportes y los marcos estructurales en los que se montan. Los dos procesos abordan partes diferentes de la misma lista de materiales.
Un flujo de trabajo híbrido comienza con la revisión DFM de cada componente, pasa por el enrutamiento del proceso y coordina la producción de fundición con el mecanizado CNC secundario de las caras de contacto y las características roscadas para controlar el apilamiento de tolerancias en todo el ensamblaje.
En muchos programas, el proceso correcto depende de la parte de la lista de materiales que se esté revisando. Yijin Solution fabrica componentes de precisión utilizando tanto moldeo por inyección de metal y servicios de fundición a presión como proveedor directo de fábrica, con una revisión DFM gratuita antes de cualquier compromiso de utillaje. Nuestros ingenieros evalúan la aleación, la geometría y el volumen para recomendar el proceso adecuado antes de gastar el primer dólar en utillaje.
Cargue su archivo CAD para obtener una revisión gratuita y una recomendación en 24 horas.
Preguntas frecuentes sobre el moldeo por inyección de metal frente a la fundición a presión
¿El moldeo por inyección de metales es más barato que la fundición a presión?
Para piezas ferrosas pequeñas de menos de 50 g, el MIM suele ser mucho más barato que el mecanizado CNC a partir de 5.000 a 10.000 unidades al año. En el caso de las piezas no férricas, la fundición a presión suele ofrecer un coste por pieza entre 20 y 30% inferior en volúmenes comparables, al eliminar el desbobinado y la sinterización. Si la pieza es de acero inoxidable o titanio, la fundición a presión no es una opción disponible en ningún volumen o punto de precio.
¿Pueden utilizarse conjuntamente el MIM y la fundición inyectada en el mismo conjunto?
Sí. En muchos ensamblajes, el MIM produce pequeños componentes ferrosos de precisión, como pasadores de bloqueo, dientes de engranajes o soportes de sensores, mientras que la fundición a presión produce las carcasas más grandes de aluminio o zinc en las que se montan. La revisión DFM que cubre los ensamblajes multiproceso coordina la producción en ambos procesos para controlar el apilamiento de tolerancias entre las piezas acopladas.
¿Qué proceso entrega las primeras piezas más rápido?
La fundición en coquilla suele ser más rápida para las primeras piezas. La fabricación del molde y la puesta a punto llevan de 8 a 16 semanas, frente a las 10 a 20 semanas del MIM, que incluye la fabricación del molde, la cualificación de la materia prima y la iteración de sinterización. Para la creación de prototipos reales, ninguno de los dos procesos es rápido. El mecanizado CNC produce las primeras piezas en 1 a 3 semanas, tanto para aleaciones ferrosas como no ferrosas, y sigue siendo la ruta estándar para la validación del diseño.
¿Qué tolerancias puedo conseguir con el MIM frente a la fundición a presión?
El MIM consigue tolerancias de sinterizado de aproximadamente +-0,3 a 0,5% de la dimensión nominal. La fundición a presión alcanza de +-0,1 a 0,3 mm en el momento de la fundición. Ambos procesos pueden alcanzar valores más ajustados en características específicas con mecanizado CNC secundario. El suelo alcanzable depende de la geometría de la pieza, la uniformidad del espesor de pared y el material: La variabilidad de la contracción por sinterización del MIM y la desviación térmica de la fundición a presión empujan los resultados hacia el extremo superior en geometrías complejas.
¿Cuál es el peso máximo de una pieza MIM?
El MIM es práctico para piezas de hasta 100 g aproximadamente, y la mayoría de las piezas de producción pesan menos de 50 g. Las piezas más grandes tienen cada vez más dificultades con la uniformidad de extracción del aglutinante y el control de la contracción por sinterización. Por encima de 100 g, la extracción desigual del aglutinante puede dejar carbono residual que afecte a las propiedades del material, y la contracción diferencial en secciones gruesas se hace más difícil de predecir. Para piezas por encima de ese umbral, la fundición a presión o el mecanizado CNC son procesos más adecuados.
