Yijin Hardware stellt CNC-gefertigte Laufräder für Schlammpumpen her. Diese bieten die beste Leistung, selbst bei den intensivsten industriellen Anwendungen. Unser CNC-Bearbeitung hilft Ihnen bei der Konstruktion Ihrer Pumpenlaufräder mit Toleranzen von bis zu ±0,005″ Dichtheit.
CNC-Bearbeitung ist besser als normale Gussoptionen, da sie die Lebensdauer bei abrasiven Schlammanwendungen erhöht. Als einer der besten Pumpenhersteller und -lieferanten sorgt unser Verfahren dafür, dass Sie die beste hydraulische Effizienz erhalten. Außerdem sorgen wir für geringere Vibrationen und gleichbleibende Leistung im Bergbau, bei der Abwasserbehandlung und in anderen Bereichen.
- ⬤Dienst
- ⬤Deine Details
- ⬤Einreichen
Was macht CNC-gefertigte Güllepumpenlaufräder besser als gegossene Alternativen?
CNC-gefertigte Güllepumpenlaufräder bieten ein höheres Maß an Maßgenauigkeit und Oberflächengüte Qualität, die mit herkömmlichen Gussverfahren so gut wie unmöglich ist. Unser Präzisionsfertigungsverfahren erzeugt Laufräder mit glatten inneren Kanälen, die im Vergleich zu Gusslaufrädern die Turbulenzen verringern und die hydraulische Effizienz erhöhen. Die Oberflächenbeschaffenheit minimiert die Anhaftung von Partikeln. Außerdem verringert sie den Verschleiß bei abrasiven Anwendungen, bei denen Feststoffpartikel zu schwierigen Pumpbedingungen führen können.
Leistungsvergleich: CNC vs. traditionelle Methoden
| Herstellungsverfahren | Abmessungstoleranz | Oberflächenbehandlung | Hydraulischer Wirkungsgrad |
|---|---|---|---|
| CNC-Bearbeitung | ±0.005″ | Ra 0,8 μm | 85-92% |
| Sandgießen | ±0.030″ | Ra 6,0 μm | 75-85% |
| Feinguss | ±0.015″ | Ra 3,2 μm | 80-88% |
Fortschrittliche Oberflächenbehandlungen und Beschichtungen
Unsere CNC-gefertigten Laufräder werden einer speziellen Oberflächenbehandlung unterzogen:
- Thermische Spritzschichten für erhöhte Verschleißfestigkeit in zähflüssigen Schlämmen
- Plasma-Nitrierung zur Erhöhung der Oberflächenhärte gegen Korrosion
- Chromkarbid-Overlays für extreme Abriebfestigkeit bei Baggerarbeiten
- Chemische Vernickelung zum Schutz in Abwasser- und Abwassersystemen
Die Präzisions-CNC-Bearbeitung eliminiert die bei Gussteilen übliche innere Porosität und sorgt für gleichmäßige Legierungseigenschaften in der gesamten Struktur des Wasserpumpenlaufrads.
Unsere Dienstleistungen zur Herstellung von Güllepumpenlaufrädern
Yijin Hardware bietet umfassende Dienstleistungen für die Herstellung von Güllepumpenlaufrädern, von der ersten Entwurfsberatung bis zur abschließenden Qualitätsprüfung und Lieferung. Unser Ingenieurteam arbeitet direkt mit den Kunden zusammen, um die Laufradgeometrie für bestimmte Schlammeigenschaften wie Partikelgröße, Konzentration, Abrasivität und chemische Zusammensetzung zu optimieren. Wir fertigen kundenspezifische Laufräder für Zentrifugalpumpensysteme mit einem Auslassdurchmesser von 2″ bis 24″ auf hochmodernen 5-Achsen-CNC-Bearbeitungszentren, die für die schwierigsten Anwendungen ausgelegt sind.
Computergestützte Fluiddynamik (CFD) Analyse
Unser Fertigungsprozess beginnt mit einer detaillierten hydraulischen Analyse, die mit Hilfe von Computational Fluid Dynamics-Software optimiert wird:
- Winkel der Schaufeln für maximale Zentrifugalkrafterzeugung
- Durchmesser der Einlassöffnung für optimale Saugeigenschaften
- Breite des Ausflusses für spezifische Anforderungen an die Durchflussmenge
- Kompatibilität der Spiralgehäuse zur Minimierung von Turbulenzen und Verschleiß
Qualitätskontrolle und Prüfprotokolle
Die Maßnahmen zur Qualitätskontrolle umfassen:
- Koordinatenmessmaschine (CMM) Prüfung aller kritischen Abmessungen
- Dynamisches Auswuchten nach ISO 1940 Klasse G2.5 für einen effizienten und zuverlässigen Betrieb
- Hydrostatische Prüfung zur Überprüfung der strukturellen Integrität bei 1,5-fachem Auslegungsdruck
- Prüfung der Materialhärte zur Bestätigung der Einhaltung der Spezifikationen für hohen Chromgehalt
- Einhaltung der ANSI/HI-Normen Überprüfung der Anforderungen der Pumpenindustrie
Welche Materialien erbringen die beste Leistung bei Anwendungen mit abrasiven Schlämmen?
Hochchromes Weißeisen bietet eine außergewöhnliche Verschleißfestigkeit für stark abrasive Schlämme, die Quarz, Sand und mit Wasser vermischte Mineralpartikel enthalten. Unsere hochchromhaltigen Legierungen enthalten 15-28% Chrom mit Härtegraden von HRC 58 bis HRC 63, je nach spezifischen Anwendungsanforderungen. Das martensitische Gefüge in Verbindung mit Chromkarbidausscheidungen bildet eine verschleißfeste Matrix, die auch bei aggressiven Bergbau- und Mineralverarbeitungsanwendungen mit verschiedenen Arten von Schlämmen leistungsfähig bleibt.
Leitfaden zur Materialauswahl nach Anwendung
| Material Typ | Chromgehalt | Härte | Beste Anwendungen |
|---|---|---|---|
| Hochverchromtes Eisen | 15-20% | HRC 58-60 | Bergbau, Kohleförderung |
| Super-Hochchrom | 20-28% | HRC 60-63 | Mineralienverarbeitung |
| Polyurethan | K.A. | Ufer A 90-95 | Feinteilige Aufschlämmungen |
| Naturkautschuk | K.A. | Ufer A 60-70 | Korrosive Anwendungen |
Spezialisierte Materialoptionen
Duplex Rostfreier Stahl (2205) bietet überlegene Korrosionsbeständigkeit für:
- Chemische Verarbeitungsanwendungen mit hochviskosen Gemischen
- Meerwasser- und Chloridumgebungen beim Pumpen von Schlämmen im Meer
- pH-Werte außerhalb des Bereichs 4-11, bei denen herkömmliche Pumpenmaterialien versagen
- Temperaturen bis zu 300 °C in industriellen Anwendungen
Technische Polymere einschließlich Schlammpumpengummi und Naturkautschuk liefern:
- Schlagfestigkeit für die Handhabung großer Partikel ohne Verstopfung
- Chemische Beständigkeit gegen Säuren und Laugen in Schlammanwendungen
- Flexibilität zur Vermeidung von katastrophalen Ausfällen bei Komponenten im Nassbereich
- Geringerer Geräuschpegel während des Betriebs mit geringem Wartungsbedarf

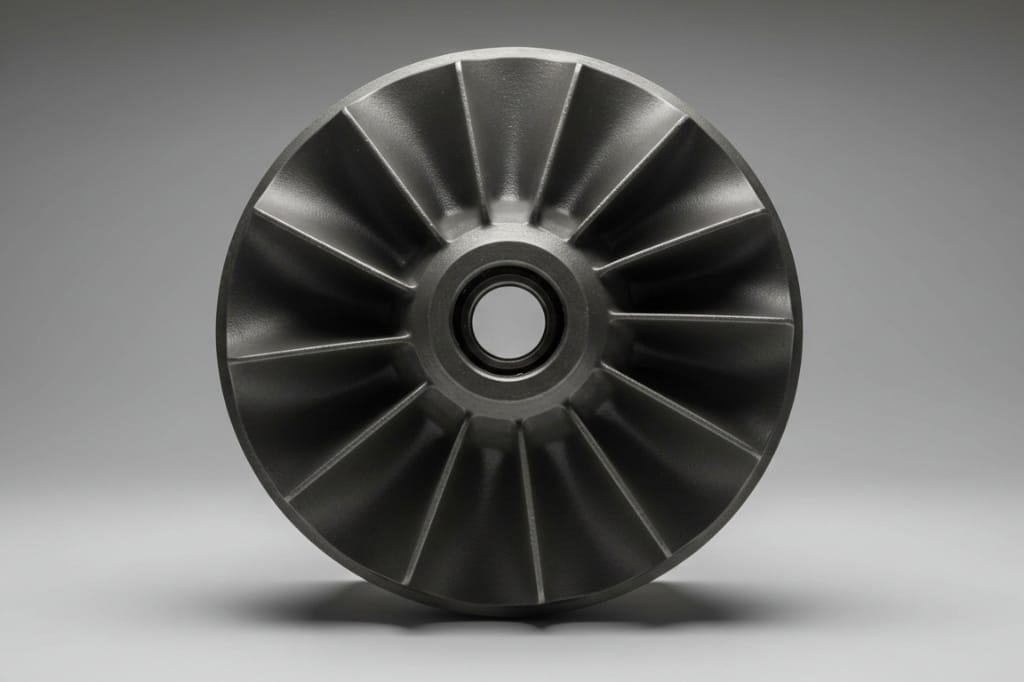

Wie wirken sich offene, halboffene und geschlossene Laufradkonstruktionen auf die Leistung aus?
Die Wahl der richtigen Laufradkonstruktion hat einen erheblichen Einfluss auf die Leistung und Langlebigkeit der Pumpe bei bestimmten Schlammtransportanwendungen. Offene Laufradkonstruktionen verfügen über freiliegende Schaufeln ohne vordere oder hintere Abdeckungen und sind daher ideal für die Förderung großer Feststoffe und faseriger Materialien in der Abwasseraufbereitung. Die offene Bauweise ermöglicht den Durchgang von Feststoffen in Suspension bis zu einem Durchmesser von 80% des Laufradauges bei einem angemessenen hydraulischen Wirkungsgrad zwischen 70-80%.
Kriterien für die Auswahl des Laufraddesigns
Jeder Typ von Zentrifugalpumpenlaufrädern erfüllt bestimmte Betriebsanforderungen, die auf der Partikelgröße und den Schlammeigenschaften basieren.
Halboffene Laufräder:
- Bewältigung von Partikeln mit einem Augendurchmesser von bis zu 50% bei Hochleistungs-Schlammanwendungen
- Erreichen Sie die hydraulische Effizienz des 75-85% mit verbessertem Feststoffhandling
- Bietet strukturelle Festigkeit mit Rückwandkonstruktion für Pumpen, die für den Bergbau geeignet sind
- Hervorragend geeignet für die Mineralienverarbeitung, wo vertiefte Laufradkonstruktionen Verschleiß verhindern
Geschlossene Laufräder:
- Maximaler Wirkungsgrad der 85-92% in Reinwasserpumpenanwendungen
- Handhabung von Partikeln mit einem Augendurchmesser von weniger als 10% ohne Verstopfung
- Reduzierung des Axialschubs auf die Lager durch ausgewogene hydraulische Leistungsverteilung
- Ideal für die chemische Verarbeitung mit alternativen Wirbelrädern für Spezialanwendungen

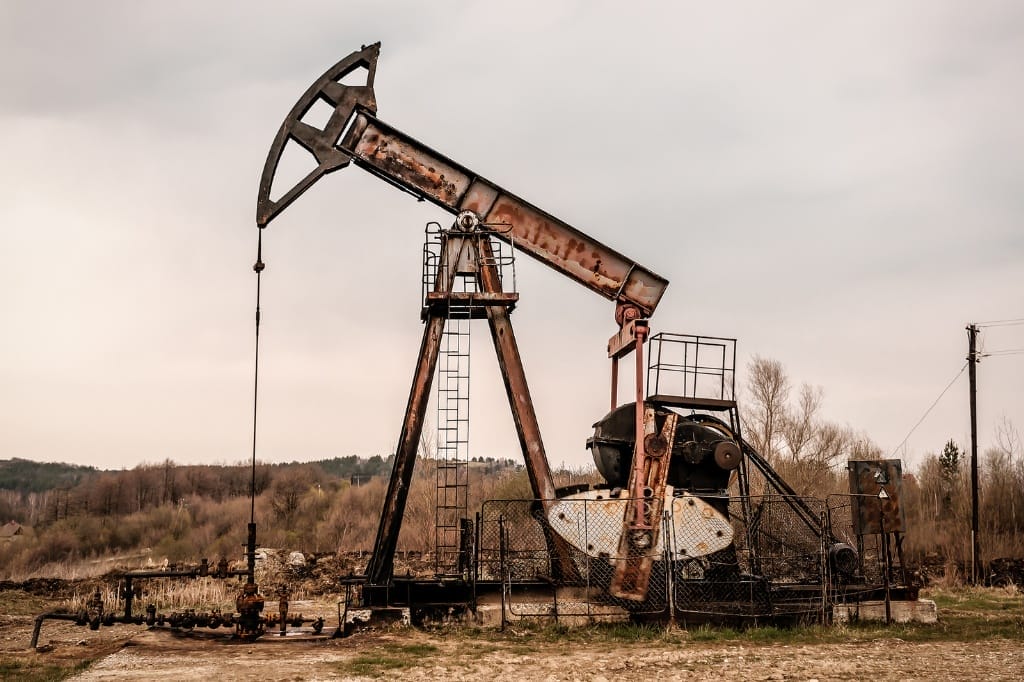

Welche Anwendungen profitieren am meisten von individuell CNC-gefertigten Laufrädern?
Maßgefertigte CNC-gefertigte Laufräder eignen sich hervorragend für verschiedene industrielle Anwendungen, die eine zuverlässige Leistung bei der Schlammbehandlung erfordern. Bergbaubetriebe profitieren von Laufrädern, die für den Erztransport, das Abraummanagement und Entwässerungssysteme entwickelt wurden, bei denen abrasive Partikel eine hohe Verschleißfestigkeit erfordern. Energieerzeugungsanlagen nutzen spezielle Laufräder in Rauchgasentschwefelungsanlagen (REA) und Aschebehandlungsanwendungen, die für die Handhabung viskoser Schlämme ausgelegt sind.
Branchenspezifische Anwendungen
Branchen wie der Bergbau, das Baugewerbe und die Schifffahrt benötigen spezielle Laufradkonstruktionen für eine optimale Leistung.
Bergbau und Mineralienverarbeitung:
- Zyklonpumpen für die Klassifizierung mit effizienter Feststoffpumpenkonstruktion
- Transport von Bergematerial und Eindickerunterlauf für hohe Beanspruchung
- Kugelmühlen-Rückführsysteme zum Pumpen von Schlamm mit hohem Feststoffgehalt
- Kohlewäschereien, die eine dauerhafte und effiziente Leistung erfordern
Bauwesen und Tunnelbau:
- Umwälzung von Bentonitschlämme bei Fundamentarbeiten
- Injektionssysteme für die Bodenstabilisierung
- Entwässerungsanwendungen zur Entfernung von Feststoffen in Suspension
- Betonpumpen mit speziellem Schutz der Schalung
Marine und Baggerarbeiten:
- Sand- und Kiestransport bei Baggerarbeiten
- Baggerarbeiten zur Hafenunterhaltung mit verschleißfesten Komponenten
- Landgewinnungsprojekte, die eine lange Nutzungsdauer erfordern
- Entfernung von Sedimenten mit Hilfe von Zentrifugalpumpen
Wasseraufbereitung und -verarbeitung:
- Schlammbehandlung in Kläranlagen
- Zellstoff- und Papierindustrie Faserverarbeitung
- Lebensmittelverarbeitung mit Sanitärpumpen in Spiralausführung
- Chemische Verarbeitung, die innovative Produktlösungen erfordert
Optimierungsparameter für die Konstruktion
Die richtige Schaufelkonfiguration und die hydraulische Konstruktion gewährleisten einen optimalen Betrieb im Betriebspunkt über einen größeren Bereich von Bedingungen.
Konfiguration der Schaufeln:
- 3-4 Schaufeln für maximalen Feststofftransport in Hochleistungsschlammpumpen
- 5-6 Schaufeln für höhere Effizienz mit alternativen Laufrädern aus Gummi
- Austrittswinkel 15-25° für optimale Druckerzeugung radial nach außen
- Dimensionierung der Einlassöffnung zur Vermeidung von Kavitation bei bestimmten Ansaugbedingungen
Leistungsberechnungen:
- Anforderungen an die positive Netto-Saughöhe (NPSH) für verschiedene Branchen
- Die Analyse der Pumpenkennlinie und die Optimierung des Betriebspunkts von Feststoffpumpen sind wesentliche Anwendungen
- Auslegung der Motorleistung für effizienten Betrieb mit Schutz der Spiralgehäuse
- Stabiler Betriebsbereich, der eine Verschlechterung der Leistung im Laufe der Zeit verhindert
Warum Yijin Hardware für die Herstellung von Güllepumpenlaufrädern wählen?
Yijin Hardware kombiniert mehr als 15 Jahre Erfahrung in der CNC-Präzisionsbearbeitung mit Fachwissen über Zentrifugalschlammanwendungen, um Laufräder zu liefern, die die Leistungserwartungen übertreffen. Unser nach ISO 9001 zertifiziertes Werk unterhält während des gesamten Herstellungsprozesses eine strenge Qualitätskontrolle, die eine gleichbleibende Maßgenauigkeit und Materialeigenschaften bei jedem Bauteil gewährleistet.
Unser Ingenieurteam bietet umfassende technische Unterstützung, einschließlich der Analyse der Strömungsmechanik, der Überprüfung der Einhaltung von ANSI/HI-Normen und der Leistungsoptimierung vor Ort, um die Effizienz von Kreiselpumpensystemen zu maximieren. Wir bieten ein komplettes Sortiment an Pumpen und Nassbereichsteilen für hochwertige Schlammanwendungen, die Pumpen erfordern, die für die anspruchsvollsten Bedingungen mit minimalen Ausfallzeiten ausgelegt sind.
Was unsere Kunden sagen
Laufrad für Güllepumpen
Hersteller-FAQs
Die Standardvorlaufzeiten liegen zwischen 2 bis 3 Wochen für Prototypen mit vorhandenen Werkzeugen und 4-6 Wochen für Produktionsläufe, die eine Neuentwicklung von Vorrichtungen erfordern. Eilaufträge können mit einer Lieferzeit von 7-10 Tagen für kritische Anwendungen berücksichtigt werden. Wir unterhalten einen strategischen Bestand an gängigen Knüppeln aus hochverchromtem Eisen und Edelstahl, um Verzögerungen bei der Materialbeschaffung für Hersteller von Schlammpumpen weltweit zu minimieren.
Unser Ingenieurteam bietet umfassende Reverse-Engineering-Dienstleistungen an, bei denen Koordinatenmessgeräte und 3D-Scans zur Erfassung der abgenutzten Laufradgeometrie eingesetzt werden. Wir können die ursprünglichen Abmessungen wiederherstellen und gleichzeitig Designverbesserungen auf der Grundlage der beobachteten Verschleißmuster einbauen. Das Verfahren benötigt in der Regel 5-7 Arbeitstage, um fertigungsreife CAD-Modelle und technische Zeichnungen für jede Wirbel- oder herkömmliche Zentrifugenkonstruktion zu erstellen.
Jedes Laufrad wird mit Materialzertifikaten geliefert, die die chemische Zusammensetzung und die mechanischen Eigenschaften dokumentieren, sowie mit Maßprüfungsberichten, die kritische Toleranzen bestätigen, und mit dynamischen Auswuchtungszertifikaten, die den ISO-Normen von 1940 entsprechen. Hydrostatische Tests bei 1,5-fachem Auslegungsdruck gewährleisten die strukturelle Integrität, während Messungen der Oberflächengüte die Einhaltung der Spezifikationen bestätigen. Die vollständige Dokumentation der Rückverfolgbarkeit unterstützt die Einhaltung der ANSI/HI-Normen und der Qualitätsmanagementanforderungen, die für den Betrieb von Schlammpumpen unerlässlich sind.
