CNC-Bearbeitung Wellen sind präzisionsgefertigte Komponenten, die Kraft und Bewegung in mechanischen Baugruppen übertragen. Diese wichtigen Maschinenelemente sorgen in verschiedenen Branchen für zuverlässige Leistung, Präzision und reibungslosen Betrieb. Dieser umfassende Leitfaden befasst sich mit allem von Designüberlegungen und Fertigungstechniken bis hin zur Materialauswahl und industriellen Anwendungen von CNC-gefrästen Wellen.

Unter Yijin HardwareWir haben uns auf die Herstellung von hochwertigen CNC-gefrästen Wellen spezialisiert, die auf spezifische Anwendungsbedürfnisse zugeschnitten sind. Wir verwenden Techniken wie CNC-Drehen und -Fräsen, um kundenspezifische Wellen herzustellen.

Wichtigste Erkenntnisse

• Bei der CNC-Bearbeitung von Wellen werden durch Drehen, Fräsen und Schleifen zylindrische Bauteile mit hoher Präzision und engen Toleranzen für eine zuverlässige Kraft- und Bewegungsübertragung hergestellt.
• Eine sorgfältige Materialauswahl, die Kontrolle der Oberflächenbeschaffenheit und die strikte Einhaltung von Geometrie- und Toleranzspezifikationen gewährleisten, dass die Wellen die Anforderungen an Leistung, Langlebigkeit und Kompatibilität erfüllen.
• Eine Vielzahl von Wellenkonfigurationen - massiv, hohl, mit Gewinde, mit Passfedernut, mit Keilnuten, mit Konus und mit Stufen - ermöglicht maßgeschneiderte Lösungen für alle Branchen, von der Automobilindustrie über die Luft- und Raumfahrt bis hin zu medizinischen und industriellen Maschinen.

Was sind CNC-gefräste Wellen?

CNC-gefräste Wellen sind zylindrische Bauteile, die mit präzisen Abmessungen hergestellt werden, um Leistung, Drehmoment und Bewegung in mechanischen Baugruppen zu übertragen. Moderne Hersteller wie unser Team bei Yijin Hardware verwenden moderne CNC-Verfahren wie Drehen und Fräsen, um diese Wellen herzustellen.

Diese Präzisionskomponenten dienen als Grundlage für unzählige mechanische Systeme. Vom Antriebsstrang eines Autos bis hin zu RaumfahrtausrüstungDie CNC-Bearbeitung von Wellen gewährleistet eine zuverlässige Kraftübertragung unter Einhaltung der für eine optimale Leistung erforderlichen engen Toleranzen. Der globale Markt für CNC-Bearbeitung, zu dem auch die Wellenproduktion gehört, wurde 2023 auf 67,5 Mrd. USD geschätzt und wird laut Prognosen von 2024 bis 2030 mit einer CAGR von 3,5% wachsen. Märkte und Märkte.

Die Forschung zeigt, wie wichtig Präzision bei der Wellenherstellung ist: Ausrichtungsfehler bei rotierenden Wellen tragen zu über 50% der Lagerausfälle in Industriemaschinen bei, so die Dynamox.

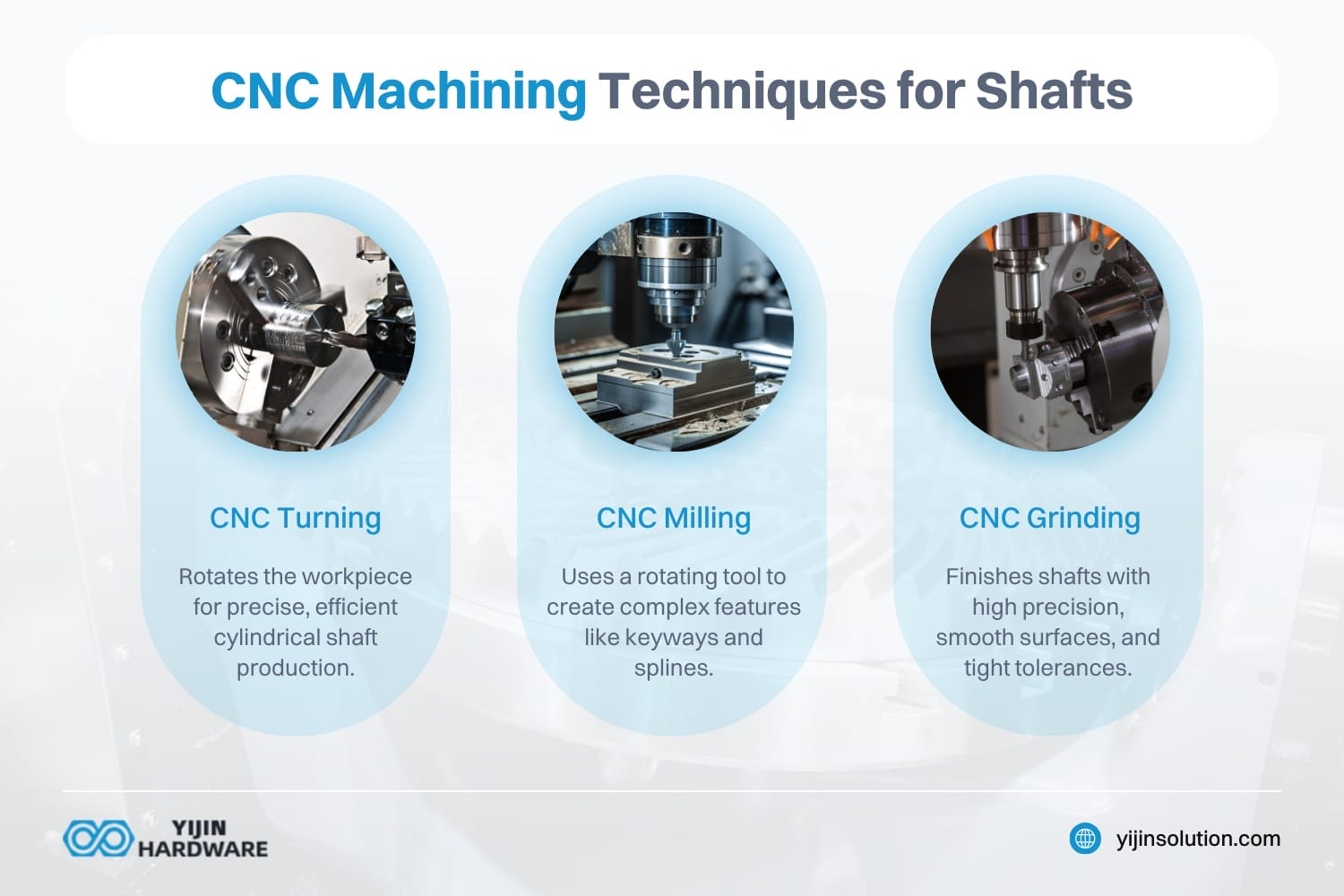

Welche CNC-Bearbeitungstechniken für Wellen gibt es?

CNC-Bearbeitungstechniken sind für die Herstellung hochpräziser Wellen unerlässlich. Zu diesen Techniken gehören CNC-Drehen, -Fräsen und -Schleifen, die jeweils spezifischen Zwecken bei der Wellenherstellung dienen.

CNC-Drehen

CNC-Drehen ist ein Hauptverfahren zur Herstellung zylindrischer Wellen. Dabei wird das Werkstück gedreht, während ein stationäres Schneidwerkzeug es formt, was eine hohe Präzision und Effizienz bei der Herstellung symmetrischer Komponenten ermöglicht. Diese Technik ist ideal für die Herstellung von Vollwellen und Teilen wie Gewindespindeln. Das CNC-Drehen wird häufig auf einer Drehmaschine durchgeführt, die die für eine präzise Bearbeitung erforderliche Steifigkeit bietet. Nach Angaben von Grand View ForschungIm Jahr 2023 erreichte der Weltmarkt für CNC-Bearbeitungs- und Drehzentren einen Wert von 25,99 Mrd. USD. Es wird erwartet, dass er von 2024 bis 2030 mit einer jährlichen Rate von 6,6% wachsen wird.

CNC-Fräsen

CNC-Fräsen wird verwendet, um komplexe Merkmale wie Keilnuten, Verzahnungen oder Nuten auf der Welle zu erzeugen. Dabei wird mit einem rotierenden Schneidwerkzeug Material von einem feststehenden Werkstück abgetragen, was komplizierte Konstruktionen und präzisionsgefertigte Wellen ermöglicht. Das CNC-Fräsen ist besonders nützlich für die Herstellung von kundenspezifisch bearbeiteten Wellen mit besonderen Merkmalen wie Keilwellen.

CNC-Schleifen

CNC-Schleifen ist ein Endbearbeitungsverfahren zur Erzielung präziser Oberflächengüten und Abmessungen. Dabei werden mit abrasiven Materialien kleine Mengen Material von der Oberfläche der Welle entfernt, um einen reibungslosen Betrieb zu gewährleisten und den Verschleiß zu verringern. Das Schleifen ist entscheidend für das Erreichen der gewünschten Oberflächenrauhigkeit und Toleranz bei bearbeiteten Wellen.

Welche Konstruktionsüberlegungen sind für CNC-gefräste Wellen wichtig?

Die Konstruktion effizienter CNC-gefertigter Wellen erfordert die sorgfältige Beachtung mehrerer kritischer Faktoren wie Materialauswahl, Anforderungen an die Oberflächengüte, Maßgenauigkeit, geometrische Merkmale und Toleranzvorgaben. Sich mit jeder Art von Konstruktionsüberlegung vertraut zu machen, ist entscheidend für die Bearbeitung der richtigen Welle für Ihr Projekt.

Wie wählt man das richtige Material aus?

Sie müssen ein Material wählen, das den besonderen Betriebsanforderungen Ihrer Welle entspricht. Häufig verwendete Materialien sind Stahllegierungen für die Festigkeit, Edelstahl für den Korrosionsschutz und Aluminium für das geringe Gewicht. Der erste Schritt bei der Konstruktion einer Welle ist die Auswahl des geeigneten Materials.

Die Wahl des Materials wirkt sich direkt auf die Leistung, Langlebigkeit und Eignung der Welle für bestimmte Anwendungen aus. Bei Anwendungen in der Luft- und Raumfahrt könnte beispielsweise das außergewöhnliche Verhältnis zwischen Festigkeit und Gewicht von Titan im Vordergrund stehen, während die Korrosionsbeständigkeit von Edelstahl für die Lebensmittelverarbeitung von Vorteil ist.

Warum ist die Oberflächengüte so wichtig?

Die Oberflächenbeschaffenheit ist entscheidend für die Verringerung von Verschleiß, Reibung und Ermüdungsspannungen, die sich stark konzentrieren. Die Anforderungen an die Oberflächenbeschaffenheit hängen von der Funktion der Welle und der Betriebsumgebung ab:

• Für Passzapfen sollte die Rauheit zwischen 0,4 μm-3,2 μm liegen.
• Bei Lagerzapfen liegt die Oberflächenrauhigkeit im Allgemeinen zwischen 0,2 μm und 1,6 μm.

Diese präzisen Spezifikationen gewährleisten optimale Leistung und Langlebigkeit. Die richtige Oberflächenbeschaffenheit minimiert die Reibung, verringert den Verschleiß und verhindert ein vorzeitiges Versagen bei hochbelasteten Anwendungen.

Wie wichtig ist Maßgenauigkeit?

Die Gewährleistung der Maßgenauigkeit ist für die ordnungsgemäße Funktion des Systems sowie für die Montage sehr wichtig. Lagerzapfen benötigen normalerweise enge Toleranzen von IT5-IT7, um eine genaue Positionierung zu erreichen. Passende Zapfen für Riemenscheiben oder Zahnräder haben in der Regel ein wenig lose Toleranzen zwischen IT6 und IT9.

Ist die Maßgenauigkeit unzureichend, kann es zu erhöhtem Teileverschleiß, Fehlausrichtung und verminderter Systemleistung kommen. Die Maßgenauigkeit wirkt sich direkt auf die Kompatibilität der Welle mit anderen Komponenten und ihre Gesamtleistung aus.

Hochpräzisionshersteller können bei Getriebewellen eine Durchmessergenauigkeit von ±0,005 mm erreichen, was einen reibungslosen Betrieb in anspruchsvollen Anwendungen gewährleistet.

Welche geometrischen Merkmale sind wichtig?

Geeignete geometrische Eigenschaften - einschließlich Koaxialität, Rundheit und Zylindrizität - sind sehr wichtig für eine gleichmäßige Lastverteilung und eine ausgewogene Rotation. Wenn Ihre Anwendung zusätzliche Merkmale wie Passfedern oder Keilnuten erfordert, müssen Sie diese Elemente von Anfang an in das Wellendesign integrieren.

Diese geometrischen Überlegungen stellen sicher, dass sich die Wellen ohne Vibrationen oder Instabilität drehen. Beim Schruppdrehen ist die Verformung der Welle in der Regel 2,2 bis 2,5 Mal größer als beim Schlichtdrehen, so dass die geometrische Präzision in den letzten Bearbeitungsphasen entscheidend ist.

Warum sind Toleranzanforderungen so wichtig?

Eine klare Definition der Toleranzspezifikationen ist sehr wichtig, um die Kompatibilität zwischen der CNC-Welle und den Bauteilen zu gewährleisten, an die sie angeschlossen ist - wie Lager oder Zahnräder. So erfordern beispielsweise Presspassungen engere Toleranzen als Spielpassungen, um ein Verrutschen der Teile während des Betriebs zu verhindern. Falsch spezifizierte Toleranzen können sich negativ auf die mechanische Sicherheit und die Sicherheitsleistung auswirken.

Toleranzen haben einen direkten Einfluss darauf, wie gut sich die Welle in mechanische Systeme einfügt. Korrekt festgelegte Toleranzen verhindern Probleme wie Schlupf, übermäßige Reibung oder vorzeitigen Ausfall.

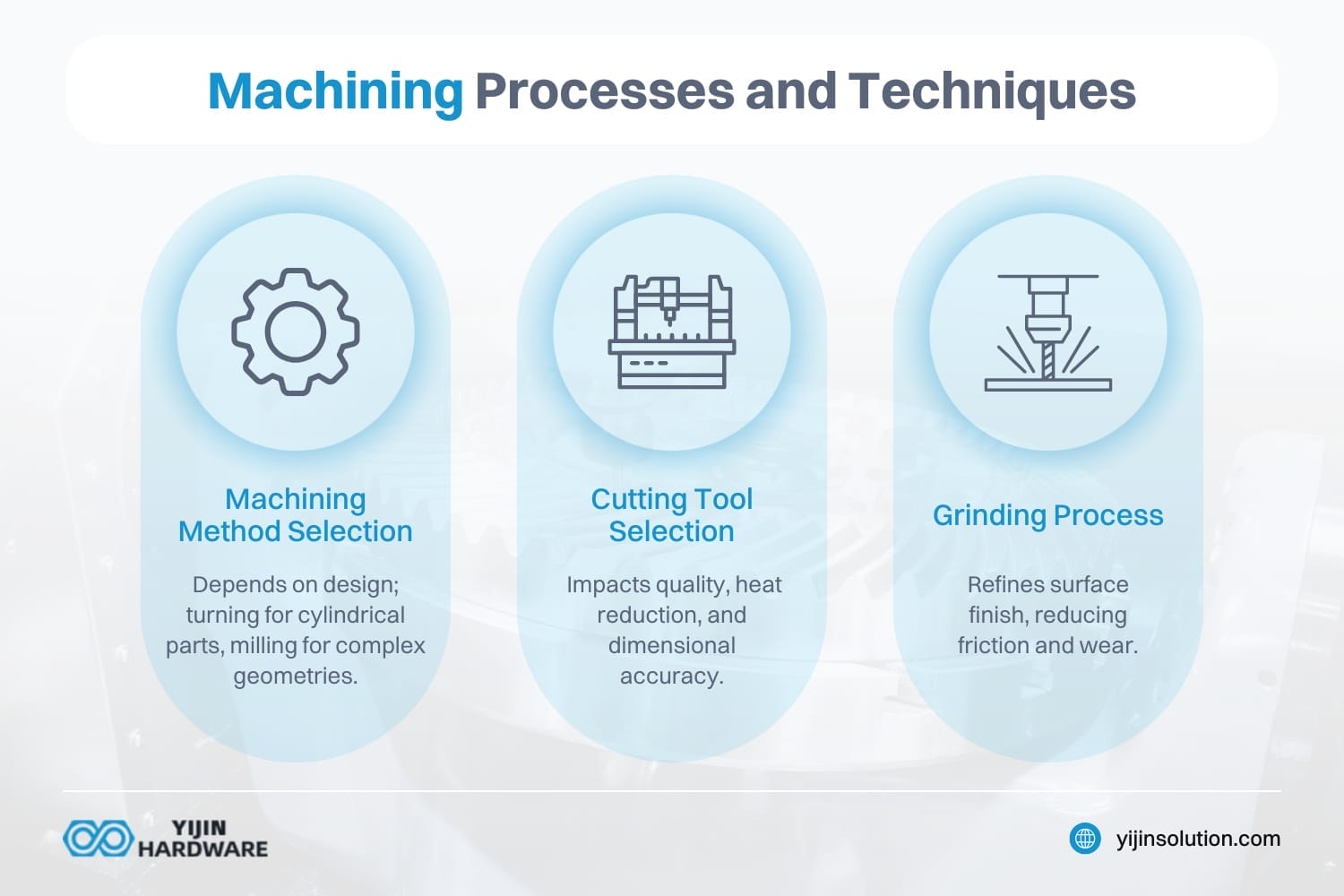

Bearbeitungsverfahren und -techniken

Bei der Bearbeitung von Wellen kommen verschiedene Techniken zum Einsatz, um bestimmte Merkmale und Oberflächengüten zu erzielen, von der Auswahl des Verfahrens bis zum Schleifprozess.

Auswahl des Bearbeitungsverfahrens

Die Wahl des Bearbeitungsverfahrens hängt von der vorgesehenen Anwendung und den Konstruktionsspezifikationen der Welle ab. So wird das CNC-Drehen für zylindrische Teile verwendet, während das CNC-Fräsen für komplexe Geometrien wie Keilwellen bevorzugt wird. Bei diesem Verfahren wird eine CNC-Maschine für die Wellenbearbeitung eingesetzt, die hohe Präzision und Flexibilität bietet.

Auswahl der Schneidwerkzeuge

Das verwendete Schneidwerkzeug beeinflusst die Qualität der bearbeiteten Welle. Die richtige Wahl des Werkzeugs reduziert die Schnittwärme und verbessert die Maßgenauigkeit, so dass die Welle den genauen Spezifikationen entspricht. Das Schneidwerkzeug muss mit dem Werkstoff des Werkstücks kompatibel sein, um Schäden zu vermeiden und einen reibungslosen Betrieb zu gewährleisten.

Schleifprozess

Das Schleifen dient der Verfeinerung der Oberflächenbeschaffenheit der Welle. Dabei werden mit einer Schleifscheibe kleine Mengen Material abgetragen, so dass eine glatte Oberfläche entsteht, die Reibung und Verschleiß verringert. Das Schleifen ist wichtig, um die gewünschte Oberflächengüte und Toleranz bei präzisionsbearbeiteten Wellen zu erreichen.

Welche zusätzlichen Techniken können für Spezialschäfte verwendet werden?

Andere fortschrittliche Fertigungstechniken können die Wellenproduktion weiter verbessern:

• Drahterodieren (Electrical Discharge Machining): Erzeugt extrem präzise innere Merkmale, einschließlich komplexer Keile, Keilnuten oder nicht-traditioneller Geometrien, die mit herkömmlichen Schneidwerkzeugen schwer zu erreichen sind.
• Gewindewalzen: Formen von Gewinden durch Verformung statt durch Schneiden, wodurch stärkere Gewinde mit besserer Oberflächengüte entstehen
• Verzahnungsschneiden: Erzeugt spezielle Keilwellenprofile für Kraftübertragungsanwendungen
• Induktionshärtung: Selektive Härtung der Wellenoberflächen zur Verbesserung von Festigkeit, Belastbarkeit und Haltbarkeit

Welche Arten von CNC-bearbeiteten Wellen gibt es?

CNC-gefräste Wellen gibt es in verschiedenen Konfigurationen, die jeweils für bestimmte Anwendungen und Leistungsanforderungen ausgelegt sind, darunter Vollwellen, Hohlwellen, Gewindewellen, Wellen mit Passfedernut und mehr.

Wozu werden Vollwellen verwendet?

Vollwellen bieten ein Höchstmaß an Festigkeit und Steifigkeit und sind daher ideal für Anwendungen mit hohen Drehmomentanforderungen. Diese Wellen mit gleichmäßigem Durchmesser eignen sich hervorragend für Kraftübertragungsanwendungen, bei denen die Durchbiegung minimiert werden muss, wie z. B. bei Industriemaschinen und Automobilantriebssystemen.

Wie reduzieren Hohlwellen das Gewicht bei gleichbleibender Festigkeit?

Hohlwellen weisen häufig ein zentrales Loch oder einen Hohlraum auf, durch den Flüssigkeiten, Drähte und andere Komponenten fließen können. Sie haben in der Regel ein geringes Gewicht, im Gegensatz zu Vollwellen ähnlicher Größe. Hohlwellen werden in Rennfahrzeugen und Flugzeugen eingesetzt, um Gewicht zu sparen. Darüber hinaus werden sie auch in Fördersystemen, Pumpen und medizinischen Geräten eingesetzt.

Das hohle Design reduziert das Gewicht erheblich, während ein Großteil der Torsionsfestigkeit von Vollwellen erhalten bleibt. Diese Gewichtsreduzierung ist besonders wertvoll in der Luft- und Raumfahrt und bei Hochleistungsanwendungen in der Automobilindustrie, wo es auf jedes Gramm ankommt.

Wann sind Gewindeschäfte notwendig?

In diese maschinell bearbeiteten Wellen sind Innen- oder Außengewinde geschnitten, die mit den Gewinden an einem entsprechenden Teil wie einer Mutter übereinstimmen. Diese Form der Verbindung findet man häufig bei Anwendungen, die ein häufiges Anbringen oder Lösen erfordern, wie z. B. bei Elektro- oder Klempnerarbeiten. Gewindewellen werden auch in Gewindespindeln, Gewindespindeln und Befestigungsmechanismen verwendet.

Gewindewellen wandeln Drehbewegungen in lineare Bewegungen um und sind daher für Positioniersysteme, verstellbare Mechanismen und Befestigungsanwendungen unerlässlich.

Wie verhindern Passfederwellen Schlupf?

Eine Keilwelle ist eine maschinell bearbeitete Welle, in die eine Passfedernut gefräst wurde, um Komponenten wie Kettenräder, Riemenscheiben oder Zahnräder zu befestigen. Die gefrästen Passfedernuten haben die gleiche Breite wie eine Passfeder. Die Passfedernut nimmt die Passfeder auf und greift in die entsprechenden Zähne der anderen Komponente ein, um zu verhindern, dass diese sich unabhängig voneinander dreht oder abrutscht. Passfederwellen sind ideal für die Aufrechterhaltung einer Verbindung in Anwendungen mit hohem Drehmoment wie Motoren und Pumpen.

Das Keilsystem erzeugt eine mechanische Verriegelung, die eine Relativbewegung zwischen der Welle und den angeschlossenen Komponenten verhindert. Diese Konstruktion ist entscheidend für Anwendungen, bei denen die Kraftübertragung absolut sicher sein muss.

Was macht die Keilwellen anders?

Diese maschinell bearbeiteten Wellen sind mit Längsrillen oder Keilnuten versehen, die in ein entsprechendes Bauteil, z. B. eine Riemenscheibe oder ein Zahnrad, eingepasst werden. Dies ist eine starke Form der Verbindung, die eine nahtlose Kraftübertragung ermöglicht, da keine Relativbewegung zwischen den beiden Teilen auftritt. Sie werden häufig in Anwendungen eingesetzt, die eine präzise Positionierung oder Drehmomentübertragung erfordern, wie z. B. bei Kraftfahrzeuggetrieben oder Zahnradkupplungen.

Keilwellen können je nach den Anforderungen der Anwendung als Wellen mit Evolventen- oder gerader Verzahnung eingeteilt werden:

• Evolventenverzahnungen sorgen für eine bessere Lastverteilung und einen sanfteren Eingriff bei rotierenden Anwendungen
• Gerade Verzahnungen sind einfacher und werden verwendet, wenn eine präzise Drehmomentübertragung nicht entscheidend ist.

Wann sind konische Schäfte zu bevorzugen?

Eine konische Welle hat eine allmähliche Verringerung des Durchmessers über ihre Länge. Konische Wellen werden häufig in Anwendungen eingesetzt, bei denen Komponenten wie Radnaben, Riemenscheiben oder Zahnräder sicher befestigt werden müssen.

Das konische Design erzeugt einen Selbstzentrierungseffekt und erleichtert die Montage und Demontage von Komponenten. Beim Einsetzen oder Festziehen der Welle erzeugt der Konus einen sicheren Sitz, der das Bauteil automatisch zentriert.

Was sind abgesetzte Schächte?

Abgestufte Wellen bestehen aus mehreren Abschnitten mit unterschiedlichen Durchmessern entlang ihrer Länge. Diese Konstruktion eignet sich für verschiedene Komponenten, die unterschiedliche Wellengrößen erfordern, oder ermöglicht die richtige Positionierung von Elementen wie Lagern, Zahnrädern und Riemenscheiben entlang der Wellenlänge.

Anwendungen von CNC-gefertigten Wellen

CNC-gefertigte Wellen werden in einer Vielzahl von Anwendungen in unterschiedlichen Branchen eingesetzt, darunter in der Luft- und Raumfahrt und in der Automobilindustrie.

Industrielle Anwendungen

Wellen sind in Industriemaschinen unverzichtbar und dienen als Kraftübertragungselemente in der Lebensmittelverarbeitung, der Textilherstellung und anderen Bereichen. Sie müssen bei hohen Drehzahlen arbeiten und hohen Drehmomenten standhalten. Maßgefertigte Wellen sind oft erforderlich, um spezifische Anwendungsanforderungen zu erfüllen, wie z. B. Gewichtsreduzierung bei gleichbleibender Festigkeit.

Luft- und Raumfahrt und Automotive

Unter Luft- und Raumfahrt und Automobil Industrie sind präzisionsgefertigte Wellen entscheidend für die Gewährleistung von Zuverlässigkeit und Leistung. Diese Wellen erfordern oft kundenspezifische Konstruktionen und Werkstoffe, um spezifische Anwendungsanforderungen zu erfüllen. So werden beispielsweise Keilwellen in Anwendungen eingesetzt, bei denen die Drehmomentübertragung entscheidend ist.

Yijin Hardware ist auf die Bearbeitung von Präzisionswellen mit hoher Maßhaltigkeit und Oberflächengüte spezialisiert. Unsere kundenspezifischen CNC-Bearbeitungsdienstleistungen erfüllen die unterschiedlichsten Anwendungsanforderungen und bieten maßgeschneiderte Lösungen für Branchen, die hochwertige Wellenkomponenten benötigen. Kontakt um herauszufinden, wie unser Fachwissen Ihre spezifischen Anforderungen erfüllen kann.

CNC-Wellenbearbeitung Fabrik FAQs

Sind die Verzahnungen evolventenförmig oder nur gerade?

Je nach den Anforderungen an die CNC-Präzisionsbearbeitung der Welle kann die Verzahnung entweder evolventisch oder gerade sein. Evolventenverzahnungen bieten eine bessere Lastverteilung und einen sanfteren Eingriff bei rotierenden Anwendungen. Gerade Verzahnungen sind einfacher und werden in Fällen verwendet, in denen eine präzise Drehmomentübertragung nicht entscheidend ist. Die Wahl des richtigen Verzahnungstyps hängt von den Wellenanwendungen und den allgemeinen Leistungsanforderungen ab.

Aber warum sollten Sie sich für eine individuelle Wellenbearbeitung interessieren?

Die kundenspezifische Wellenbearbeitung gewährleistet Präzision, Haltbarkeit und Effizienz für spezielle Wellenteile in verschiedenen Branchen. Standardwellen erfüllen möglicherweise nicht die komplexen Wellenmerkmale, die für moderne Werkzeugmaschinensysteme erforderlich sind. Eine CNC-Maschinenwerkstatt kann hochpräzise Wellen herstellen, die auf einzigartige Leistungsanforderungen zugeschnitten sind. Die kundenspezifische Bearbeitung verbessert auch die Kompatibilität mit anderen Komponenten und verringert so die Probleme bei der Montage.

Was sind die Vorteile der kombinierten Bearbeitung von Drehen und Fräsen?

Die kombinierte Bearbeitung durch Drehen und Fräsen verbessert die Effizienz durch die Integration mehrerer Techniken, die in der CNC-Wellenproduktion eingesetzt werden. Ein Drehwerkzeug formt die zylindrischen Merkmale, während das Fräsen komplexe Wellenmerkmale in einer Aufspannung verfeinert. Dieser hybride Ansatz minimiert die Neupositionierung, reduziert Fehler und verbessert die Bearbeitungspräzision. Die Kombination dieser Verfahren steigert die Produktivität und ist damit ideal für hochpräzise Spindel- und Wellenanwendungen.
