CNC Machined Shafts: Design, Materials & Manufacturing Guide

Mecanizado CNC Los ejes son componentes de precisión que transmiten potencia y movimiento en conjuntos mecánicos. Estos elementos críticos de las máquinas ofrecen un rendimiento fiable, precisión y un funcionamiento sin problemas en diversos sectores. Esta completa guía explora desde consideraciones de diseño y técnicas de fabricación a la selección de materiales y aplicaciones industriales de ejes mecanizados con CNC.

En Solución Yijin, we specialize in custom CNC shaft machining, producing precision machined shafts tailored to specific application needs. Our team handles everything from simple turned parts to complex shaft machining. We use CNC turning, milling, and grinding to hold tight tolerances on every order.

Principales conclusiones

• Los ejes de mecanizado CNC emplean torneado, fresado y rectificado para producir componentes cilíndricos con alta precisión y tolerancias ajustadas para una transferencia fiable de potencia y movimiento.
• La cuidadosa selección de materiales, el control del acabado superficial y el estricto cumplimiento de las especificaciones geométricas y de tolerancia garantizan que los ejes cumplan los requisitos de rendimiento, longevidad y compatibilidad.
• A variety of shaft configurations, including solid, hollow, threaded, keyed, splined, tapered and stepped, enables tailored solutions across industries from automotive and aerospace to medical and industrial machinery.

¿Qué son los ejes mecanizados CNC?

CNC machined shafts are cylindrical components manufactured with accurate measurements to transfer power, torque, and motion in mechanical assemblies. Modern manufacturers like our team at Yijin Solution use modern CNC procedures such as turning & milling to make these shafts.

Estos componentes de precisión son la base de innumerables sistemas mecánicos. Desde transmisiones de automóviles hasta equipamiento aeroespacial, Los ejes mecanizados garantizan una transmisión de potencia fiable al tiempo que mantienen las estrechas tolerancias necesarias para un rendimiento óptimo. El mercado mundial de mecanizado CNC, que incluye la producción de ejes, se valoró en 67.500 millones de USD en 2023 y se prevé que crezca a una CAGR de 3,5% de 2024 a 2030 según Mercados.

Las investigaciones demuestran la importancia crítica de la precisión en la fabricación de ejes: la desalineación en los ejes giratorios contribuye a más del 50% de los fallos de rodamientos en maquinaria industrial, según Dynamox.

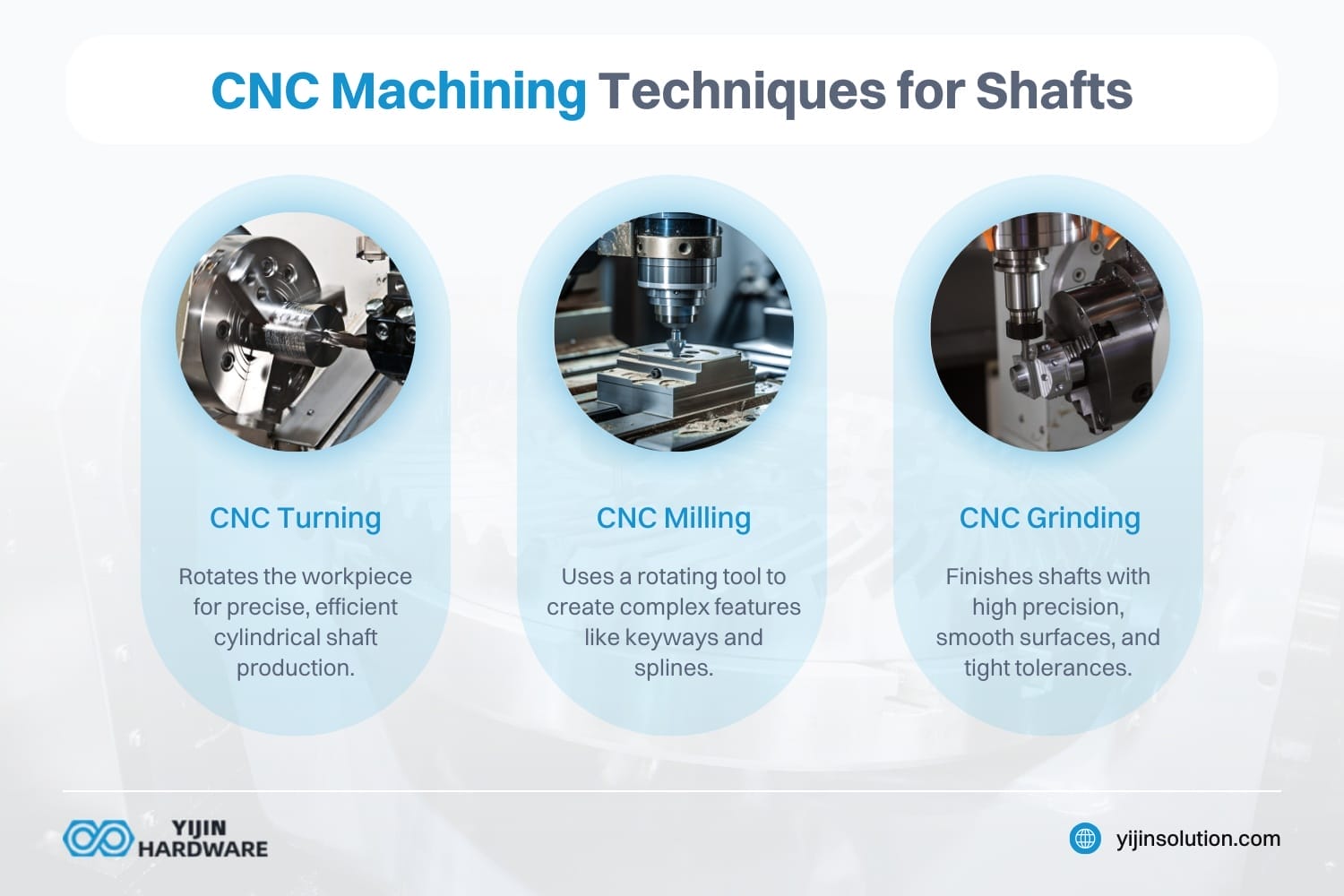

¿Cuáles son las técnicas de mecanizado CNC para ejes?

Las técnicas de mecanizado CNC son esenciales para producir ejes de alta precisión. Estas técnicas incluyen el torneado, el fresado y el rectificado CNC, cada una de las cuales cumple una función específica en la fabricación de ejes.

Torneado CNC

Torneado CNC es un método primario para crear ejes cilíndricos. Consiste en hacer girar la pieza mientras una herramienta de corte fija le da forma, lo que ofrece una gran precisión y eficacia en la fabricación de componentes simétricos. Esta técnica es ideal para fabricar ejes macizos y piezas como husillos. El torneado CNC suele realizarse en un torno, que proporciona la rigidez necesaria para un mecanizado preciso. Según Investigación de Grand View, En 2023, el mercado mundial de centros de mecanizado y torneado CNC alcanzó un valor de 25.990 millones de USD. Se espera que crezca a una tasa anual de 6,6% de 2024 a 2030.

Fresado CNC

Fresado CNC se utiliza para crear características complejas como chaveteros, estrías o ranuras en el eje. Para ello se utiliza una herramienta de corte giratoria que elimina material de una pieza de trabajo fija, lo que permite crear diseños complejos y ejes mecanizados con precisión. El fresado CNC es especialmente útil para crear ejes mecanizados a medida con características específicas, como ejes estriados.

Rectificado CNC

El rectificado CNC es un proceso de acabado utilizado para conseguir acabados superficiales y dimensiones precisas. Consiste en utilizar materiales abrasivos para eliminar pequeñas cantidades de material de la superficie del eje, garantizando un funcionamiento suave y reduciendo el desgaste. El rectificado es crucial para conseguir la rugosidad superficial y la tolerancia deseadas en los ejes mecanizados.

¿Qué consideraciones de diseño son importantes para los ejes mecanizados por CNC?

El diseño eficaz de ejes mecanizados mediante CNC requiere prestar especial atención a varios factores críticos, como la selección de materiales, los requisitos de acabado superficial, la precisión dimensional, las características geométricas y las especificaciones de tolerancia. Familiarizarse con cada tipo de consideración de diseño es crucial para mecanizar el eje correcto para su proyecto.

¿Cómo elegir el material adecuado?

Debe elegir un material que cumpla los requisitos operativos concretos de su eje. Los materiales más utilizados son las aleaciones de acero, por su resistencia, el acero inoxidable, por su protección contra la corrosión, y el aluminio, por su ligereza. El primer paso en el diseño de un eje es elegir el material adecuado.

La elección del material influye directamente en el rendimiento, la longevidad y la idoneidad del eje para aplicaciones específicas. Por ejemplo, las aplicaciones aeroespaciales podrían dar prioridad a la excepcional relación resistencia-peso del titanio, mientras que los equipos de procesamiento de alimentos se beneficiarían de la resistencia a la corrosión del acero inoxidable.

¿Por qué es crítico el acabado superficial?

Los acabados superficiales son fundamentales para reducir en gran medida el desgaste, la fricción y las concentraciones de tensión por fatiga. Los requisitos de acabado superficial varían en función de la función del eje y del entorno operativo:

• Para las muñequillas de ajuste, la rugosidad debe estar comprendida entre 0,4 μm-3,2 μm.
• Para los muñones de cojinete, la rugosidad de la superficie suele estar entre 0,2 μm y 1,6 μm.

Estas especificaciones precisas garantizan un rendimiento y una longevidad óptimos. El acabado correcto de la superficie minimiza la fricción, reduce el desgaste y evita fallos prematuros en aplicaciones sometidas a grandes esfuerzos.

¿Qué importancia tiene la precisión dimensional?

Garantizar la precisión dimensional es muy importante para el correcto funcionamiento y montaje del sistema. Los muñones de los rodamientos suelen necesitar tolerancias estrechas de IT5-IT7 para lograr un posicionamiento preciso. Las muñequillas de ajuste diseñadas para poleas o engranajes suelen tener tolerancias un poco holgadas entre IT6 e IT9.

Si la precisión dimensional es insuficiente, puede producirse un mayor desgaste de las piezas, una desalineación y una disminución del rendimiento del sistema. La precisión dimensional afecta directamente a la compatibilidad del eje con otros componentes y a su rendimiento general.

Los fabricantes de alta precisión pueden conseguir una exactitud del diámetro de paso de ±0,005 mm para los ejes de transmisión, lo que garantiza un funcionamiento suave en aplicaciones exigentes.

¿Qué características geométricas son importantes?

Proper geometric properties, including coaxiality, roundness and cylindricity, are very important for uniform load distribution and balanced rotation. If your application requires extra features such as keys or splines, you must add these elements into the shaft design from the beginning.

Estas consideraciones geométricas garantizan que los ejes giren sin vibraciones ni inestabilidad. Durante las operaciones de torneado en bruto, la magnitud de la deformación del eje suele ser de 2,2 a 2,5 veces mayor en comparación con el torneado de acabado, por lo que la precisión geométrica es fundamental durante las fases finales de mecanizado.

¿Por qué son críticos los requisitos de tolerancia?

A clear definition of tolerance specifications is very important to guarantee compatibility between CNC shaft and the components it connects to, such as bearings or gears. For instance, interference fits demand tighter tolerances as compared to clearance fits to stop parts from slipping during operation. Incorrectly specified tolerances can negatively impact mechanical safety & safety performance.

Las tolerancias influyen directamente en la eficacia con la que el eje se integra en los sistemas mecánicos. Unas tolerancias bien especificadas evitan problemas como el deslizamiento, el exceso de fricción o los fallos prematuros.

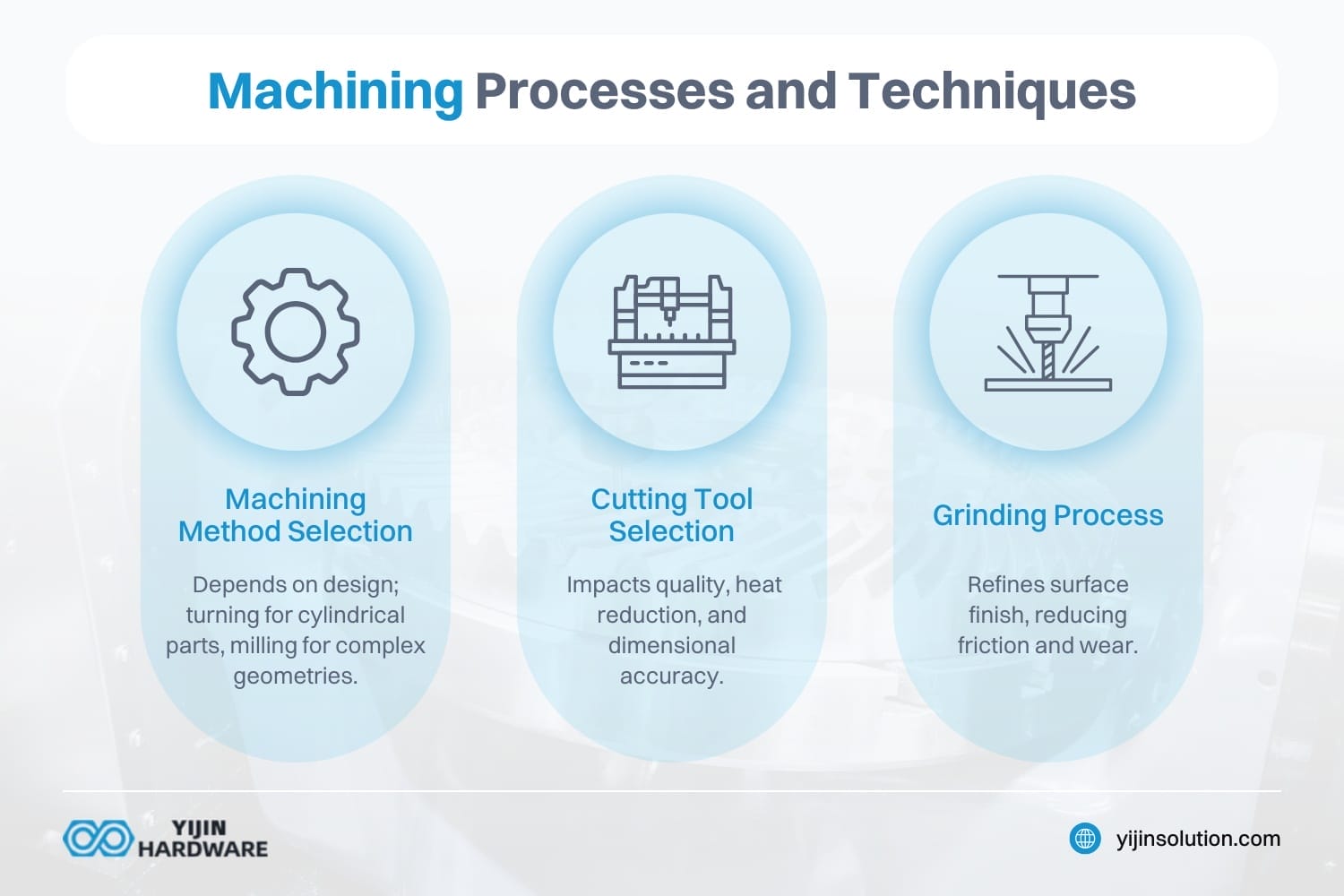

Procesos y técnicas de mecanizado

Los procesos de mecanizado de ejes implican diversas técnicas para conseguir características y acabados superficiales específicos, desde la selección del método hasta el proceso de rectificado.

Selección del método de mecanizado

La elección del método de mecanizado depende de la aplicación prevista del eje y de las especificaciones de diseño. Por ejemplo, el torneado CNC se utiliza para piezas cilíndricas, mientras que el fresado CNC se prefiere para geometrías complejas como ejes estriados. El proceso implica el uso de una máquina CNC para el mecanizado de ejes, que proporciona una gran precisión y flexibilidad.

Selección de herramientas de corte

La herramienta de corte utilizada afecta a la calidad del eje mecanizado. La selección adecuada de la herramienta reduce el calor de corte y mejora la precisión dimensional, garantizando que el eje cumpla las especificaciones precisas. La herramienta de corte debe ser compatible con el material de la pieza para evitar daños y garantizar un funcionamiento sin problemas.

Proceso de molienda

El proceso de rectificado se utiliza para perfeccionar el acabado superficial del eje. Consiste en utilizar una muela abrasiva para eliminar pequeñas cantidades de material, lo que da como resultado una superficie lisa que reduce la fricción y el desgaste. El rectificado es esencial para conseguir el acabado superficial y la tolerancia deseados en los ejes mecanizados de precisión.

¿Qué técnicas adicionales pueden utilizarse para los ejes especializados?

Otras técnicas avanzadas de fabricación pueden mejorar aún más la producción de ejes:

• Electroerosión por hilo (EDM): Crea características internas extremadamente precisas, incluidas chavetas complejas, estrías o geometrías no tradicionales difíciles de conseguir con herramientas de corte convencionales.
• Laminación de roscas: Forma roscas mediante deformación en lugar de corte, produciendo roscas más resistentes con mejor acabado superficial.
• Corte de estrías: Crea perfiles de estrías especializados para aplicaciones de transmisión de potencia.
• Endurecimiento por inducción: Endurece selectivamente las superficies del eje para mejorar la resistencia, la capacidad de carga y la durabilidad.

Standard Tolerance Classes and Quality Control for Machined Shafts

Tolerance classes translate a design intent into a measurable target the machinist can hold and the inspector can verify. For shafts, the fit between the shaft and its mating bore decides whether a bearing spins freely or a gear seats without play. The ISO 286 system pairs a shaft tolerance with a hole tolerance to define that fit, so specifying the right class up front protects assembly and service life.

Common ISO Shaft Fits and What They Deliver

Most rotating assemblies draw from a small set of standard fits. The table below maps the common shaft classes to their typical use on a machined shaft.

Bearing journals usually call for IT5 to IT7 grades, while seats for pulleys or gears accept the looser IT6 to IT9 range. We confirm the intended fit during our free DFM review, so the shaft and its mating parts are toleranced as a pair rather than in isolation.

Quality Control and Inspection Protocols

Inspection proves that a finished shaft matches the drawing before it ships. At Yijin Solution, machined shafts move through dimensional and geometric checks tied to the original CAD model. Our 281 inspection instruments, including Zeiss coordinate measuring machines, capture the data that backs each part.

• Coordinate measuring machine reports for diameter, length, and feature position
• Roundness, concentricity, and runout checks on rotating features
• Surface roughness measurement on bearing and sealing journals
• Thread and spline gauging against the specified class
• First Article Inspection and full material certification on request

For safety-critical work, our AS9100D and IATF 16949 systems add documented traceability from raw bar stock through final inspection. That record gives aerospace and automotive buyers the evidence trail their own audits require.

Controlling Deflection and Vibration in Long Shafts

Long, slender shafts bend under their own cutting forces, which makes straightness and concentricity harder to hold. A shaft with a high length-to-diameter ratio can deflect during turning and chatter at higher spindle speeds. Rough turning can deform a shaft 2.2 to 2.5 times more than the finishing pass, so the final cuts decide the result.

We control this with steady rests, tailstock support, and Swiss-type turning that guides the bar close to the cutting zone. Our 80+ Swiss-type lathes machine slender shafts with the rigidity needed to keep deflection and vibration in check. Staged roughing and finishing passes then bring the part to its final tolerance without distortion.

¿Qué tipos de ejes mecanizados CNC existen?

Los ejes mecanizados por CNC vienen en varias configuraciones, cada una diseñada para aplicaciones y requisitos de rendimiento específicos, incluidos ejes macizos, ejes huecos, ejes roscados, ejes con chaveta, etc.

¿Para qué se utilizan los ejes macizos?

Los ejes macizos proporcionan la máxima resistencia y rigidez, lo que los hace ideales para aplicaciones con elevados requisitos de par. Estos ejes de diámetro uniforme destacan en aplicaciones de transmisión de potencia en las que debe minimizarse la deflexión, como la maquinaria industrial y los sistemas de transmisión de automoción.

¿Cómo reducen el peso las varillas huecas sin perder resistencia?

Los ejes huecos suelen llevar un orificio central o un vacío que permite el paso de fluidos, cables y otros componentes. Suelen tener un peso reducido, a diferencia de los ejes macizos de tamaño similar. Los ejes huecos se aplican en vehículos de carreras y aeronaves para reducir el peso. Además, también son aplicables a sistemas transportadores, bombas y dispositivos médicos.

El diseño hueco reduce significativamente el peso al tiempo que mantiene gran parte de la resistencia a la torsión de los ejes macizos. Esta reducción de peso es especialmente valiosa en aplicaciones aeroespaciales y de automoción de alto rendimiento, donde cada gramo cuenta.

¿Cuándo son necesarios los ejes roscados?

Estos ejes mecanizados tienen roscas internas o externas cortadas, que coinciden con las roscas de una pieza correspondiente, como una tuerca. Esta forma de conexión se encuentra a menudo en aplicaciones que requieren un acoplamiento o desacoplamiento frecuente, como trabajos eléctricos o de fontanería. Los ejes roscados también se utilizan en husillos roscados, tornillos de cabeza y mecanismos de fijación.

Los ejes roscados convierten el movimiento de rotación en movimiento lineal, por lo que son esenciales en sistemas de posicionamiento, mecanismos ajustables y aplicaciones de fijación.

¿Cómo evitan el deslizamiento los ejes con chaveta?

Un eje con chaveta es un tipo de eje mecanizado con un chavetero cortado para fijar componentes como ruedas dentadas, poleas o engranajes. Los chaveteros mecanizados tienen la misma anchura que una chaveta. Como tal, el chavetero aloja la chaveta, engranando los dientes correspondientes del otro componente para evitar que gire de forma independiente o se deslice. Los ejes con chavetero son ideales para mantener una conexión en aplicaciones de alto par, como motores y bombas.

El sistema de chaveta crea un enclavamiento mecánico que impide el movimiento relativo entre el eje y los componentes conectados. Este diseño es crucial para aplicaciones en las que la transmisión de potencia debe ser absolutamente segura.

¿Qué diferencia a los ejes estriados?

Estos ejes mecanizados estriados tienen ranuras longitudinales o estrías cortadas a lo largo de su longitud que encajan en estrías correspondientes mecanizadas en un componente correspondiente, como una polea o un engranaje. Se trata de una forma de conexión fuerte, que permite una transmisión de potencia sin fisuras, ya que no se produce ningún movimiento relativo entre las dos piezas. Suelen utilizarse en aplicaciones que requieren un posicionamiento o una transmisión de par precisos, como la transmisión de automóviles o los acoplamientos de engranajes.

Los ejes estriados pueden tener estrías rectas o evolventes, según los requisitos de la aplicación:

• Las estrías evolventes proporcionan una mejor distribución de la carga y un acoplamiento más suave en aplicaciones rotativas.
• Las estrías rectas son más sencillas y se utilizan cuando la transmisión precisa del par no es crítica.

¿Cuándo son preferibles los ejes cónicos?

Un eje cónico tiene una reducción gradual del diámetro a lo largo de su longitud. Los ejes cónicos se utilizan a menudo en aplicaciones en las que componentes como cubos de rueda de automóviles, poleas o engranajes deben montarse de forma segura.

El diseño cónico crea un efecto de autocentrado y facilita el montaje y desmontaje de componentes. Al insertar o apretar el eje, el cono crea un ajuste seguro que centraliza el componente automáticamente.

¿Qué son los ejes escalonados?

Los ejes escalonados presentan múltiples secciones con diferentes diámetros a lo largo de su longitud. Este diseño se adapta a diferentes componentes que requieren tamaños de eje variables o permite el posicionamiento adecuado de elementos como rodamientos, engranajes y poleas a lo largo de la longitud del eje.

How Much Does CNC Shaft Machining Cost?

CNC shaft machining is priced per part, and the final figure reflects the choices made on the drawing more than the shaft itself. Two shafts of the same length can differ in cost by several times once material, tolerance, and finishing are set. Understanding the cost drivers helps you specify a shaft that meets its function without paying for precision the application never uses.

What Drives the Cost of a Machined Shaft?

Most of a shaft’s cost comes from a handful of factors. Each one can be adjusted during design to balance performance against budget.

Quantity has the largest single effect on per-part price. A one-off prototype carries the full programming and setup cost alone, while a production run of hundreds spreads that fixed cost thin. This is why prototype pricing and volume pricing for the same shaft look so different.

Our in-house engineering team reviews each design for these drivers at no cost. The free DFM review flags an over-tight tolerance or an expensive feature before machining starts, which keeps the quote tied to what the part actually needs. Upload your CAD file and receive a free DFM review and quote within 24 hours.

How to Choose a CNC Shaft Machining Supplier

The right shaft supplier is the one whose equipment, quality system, and engineering support match the demands of your part. A simple turned shaft can come from almost any shop, but a splined or tight-tolerance shaft needs a partner with the machines and inspection to back it. These criteria help you compare suppliers on what matters for shaft work.

What to Evaluate in a Shaft Machining Partner

• Turning capability: CNC lathes and Swiss-type machines suited to your shaft length and diameter range.
• Tolerance and inspection: The shop should hold your required IT grade and verify it with CMM and roundness equipment.
• Material range: A partner that machines your alloy regularly, from free-machining steel to titanium.
• Certificaciones: For aerospace or automotive parts, AS9100D and IATF 16949 signal an audited quality system.
• Engineering support: A DFM review before production catches tolerance and feature issues that raise cost.
• Scaling path: A supplier that runs both prototypes and volume avoids a vendor change between stages.

Yijin Solution meets these criteria as a direct factory rather than a broker. We run 278 CNC lathes and 80+ Swiss-type lathes for shaft production, hold tolerances down to ±0.02 mm, and verify parts with Zeiss CMMs across 281 inspection instruments. Our AS9100D, IATF 16949, and ISO 13485 certifications cover the same shaft from first prototype through full production. Talk to an engineer about your shaft project and get a quote.

Aplicaciones de los ejes mecanizados por CNC

Los ejes mecanizados por CNC se utilizan en una gran variedad de aplicaciones de distintos sectores, como el aeroespacial y el de automoción.

Aplicaciones industriales

Los ejes son esenciales en la maquinaria industrial, ya que sirven como elementos de transmisión de potencia en el procesamiento de alimentos, la fabricación textil y otros sectores. Deben funcionar a altas velocidades y soportar condiciones de par elevado. A menudo se requieren ejes mecanizados a medida para satisfacer necesidades específicas de la aplicación, como reducir el peso manteniendo la resistencia.

Aeroespacial y automoción

En aeroespacial y automoción Los ejes mecanizados con precisión son fundamentales para garantizar la fiabilidad y el rendimiento. Estos ejes suelen requerir diseños y materiales personalizados para satisfacer las necesidades específicas de cada aplicación. Por ejemplo, los ejes estriados se utilizan en aplicaciones en las que la transmisión de par es fundamental.

Yijin Solution specializes in machining precision shafts with high dimensional accuracy and surface finish. Our custom CNC machining services cater to diverse application needs, providing tailored solutions for industries requiring high-quality shaft components. Póngase en contacto con nosotros hoy mismo para explorar cómo nuestra experiencia puede satisfacer sus necesidades específicas.

Preguntas frecuentes sobre la fábrica de mecanizado de ejes CNC

En cuanto a las estrías, ¿son evolventes o sólo rectas?

Las estrías pueden ser evolventes o rectas, dependiendo de los requisitos del eje de mecanizado de precisión CNC. Las estrías evolventes proporcionan una mejor distribución de la carga y un acoplamiento más suave en aplicaciones rotativas. Las estrías rectas son más sencillas y se utilizan en casos en los que la transmisión precisa del par no es crítica. La elección del tipo de estriado adecuado depende de las aplicaciones del eje y de las necesidades generales de rendimiento.

Pero, ¿por qué debería preocuparse por el mecanizado de ejes a medida?

El mecanizado de ejes a medida garantiza la precisión, durabilidad y eficacia de piezas de eje especializadas en diversos sectores. Es posible que los ejes estándar no cumplan las complejas características que requieren los sistemas avanzados de máquinas herramienta. Un taller de mecanizado CNC puede producir ejes de alta precisión adaptados a demandas de rendimiento únicas. El mecanizado a medida también mejora la compatibilidad con otros componentes, reduciendo los problemas de montaje.

¿Cuáles son las ventajas del mecanizado combinado de torneado y fresado?

El mecanizado combinado de torneado y fresado mejora la eficacia al integrar múltiples técnicas utilizadas en la producción de ejes CNC. Una herramienta de torneado da forma a las características cilíndricas, mientras que el fresado refina las características complejas del eje en una sola configuración. Este enfoque híbrido minimiza el reposicionamiento, reduciendo los errores y mejorando la precisión del mecanizado. La combinación de estos procesos aumenta la productividad, por lo que resulta ideal para aplicaciones de ejes y husillos de alta precisión.

What is the lead time for custom machined shafts?

Prototype shafts typically ship in 3 to 7 days, while production runs take 2 to 4 weeks depending on quantity and finishing. Lead time depends on material availability, tolerance, and any heat treatment or plating. We confirm a firm date with every quote so you can plan your build schedule.

Is there a minimum order quantity for CNC shafts?

No, we machine shafts from a single prototype through high-volume production. Per-part pricing drops as quantity rises because setup and programming cost spreads across the batch. For ongoing needs, scheduled releases help you reach volume price breaks without holding excess stock.
