CNC-Stanzen ist eine Präzisionsarbeit Blechfertigung Verfahren, bei dem computergesteuerte Maschinen eingesetzt werden, um Löcher, Formen und geformte Merkmale mit außergewöhnlicher Genauigkeit in Metall zu erzeugen. Bei dieser Fertigungstechnologie werden spezielle Werkzeuge eingesetzt, um Bleche nach programmierten Vorgaben zu stanzen, so dass die Hersteller komplexe Komponenten effizient herstellen können.
Als grundlegende Technik in der modernen Metallverarbeitung kombiniert das CNC-Stanzen numerische Computersteuerung mit mechanischer Präzision, um konsistente, hochwertige Ergebnisse zu erzielen.
Wichtigste Erkenntnisse
- Das CNC-Stanzen erzeugt Löcher und Formen in Blechen mit einer Geschwindigkeit von bis zu 1000 Hüben pro Minute mit Computerpräzision.
- Das Verfahren eignet sich hervorragend für Materialien mit einer Dicke zwischen 0,5 mm und 6 mm, einschließlich Edelstahl, Aluminium, Messing und Kunststoff.
- Im Gegensatz zu einem Laser, der einen Strahl verwendet, kann das CNC-Stanzen geformte Merkmale wie Lamellen, Vertiefungen und Senkungen in einem Arbeitsgang erzeugen.
- Es gibt zwei Haupttypen von Maschinen: Revolverstanzmaschinen mit mehreren Werkzeugen und lineare Maschinen mit Einzelwerkzeugbestückung.
- CNC-Stanzen bietet überlegene, kosteneffiziente Lösungen für die Großserienproduktion durch optimierten Materialeinsatz.
Was ist CNC-Stanzen in der Blechbearbeitung?
CNC-Stanzen ist ein beliebtes Metallverarbeitungsverfahren, bei dem ein computergesteuerter Stempel verwendet wird, um Blech mit präziser Koordination zu durchbohren. Beim Stanzen wird eine Kombination aus Stempel (Oberwerkzeug) und Matrize (Unterwerkzeug) verwendet, um Löcher oder Formen zu erzeugen, indem das Material entlang programmierter Koordinaten abgeschert wird.
Diese Technologie stellt einen bedeutenden Fortschritt gegenüber herkömmlichen Stanzmethoden dar und bietet eine programmierbare Präzision, die menschliche Fehler ausschließt.
Was sind die technischen Kernelemente von CNC-Stanzsystemen?
Zu den technischen Grundlagen des CNC-Stanzens gehören die Stanzkraft, das Matrizenspiel, das Verhältnis von Stempel zu Matrize und die Werkzeugstahlsorten:
- Durchschlagskraft: Berechnet als Kraft (Tonnen) = Zugfestigkeit des Materials × Materialdicke × Umfang des Schnitts × 0,7
- Die Clearance: Präzise kalibrierter Spalt zwischen Stempel und Matrize (typischerweise 10-20% der Materialstärke)
- Verhältnis von Stempel zu Matrize: Materialspezifische Einstellungen, die die Lochqualität optimieren und den Werkzeugverschleiß minimieren
- Werkzeugstahl-Sorten: Werkzeugstähle mit hohem Kohlenstoffgehalt (D2, M2) für Standardanwendungen; Wolframkarbid für extreme Haltbarkeit
Zu den führenden Herstellern in der Branche gehören Trumpf, Amada und Salvagnini, die jeweils Maschinen mit unterschiedlichen Vorteilen anbieten. Bei Yijin Hardware ergänzen unsere CNC-Stanzfähigkeiten unser breiteres Angebot an CNC-Bearbeitung Lösungen für vollständige Flexibilität in der Fertigung.

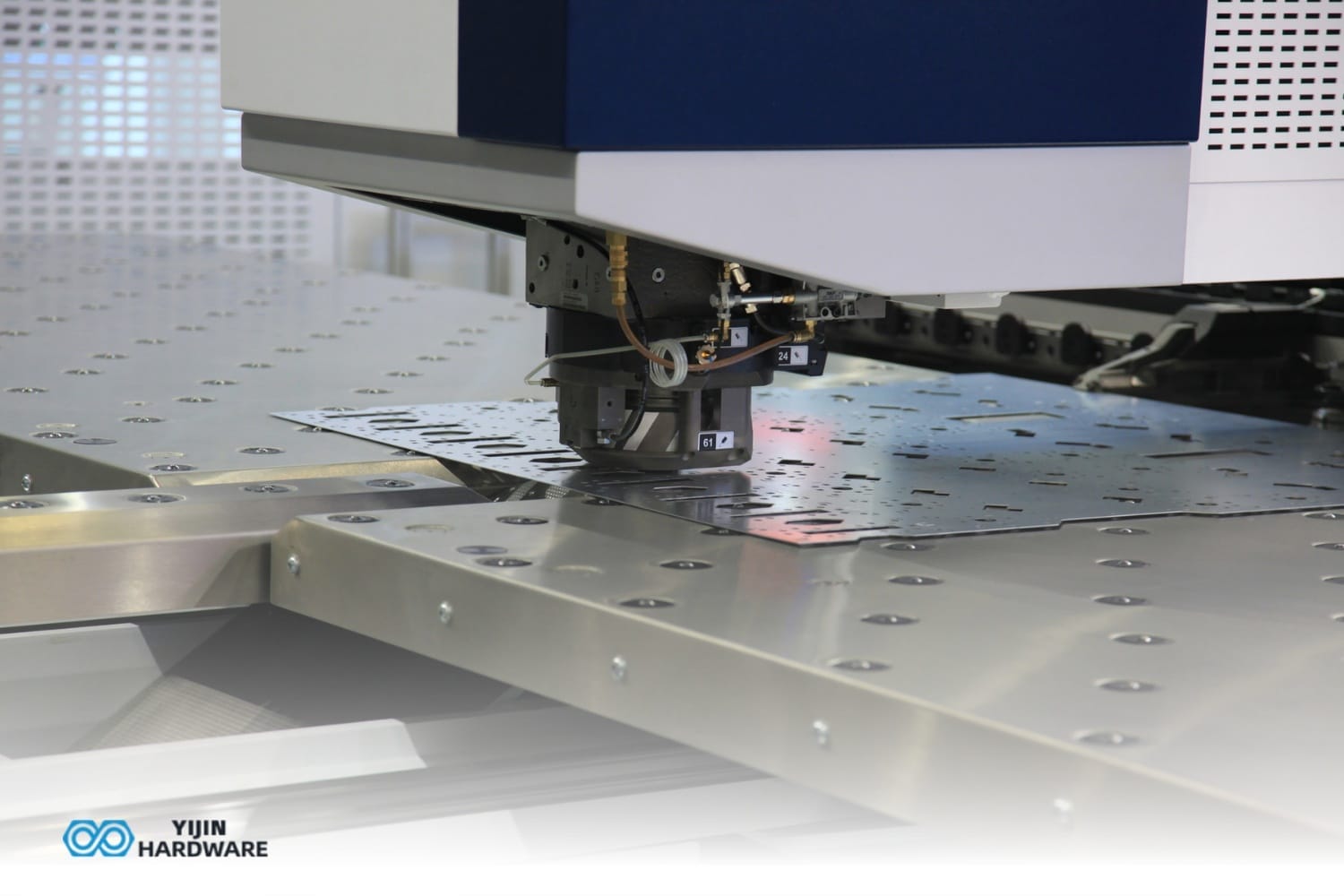

Wie funktioniert das CNC-Stanzen?
Die Arbeit des CNC-Stanzens beginnt, wenn ein Werkstück präzise unter einem mechanischen Stempel positioniert wird. Die CNC-Steuerung setzt die Konstruktionsvorgaben in Koordinatenanweisungen um, die die Bewegung des Blechs in X- und Y-Richtung steuern. Der Stanzstempel treibt dann das Stanzwerkzeug durch das Material und erzeugt das gewünschte Loch, während das Abfallmaterial durch die darunter liegende Matrize fällt.
Der Prozess beginnt mit der CAD/CAM-Programmierung, um das Stanzmuster zu erstellen und die Materialanordnung zu optimieren. Man spricht von "Nesting", wenn das System die Teile strategisch auf dem Blech anordnet, um den Ausschuss zu minimieren. Bei komplexen Entwürfen wählt die Maschine automatisch das passende Werkzeug aus ihrem Lagersystem aus, was die Stanzzeit erheblich verkürzt.
Was sind die Arten von CNC-Stanzmaschinen?
Die beiden Haupttypen von CNC-Stanzmaschinen sind Revolverstanzmaschinen und Linearschienenmaschinen:
- Revolverstanzmaschinen: Halten Sie 60+ Werkzeuge gleichzeitig in festen Positionen in einem rotierenden Revolver, wie z.B. von Amada und Trumpf hergestellt.
- Lineare Schienenmaschinen: Laden Sie ein Werkzeug nach dem anderen, aber mit voller Rotationsfähigkeit für jedes Werkzeug, wie die P4-Serie von Salvagnini.
Revolvermaschinen eignen sich hervorragend für komplexe Projekte, die zahlreiche Werkzeugwechsel erfordern, während Linearmaschinen eine vielseitige Werkzeugausrichtung ermöglichen. Die Wahl zwischen diesen CNC-Maschinentypen hängt vom Produktionsvolumen, der Komplexität der Bauteile und den erforderlichen Funktionen ab.
Wie wird die CNC-Programmierung beim Stanzen eingesetzt?
Bei der CNC-Programmierung werden Konstruktionsdateien in präzise Maschinenanweisungen umgewandelt, die die Blechpositionierung und Stanzvorgänge steuern. Bei der Programmierung werden CAD-Konstruktionen (in der Regel im DXF- oder DWG-Format) verwendet, die mit spezieller CAM-Software wie Radan, SigmaNEST oder TruTops verarbeitet werden, um Werkzeugwege zu generieren und Verschachtelungsmuster zu erstellen.
Zu den wichtigsten Programmierungselementen gehören:
- Kollisionserkennung: Verhindert Interferenzen zwischen Werkzeug und Material
- Werkzeugweg-Optimierung: Verringert die Maschinenbewegung, um die Zykluszeiten zu minimieren
- Hit-Verteilung: Verteilt aufeinanderfolgende Treffer, um Materialverformungen zu verhindern
- Logik der Sequenzierung: Bestimmt die optimale Stanzreihenfolge für die Materialstabilität
Die CAM-Software erstellt einen digitalen Zwilling des Stanzprozesses, um die Vorgänge zu simulieren, bevor die eigentliche Produktion beginnt, was die Rüstzeit und den Materialabfall erheblich reduziert.
Welche Materialien können beim CNC-Stanzen verwendet werden?
Zu den Materialien, die beim CNC-Stanzen verwendet werden können, gehören Blechwerkstoffe wie rostfreier Stahl, mild Stahl, Aluminium, Messing, KupferZink, verzinkter Stahl, zintec (verzinkter Stahl) und bestimmte Kunststoffsorten. Der optimale Materialstärkenbereich reicht von 0,5 mm bis 6 mm, wobei die Kapazität je nach Maschinentyp und verfügbarer Stempelkraft variiert.
Wie lauten die Spezifikationen für das Matrizenspiel nach Material?
Das Matrizenspiel - der Spalt zwischen Stempel und Matrize - wirkt sich direkt auf die Lochqualität und die Lebensdauer des Werkzeugs aus. Ein korrektes Spiel ist entscheidend für saubere Schnitte mit minimaler Gratbildung:
| Material | Optimales Spiel der Matrize | Tonnage-Bedarf | Maximale Dicke |
|---|---|---|---|
| Baustahl | 12-15% der Dicke | 25-35 Tonnen/Zoll² | 6,0 mm |
| Rostfreier Stahl | 15-20% der Dicke | 40-60 Tonnen/Zoll² | 4,0 mm |
| Aluminium | 10-12% der Dicke | 15-25 Tonnen/Zoll² | 6,0 mm |
| Messing/Kupfer | 12-15% der Dicke | 30-45 Tonnen/Zoll² | 3,0 mm |
| Zintec | 12-15% der Dicke | 25-35 Tonnen/Zoll² | 5,0 mm |
Härtere Materialien wie rostfreier Stahl erfordern eine höhere Stempelkraft und beschleunigen den Werkzeugverschleiß, während weichere Materialien wie Aluminium leichter gestanzt werden können, sich aber ohne angemessene Unterstützung verformen können. Falsches Matrizenspiel führt zu übermäßigem Grat, beschleunigtem Werkzeugverschleiß und möglicher Materialverformung.
Was sind die wichtigsten Vorteile des CNC-Stanzens?
Zu den Vorteilen des CNC-Stanzens gehören hohe Produktionsgeschwindigkeiten, hervorragende Präzision, Kosteneffizienz bei der Serienproduktion und die Möglichkeit, geformte Merkmale in einem einzigen Arbeitsgang zu erzeugen. Das Verfahren erreicht Produktionsraten von bis zu 1000 Hüben pro Minute bei einer Positionsgenauigkeit von ±0,1 mm.
Im Gegensatz zu thermischen Schneidverfahren entstehen beim CNC-Stanzen saubere Kanten ohne Nadellöcher, hitzebedingte Verformung oder Oxidation, so dass häufig keine Nachbearbeitung erforderlich ist.
Was sind die technischen Vorteile der CNC-Stanztechnik?
- Überlegene Produktionseffizienz: Bei der Verwendung von CNC-Revolversystemen erfolgt der Werkzeugwechsel in Millisekunden, was eine kontinuierliche Produktion mit 500-1000 Hüben pro Minute ermöglicht, was wesentlich schneller ist als manuelle Methoden.
- Präzise Materialverwendung: Das CNC-Programm optimiert die Blechnutzung durch das so genannte "Nesting" und erreicht so Materialnutzungsraten von bis zu 85%, was die Produktion von Großserien deutlich wirtschaftlicher macht.
- Fortgeschrittene Umformungsfähigkeiten: Der Stanzstempel der Maschine liefert eine Kraft von 20 bis 30 Tonnen mit einer Präzision von ±0,05 mm und ermöglicht so die Herstellung komplexer Formen von Blechteilen:
- Selbstklemmende Abstandshalter
- Integrierte Lüftungsschlitze
- Strukturelle Verstärkungsmerkmale
- Halterungen und Gleitschienen oder Rückhaltevorrichtungen
- Multifunktionale Vielseitigkeit: Moderne CNC-Stanzsysteme führen mehrere Arbeitsgänge (Stanzen, Umformen, Gewindeschneiden, Markieren) an einem einzigen Werkstück aus, wenn dieses präzise positioniert ist, wodurch sekundäre Bearbeitungsschritte vermieden werden.
- Automatisierte Qualitätskontrolle: High-End-CNC-Revolversysteme verfügen über eine prozessbegleitende Messung, die Materialdickenschwankungen dynamisch ausgleicht und Toleranzen von 0,1 mm über die gesamte Produktion einhält.
- Geringere Betriebskosten: Im Vergleich zu einem Laserschneider benötigt das CNC-Stanzen 60-70% weniger Energie (ca. 7,5 kWh gegenüber 25 kWh für vergleichbare Lasersysteme), während gleichzeitig höhere Produktionsraten für Standardkomponenten erzielt werden, was sowohl ökologische als auch wirtschaftliche Vorteile bietet.
- Verbessertes Materialhandling: Automatisierte Systeme zum Be- und Entladen von Blechen erhöhen den Durchsatz um 40-50%, da die manuelle Handhabung zwischen den Blechen entfällt.
Wie verhält sich das CNC-Stanzen im Vergleich zum Laserschneiden?
Das CNC-Stanzen unterscheidet sich vom Laserschneiden durch den Einsatz von mechanischer Kraft anstelle von thermischer Energie und bietet einzigartige Möglichkeiten und wirtschaftliche Vorteile:
| Merkmal | CNC-Stanzen | Laserschneiden |
|---|---|---|
| Produktionsgeschwindigkeit | Höher für Standardformen (bis zu 1000 Hübe/min) | Höher bei komplexen Konturen |
| Geformte Merkmale | Ja (Rasterungen, Prägungen) | Nein (erfordert sekundäre Operationen) |
| Material Bereich | Begrenzt auf stanzbare Materialien | Größere Auswahl an Materialien |
| Werkzeugkosten | Höhere Anfangsinvestitionen für Werkzeuge ($800-2500 pro Werkzeug) | Keine Werkzeuge erforderlich |
| Energieverbrauch | Niedriger (7,5-15 kWh) | Höher (25-40 kWh) |
| Qualität der Kanten | Sauberer mechanischer Schnitt mit minimalem Grat | Die hitzebeeinflusste Zone muss möglicherweise nachbearbeitet werden |
Der wichtigste Vorteil ist die Fähigkeit des Stanzens, geformte Merkmale zu erzeugen, die beim Laserschneiden ohne sekundäre Arbeitsgänge nicht möglich sind. Ein typisches geformtes Merkmal erfordert etwa $1200-1800 an kundenspezifischen Werkzeugen, kann aber $3-5 pro Teil an sekundären Operationen einsparen, wenn die Produktionsmengen 500 Einheiten übersteigen.
Wie kosteneffektiv ist CNC-Stanzen?
CNC-Stanzen bietet eine außergewöhnliche Kosteneffizienz durch hohe Produktionsgeschwindigkeiten, minimalen Abfall und reduzierte Nachbearbeitungen. Besonders wirtschaftlich wird das Verfahren beim Stanzen von Metall in mittleren bis großen Serien, bei denen sich die Rüstkosten auf viele Teile verteilen. Die Materialausnutzung verbessert sich durch eine optimierte Verschachtelung, bei der der Abfall auf ein Minimum reduziert wird.
Bei Komponenten, die geformte Merkmale erfordern, macht das CNC-Stanzen kostspielige sekundäre Operationen überflüssig, da diese Elemente während des primären Stanzprozesses erzeugt werden. Die anfänglichen Werkzeuginvestitionen liegen je nach Komplexität in der Regel zwischen $5.000 und 15.000, aber die Kosten pro Teil sinken erheblich, wenn das Produktionsvolumen steigt, wobei der Break-even-Punkt im Vergleich zum Laserschneiden in der Regel bei 300-500 Teilen liegt.
Was sind die Konstruktionsüberlegungen für das CNC-Stanzen?
Bei der Konstruktion für das CNC-Stanzen sind die wichtigsten Entwurf Zu den Überlegungen gehören die Mindestgröße der Löcher, der Abstand zwischen den Löchern und der Randabstand:
- Die minimale Lochgröße sollte der Materialstärke entsprechen oder diese übersteigen.
- Der Lochabstand sollte mindestens das 1,5-fache der Materialstärke betragen.
- Der Randabstand sollte mindestens das 1,5-fache der Materialstärke betragen.
Die Werkzeugauswahl beeinflusst sowohl die Gestaltungsmöglichkeiten als auch die Produktionseffizienz. Standardwerkzeuge (rund, quadratisch, rechteckig) bieten Kostenvorteile, während Formen wie spezielle Konturen maßgeschneiderte Werkzeuge erfordern.
Was sind fortschrittliche Konstruktionstechniken für das CNC-Stanzen?
Erfahrene Konstrukteure setzen verschiedene fortschrittliche Techniken ein, um die Effizienz und Qualität von CNC-gestanzten Bauteilen zu maximieren, darunter die Planung der Trefferverteilung, die Ausrichtung der Faserrichtung, die Integration der Gravur, die Gemeinsamkeit der Teile und die Taptit-Optimierung:
- Hit-Verteilungsplanung: Anordnung der Stempelsequenzen zur Minimierung der Materialverformung durch gleichmäßige Verteilung der Kräfte auf das Werkstück
- Ausrichtung der Fadenlaufrichtung: Ausrichtung kritischer Formteile parallel zum Materialkorn, um Risse zu vermeiden und eine gleichmäßige Verformung zu gewährleisten
- Integration von Gravuren: Einarbeitung von Teilenummern, Montageanweisungen oder Kennzeichnungen direkt beim Stanzen, wodurch sekundäre Prozesse vermieden werden
- Teil Gemeinsamkeit: Entwurf mehrerer Komponenten mit gemeinsamen Merkmalen, um Werkzeugwechsel und Einrichtungszeit zu reduzieren
- Taptite®-Optimierung: Entwurf von Gewindesteigungen mit der optimalen Lochgröße (typischerweise 95% des Gewindesteigungsdurchmessers), um eine korrekte Gewindebildung zu gewährleisten
Was sind häufige Design-Fehler, die es zu vermeiden gilt?
Zu den häufigen Konstruktionsfehlern beim CNC-Stanzen gehören Löcher, die kleiner sind als die Materialstärke, zu dicht beieinander liegende Löcher und vieles mehr. Hier sind die häufigsten Fehler, die es zu vermeiden gilt:
- Die Angabe von Löchern, die kleiner als die Materialstärke sind, führt zu übermäßigem Werkzeugverschleiß und vorzeitigem Ausfall.
- Zu dicht beieinander liegende Löcher führen zu strukturellen Schwächen und können reißen.
- Ignorieren der Materialverformung beim Stanzen führt zu Maßungenauigkeiten
- Die Nichtberücksichtigung der Faserrichtung bei Materialien wie Aluminium führt zu unvorhersehbaren Verformungen
- Die Gestaltung von Merkmalen, die zu nahe an Biegungen liegen, führt zu Verformungen bei nachfolgenden Umformvorgängen.
Beim Stanzvorgang entsteht durch die Materialverschiebung eine leichte Ausbuchtung um die Löcher, die bei Präzisionsanwendungen berücksichtigt werden sollte. Für kritische Abmessungen gilt als allgemeine Regel eine Toleranz von ±0,1 mm je 1 mm Materialstärke.
Welche Branchen profitieren am meisten vom CNC-Stanzen?
Zu den Branchen, die am meisten vom CNC-Stanzen profitieren, gehören die Elektronik-, Automobil-, Luft- und Raumfahrt-, Bau- und HLK-Industrie:
- Elektronik: Erstellung von Belüftungsmustern und Montagevorrichtungen in Gehäusen, Serverschränken und Schalttafeln
- Automobilindustrie: Herstellung von Strukturelementen, Konsolen und Halterungen für Innenteile mit präzise geformten Merkmalen
- Luft- und Raumfahrt: Herstellung leichter, perforierter Komponenten, die strenge Gewichts- und Toleranzanforderungen erfüllen
- Bauwesen: Herstellung von Stützen, Fassadenelementen und dekorativen architektonischen Elementen
- HVAC: Herstellung von Lüftungsgittern, Filterrahmen und Luftverteilungskomponenten, die sowohl perforiert als auch geformt werden müssen
Diese Branchen nutzen die Fähigkeit des CNC-Stanzens, präzise, wiederholbare Merkmale für eine Reihe von Materialien zu erzeugen. Laut Metal Forming Magazine ist das Stanzen besonders wertvoll für Anwendungen, bei denen Prägen und Umformen in einem einzigen Arbeitsgang erforderlich sind.
Nach Angaben von Magazin für MetallumformungDas Stanzen eignet sich hervorragend zum Prägen von Münzen, Prägungen und vielem mehr, aber es ist wichtig, das Schärfen der Werkzeuge nicht zu vergessen.
Wie hat sich die CNC-Stanztechnik entwickelt?
Das CNC-Stanzen hat sich von einfachen numerisch gesteuerten Systemen in den 1960er Jahren zu den heutigen fortschrittlichen Maschinen mit integrierter Automatisierung entwickelt. Moderne Systeme verfügen über grafische Schnittstellen, automatisierte Materialhandhabung und adaptive Steuerungssysteme, die den Betrieb in Echtzeit optimieren.
Was sind die wichtigsten technologischen Fortschritte beim CNC-Stanzen?
Zu den wichtigsten technologischen Fortschritten gehören servoelektrische Antriebssysteme, automatische Werkzeugschmierung und vieles mehr:
- Servo-elektrische Antriebssysteme: Ersetzen der Hydraulik für mehr Präzision und Energieeffizienz (Reduzierung des Stromverbrauchs um 30-50%)
- In-Process-Qualitätsüberwachung: Interne Sensoren erkennen Werkzeugverschleiß und Materialabweichungen, um Fehler zu vermeiden
- Automatisierte Werkzeugschmierung: Verlängern Sie die Lebensdauer Ihrer Werkzeuge, indem Sie in optimalen Abständen präzise Schmiermittelmengen auftragen.
- Multi-Tool-Indexier-Stationen: Ermöglicht das Drehen der Werkzeuge in verschiedenen Winkeln ohne manuelle Einstellung
- Intelligente Werkzeug-Identifikation: Mit RFID ausgerüstete Werkzeuge, die der Maschine ihre Spezifikationen mitteilen
Die Integration des Stanzens mit anderen Verfahren stellt eine weitere wichtige Entwicklung dar. Kombinierte Stanz-Laser-Maschinen wie die TruMatic-Serie von Trumpf nutzen die Stärken beider Technologien, während Hersteller wie Amada jetzt die Integration mit CNC-Fräsfunktionen anbieten, um eine vollständige Flexibilität in der Fertigung zu erreichen.
Wie werden die CNC-Stanzvorgänge automatisiert?
Moderne CNC-Stanzvorgänge werden zunehmend durch robotergestützte Materialhandhabung, maschinelle Lernalgorithmen, IoT-Konnektivität und digitale Zwillingstechnologie automatisiert:
- Robotische Materialhandhabung: Automatisierte Be- und Entladesysteme, die kontinuierlich ohne Bedienereingriff arbeiten
- Algorithmen für maschinelles Lernen: Software zur Optimierung der Verschachtelung und der Werkzeugwege auf der Grundlage historischer Leistungsdaten
- IoT-Konnektivität: An Produktionsnetzwerke angeschlossene Maschinen, die Leistungsdaten überwachen und Wartungsarbeiten planen
- Digitale Zwillingstechnologie: Virtuelle Nachbildungen von physischen Maschinen, die den Betrieb vor der eigentlichen Produktion simulieren
Was zeichnet die CNC-Stanzdienstleistungen von Yijin Hardware aus?
Die CNC-Stanzdienstleistungen von Yijin Hardware zeichnen sich durch unseren fortschrittlichen CNC-Maschinenpark, unsere umfassenden Fähigkeiten und unser erfahrenes Ingenieurteam aus. Unser Fertigungsunternehmen verfügt sowohl über Revolver- als auch Linearschienen-Stanzsysteme mit Kapazitäten von 0,5 mm bis 6 mm Materialstärke.
Unser technisches Fachwissen ermöglicht es uns, Entwürfe zu optimieren, bei denen der Ausschuss auf ein Minimum reduziert wird, um die Produktionskosten zu senken. Wir arbeiten eng mit unseren Kunden zusammen, um die Entwürfe zu verfeinern und die Herstellbarkeit für ihre Produktionsanforderungen zu gewährleisten.
Yijin Hardware | Ist CNC-Stanzen das Richtige für Ihr Projekt?
Das CNC-Stanzen eignet sich für Projekte, die eine Großserienfertigung von Blechteilen erfordern, insbesondere für solche mit geformten Merkmalen oder Perforationsmustern. Das Verfahren bietet durch seine Kombination aus Geschwindigkeit, Genauigkeit und Materialeffizienz erhebliche Kostenvorteile für mittlere bis große Produktionsläufe.
Bei der Entscheidung zwischen CNC-Stanzen und alternativen Fertigungsmethoden sollten Produktionsvolumen, Materialart, Designkomplexität und erforderliche Merkmale berücksichtigt werden. Das Stanzen bietet im Allgemeinen die wirtschaftlichste Lösung, wenn die Produktionsmengen die anfänglichen Investitionen in die Einrichtung und die Werkzeuge rechtfertigen.
Bei Yijin Hardware bietet unser Ingenieurteam eine umfassende Beratung, um den optimalen Fertigungsansatz für jedes einzelne Projekt zu bestimmen. Wir laden Sie ein Besprechen Sie Ihr nächstes Projekt mit uns für eine detaillierte Bewertung Ihrer spezifischen Anforderungen und eine maßgeschneiderte Fertigungslösung, die unser gesamtes Spektrum an CNC-Möglichkeiten nutzt.
FAQs zu Was ist CNC-Stanzen?
Was ist der Unterschied zwischen CNC-Stanzen und Stanzen?
Das CNC-Stanzen unterscheidet sich vom Stanzen dadurch, dass die einzelnen Merkmale computergesteuert nacheinander erzeugt werden, während beim Stanzen komplette Teile in einem einzigen Arbeitsgang mit speziellen Werkzeugen hergestellt werden. Das CNC-Stanzen bietet programmierbare Flexibilität für unterschiedliche Designs und kleinere Auflagen, während sich das Stanzen durch die Produktion hoher Stückzahlen identischer Teile auszeichnet.
Beim CNC-Stanzen werden modulare, wiederverwendbare Werkzeuge eingesetzt, die für verschiedene Konstruktionen kombiniert werden können, während beim Stanzen für jede Teilekonstruktion spezielle Werkzeuge erforderlich sind. Die Wirtschaftlichkeit der Produktion begünstigt im Allgemeinen das CNC-Stanzen bei niedrigen bis mittleren Stückzahlen und das Stanzen bei sehr hohen Stückzahlen (in der Regel über 10.000 identische Teile).
Wie genau ist CNC-Stanzen?
Beim CNC-Stanzen wird eine Positionsgenauigkeit von ±0,1 mm und eine Maßtoleranz von ±0,2 mm erreicht. Moderne CNC-Stanzmaschinen sind mit Präzisionskugelumlaufspindeln, Linearführungen und fortschrittlichen Steuerungssystemen ausgestattet, um diese Genauigkeit über Produktionsläufe hinweg aufrechtzuerhalten. Zu den Faktoren, die sich auf die Genauigkeit auswirken, gehören Materialdickenschwankungen, Werkzeugverschleiß und Wärmeausdehnung.
Die Rundheit der Löcher liegt bei Standardanwendungen normalerweise innerhalb von 0,2 mm. Die Kantenqualität hängt von der Schärfe des Werkzeugs und den Materialeigenschaften ab, wobei ordnungsgemäß gewartete Werkzeuge saubere Schnitte mit minimalem Grat um den Umfang herum erzeugen. Regelmäßige Werkzeugwartung ist unerlässlich, wobei bei Hochpräzisionsanwendungen das Werkzeug je nach Materialhärte nach etwa 20.000-50.000 Schlägen geschärft werden muss.
Kann das CNC-Stanzen individuelle Formen erzeugen?
Beim CNC-Stanzen kann durch spezielle Werkzeug- und Nibbeltechniken eine breite Palette von kundenspezifischen Formen erzeugt werden. Kundenspezifisch geformte Stanzwerkzeuge erzeugen komplexe Profile in einem einzigen Stanzhub, während das Nibbeln Formen durch mehrere sich überlappende Stanzungen entlang eines programmierten Pfades erzeugt.
Bei einmaligen oder kleinvolumigen Projekten bietet das Nibbeln Kostenvorteile, da die Kosten für Spezialwerkzeuge entfallen (die in der Regel zwischen $800-2.500 pro Spezialwerkzeug liegen). Bei höheren Stückzahlen verbessern speziell geformte Werkzeuge die Effizienz und die Kantenqualität, wobei sich die Kosten über den Produktionslauf amortisieren.
Was ist die maximale Materialdicke für CNC-Stanzen?
Die maximale Materialstärke für das CNC-Stanzen liegt in der Regel zwischen 6 mm und 8 mm, je nach Materialart und Maschinenausstattung. Baustahl kann im Allgemeinen bis zu einer Dicke von 6 mm gestanzt werden, während härtere Materialien wie Edelstahl in der Regel eine geringere maximale Dicke aufweisen, in der Regel etwa 4 mm.
Die Materialstärke steht in direktem Zusammenhang mit der verfügbaren Stanzkraft der Maschine, die nach folgender Formel berechnet wird: Kraft (Tonnen) = Materialzugfestigkeit × Materialdicke × Schnittumfang × 0,7. Maschinen mit höherer Tonnage können dickere Materialien stanzen, aber die Lebensdauer der Werkzeuge und die Qualität der Kanten werden mit zunehmender Dicke immer wichtiger.
Wie wird die Qualitätskontrolle beim CNC-Stanzen gehandhabt?
Das CNC-Stanzen umfasst mehrere Qualitätskontrollmechanismen. Moderne Maschinen überwachen die Kraftrückführung, um Materialunregelmäßigkeiten zu erkennen. Detaillierte Messungen des ersten produzierten Teils verifizieren die Programmgenauigkeit. Regelmäßige Stichproben während des gesamten Produktionslaufs gewährleisten eine gleichbleibende Qualität. Die regelmäßige Überprüfung des Stempelzustands durch Gratuntersuchung trägt zur Qualitätserhaltung bei. Die Inspektion mit Präzisionsmessgeräten bestätigt, dass die Toleranzen während der gesamten Produktion eingehalten werden.
