Comprender la diferencia entre fabricación aditiva y CNC mecanizado es crucial para cualquiera que se dedique a los métodos de producción modernos. El mecanizado CNC es un proceso sustractivo que elimina material de un bloque sólido para crear piezas, mientras que la fabricación aditiva construye objetos capa a capa a partir de la nada. Estos procesos de fabricación responden a diferentes necesidades en función de la complejidad del diseño, los requisitos de material y los volúmenes de producción.
En Solución Yijin, En AM, estamos especializados en ofrecer servicios de mecanizado CNC de alta calidad para piezas personalizadas, al tiempo que nos mantenemos informados sobre todas las tecnologías de fabricación. La diferencia clave entre el mecanizado AM y CNC afecta al enfoque que mejor se adapte a los requisitos específicos de su proyecto, tanto si trabaja con un simple dibujo 2D como con un complejo modelo 3D.
Principales conclusiones
- El mecanizado CNC alcanza tolerancias tan precisas como ±0,005 mm, por lo que es ideal para componentes de alta precisión.
- La fabricación aditiva permite geometrías complejas imposibles con las operaciones de mecanizado tradicionales
- El desperdicio de material en CNC puede alcanzar los 90%, mientras que la fabricación aditiva genera un desperdicio mínimo limitado a las estructuras de soporte
- Según Grand View Research, el mercado mundial de la fabricación aditiva crecerá a un ritmo constante del 23,3% hasta 2030.
- Los requisitos de diseño de su producto deben determinar si se deben utilizar técnicas de mecanizado CNC y fabricación aditiva

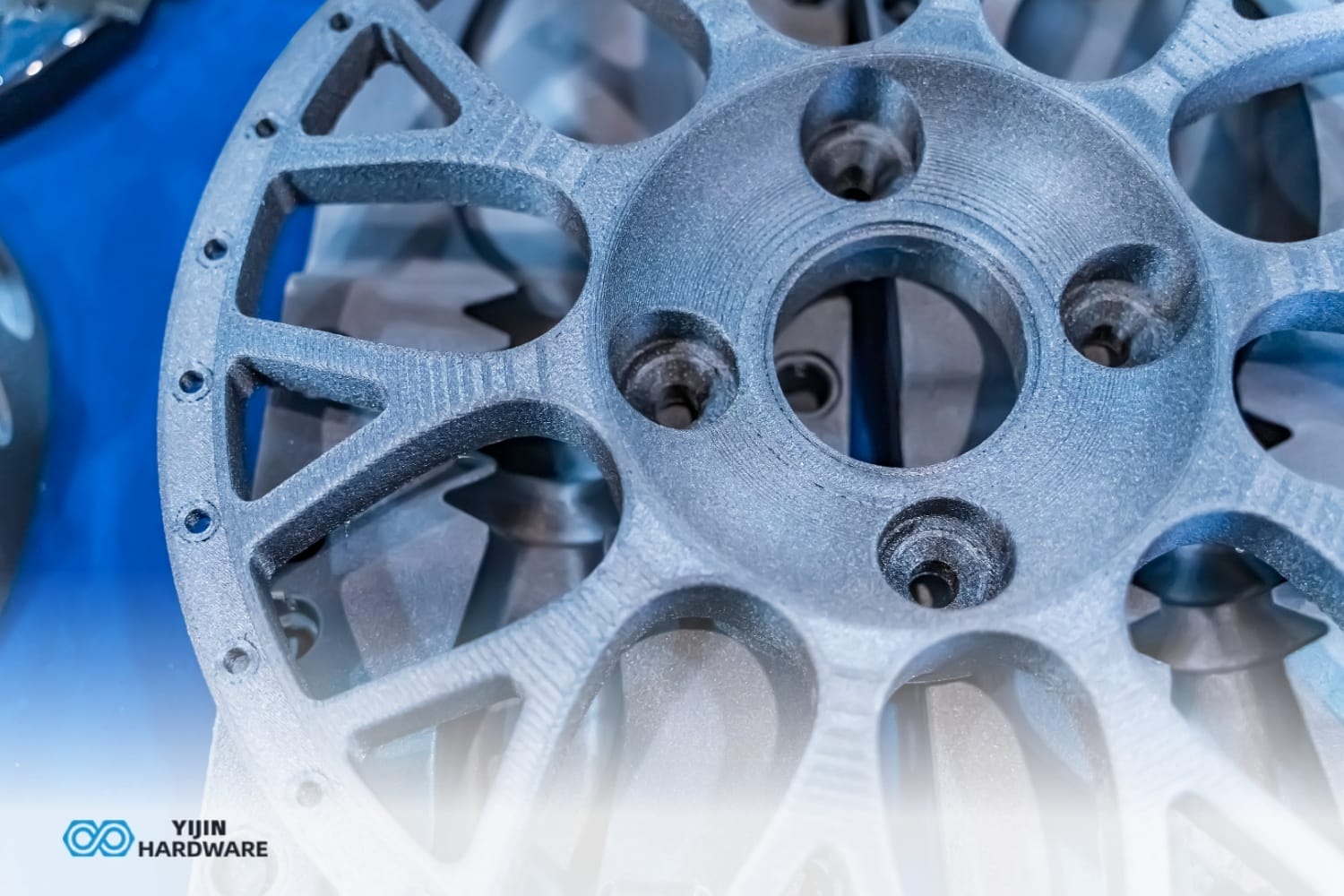

¿Qué son el mecanizado CNC y la fabricación aditiva?
El mecanizado CNC es un proceso de fabricación sustractivo que elimina material de un bloque sólido mediante herramientas de corte controladas por ordenador. La fabricación aditiva, también conocida como impresión 3D, construye piezas capa a capa añadiendo material a partir de un modelo digital. Estos dos métodos representan enfoques opuestos de la fabricación: uno elimina material para crear piezas, mientras que el otro añade material.
La máquina CNC surgió en la década de 1950, a medida que los ordenadores se hacían más avanzados, mientras que la fabricación aditiva apareció mucho más tarde, con la primera tecnología de impresión 3D patentada en 1984. Según Statista, En el pasado, la fabricación en 3D se utilizaba únicamente como herramienta para la creación de prototipos.
Ambas tecnologías han evolucionado significativamente: el control numérico por ordenador sigue siendo el estándar para las piezas de precisión y la fabricación aditiva está creciendo más allá de sus aplicaciones iniciales de creación de prototipos. También existen múltiples tipos de mecanizado CNC, como tornos y fresadoras, que lo convierten en una opción útil para la producción en serie y proyectos diversos.
Cronología de la evolución histórica
| Era | CNC | Fabricación aditiva |
|---|---|---|
| Antes de 1950 | Mecanizado manual con automatización temprana | Inexistente |
| Años 1950-1960 | Primera máquina desarrollada | Inexistente |
| Años 1970-1980 | El CNC se convierte en norma industrial | Primera patente de estereolitografía (1984) |
| Años 1990-2000 | Surge el fresado CNC multieje | Primeras impresoras 3D comerciales |
| 2010s-Presente | CNC avanzado con simulación | Adopción de la AM industrial en todos los sectores |
¿Cómo funciona el mecanizado CNC?
El mecanizado CNC funciona utilizando la fabricación asistida por ordenador para automatizar las herramientas de corte que eliminan material hasta que queda la forma deseada. El proceso comienza con un software de diseño asistido por ordenador (CAD) como AutoCAD o Autodesk Fusion 360, que se utiliza para crear el diseño inicial. diseño. A continuación, este archivo CAD se procesa con el software CAM para generar el código G, el lenguaje de programación que guía la herramienta de corte por trayectorias precisas.
El proceso de mecanizado CNC implica varios pasos: creación del diseño, programación, configuración, mecanizado y acabado. Una vez programada, la moderna maquinaria CNC puede funcionar con una intervención humana mínima, lo que la hace excelente para obtener resultados uniformes y repetibles. Las distintas técnicas CNC funcionan con una amplia gama de materiales, como metales, plásticos, madera y materiales compuestos.
Pasos del proceso de mecanizado CNC
- Creación de diseños: Pieza diseñada mediante software CAD
- Programación CAM: Las trayectorias de las herramientas se generan y convierten en salida de código G del CAM
- Preparación de la máquina: Fijación de materiales y selección de herramientas de corte
- Operaciones de mecanizado: Eliminación automatizada de material por el molino
- Inspección de calidad: Verificación de la geometría y las tolerancias
- Procesos de acabado: Desbarbado, pulido, tratamiento térmico según sea necesario
¿Cómo funciona la fabricación aditiva?
La fabricación aditiva funciona construyendo piezas capa a capa mediante diversas tecnologías que solidifican el material según un archivo CAD en 3D. El proceso de creación comienza con un modelo 3D que se “corta” en finas capas horizontales mediante programas de software especializados. A continuación, la impresora 3D crea el objeto depositando o solidificando el material capa a capa.
Existen varias tecnologías aditivas, como el modelado por deposición fundida (FDM), que extruye filamento de plástico fundido; la estereolitografía (SLA), que utiliza luz para curar resina líquida; y el sinterizado selectivo por láser (SLS), que fusiona materiales en polvo con láser. Los formatos de archivo utilizados en el mecanizado CNC son step e IGES, que también se suelen utilizar para la fabricación aditiva, lo que facilita el cambio entre procesos.
Tecnologías comunes de fabricación aditiva
- FDM (modelado por deposición fundida): Extrusión de filamentos termoplásticos
- SLA (estereolitografía): Fotopolímero líquido curado con luz UV
- SLS (Sinterización selectiva por láser): Fusión de polvos mediante láser
- DMLS/LPBF (sinterización directa de metales por láser/fusión de lecho de polvo por láser): Fusión de polvo metálico
- Binder Jetting: Aglutinante líquido depositado en el lecho de polvo
¿Cuáles son las principales diferencias entre la fabricación aditiva y el mecanizado CNC?
Las principales diferencias entre la fabricación aditiva y el mecanizado CNC tienen que ver con la precisión, el uso de materiales, las capacidades de diseño y la economía de producción. Las piezas mecanizadas con CNC alcanzan tolerancias tan precisas como ±0,005 mm con un excelente acabado superficial, mientras que la fabricación aditiva suele producir superficies más rugosas con espesores de capa de entre 0,1-0,5 mm. Estas diferencias fundamentales afectan a cuándo debe utilizarse cada tecnología.
| Parámetro | Mecanizado CNC | Fabricación aditiva |
|---|---|---|
| Tipo de proceso | Sustractivo | Aditivo |
| Precisión | Alto (±0,005 mm) | Moderado (capas de 0,1 a 0,5 mm) |
| Residuos materiales | Alta (hasta 90%) | Mínimo |
| Complejidad del diseño | Limitado por el acceso a las herramientas | Prácticamente ilimitado |
| Velocidad de producción | Rápido para piezas sencillas | Rapidez para piezas complejas |
El mecanizado CNC conserva las propiedades del material mejor que los métodos aditivos, por lo que es ideal para piezas que necesitan un rendimiento mecánico constante. La fabricación aditiva permite geometrías internas complejas, formas orgánicas y estructuras reticulares que serían imposibles de crear con un centro de mecanizado o incluso con máquinas de 5 ejes.
Aplicaciones específicas del sector
Los distintos sectores aprovechan el mecanizado CNC y la fabricación aditiva en función de sus necesidades específicas. Según un estudio publicado en el Journal of Manufacturing Technology, las empresas aeroespaciales utilizan cada vez más ambas tecnologías de forma complementaria, con la AM para estructuras internas complejas y el CNC para superficies de acoplamiento de precisión.
Aplicaciones aeroespaciales
En aeroespacial La industria utiliza la fabricación aditiva para componentes ligeros con estructuras internas complejas. Según una investigación de la Iniciativa de Fabricación Avanzada de la NASA, los soportes de topología optimizada producidos mediante AM metálica pueden reducir el peso hasta 30% en comparación con los diseños tradicionales, manteniendo al mismo tiempo la integridad estructural. El mecanizado CNC sigue siendo esencial para componentes de alta precisión, como los álabes de turbina, en los que las tolerancias deben ser de micras.
Fabricación de productos sanitarios
Médico fabricantes de dispositivos utilizan la fabricación aditiva para implantes y guías quirúrgicas específicos para cada paciente. Según datos de la Medical Device Manufacturing Association, se han implantado más de 100.000 implantes de titanio impresos en 3D en todo el mundo, con una tasa de éxito comparable a la de los métodos de fabricación tradicionales. El mecanizado CNC sigue siendo preferible para los instrumentos quirúrgicos que requieren una precisión y fiabilidad extremas.
Aplicaciones en la industria del automóvil
En automoción La industria emplea ambas tecnologías de forma estratégica. Los equipos de Fórmula 1 utilizan la fabricación aditiva para la creación rápida de prototipos y la producción de componentes complejos, como canales de refrigeración conformados en utillaje. Los fabricantes de automóviles tradicionales utilizan principalmente el mecanizado CNC para piezas de producción de gran volumen, pero cada vez incorporan más la AM para componentes especializados de bajo volumen en los que las geometrías complejas ofrecen ventajas de rendimiento.
¿Cómo pueden colaborar estos métodos de fabricación en enfoques híbridos?
La fabricación híbrida combina procesos aditivos y sustractivos para maximizar las ventajas y minimizar las limitaciones. Según las investigaciones del Centro de Investigación de Fabricación Aditiva, los enfoques híbridos reducen los costes generales de producción hasta 25% en comparación con el uso exclusivo de cualquiera de los dos métodos.
Sistemas híbridos integrados
Los modernos sistemas híbridos integrados combinan capacidades aditivas y sustractivas en una sola máquina. Estos sistemas pueden depositar material y, a continuación, mecanizar superficies críticas en la misma configuración, manteniendo una alineación precisa entre los procesos. Según el proveedor de tecnología de fabricación DMG MORI, su sistema híbrido 3D LASERTEC 65 reduce el tiempo total de producción en hasta 40% para componentes complejos en comparación con las operaciones AM y CNC por separado.
Procesamiento híbrido secuencial
Más común que los sistemas integrados es el procesamiento secuencial, en el que las piezas se crean primero mediante fabricación aditiva y luego se terminan con mecanizado CNC. El fabricante aeroespacial Pratt & Whitney utiliza este método para componentes de turbinas, con los que consigue tanto geometrías internas complejas como superficies externas de precisión. Este método es especialmente eficaz para componentes que serían imposibles de mecanizar de forma convencional pero que requieren una gran precisión en áreas específicas.
Caso práctico: Utillaje para moldes de inyección
Una aplicación híbrida especialmente eficaz es el utillaje para moldes de inyección. Según la Revista internacional de tecnología de fabricación avanzada, Los canales de refrigeración conformados creados mediante fabricación aditiva y acabados con mecanizado CNC pueden reducir el tiempo de refrigeración hasta en 60% y mejorar la calidad de la pieza eliminando los puntos calientes. Este enfoque combina la capacidad de la AM para crear geometrías internas complejas con la precisión del CNC para las superficies de contacto.
Factores económicos y modelos de costes
Comprender los aspectos económicos de ambos métodos de fabricación es crucial para tomar decisiones con conocimiento de causa. Según el Dr. Eric Cunningham, economista especializado en fabricación, “el punto de cruce de costes entre estas tecnologías está cambiando a medida que ambas siguen evolucionando.”
Comparación detallada de la estructura de costes
| Factor de coste | Mecanizado CNC | Fabricación aditiva |
|---|---|---|
| Equipamiento | $50,000-$500,000 | $5,000-$1,000,000 |
| Material | Bajo-moderado | Alta (3-10× materia prima) |
| Configuración/Programación | Coste inicial elevado | Bajo coste inicial |
| Trabajo | Moderado-alto | Bajo-moderado |
| Energía | Moderado | Alta para metal AM |
| Escalado por partes | Mejora con el volumen | Permanece relativamente constante |
Modelo de costes por volumen
Una investigación del Journal of Manufacturing Systems ofrece un modelo de costes generalizado para la toma de decisiones:
Para geometrías sencillas:
- De 1 a 10 unidades: AM a menudo más económico
- De 10 a 100 unidades: Punto de cruce (varía según la complejidad)
- Más de 100 unidades: El CNC suele ser más económico
Para geometrías complejas:
- De 1 a 50 unidades: AM suele ser más económico
- De 50 a 500 unidades: Evaluar caso por caso
- Más de 500 unidades: Considerar la fundición a la cera perdida u otros métodos
Según la Dra. Sarah Martínez, economista especializada en fabricación, “la ventaja económica de la fabricación aditiva se amplía a medida que aumenta la complejidad del diseño, mientras que el CNC mantiene sus ventajas para geometrías más sencillas y volúmenes más elevados.”

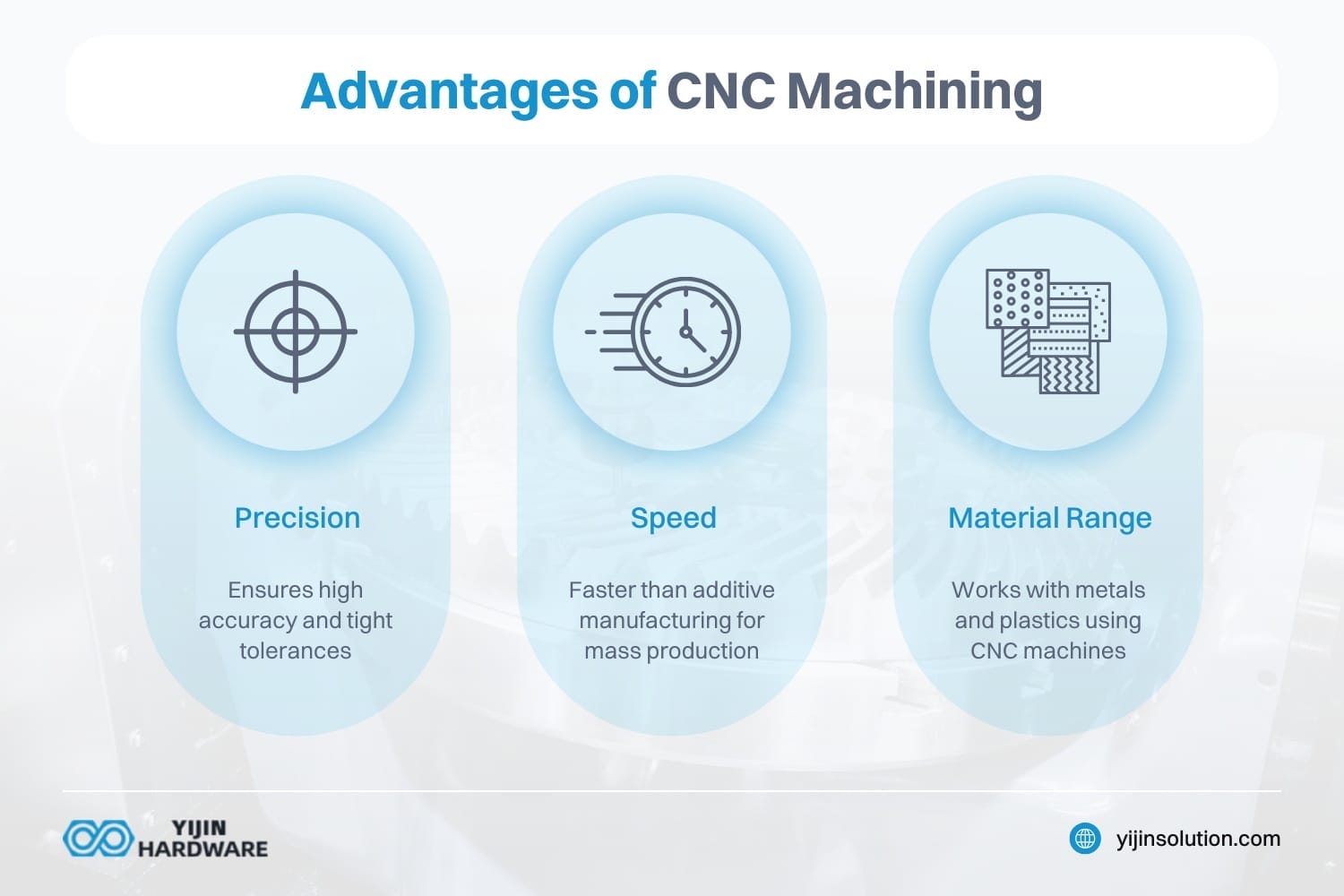

¿Cuándo elegir el mecanizado CNC?
Debe elegir el mecanizado CNC cuando la precisión, las propiedades del material y el acabado superficial sean requisitos críticos para su proyecto. El mecanizado CNC es la mejor opción para piezas que requieren tolerancias estrechas, una integridad estructural excelente y propiedades mecánicas constantes. Este método ofrece resultados superiores cuando se trabaja con aplicaciones CNC específicas como componentes aeroespaciales o dispositivos médicos.
El mecanizado CNC resulta cada vez más rentable a medida que aumenta el volumen de producción, ya que los costes iniciales de configuración y tiempo de mecanizado se distribuyen entre más piezas. Para series de producción de gran volumen, el mecanizado CNC suele ofrecer una mejor economía unitaria que la fabricación aditiva. El proceso también suele ser más rápido para piezas más grandes con geometrías más sencillas.
Los proyectos que requieren un diseño ya optimizado para el mecanizado CNC suelen beneficiarse de este enfoque, ya que funciona con una amplia gama de materiales de grado de ingeniería con propiedades bien documentadas. Muchos procesos CNC son ideales para industrias como la aeroespacial, la automovilística y la médica, donde el rendimiento y la fiabilidad no pueden verse comprometidos.

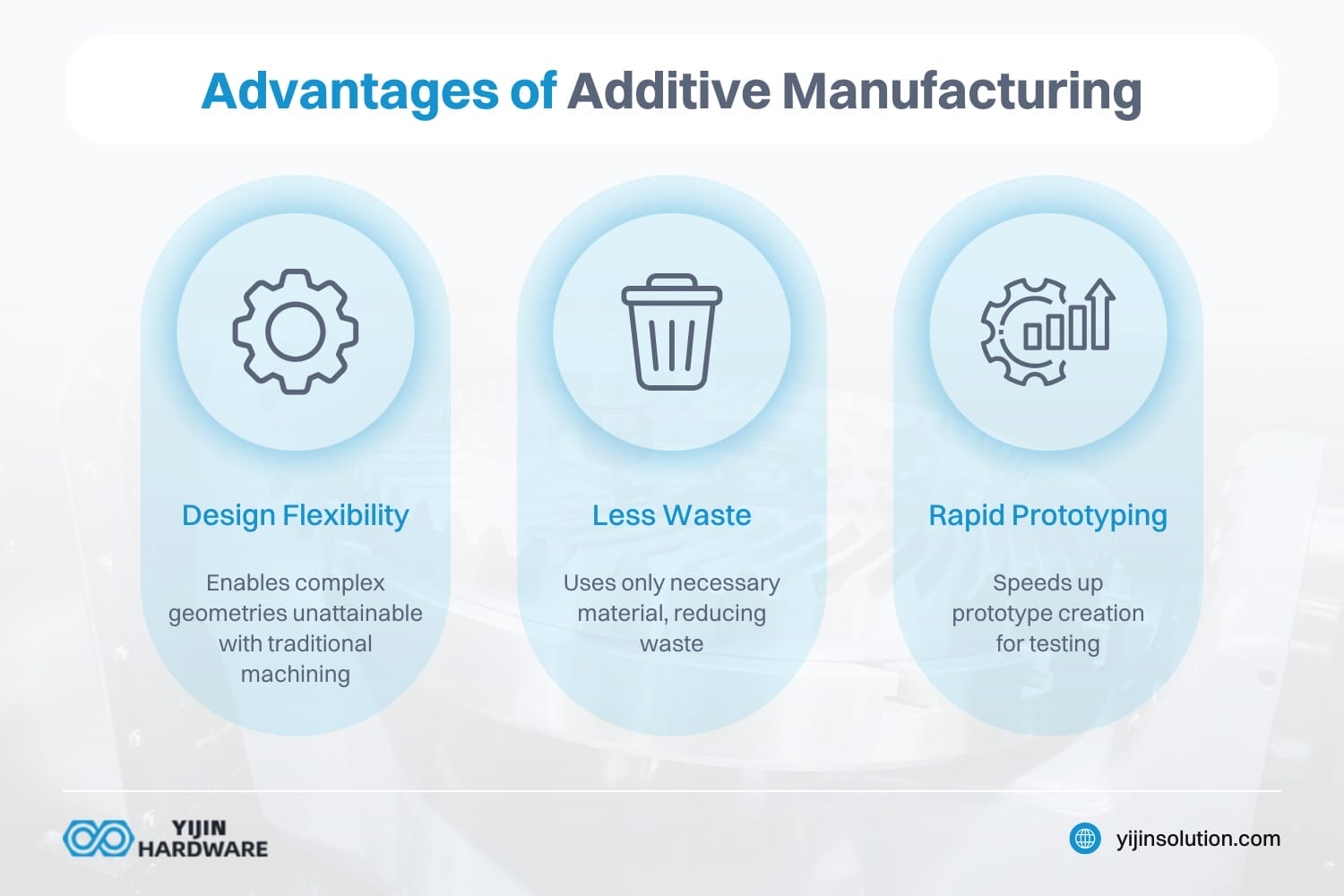

¿Cuándo elegir la fabricación aditiva?
Debe elegir la fabricación aditiva cuando su diseño no se ajuste a las limitaciones de la fabricación tradicional. La fabricación aditiva destaca en la producción de piezas complejas que requerirían múltiples operaciones CNC o que serían totalmente inviables con los métodos de mecanizado tradicionales. La libertad para crear diseños complejos sin costes adicionales es una ventaja significativa del uso de modelos CAD directamente desde el entorno CAD 3D.
La fabricación aditiva es especialmente valiosa para la producción de bajo volumen o la creación rápida de prototipos, donde los costes de utillaje serían prohibitivos. Cuando sólo se necesitan unas pocas piezas o se quieren probar rápidamente varias iteraciones del diseño, la impresión 3D ofrece un plazo de entrega más rápido sin el tiempo de preparación que requieren los sistemas de mecanizado CNC. Esta tecnología permite realizar cambios rápidos en el diseño sin incurrir en costes significativos.
Los proyectos que requieren una optimización del peso mediante estructuras reticulares internas o ensamblajes consolidados se benefician enormemente de las capacidades de fabricación aditiva. Incluso si su diseño parece sencillo, la mejor práctica es exportarlo a formatos de archivo adecuados y evaluar si los métodos aditivos podrían ofrecer ventajas para su pedido CNC específico.
Yijin Solution | Soluciones eficientes de mecanizado CNC
La elección entre el mecanizado CNC y la fabricación aditiva depende de los requisitos específicos de su proyecto, incluida la complejidad del diseño, las necesidades de material, el volumen de producción y las especificaciones mecánicas. El mecanizado CNC ofrece una precisión y un acabado superficial superiores para la producción de grandes volúmenes, mientras que la fabricación aditiva permite diseños complejos y suele ser más económica para piezas de bajo volumen o muy personalizadas.
En Yijin Solution, estamos especializados en proporcionar servicios de mecanizado CNC de alta calidad para piezas personalizadas que cumplan sus especificaciones exactas. Nuestra experiencia ayuda a los clientes a tomar decisiones de fabricación para lograr resultados óptimos en términos de calidad, coste y tiempo de producción. Si necesita dibujos técnicos para la fabricación CNC o asistencia con CAD a la producción en menos tiempo, Contacto para ayudarle a elegir la mejor opción para su proyecto.
Preguntas frecuentes sobre el mecanizado CNC y la fabricación aditiva
¿Cómo se comparan los plazos de entrega entre el mecanizado CNC y la fabricación aditiva?
Los plazos de entrega del mecanizado CNC suelen aumentar con la complejidad de la pieza debido a los requisitos adicionales de configuración y programación. Las piezas sencillas pueden mecanizarse rápidamente, pero las geometrías complejas pueden requerir una preparación exhaustiva y múltiples operaciones. El plazo de entrega depende principalmente de la complejidad del diseño, la disponibilidad de material y los ajustes de la máquina.
Los plazos de fabricación aditiva dependen principalmente del volumen y la altura de construcción, más que de la complejidad geométrica. Una pieza compleja tarda aproximadamente lo mismo en imprimirse que una pieza sencilla de tamaño similar. Esta diferencia fundamental hace que la fabricación aditiva sea ventajosa para la creación rápida de prototipos de diseños complejos.
¿Cuáles son las perspectivas de futuro de estas tecnologías de fabricación?
Según Grand View Research, el mercado mundial de la fabricación aditiva está experimentando un rápido crecimiento y se espera que crezca a una tasa interanual anual de 23,3% de 2023 a 2030. Este crecimiento refleja la creciente adopción en todos los sectores y los continuos avances tecnológicos. El tamaño del mercado se valoró en 20 370 millones de USD en 2023 y se prevé que supere los 125 940 millones de USD en 2034, según Precedence Research.
El mecanizado CNC sigue evolucionando con avances en capacidades multieje, automatización e integración con flujos de trabajo digitales. La tecnología CNC moderna, incluidas las mejoras del software base y las innovaciones de las levas CNC, sigue siendo la columna vertebral de la fabricación de precisión y continuará siendo esencial para la producción de grandes volúmenes y los componentes de precisión en todos los sectores.
¿Cómo se compara el impacto medioambiental de estos métodos de fabricación?
Según un estudio de evaluación del ciclo de vida publicado en el Journal of Cleaner Production, la fabricación aditiva produce normalmente entre 25 y 30% menos emisiones de carbono que el mecanizado CNC de piezas complejas. Esta ventaja se debe principalmente a la reducción del desperdicio de material, ya que el mecanizado CNC a veces desperdicia hasta 90% del bloque de material original para geometrías complejas.
El consumo de energía varía considerablemente de un proceso a otro. Según el International Journal of Precision Engineering and Manufacturing-Green Technology, la fabricación aditiva de metales mediante fusión de lecho de polvo con láser consume aproximadamente entre 50 y 100 kWh por kg de material procesado, mientras que el mecanizado CNC tiene un promedio de 7 a 10 kWh por kg de peso final de la pieza. Sin embargo, si se considera todo el ciclo de vida, incluida la producción de material, la diferencia se reduce considerablemente.
