2,5-Achse CNC-Bearbeitung ist ein Zerspanungsverfahren, das sich in zwei Achsen (X und Y) bewegt, während die Z-Achse in diskreten Schritten zwischen den Schnitten bewegt wird. Im Gegensatz zur 3-Achsen-Bearbeitung kann die 2,5-Achse nicht in allen drei Dimensionen gleichzeitig verfahren werden, was sie ideal für die Herstellung prismatischer Teile (Komponenten mit flachen Oberflächen auf verschiedenen Höhen) und die Bearbeitung von Plattenmaterialien macht.
Die 2,5-Achsen-CNC-Bearbeitung ist kosteneffizient für spezifische Anwendungen und damit ein wertvolles Werkzeug für die Fertigungsindustrie. Unter Yijin HardwareWir sind hochqualifiziert in der Bereitstellung von hochwertigen 2,5-Achsen-CNC-Bearbeitungsdienstleistungen und nutzen fortschrittliche Technologien, um präzise Fertigungsanforderungen zu erfüllen.
Wichtigste Erkenntnisse
- Die 2,5-Achsen-CNC-Bearbeitung bewegt sich in zwei Achsen (X und Y) und in begrenztem Umfang auch in der Z-Achse, ideal für die Herstellung prismatischer Teile und Blechkomponenten.
- Zu den gängigen Anwendungen gehören Elektronikgehäuse, Halterungen für Kraftfahrzeuge, Gehäuse für medizinische Geräte, Werkzeuge für die Luft- und Raumfahrt sowie Rapid Prototyping aufgrund der Einfachheit, der Kosteneffizienz und der kurzen Durchlaufzeit.
- Im Vergleich zur 3-Achs-Vollbearbeitung bietet die 2,5-Achs-Bearbeitung eine einfachere Programmierung, geringere Kosten und einen schnelleren Betrieb für geeignete Geometrien, kann aber keine komplexen, glatt konturierten Oberflächen erzeugen.
Was ist 2,5-Achsen-CNC-Bearbeitung?
Die 2,5-Achsen-CNC-Bearbeitung bezieht sich auf ein Bearbeitungsverfahren, bei dem sich das Schneidwerkzeug in zwei Achsen (in der Regel X und Y) bewegt, während die dritte Achse (Z) in begrenztem Umfang separat bewegt wird. Dies steht im Gegensatz zur echten 3-Achsen-Bearbeitung, bei der sich das Werkzeug in allen drei Achsen gleichzeitig bewegen kann.
Bei der 2,5-Achsen-Bearbeitung schließt das Werkzeug die Bearbeitung in einer Z-Höhe ab, bevor es zu einer anderen Höhe fährt. Dieser stufenweise Ansatz erzeugt einen "2,5D"-Effekt - mehr als eine flache 2D-Bearbeitung, aber weniger leistungsfähig als eine vollständige 3D-Bearbeitung, die glatte, konturierte Oberflächen erzeugen kann.
Der Name "2,5-Achsen" spiegelt diese Positionierung zwischen 2-Achsen- und 3-Achsen-Fähigkeiten wider. Diese Bearbeitungsmethode ist in der Fertigung aufgrund ihrer Einfachheit und Kosteneffizienz für geeignete Teilegeometrien weit verbreitet.

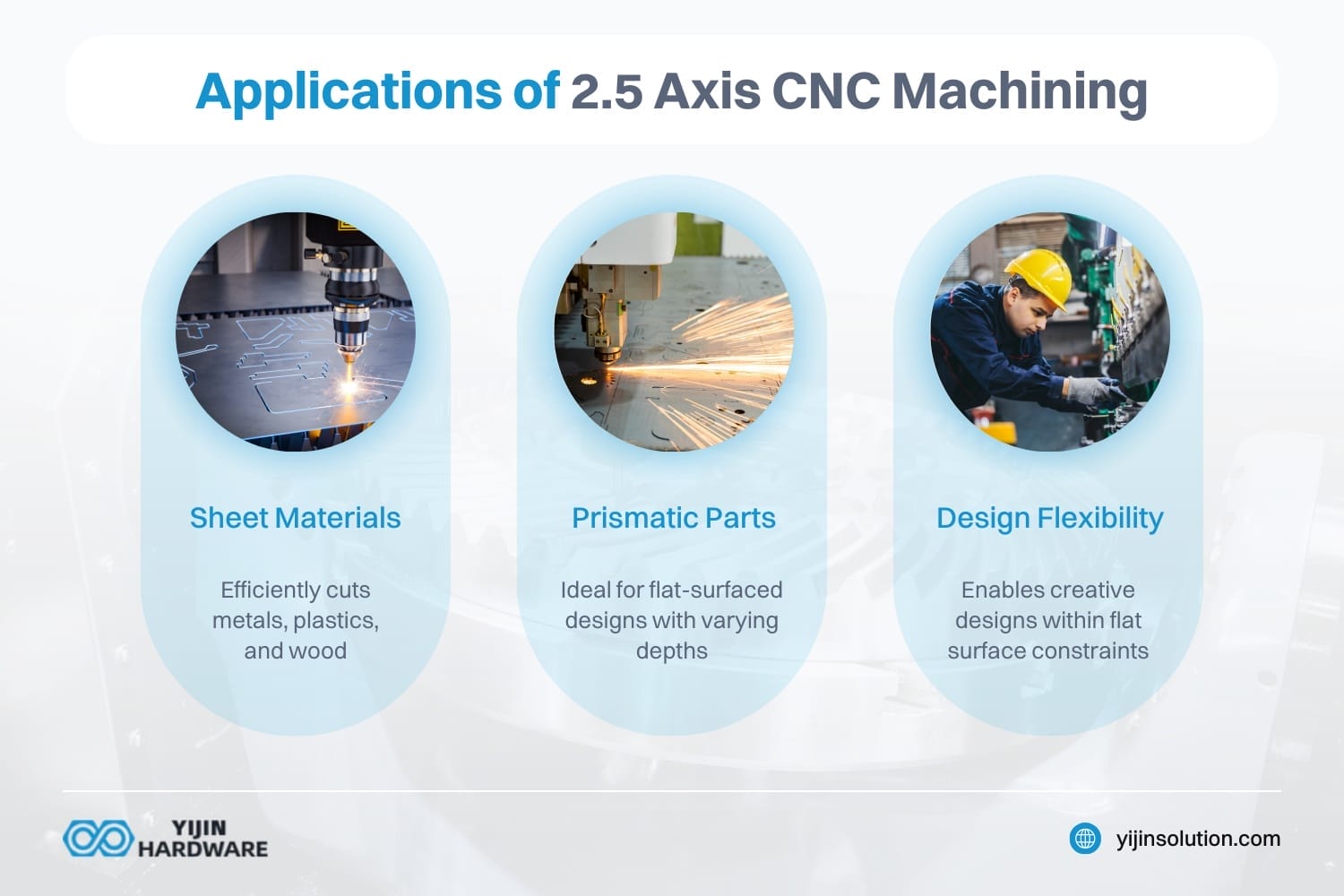

Was sind die Anwendungen der 2,5-Achsen-CNC-Bearbeitung?
Zu den Anwendungsbereichen der 2,5-Achsen-CNC-Bearbeitung gehören Plattenmaterialien, prismatische Teile und Designflexibilität. Die 2,5-Achsen-Bearbeitung ist auch in mehreren Spitzenindustrien anwendbar, die regelmäßig von der CNC-Bearbeitung beliefert werden, darunter die Elektronik-, Automobil- und Luftfahrtindustrie.
| Industrie | Gemeinsame Anwendungen | Wesentliche Merkmale |
|---|---|---|
| Elektronik | Elektronikgehäuse, Instrumententafeln, Kühlkörper, PCB-Halterungen | Innentaschen, Befestigungslöcher, Lüftungsschlitze, Ausschnitte für die Kabelführung |
| Automobilindustrie | Montagewinkel, Messplatten, Prototypenteile, Vorrichtungskomponenten | Befestigungslöcher, Ausrichtungsmerkmale, Taschen zur Gewichtsreduzierung, Montageschnittstellen |
| Medizinische | Gerätehalterungen, Gerätegehäuse, Laborbefestigungen, chirurgische Führungen | Präzisionsbohrungen, Flüssigkeitskanäle, Instrumentenhalterungen, sterilisierbare Oberflächen |
| Luft- und Raumfahrt | Einfache Halterungen, Plattenbauteile, Werkzeugvorrichtungen, nicht-strukturelle Teile | Leichtgewichtige Merkmale, hochpräzise Löcher, Einhaltung der Materialzertifizierung |
| Prototyping | Konzeptmodelle, Prüfvorrichtungen, Teile zur Designvalidierung, Kleinserienfertigung | Kurze Bearbeitungszeit, Entwurfsiterationen, Funktionstestfunktionen |
| Verarbeitung von Plattenmaterial | Maßgeschneiderte Paneele, Flache Komponenten, Abdeckplatten, Strukturelemente | Mehrere Taschentiefen, Durchschnitte, Kantenprofile, Musternachbildung |
| Prismatische Teile | Blöcke mit verschiedenen Merkmalen, mehrstufige Bauteile, Stufenteile | Flache Oberflächen in verschiedenen Höhen, senkrechte Wände, verschiedene Taschentiefen |
| Flexibilität bei der Gestaltung | Schnelle Prototypen, Entwurfsiterationen, kundenspezifische Komponenten | Kurze Bearbeitungszeit, kostengünstige Änderungen, Funktionsvarianten |
Welche Software und Werkzeuge werden für die 2,5-Achsen-CNC-Bearbeitung verwendet?
2.5-axis CNC machining relies on specialized CAM (Computer-Aided Manufacturing) software that generates toolpaths and converts designs into G-code machine instructions. These programs offer varying features specifically optimized for 2.5-axis operations and are widely used by companies offering CNC milling China services.
Siemens NX
Lösung auf Unternehmensebene mit fortschrittlicher Feature-Erkennung, die die Programmierzeit durch automatische Werkzeugweggenerierung um bis zu 90% reduziert.
SolidWorks CAM
Integrierte CAD/CAM-Lösung mit nahtlosem Design-to-Manufacturing-Workflow und integrierter Wissensdatenbank für die Standardisierung des Betriebs.
CAMWorks
Verfügt über eine automatische Feature-Erkennung (AFR), die über 20 Bearbeitungsmerkmale, einschließlich unregelmäßiger Taschen, identifiziert und so die Programmierzeit drastisch reduziert.
Fusion 360
Cloud-basierte Plattform mit umfangreichen Werkzeugwegstrategien und Simulationsfunktionen zu einem günstigeren Preis, ideal für kleine bis mittlere Betriebe
Darüber hinaus ist laut AutoDesk, Fusion 360 offers integrated CAD/CAM that allows users to set up jobs and perform effective 2.5 and 3-axis milling operations. This highlights the software’s capability to streamline milling processes.
Was sind die Arbeitsgänge bei der 2,5-Achsen-CNC-Bearbeitung?
Bei der 2,5-Achsen-CNC-Bearbeitung werden mehrere grundlegende Bearbeitungen durchgeführt, die mit begrenzten Z-Achsen-Bewegungen Merkmale in unterschiedlichen Tiefen erzeugen. Jeder Arbeitsgang verwendet spezifische Schneidwerkzeuge und Strategien, um Material zu entfernen und präzise Merkmale zu erzeugen.
- Gegenüber - Mit Planfräsern werden flache, ebene Oberflächen erzeugt, indem Material bis zu einer gleichmäßigen Tiefe abgetragen wird. Bei Planfräsarbeiten werden in der Regel Fräswerkzeuge mit größerem Durchmesser (2-6 Zoll) verwendet, um Material abzutragen und die Oberflächenqualität zu verbessern.
- Profilierung - Verwendet Schaftfräser zum Schneiden entlang der Außen- oder Innenkante des Profils eines Teils in verschiedenen Tiefen. Beim Profilieren wird die Grundform von Bauteilen mit Werkzeugen mit einem Durchmesser von 1/8″ bis 1″ hergestellt.
- Taschengeld - Erzeugt vertiefte Bereiche innerhalb eines Werkstücks mit Hilfe von Schaftfräsern, um Material bis zu einer bestimmten Tiefe zu entfernen. Taschenfräsbearbeitungen erfordern die Berücksichtigung von Eckenradien (bestimmt durch den Werkzeugdurchmesser) und verwenden häufig trochoidale Werkzeugwege für den Materialabtrag.
- Bohren - Verwendet Spiralbohrer, um präzise Löcher an bestimmten Stellen und in bestimmten Tiefen zu bohren. Bohrvorgänge erfordern oft geeignete Geschwindigkeiten und Vorschübe je nach Material und Lochdurchmesser.
- Anzapfen - Erzeugt Innengewinde in vorgebohrten Löchern mit Gewindebohrern. Die Gewindeschneidarbeiten müssen sorgfältig mit der Spindeldrehung synchronisiert werden, um eine Beschädigung des Gewindes zu vermeiden.
Diese Arbeitsgänge können in einer einzigen Aufspannung kombiniert werden, so dass komplexe prismatische Teile mit minimalen Werkzeugwechseln und Vorrichtungseinstellungen effizient bearbeitet werden können.
Wie lässt sich die 2,5-Achsen-Bearbeitung mit der 3-Achsen-Bearbeitung vergleichen?
Der Hauptunterschied zwischen der 2,5-Achs- und der 3-Achs-Bearbeitung besteht darin, wie sich das Schneidwerkzeug bewegt. Dieser grundlegende Unterschied wirkt sich auf Leistungsfähigkeit, Komplexität, Geschwindigkeit und Kosten aus.
| Merkmal | 2.5-Achsen-Bearbeitung | 3-Achsen-Bearbeitung |
|---|---|---|
| Achsenbewegung | X und Y gleichzeitig, Z in geringerem Ausmaß | Alle X, Y, und Z sind gleichzeitig |
| Teil Komplexität | Begrenzt auf prismatische Teile (ebene Flächen, Taschen, Profile) | Kann komplexe konturierte Oberflächen und organische Formen erzeugen |
| Komplexität der Programmierung | Einfachere Programmierung, kürzere Einrichtungszeit | Komplexere Programmierung, die fortgeschrittene CAM-Kenntnisse erfordert |
| Kosten der Maschine | Geringere Investitionen in Ausrüstung | Höhere Gerätekosten aufgrund komplexer Kontrollsysteme |
| Arbeitsgeschwindigkeit | Oft schneller bei geeigneten Geometrien | Kann bei komplexen Oberflächen langsamere Vorschubgeschwindigkeiten erfordern |
| Oberflächenbehandlung | Weniger raffiniert auf geneigten Flächen (gestuftes Erscheinungsbild) | Bessere Oberflächenqualität auf konturierten Oberflächen möglich |
| Anwendungen | Elektronikgehäuse, Halterungen, Flachbildschirme | Formhohlräume, geformte Oberflächen, komplexe Teile |

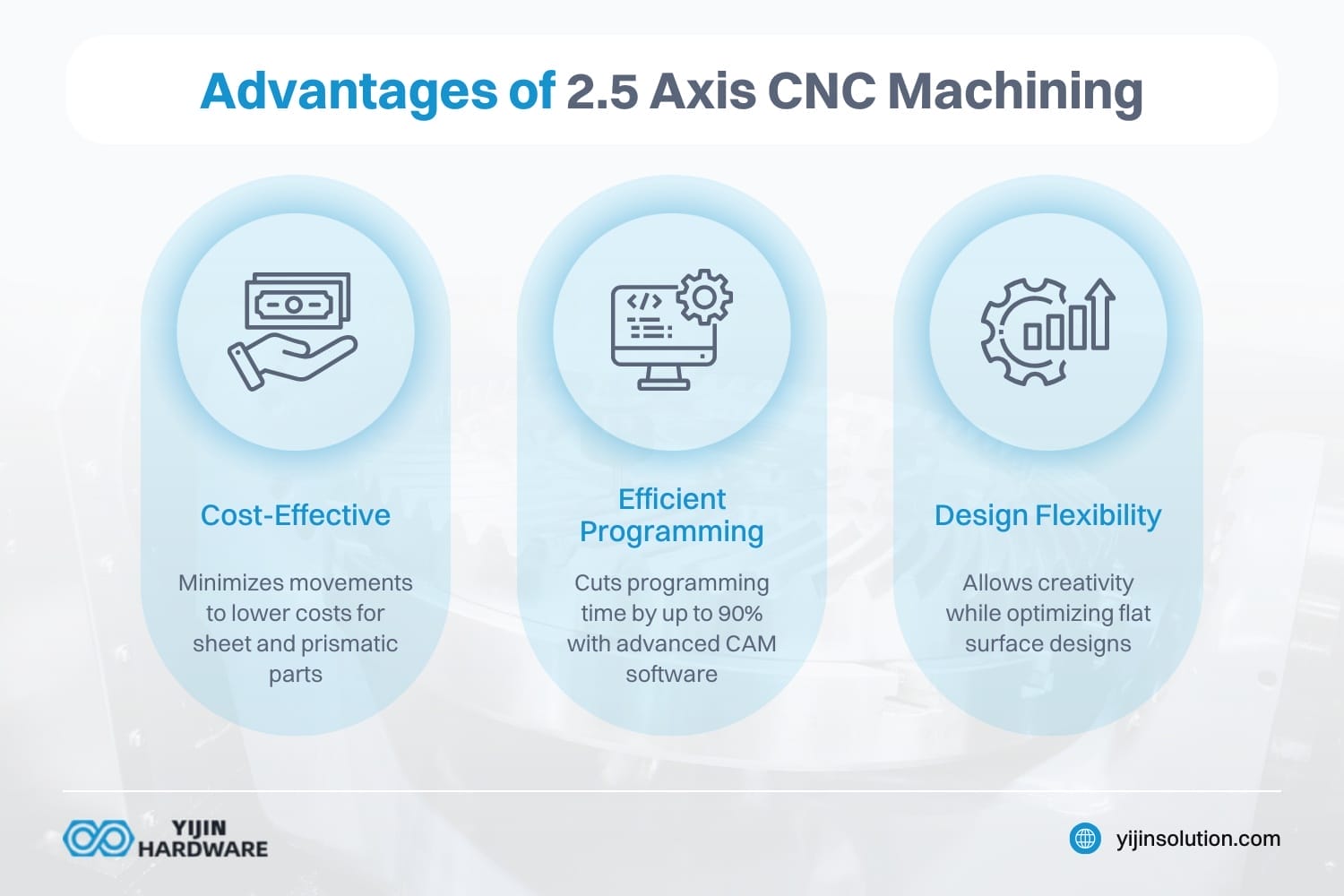

Vorteile und Beschränkungen
Die 2,5-Achsen-CNC-Bearbeitung bietet mehrere Vorteile, darunter die Kosteneffizienz bei der Herstellung von Teilen mit flachen Oberflächen und eine geringere Programmierzeit. Im Vergleich zur 3-Achsen-Bearbeitung ist sie jedoch bei der Bearbeitung komplexer 3D-Geometrien eingeschränkt.
| Vorteile der 2,5-Achsen-Bearbeitung | Grenzen der 2,5-Achsen-Bearbeitung |
|---|---|
| Kosteneffizienz - Geringere Ausrüstungsinvestitionen aufgrund einfacherer Steuerungssysteme und Mechanik | Geometrische Zwänge - Kann keine Hinterschneidungen, Entformungswinkel oder echte 3D-Konturflächen bearbeiten, die eine XYZ-Bewegung erfordern |
| Geschwindigkeit der Programmierung - Reduzierte Programmierzeit | Abgestuftes Erscheinungsbild - Erzeugt durch seine Z-Achsen-Bewegungen sichtbare "Treppenstufen" auf schrägen Flächen |
| Effizienz der Verarbeitung - Häufig schnellere Bearbeitungszyklen für geeignete Geometrien durch optimierte Werkzeugwege mit weniger Beschleunigung/Verzögerung | Probleme mit der Zugänglichkeit von Werkzeugen - Keine Annäherung an Werkstücke in anderen Winkeln als senkrecht zur Arbeitsfläche möglich |
| Geringere Ausbildungsanforderungen - Leichtere Erlernbarkeit für Bediener | Einschränkungen bei der Oberflächenbeschaffenheit - Weniger geeignet für die Erzielung feiner Oberflächengüten auf geneigten Flächen |
| Vereinfachte Vorrichtungen - Lösungen für die Werkstückspannung sind in der Regel weniger komplex und teuer | Einschränkungen der Funktion - Kann keine Spiralrillen oder Schlitze mit variabler Tiefe herstellen |
Yijin Hardware | Premium 2,5 Achsen CNC-Bearbeitung Dienstleistungen
Unter Yijin Hardwaresind wir auf erstklassige 2,5-Achsen-CNC-Bearbeitungsdienstleistungen spezialisiert. Unsere fortschrittlichen Maschinen und Software gewährleisten hochwertige Produkte mit präzisen Fertigungsanforderungen. Kontaktieren Sie uns heute um herauszufinden, wie unsere Dienstleistungen Ihre Fertigungsanforderungen erfüllen können. Mit unserem Fachwissen können Sie Teile mit ebenen Oberflächen präzise herstellen.
Was ist 2,5 Achsen CNC-Bearbeitung FAQs
Was bedeutet 2,5D in CNC?
2,5D bezieht sich in der CNC-Bearbeitung auf Bearbeitungen, bei denen die Tiefe kontrolliert, aber nicht kontinuierlich angepasst wird. Dieser Ansatz wird üblicherweise für Bohrungen, Taschen und Gravuraufgaben verwendet. Volumenbasierte Frästechniken verbessern die Effizienz durch Optimierung der Materialabtragungsstrategien. Software wie NX für die Fertigung hilft bei der Automatisierung der 2,5D-Werkzeugwegprogrammierung für eine rationelle Produktion.
Was sind die Unterschiede zwischen 3D-Druck und CNC-Fräsen?
Der 3D-Druck ist ein additives Verfahren, das Teile schichtweise aufbaut - ideal für komplexe Innengeometrien und Prototypen in kleinen Stückzahlen unter Verwendung von Kunststoffen, Harzen oder ausgewählten Metallen, aber im Allgemeinen langsamer und mit gröberen Oberflächengüten. CNC-Fräsen ist ein subtraktives Verfahren, bei dem Teile aus massiven Metall-, Holz- oder Verbundwerkstoffblöcken gefräst werden. Es bietet eine höhere Präzision, glattere Oberflächen und einen schnelleren Durchsatz bei größeren Serien, allerdings auf Kosten höherer Rüst- und Materialkosten.
Welche Materialien eignen sich am besten für die 2,5-Achs-Bearbeitung?
Das 2,5-Achsen-Fräsen eignet sich hervorragend für die Bearbeitung von prismatischem oder blechförmigem Material und ermöglicht die Herstellung von ebenen Flächen, Taschen, Schlitzen und Bohrungen in einer einzigen Aufspannung. Zu den typischen Materialien gehören Bleche wie Aluminium, Baustahl und Edelstahl sowie Nichteisenlegierungen wie Messing und Kupfer, die für ihre Kombination aus leichter Festigkeit und Korrosionsbeständigkeit geschätzt werden.
