Les coins intérieurs tranchants de la CNC : Ce qu'ils sont, pourquoi ils posent problème et comment les traiter

Les angles intérieurs vifs en usinage CNC sont des intersections intérieures sur une pièce fraisée : deux parois qui se rejoignent à 90 degrés sans congé spécifié. C’est l’un des problèmes de fabricabilité les plus courants sur les pièces usinées, car une fraise cylindrique ne peut physiquement pas atteindre un angle intérieur carré. Une fraise de 6 mm, par exemple, laisse au minimum un rayon de 3 mm dans toute poche qu’elle usine.

Ce guide explique pourquoi les angles intérieurs vifs apparaissent, ce qu'ils coûtent et comment les gérer, des simples modifications de conception à l'usinage par électroérosion à fil pour les pièces qui ont réellement besoin d'une arête vive. L'objectif est de garder la pièce fabricable sans perdre sa fonction.

Que sont les angles intérieurs vifs en usinage CNC ?

Un angle intérieur vif est toute intersection intérieure où deux parois ou surfaces se rejoignent à 90 degrés, ou presque, sans congé ni rayon spécifié. Sur un plan, cela ressemble à un angle droit net. Sur une pièce fabriquée, ce n'est presque jamais le cas.

Les angles externes se comportent différemment. Une fraise en rotation peut suivre le bord extérieur d'un bloc et laisser un angle externe net sans difficulté, puisque l'outil profile simplement le pourtour de la géométrie extérieure. Les angles internes sont le cas inverse. Lorsqu'une fraise cylindrique pénètre dans une poche ou une rainure, son propre diamètre l'empêche d'atteindre un angle droit.

La raison est que Fraisage CNC utilise un outil cylindrique rotatif pour enlever de la matière. Lorsque cet outil coupe le long d'une paroi puis change de direction pour couper le long d'une paroi adjacente, il décrit un arc dans l'angle. Le rayon minimal de cet arc est égal à la moitié du diamètre de l'outil. Une fraise en bout de 6 mm laisse un rayon minimal de 3 mm. Une fraise en bout de 10 mm laisse un rayon minimal de 5 mm. Des outils plus petits produisent des angles plus serrés, mais la relation n'atteint jamais zéro.

Pourquoi les angles intérieurs vifs posent problème dans les pièces usinées CNC

Bien concevoir la géométrie des angles influence l'assemblage, la fonction et le coût sur toute la durée de vie de la pièce. Lorsque les angles intérieurs sont spécifiés correctement, les trajectoires d'outil sont fluides, les temps de cycle restent prévisibles et la pièce s'assemble comme prévu. Mal spécifiés, ils augmentent le temps de cycle, le coût d'outillage et le risque de reprise.

• Contraintes d'usinabilité. Lorsqu’un outil pénètre dans un angle interne serré, il attaque davantage de matière sur l’arc intérieur. Cet engagement accru génère des efforts de coupe plus élevés et peut provoquer une déflexion de l’outil, surtout avec de petites fraises en bout en profondeur. Les avances diminuent. Dans les poches profondes et étroites aux angles serrés, le programmeur peut avoir besoin de plusieurs passes avec des outils de plus en plus petits pour approcher la géométrie spécifiée.
• Coût et délai. Les angles intérieurs serrés augmentent le coût de plusieurs façons. Les outils plus petits tournent plus lentement. Les changements d'outil multiples allongent le temps de cycle. Dans certains cas, un procédé secondaire tel que l'usinage par électroérosion à fil devient nécessaire. Une poche usinée en une seule opération avec un rayon d'angle généreux peut nécessiter trois opérations lorsque le plan exige des angles presque vifs.
• Ajustement fonctionnel. C'est là que cela compte le plus. Si une plaquette carrée, un palier ou un support d'accouplement doit s'appuyer à plat contre deux parois, même un faible rayon résiduel dans l'angle intérieur empêche un contact total. La pièce d'accouplement ne s'assemble pas, ou elle bascule sur le rayon et crée un assemblage instable. L'interférence d'assemblage due à des rayons intérieurs non prévus est l'une des raisons les plus fréquentes de retour des pièces de l'atelier pour examen.
• Risque qualité. Enfoncer des outils très petits dans des angles rentrants serrés dans des matériaux durs (inox, titane, aciers à outils) augmente le risque de rupture d'outil. Un outil cassé en pleine coupe peut mettre la pièce au rebut et endommager le montage. Le risque augmente avec le rapport longueur/diamètre.

Certains de ces problèmes sont involontaires. Les modèles CAO importés comportent souvent des arêtes vives par défaut. Les anciens plans sont repris sans relecture. Les designers travaillant sur l'esthétique spécifient parfois des angles intérieurs vifs sans mesurer l'impact en usinage. Une analyse DFM rapide avant le devis permet de détecter la plupart de ces cas.

Qu'est-ce que la règle des angles vifs ?

La règle des angles vifs dans Usinage CNC est une règle de conception : les rayons de congé intérieurs doivent être égaux ou supérieurs au rayon de l'outil de coupe utilisé, et le rayon doit être indiqué explicitement sur le plan plutôt que laissé comme “ vif ” ou non défini.

La conséquence pratique est que chaque angle intérieur d'une poche ou d'une rainure fraisée en CNC présente un rayon. Le concepteur doit en spécifier un avec lequel la pièce reste fonctionnelle, pour que l'usineur n'ait pas à deviner.

Un point de départ utile consiste à prévoir un rayon de coin au moins égal à 1,5 fois le rayon de l’outil. Pour une fraise en bout de 6 mm avec un rayon de 3 mm, cela signifie prévoir un rayon de coin d’au moins 4,5 mm. Ce dégagement réduit le pourcentage d’engagement de l’outil dans le coin, améliore finition de la surface, prolonge la durée de vie de l'outil et réduit le temps d'usinage.

Les poches plus profondes peuvent nécessiter des rayons plus grands. À mesure que la profondeur de poche augmente par rapport au diamètre de l’outil, la rigidité de l’outil diminue. Un rayon d’angle qui fonctionne à 5 mm de profondeur peut provoquer du broutement et une déflexion de l’outil à 25 mm de profondeur avec le même outil. Le rayon doit être proportionnel à la forme, et non rester à une valeur fixe quelle que soit la géométrie.

Quels rayons d'angle sont réellement réalisables en Usinage CNC?

Le tableau ci-dessous indique les rayons d'angle intérieurs minimaux approximatifs pour différents diamètres d'outil. Ces plages sont indicatives et reposent sur un outillage standard ; il ne s'agit pas de règles fixes applicables à chaque projet. La capacité réelle dépend de la matière, de la profondeur de poche, du rapport longueur/diamètre et du montage machine.

Plusieurs facteurs augmentent ou réduisent le rayon obtenable par rapport à ce que suggère le seul rayon de l'outil.

• Rapport longueur/diamètre de l'outil. Un rapport L/D supérieur à 4:1 augmente le risque de flexion et de broutement. Les formes plus profondes nécessitent soit un rayon d'angle plus grand, soit un outil plus rigide, souvent les deux.
• Dureté de la matière. L'aluminium est tolérant. L'inox et le titane ne le sont pas. Les matériaux plus durs exigent des montages plus rigides, donc généralement un outil plus gros et un rayon de coin plus grand.
• Géométrie de poche. Une poche traversante permet l'évacuation des copeaux et la circulation du liquide de coupe des deux côtés. Une poche borgne piège les copeaux et la chaleur au fond, surtout dans les angles. Les poches borgnes avec de petits rayons intérieurs figurent parmi les formes CNC les plus coûteuses à usiner de façon fiable.

Des rayons plus serrés nécessitent des outils plus petits, qui tournent plus lentement, fléchissent davantage et s'usent plus vite. Chaque réduction du diamètre d'outil augmente le temps d'usinage et le coût. Spécifier le plus grand rayon que la conception peut tolérer est presque toujours le bon choix.

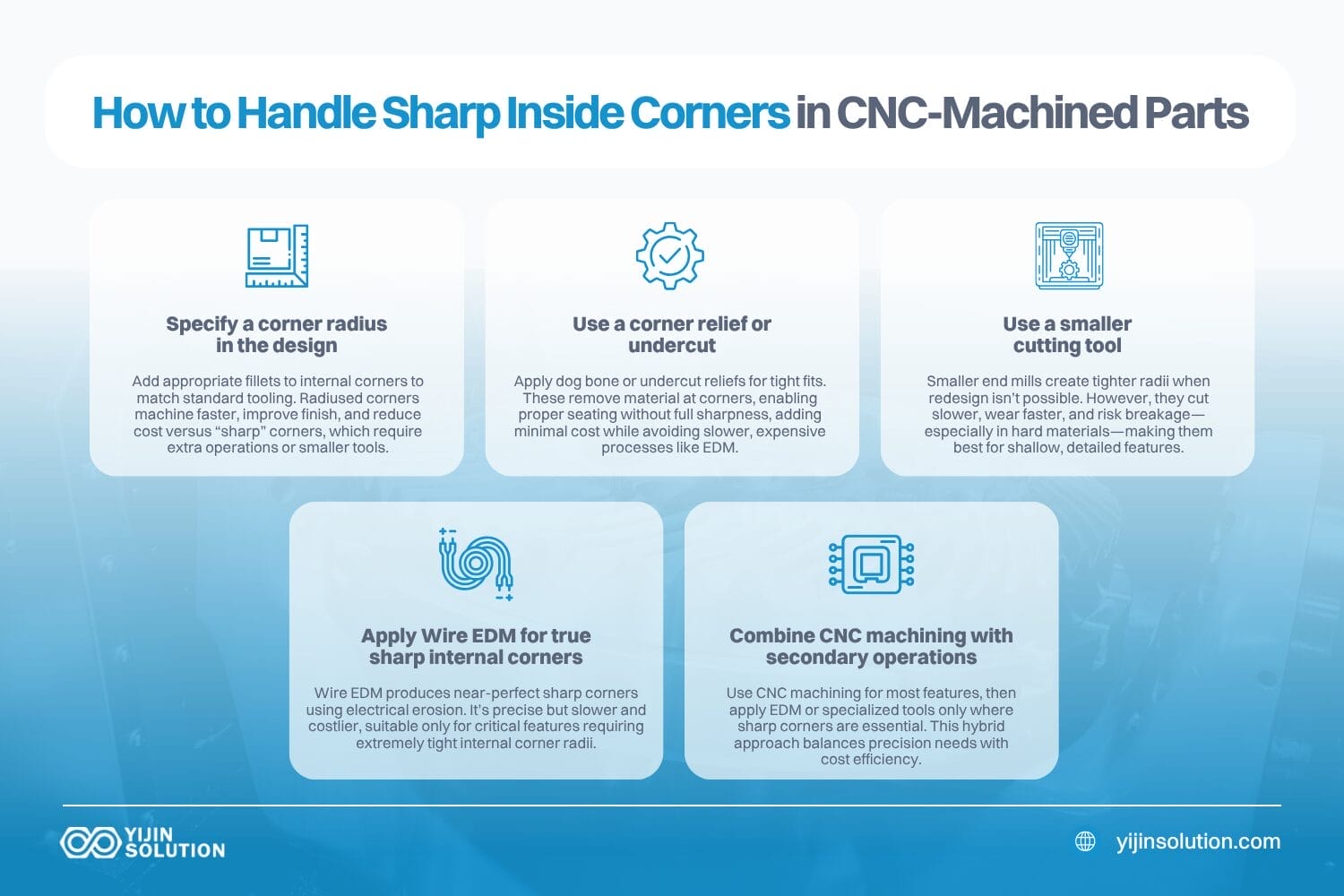

Comment gérer les angles vifs intérieurs en Pièces usinées CNC

La plupart des pièces n'ont pas besoin que chaque angle intérieur soit vif. Les approches ci-dessous fonctionnent ensemble comme un système. Une même pièce peut utiliser des rayons généreux sur des poches non fonctionnelles, un dégagement en os de chien là où vient se loger un support, et l'usinage par électroérosion à fil sur une rainure de clavette critique. La bonne combinaison dépend de la fonction de la pièce, pas d'une règle unique.

Spécifier un rayon d'angle dans la conception

C'est l'approche la plus simple et la plus économique. Ajoutez un congé ou un rayon d'angle dans les angles intérieurs correspondant à l'outillage disponible, plutôt que de laisser l'angle indéfini ou marqué comme “ vif ”.”

Un rayon de coin égal à au moins 1,5 fois le rayon de l'outil réduit l'engagement de l'outil dans le coin, améliore l'état de surface et prolonge la durée de vie de l'outil. Un congé de 4 mm sur une paroi de poche non fonctionnelle ne coûte presque rien à usiner. Laisser ce même coin “ vif ” impose soit une trajectoire d'outil spécifique avec un outil plus petit, soit une opération secondaire, deux solutions qui ajoutent du temps et du coût.

La question de conception mérite d’être posée tôt : ce coin doit-il être serré pour des raisons fonctionnelles, ou s’agit-il simplement de la valeur par défaut de la CAO ? La plupart du temps, c’est la valeur par défaut. Une revue de cinq minutes du modèle CAO avant de demander un devis permet de repérer les arêtes vives sur une géométrie importée que les concepteurs oublient souvent, et fait gagner des jours en aval.

Utiliser un dégagement d'angle ou une contre-dépouille

Lorsqu'un angle doit être plus serré que ce que l'outillage standard permet, typiquement quand une plaquette carrée, une clavette ou un bloc doit s'appuyer à plat contre deux parois, un dégagement d'angle résout le problème sans exiger un angle vif réel sur toute la surface.

Un dégagement en os de chien, parfois appelé congé en os, ajoute une petite poche circulaire à chaque angle intérieur. Le diamètre de la poche est supérieur au rayon de l'outil, ce qui permet à la fraise de dégager entièrement l'angle. La pièce d'accouplement s'appuie contre les surfaces planes, le dégagement assurant le jeu à l'intersection.

Les rainures en T et les dégagements d'angle reposent sur un principe similaire : on retire de la matière dans l'angle pour que le composant conjugué s'emboîte. L'impact sur le coût est minime, une seule trajectoire d'outil supplémentaire par angle, sans procédé secondaire. Par rapport à l'électroérosion à fil ou à enfonçage, les dégagements d'angle font gagner à la fois du délai et du budget.

Les dégagements en os de chien sont visibles sur la pièce finie. Pour les applications esthétiques, cela peut compter. Pour les assemblages structurels, les montages d'usinage et les poches internes, c'est rarement un problème.

Utiliser un outil de coupe plus petit

Une fraise plus petite produit un rayon d’angle plus petit. C’est parfois la bonne solution lorsque le rayon d’angle intérieur doit être serré et que la conception de la pièce ne peut pas être modifiée, par exemple sur une pièce existante ou une conception figée pour la production.

Le compromis est réel. Les outils plus petits tournent à des avances plus faibles, sont plus sensibles à la déviation et présentent un risque de casse plus élevé dans les matériaux durs. Une fraise en bout de 2 mm dans de l'inox 316 ne se comporte pas comme une fraise en bout de 2 mm dans de l'aluminium 6061. L'inox exige des vitesses de coupe plus faibles, des charges de copeau plus légères et des passes plus courtes.

Les outils de diamètre inférieur à 3 mm sont généralement réservés aux formes peu profondes avec un faible rapport longueur/diamètre. Un outil de 2 mm enfoncé à 15 mm de profondeur dans de l'acier à outils trempé cassera avant la fin de la coupe, et la pièce sera probablement mise au rebut.

Impact sur le coût : des outils plus petits augmentent à la fois le temps d'usinage et le coût d'outillage, en particulier dans les matières dures. L'approche convient aux poches peu profondes et aux détails fins, mais reste un dernier recours pour les formes profondes.

Appliquer l'usinage par électroérosion à fil pour des angles internes vifs

L'usinage par électroérosion à fil, ou Wire EDM, est le procédé standard pour réaliser des angles intérieurs presque vifs. Le fil-électrode suit la trajectoire programmée et coupe par érosion électrique, sans contact mécanique : le rayon obtenu dépend donc du diamètre du fil et de l'entrefer, et non de la géométrie de l'outil.

Un fil de 0,25 mm produit un rayon d’angle interne d’environ 0,13 mm. Un fil de 0,10 mm descend à environ 0,06 mm. C’est suffisamment proche de “ sharp ” pour presque toutes les applications d’ingénierie, y compris l’outillage de poinçonnage et de découpe, les clavetages de précision et les poches traversantes à tolérance serrée lorsqu’une pièce d’accouplement exige un angle quasi nul.

L'usinage par électroérosion à fil a ses contraintes. Il ne découpe que des formes traversantes, les poches borgnes sont donc exclues. Chaque forme nécessite un trou de départ pré-percé pour le passage du fil. Et le procédé est plus lent et plus coûteux par pièce que le fraisage CNC standard.

L'usinage par électroérosion à fil se justifie lorsque l'angle intérieur doit être réellement vif pour des raisons fonctionnelles et ne peut être résolu par un dégagement d'angle ou une légère modification de conception. Pour les angles intérieurs non fonctionnels, il ajoute du coût sans apporter de valeur.

Combiner l'usinage CNC avec des opérations secondaires

La plupart des pièces qui arrivent avec des “ angles intérieurs vifs ” sur le plan n'ont besoin que de quelques-uns de ces angles réellement vifs. Les autres sont esthétiques ou non fonctionnels.

Un flux de travail hybride traite cela efficacement. L'analyse DFM identifie les angles intérieurs fonctionnellement critiques. Les fraiseuses CNC standard usinent la majorité des caractéristiques de la pièce. L'électroérosion à fil, l'électroérosion par enfonçage ou un outillage spécialisé n'est appliqué qu'aux angles qui l'exigent.

Cette approche permet de maîtriser le coût unitaire, car le procédé secondaire coûteux est limité aux caractéristiques qui en ont réellement besoin. Le reste de la pièce est usiné à des temps de cycle standard avec un outillage standard, disponible dans notre Services d'usinage CNC.

C'est l'étape d'analyse DFM qui fait la différence. Sans elle, l'atelier soit chiffre la pièce entière comme si chaque angle nécessitait l'électroérosion, ce qui gonfle le coût, soit l'usine entièrement de façon conventionnelle et livre des angles hors spécification.

Décider chaque angle une fois, dès le plan

Choisir entre un rayon d'angle, un dégagement d'angle, un outil plus petit ou l'électroérosion à fil est une question de gamme d'usinage, et le moment le plus efficace pour y répondre est avant le début de l'usinage.

Les 136+ centres d'usinage CNC de Yijin Solution couvrent le travail 3, 4 et 5 axes pour les approches côté fraisage, avec l'électroérosion à fil disponible pour les angles qui doivent réellement être vifs. Chaque angle est traité individuellement lors de l'analyse DFM, afin qu'aucune électroérosion systématique ne se retrouve dans le devis.

Partagez votre plan de pièce pour obtenir le détourage angle par angle avant le chiffrage.

FAQ sur les angles vifs internes en usinage CNC

Les questions ci-dessous couvrent les interrogations les plus fréquentes des acheteurs sur la spécification et l'usinage des angles rentrants.

L'usinage CNC peut-il produire des angles internes vifs ?

L'usinage CNC ne permet pas d'obtenir une arête intérieure réellement vive avec des fraises en bout standard. La géométrie de l'outil laisse toujours un rayon au moins égal à la moitié du diamètre de la fraise. Des angles intérieurs réellement vifs nécessitent l'électroérosion à fil, l'électroérosion par enfonçage ou une dégagement d'angle dans la conception. Pour la plupart des applications, spécifier un rayon d'angle compatible avec l'outillage standard est l'approche la plus pratique et la plus économique.

Quel est le rayon d'angle intérieur minimal que je peux spécifier pour un usinage CNC ?

Le rayon de congé intérieur minimal dépend du plus petit outil que votre fabricant peut utiliser pour cette caractéristique, généralement entre 0,5 mm et 3 mm pour la plupart des applications de production. La profondeur de poche et la dureté du matériau influencent toutes deux ce qui est réalisable. Une fraise en bout de 2 mm peut produire un rayon de 1 mm dans de l'aluminium 6061 peu profond, mais le même rayon en profondeur dans de l'inox peut ne pas être réalisable. Une analyse DFM est la bonne façon de confirmer ce qui est réalisable pour une pièce spécifique.

Qu'est-ce qu'un dégagement en os de chien, et quand faut-il l'utiliser ?

Un dégagement en os de chien est une découpe circulaire ajoutée dans un angle intérieur, plus grande que le rayon de l'outil, qui permet à la fraise de dégager complètement l'angle et laisse la surface d'appui sans interférence. C'est la solution standard lorsqu'un insert carré, une clavette ou un bloc doit s'appuyer à plat contre deux parois. Le dégagement ajoute un temps d'usinage minime et évite le recours à des procédés secondaires comme l'électroérosion à fil.

L'électroérosion à fil est-elle toujours nécessaire pour des angles intérieurs vifs ?

Non. L'usinage par électroérosion à fil ne se justifie que lorsqu'un angle réellement vif est fonctionnellement requis et ne peut être résolu par une modification de conception. Pour la plupart des applications, un rayon d'angle ou un dégagement en os de chien est la bonne approche et coûte nettement moins cher. L'électroérosion à fil ajoute du délai et du coût, et doit être réservée aux formes qui exigent réellement un rayon proche de zéro.

Comment les rayons d'angle intérieurs influencent-ils le coût d'usinage ?

Des rayons de congé intérieurs plus serrés exigent des outils plus petits, des avances plus lentes et parfois des montages supplémentaires ou des procédés secondaires. Chaque réduction du diamètre d'outil augmente le temps d'usinage et le coût de l'outillage. Spécifier le plus grand rayon de congé intérieur que la conception peut tolérer est l'un des moyens les plus simples de réduire le coût unitaire sans modifier la fonction de la pièce.
