Вы когда-нибудь задумывались, как плоский металл превращается в детали автомобиля или корпуса бытовой техники? Это формовка листового металла. Мы берем плоские листы и сгибаем, штампуем или рисуем на них 3D-формы. Никакой резки или сверления. Мы просто изменяем форму того, что уже есть. В процессе формовки металл становится прочнее, потому что зерно повторяет новую форму.
Как это работает? Мы давим на металл достаточно сильно. Слишком мало силы - и ничего не происходит. Слишком большое - он ломается. Попадите в нужную точку, и металл навсегда примет новую форму. В наши дни мы используем для этой работы станки с компьютерным управлением. Формовка листового металла с ЧПУ дает сверхточные результаты даже при изготовлении тысяч одинаковых деталей.
Основные выводы
- Процесс формовки листового металла позволяет создавать сверхсложные трехмерные формы без потери материала, обеспечивая наилучшее соотношение прочности и веса.
- Такие кардинальные параметры, как коэффициент K, радиус изгиба, обратная пружина, зазор между пуансоном и матрицей, делают или разрушают ваш успех.
- Металлические материалы и их свойства (например, пластичность и направление зерен) оказывают огромное влияние на формуемость и качество конечной детали
- Передовые технологии формовки, такие как гидроформовка и электромагнитная формовка, позволяют создавать геометрии, которые раньше были невозможны
- Продуманная конструкция деталей из листового металла предотвращает распространенные дефекты и снижает производственные затраты

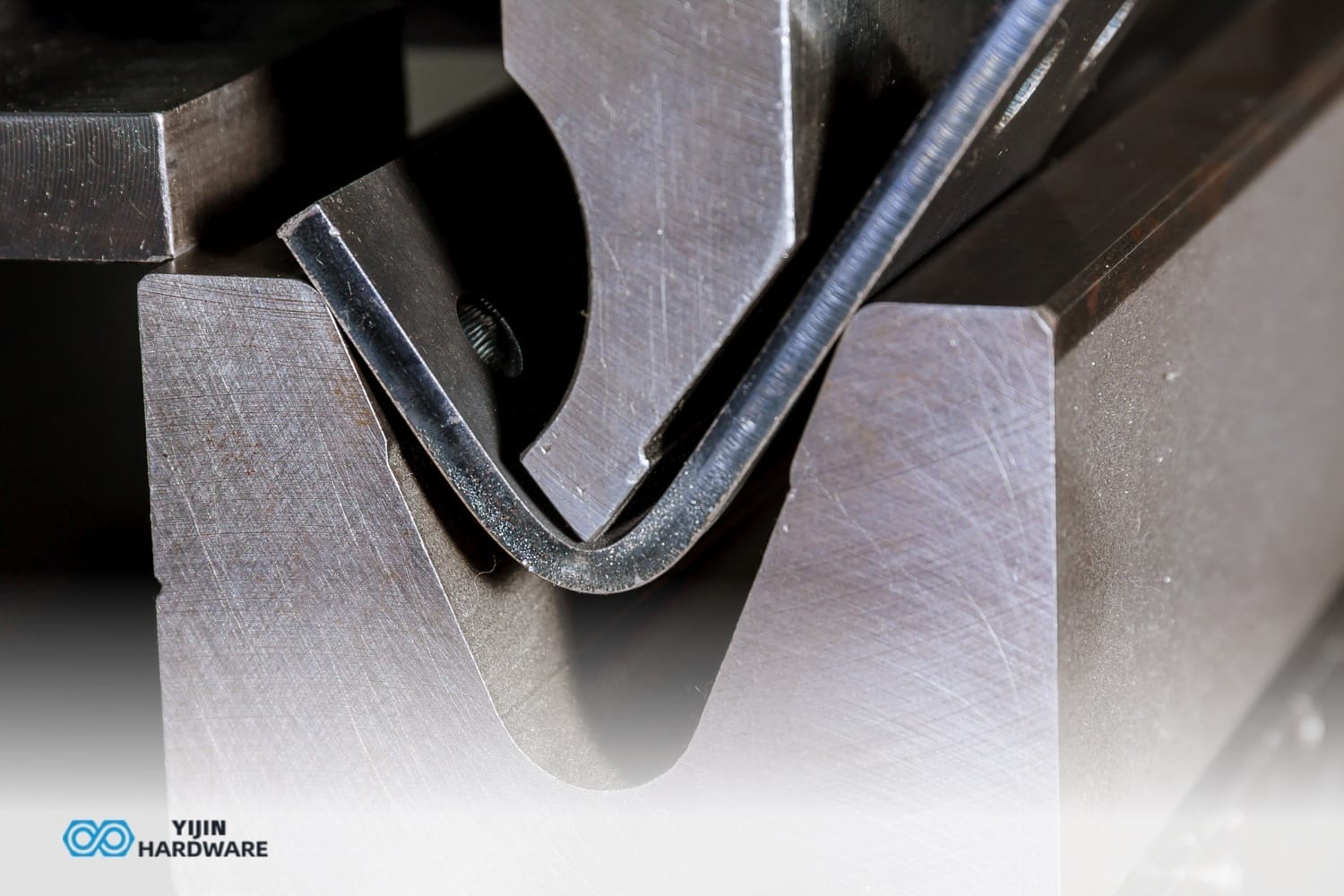

Что такое формовка листового металла?
Листовая штамповка берет плоский металл и изменяет его форму без добавления или удаления чего-либо. Думайте об этом как об оригами из металла с серьезным давлением. Мы просто сгибаем и штампуем. Затем мы вытягиваем металл в новые формы. Это фактически изменяет внутреннюю структуру металла. Это делает его намного прочнее, но при этом он легче, чем обработанные детали.
Это совершенно не похоже на методы резки. Мы сохраняем весь материал и просто переставляем его. Результат? Более прочные детали, потому что структура металла повторяет новую форму. Вот почему формованный листовой металл так хорошо подходит для кузовов автомобилей и деталей самолетов - большая прочность без лишнего веса.
Чаще всего мы работаем с тонкими материалами - менее 6,35 мм (1/4 дюйма). Все, что толще, называется листовой штамповкой. В зависимости от температуры существуют различные подходы: холодная формовка при комнатной температуре, теплая формовка при температуре 600-950 °C или горячая формовка при еще более высоких температурах. Каждый из них лучше подходит для разных листовых материалов.
| Тип формовки | Диапазон температур | Основные характеристики | Используется |
|---|---|---|---|
| Холодная штамповка | Ниже рекристаллизации | Повышает твердость, обеспечивает точность | Автомобильные панели, корпуса для электроники |
| Теплая формовка | 600-950 °C | Комбинированные преимущества, однородная поверхность | Компоненты из сложных стальных сплавов |
| Горячая штамповка | Выше рекристаллизации | Требуется меньшее усилие, сложные геометрические формы | Крупные структурные компоненты |
Каковы основные процессы формовки листового металла?
Давайте разберем основные способы придания формы листовому металлу:
- Вероятно, в первую очередь вы представляете себе гибку - мы используем листогибочный пресс или штампы для создания углов и сгибов.
- При глубокой вытяжке металл затягивается в полость штампа для изготовления чашеобразных или полых деталей.
- Штамповка металла использует подобранные инструменты (как формочки для печенья на стероидах) для быстрого производства идентичных деталей.
- Гидроформовка - это модный вариант: вместо твердого инструмента мы используем воду или масло под высоким давлением. Жидкость выталкивает металл в форму, обеспечивая равномерную толщину по всей поверхности.
- При прокатке металл проходит через ряд роликов, постепенно придавая ему нужную форму. Идеально подходит для изготовления длинных изделий с одинаковым сечением.
Этапы глубокой вытяжки
- Этап 1: Чистый лист удерживается между компонентами штампа
- Этап 2: Первый контакт с пуансоном и начало пластической деформации
- Этап 3: Подача материала в полость матрицы с утончением
- Этап 4: Окончательная формовка с заполнением углов и компенсацией пружин
Что делает или ломает ваши детали из листового металла?
Давайте поговорим о цифрах, которые действительно важны при формовке листового металла. Во-первых, это коэффициент K - он показывает, насколько сильно металл перемещается при гибке. У разных металлов разные коэффициенты K. Для этого мы используем формулу. K = t/T. Чтобы вы знали, t - это расстояние от внутреннего изгиба до нейтральной оси. T - общая толщина.
Радиус изгиба - это то, что можно сделать или сломать. Слишком маленький - и деталь треснет. Для каждого металла нужны разные минимальные значения - алюминий должен быть в 1,5-3 раза толще материала, мягкая сталь может выдержать 1-2 раза, а нержавеющая сталь - 2-4 раза. Пренебрегайте этим правилом на свой страх и риск!
Вы когда-нибудь замечали, как металл пытается отскочить назад после сгибания? Это пружинящая спинка. Нам приходится перегибать детали на нужную величину, чтобы получить точные размеры. Для этого мы используем причудливую математику с формулами припусков на изгиб (BA) и вычетов на изгиб (BD). Ошибитесь в этих расчетах, и вы получите груду дорогого металлолома!
| Параметр | Формула/диапазон | Важность | Материальное воздействие |
|---|---|---|---|
| K-Factor | K = t/T | Определяет растяжение материала | 0,33 для алюминия; 0,40-0,50 для нержавеющей стали |
| Радиус изгиба | 1.0T-4.0T | Предотвращает растрескивание | Для работы с более твердыми материалами требуется больший радиус |
| Springback | Функция упругости материала | Влияет на конечные размеры | Более высокая прочность высокопрочных материалов |
| Очистка штампа | C = (P-D)/2 | Контролирует качество кромки | 5-20% толщины материала |
Как ведут себя различные металлы во время формовки
Выбор металла имеет огромное значение для формовки. Нержавеющая сталь? Суперпрочный, не ржавеет, но сопротивляется при формовке. Алюминий? Легкий, легко формируется, но сильнее пружинит. Медь и латунь? Отличная пластичность, проводят электричество как чемпионы, но за них придется заплатить.
Направление зерна имеет большое значение. Думайте о металле, как о дереве с зерном. Формируйте поперек зерна, и все будет хорошо. Формируйте по направлению зерна, и у вас появятся трещины. Чем толще металл, тем больше должен быть радиус изгиба - это просто физика.
Листовой металл обладает индивидуальными характеристиками, называемыми n-value и r-value. Более высокое значение n означает, что металл растягивается более равномерно - отлично подходит для формовки на растяжение. Более высокое значение r означает, что он сопротивляется истончению - идеально для глубокой вытяжки. Это как узнать, кто лучше бегает - спринтер или марафонец!
| Материал | Формуемость | Прочность | Приложения |
|---|---|---|---|
| Нержавеющая сталь | Умеренный | Высокий | Медицина, пищевая промышленность, архитектура |
| Алюминий | Хорошо | Умеренный | Аэрокосмическая промышленность, электроника, оборудование для активного отдыха |
| Холоднокатаная сталь | Превосходно | Умеренно-высокий | Автомобили, бытовая техника, конструкционные элементы |
| Сталь HSLA | Ограниченный | Очень высокий | Конструктивные элементы, тяжелое оборудование |
| Медь/латунь | Превосходно | Низкий-умеренный | Электрические компоненты, теплообменники |
Конструкторские хитрости для улучшения деталей из листового металла
Smart дизайн имеет значение для листового металла. Первое правило: радиус изгиба должен быть как минимум равен толщине материала. Меньше - значит, можно получить трещины. Отверстия должны быть не меньше толщины листа, и располагайте их на расстоянии не менее трех толщин листа от любого изгиба. Поверьте, ваш цех скажет вам спасибо.
Для фланцев используйте следующее простое правило: длина должна составлять 4× толщина материала + радиус изгиба. Это дает достаточно материала для правильной формы без лишних затрат металла. Когда изгибы приближаются к вырезам, добавьте вырезы для облегчения изгиба шириной не менее 1,5× толщина материала. Эти маленькие надрезы предотвращают разрывы.
Обычно мы выдерживаем ±0,005″ между элементами и ±0,010″ от изгибов до краев. Неплохо, правда? Перед производством всегда проводите анализ DFM (Design for Manufacturability). Поиск проблем на экране гораздо дешевле, чем в цеху!
Правила дизайна, которые избавляют от головной боли
- Минимальный радиус изгиба ≥ 1× толщина материала - небрежно отнеситесь к этому и увидите, как все треснет
- Отверстия должны быть не менее 3× толщины материала от сгибов - иначе они деформируются
- Делайте фланцы толщиной не менее 4× толщина материала + радиус изгиба - устойчивость не является обязательной.
- Дополнительные рельефные надрезы шириной 1,5× толщины материала - предотвращают неприятные разрывы
- Используйте одинаковые радиусы изгиба во всех случаях - работники цеха угостят вас обедом
Новая технология навсегда изменит листовой металл
В последнее время мир производства листового металла серьезно обновляется. Современная формовка листового металла включает в себя революционные технологии, которые меняют весь производственный процесс. Гидроформовка использует давление жидкости (до 100 МПа!). Жидкость выталкивает металл в форму, обеспечивая идеальную толщину всех металлических деталей. Производители автомобилей и самолетов любят этот процесс, используемый для изготовления легких деталей сложной формы.
Электромагнитная формовка подобна волшебству - она использует магнитные импульсы для придания формы металлу, даже не прикасаясь к нему. Он прекрасно подходит для алюминиевых и медных деталей. Отсутствие контакта с инструментом означает отсутствие следов на поверхности. Это идеально подходит для деталей, которые должны хорошо выглядеть. Особенно для заказчиков услуг по изготовлению листового металла, нуждающихся в идеальном отделка.
Инкрементная листовая штамповка - это подход к процессу производства по принципу "сделай сам".
Формовочный инструмент с ЧПУ постепенно придает металлу нужную форму. Никаких дорогостоящих штампов. Такая формовка листового металла требует минимальных инвестиций в оснастку. Она отлично подходит для прототипы или небольшие пробеги. Флексформинг использует резиновую мембрану, за которой находится давление жидкости - что-то вроде более дешевого кузена гидроформинга, но при этом позволяет создавать высококачественные металлические детали с помощью процесса, используемого ведущими производителями.
По мнению некоторых эксперты, В 2025 году объем рынка листового металла составит около $341,8 млрд.
Технологии формовки завтрашнего дня сегодня
- Многоточечное формирование: Словно кровать с булавками, которые перестраиваются в любую форму - бесконечная возможность адаптации!
- Формовка теплого алюминия: Нагрейте его настолько, чтобы он стал гнущимся - идеально для сложных сплавов.
- Формирование с помощью лазера: Лазеры размягчают именно те места, которые вам нужны, - очень точно.
- Горячая газовая штамповка для высокопрочных сталей: Заставляет сотрудничать даже самые прочные металлы
- Сервопрессовая формовка: Управляемые компьютером движения пресса для идеальных деталей каждый раз
Как мы следим за тем, чтобы каждая деталь была идеальной
Качество не бывает случайным. Мы используем оптическое сканирование для сравнения реальных деталей с моделями CAD в режиме реального времени. Эти современные камеры улавливают даже крошечные отклонения, не царапая ваши детали. Стандарты ISO 9001 позволяют всем честно понять, что на самом деле означает “хорошо”.
Перед началом формовки мы проверяем, что на самом деле представляет собой металл, используя протоколы испытаний материалов (MTR). Они подтверждают химический состав и механические свойства. Инспекция первого изделия (FAI) проверяет первое изделие на соответствие проектным спецификациям, прежде чем приступить к изготовлению новых. Это позволяет выявить проблемы на ранней стадии, когда их дешевле устранить.

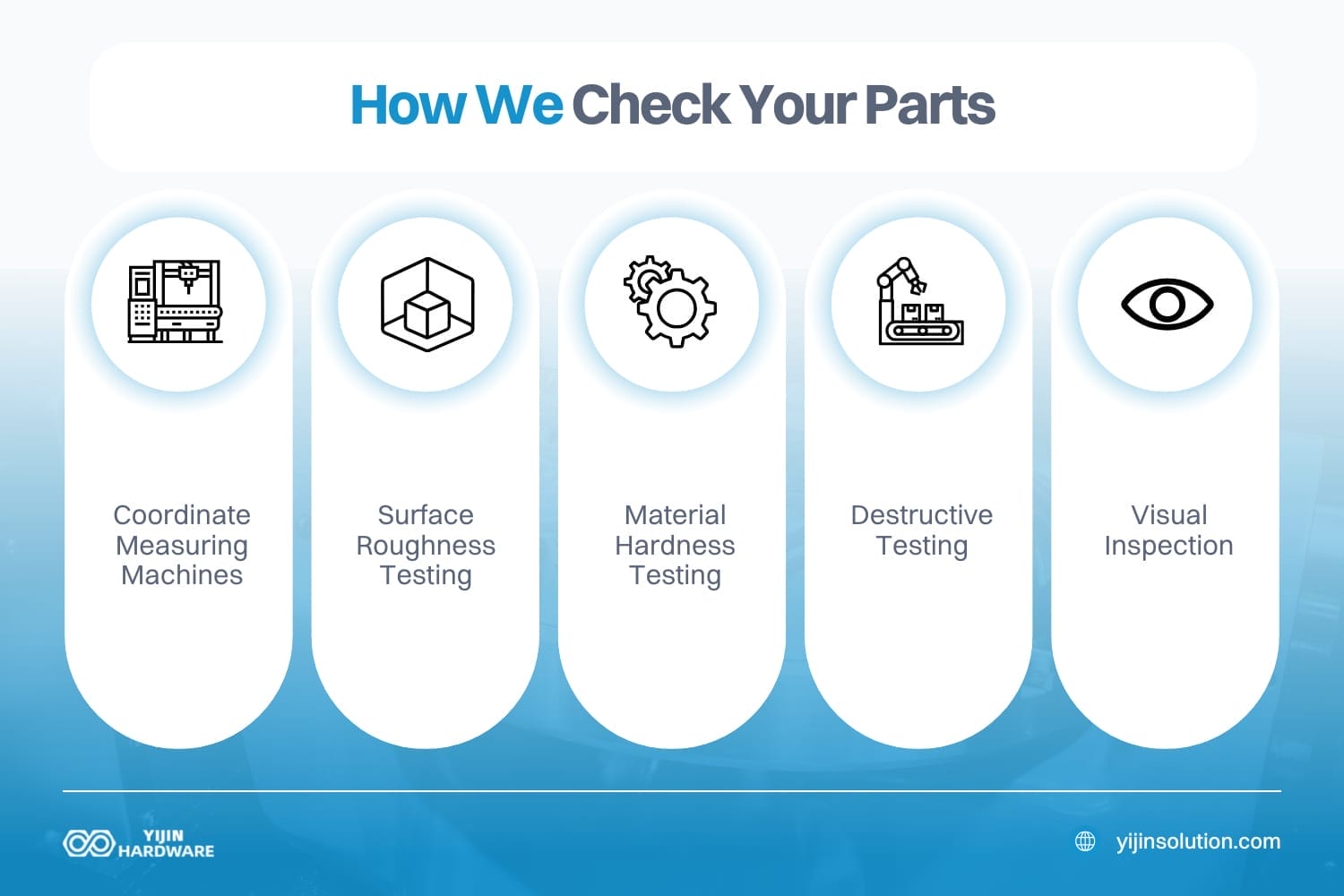

Как мы проверяем ваши детали
- Координатно-измерительные машины (КИМ) для получения точных размеров - вплоть до микрон
- Проверка шероховатости поверхности для идеальной отделки - глаже, чем у младенца
- Испытания на твердость материала для проверки прочности - достаточно прочные для работы
- Разрушающие испытания образцов деталей - мы ломаем некоторые из них, чтобы ваши не сломались
- Визуальный контроль для выявления поверхностных проблем - потому что роботы не могут уловить все.
Готовы ли вы приобрести металлические детали высшего класса?
Yijin Solution располагает лучшими методами формовки, и мы используем самые лучшие материалы для производства листового металла. Наша команда точно знает, что нужно делать. В производственном процессе мы сочетаем наши методы с новейшими технологиями.
Производство листового металла - это множество кардинальных решений. Это и тоннаж пресса, и последовательность гибки. А также компенсация пружинящего отката для каждого отдельного кусочка листового металла.
Свяжитесь с нашей командой инженеров сегодня для изготовления листового металла на заказ.
Часто задаваемые вопросы о методах формовки листового металла
В чем разница между формовкой и изготовлением листового металла?
Формовка - это просто изменение формы металлических листов без добавления или удаления материала - подумайте о гибке и вытяжке. Изготовление - это целая энчилада: формовка, резка, соединение и финишная обработка вместе. Думайте о формовке как об одном из этапов большого процесса изготовления, направленного на изменение формы путем деформации.
Как вы предотвращаете слишком тонкие детали во время глубокой вытяжки?
Все дело в контроле давления держателя заготовки, использовании правильной смазки и правильном радиусе углов штампа. Усилие прижима заготовки должно быть достаточным, чтобы предотвратить образование складок, но при этом обеспечить поступление металла в штамп. Многие мастерские используют разное давление во время цикла - сначала более тугое, затем ослабевающее по мере вытяжки.
Можно ли сделать резьбу в листовом металле во время формовки?
Обработка листового металла не может напрямую создавать функциональную резьбу, как это делает механическая обработка. Но мы можем создавать элементы, готовые к резьбе, с помощью экструзии, ямочного или клинового прессования, которые подготавливают металл для резьбообразующих крепежных элементов. Для создания настоящей резьбы мы обычно сначала формируем деталь, а затем добавляем резьбу с помощью вторичных операций, таких как накатывание или нарезание резьбы.
