ISO 13485 Certified Medical Screw & Fastener Machining
Medical CNC screw machining produces precision-threaded components for implantable devices, surgical instruments, and diagnostic equipment. Yijin Solution machines these parts to tolerances of ±0.0002 inches using ISO 13485:2016-certified Swiss-type CNC processes and medical-grade materials — including 316LVM stainless steel and Ti-6Al-4V ELI titanium — for медицинский device manufacturers with the strictest compliance requirements.
- ⬤Сервис
- ⬤Ваши данные
- ⬤Отправить
Что такое медицинская винторезная обработка с ЧПУ?
Medical CNC screw machining produces threaded components for the medical industry using Swiss screw machine technology with guide bushings. The guide bushing positions the workpiece within 0.05 mm of the cutting tool, minimizing deflection and maintaining dimensional accuracy throughout the cut.
Швейцарский тип Токарные станки имеют конструкцию со скользящей бабкой, которая уменьшает прогиб при обработке очень маленьких деталей. Это делает их одним из лучших вариантов для обработки небольших медицинских деталей. Многоосевые возможности позволяют выполнять множество различных операций одновременно, что сокращает длительность циклов.
Швейцарский станок Pros для производства медицинских компонентов
- Опора направляющей втулки: Устанавливает заготовку в пределах 0,05 мм от режущего инструмента, чтобы уменьшить отклонение на много
- Раздвижная бабка: Создает движение по оси Z при сохранении опоры, что важно для тонких деталей.
- Многоосевая обработка: Выполняет до 5 одновременных операций для создания сложных деталей
- Тепловая компенсация: Поддерживает стабильность размеров на всех этапах производства
Standard CNC Turning vs Swiss Screw Machining
| Фактор | Стандартная токарная обработка с ЧПУ | Swiss Screw Machining |
|---|---|---|
| Part diameter range | 6 mm and above | 0.5–32 mm |
| Workpiece support | Chuck only | Guide bushing within 0.05 mm of tool |
| Deflection on slender parts | High — limits tolerance | Minimal — enables ±0.0002″ accuracy |
| Simultaneous operations | 3–4 axes typical | Up to 5 axes |
| Best suited for | Larger housings, flanges, valve bodies | Bone screws, implants, micro-fasteners |
| Surface finish achievable | Ra 0.4–1.6 µm | Ra 0.2–0.8 µm |
Мировой рынок медицинских винтов и пластин оценивался в 1,43 миллиарда долларов США в 2023 году и, как ожидается, достигнет 2,57 миллиарда долларов США к 2032 году, при этом ежегодно в мире производится около 900 миллионов медицинских деталей.

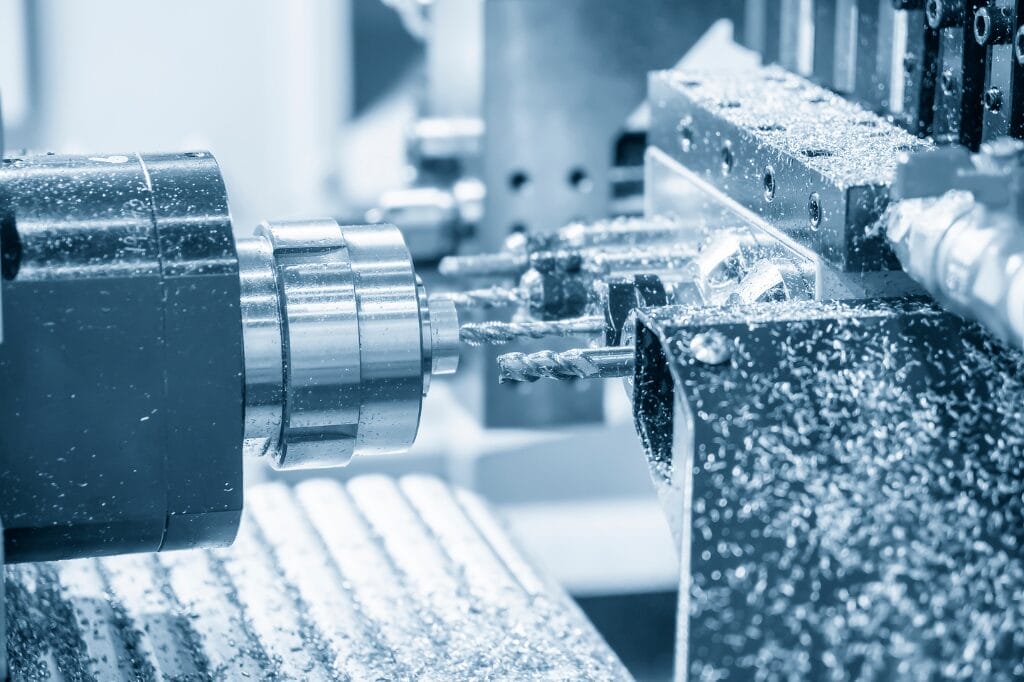

What Medical CNC Machining Services does Yijin Solution Offer?
Yijin Solution предоставляет комплексная обработка Мы предлагаем широкий спектр услуг для производителей медицинского оборудования по всему миру. Наши процессы, сертифицированные по стандарту ISO 13485, обеспечивают прецизионную обработку компонентов для ортопедических, стоматологических, сердечно-сосудистых и нейрохирургических применений с документальным подтверждением для обеспечения стабильной работы.
Мы специализируемся на производстве костных винтов, соответствующих стандартам ASTM F543, компонентов стоматологических имплантатов, компонентов сердечно-сосудистых устройств и медицинских деталей на заказ для уникальных применений. Каждый компонент проходит тщательный контроль с использованием современного метрологического оборудования для проверки критических размеров и характеристик поверхности.
Специализированные подходы к производству
- Технологии формирования резьбы: Холодная штамповка, фрезерование резьбы и спиральная интерполяция
- Производство шестигранников с внутренним шестигранником Torx: Специализированная фрезеровка для элементов привода
- Формирование головки винта: Прецизионное ЧПУ для головок с точными характеристиками крутящего момента
- Обработка поверхности: Постобработка для оптимальной биосовместимости
Our medical component machining capabilities cover turning, precision Фрезерование с ЧПУ, boring, facing, and threading operations across all standard medical screw profiles. Thread formation uses one of three methods depending on the application: cold forming work-hardens the thread surface for superior fatigue strength in bone screws; thread milling delivers the tightest dimensional profiles for implant-grade tolerances; and helical interpolation handles difficult materials like Ti-6Al-4V where tool pressure must stay controlled.
Unlike general machine shops, we implement NC macro programming for thread turning that maintains constant contact area between tool and workpiece. This prevents the increasing cutting resistance that occurs with conventional methods—critical for small-diameter medical screws where tool deflection directly affects thread profile accuracy.
Какие материалы используются для обработки медицинских винтов с ЧПУ?
Для обработки винтов с ЧПУ в медицинской сфере используется преимущественно 316LVM нержавеющая сталь и Ti-6Al-4V ELI титанна долю которых приходится 90% всех медицинских винтов, производимых ежегодно. Эти специализированные материалы обладают биосовместимостью, коррозионной стойкостью и механическими свойствами, необходимыми для имплантируемых медицинских устройств и хирургических инструментов.
Нержавеющая сталь 316LVM имеет особый химический состав, обеспечивающий превосходную коррозионную стойкость в физиологических средах при сохранении высокой прочности и усталостной прочности. Этот вакуумно-плавленый вариант обеспечивает превосходную микрочистоту и однородность структуры по сравнению со стандартной 316L стальчто делает его одним из наиболее часто используемых материалов в медицинской обработке с ЧПУ.
Сравнение свойств материалов
| Недвижимость | Нержавеющая сталь 316LVM | Ti-6Al-4V ELI Титан | PEEK |
|---|---|---|---|
| Плотность | 8,0 г/см³ | 4,43 г/см³ | 1,3 г/см³ |
| Прочность на разрыв | 490-690 МПа | 860-965 МПа | 90-100 МПа |
| Биосовместимость | Превосходно | Превосходный | Превосходно |
| Устойчивость к коррозии | Очень хорошо | Превосходно | Превосходно |
| Совместимость с МРТ | Ограниченный | Ограниченный | Превосходно |
Исключительное соотношение прочности и веса титана Ti-6Al-4V ELI и его биосовместимость делают его идеальным для медицинских имплантатов, а его особый состав обеспечивает стабильную работу в биологических средах. Для специальных применений мы также обрабатываем полимер PEEK, обеспечивающий костеподобные механические свойства и отличную биосовместимость, необходимые для медицинских применений.

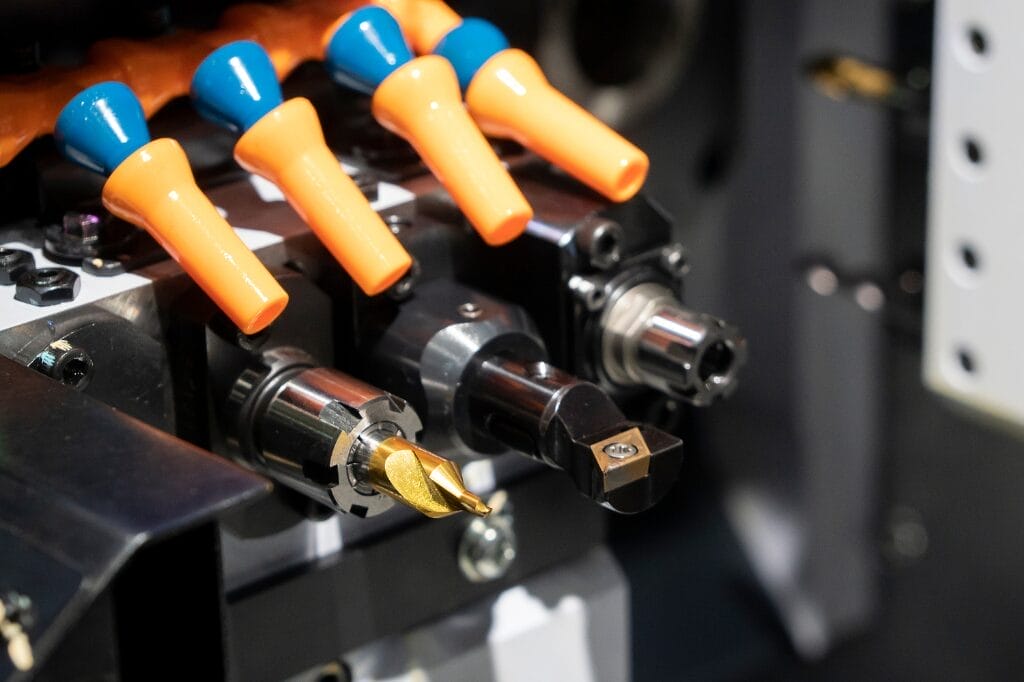

How does Yijin Solution Ensure Precision in Medical Components?
Yijin Solution ensures exceptional precision through advanced CNC Swiss screw machines specifically calibrated for medical manufacturing. These specialized machines maintain positional accuracy within 0.0002 inches through a unique sliding headstock mechanism that supports workpieces with guide bushings positioned near the cutting tool.
Наши услуги по прецизионной обработке включают в себя специализированные приспособления, предназначенные для компенсации сопротивления резанию и предотвращения деформации во время обработки, что особенно важно для медицинских винтов малого диаметра с низкой жесткостью. Мы внедряем запатентованные макропрограммы с ЧПУ, которые улучшают методы обработки резьбы и предотвращают увеличение сопротивления резанию, возникающее при использовании традиционных методов обработки.
Основные показатели точности для медицинских компонентов
- Допуски на размеры: ±0,0002 дюйма (±0,005 мм) для критических элементов
- Шероховатость поверхности: Значения Ra не более 0,2 мкм для имплантируемых компонентов
- Точность профиля резьбы: В пределах 0,0005 дюйма для медицинских винтов
- Концентричность: В пределах 0,001 мм для вращающихся компонентов
В одном из задокументированных случаев наш специализированный подход позволил сократить время цикла с 8 минут до 2 минут на деталь при увеличении срока службы инструмента со 100 деталей на инструмент до 1 600 деталей, что обеспечило годовую экономию затрат в размере $133 468 при повышении точности и согласованности, необходимых при производстве медицинского оборудования.
Каковы области применения механически обработанных медицинских деталей?
Обработанные медицинские детали выполняют важнейшие функции в ортопедической, стоматологической, сердечно-сосудистой и нейрохирургической практике. Костные винты и крепежные детали составляют основу ортопедических систем имплантатов, фиксируя пластины для переломов и устройства для сращения позвоночника с помощью точно рассчитанных профилей резьбы, которые оптимизируют сцепление с костью и стабильность.
В стоматологии применяются корпуса имплантатов, абатменты и соединительные винты для протезов с микронной точностью, обеспечивающей правильную посадку и функционирование в течение многих лет эксплуатации. Резьба на этих компонентах требует исключительной точности обработка поверхности (обычно Ra < 0,4 мкм) для поддержки остеоинтеграции и предотвращения бактериальной колонизации.
Важнейшие медицинские приложения
- Ортопедические приспособления: Костные винты, ножки для тазобедренных суставов, головки бедренных костей, спинальные системы
- Сердечно-сосудистые компоненты: Направляющие провода, сердечные стенты, детали сердечных клапанов
- Нейрохирургические приборы: Крепления с микрорезьбой, стереотаксическое оборудование
- Хирургические инструменты: Кровоостанавливающие ланцеты, стилеты, троакары, эндоскопические инструменты
- Зубные компоненты: Тела имплантатов, абатменты, ортопедические интерфейсы
Каждая область применения ставит перед медицинской механической обработкой уникальные задачи: от требований к твердости материала при производстве хирургических инструментов (HRC 50-55) до микроскопических деталей, необходимых для сердечно-сосудистых компонентов диаметром всего 0,02 дюйма. Универсальность обработки с ЧПУ предлагает решения для широкого спектра потребностей в медицинском оборудовании.
How does Yijin Solution Ensure Quality and Regulatory Compliance?
Yijin Solution maintains a comprehensive ISO 13485:2016-certified quality management system specifically designed for medical device component manufacturing. This certification demonstrates our compliance with international standards for quality systems in medical manufacturing and forms the foundation of our regulatory compliance approach.
Наши процессы обеспечения качества соответствуют требованиям FDA 21 CFR Part 820 для компонентов, используемых в медицинской промышленности, и предусматривают строгий контроль на протяжении всего производственного процесса. Мы проводим валидацию материалов, валидацию процессов и проверку продукции в соответствии с документированными протоколами, которые обеспечивают стабильное качество и соответствие нормативным требованиям.
Стандарты и сертификаты для медицинской обработки
- ISO 13485:2016: Системы управления качеством медицинских изделий
- ISO 9001:2015: General quality management system certification
- FDA 21 CFR Часть 820: Правила системы качества для медицинских изделий
- ISO 10993: Стандарты оценки биосовместимости
- ASTM F543: Спецификация металлических винтов для костей
- ISO 14971: Управление рисками для медицинских изделий
Для костных винтов мы проводим механические испытания в соответствии со стандартом ASTM F543, включая испытания на предел текучести при кручении, максимальный крутящий момент и угол излома. Все имплантируемые компоненты проходят проверку на биосовместимость в соответствии со стандартами ISO 10993, что гарантирует безопасность материалов для использования по назначению. Это гарантирует, что медицинские устройства, изготовленные с использованием наших компонентов, соответствуют строгим стандартам медицинской промышленности.

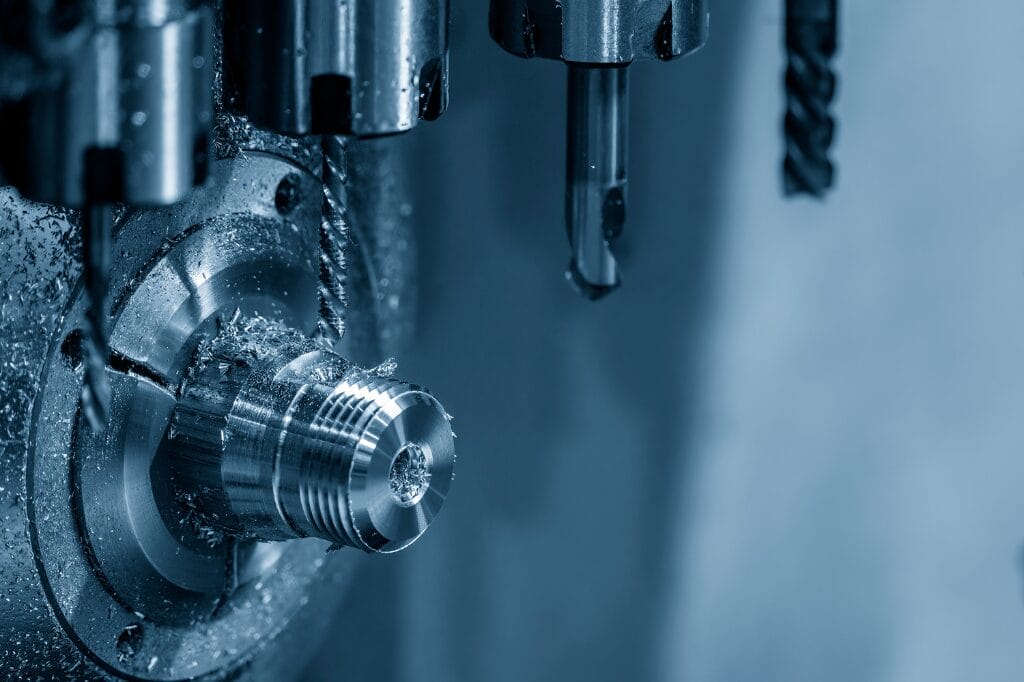

Какие проблемы существуют в производстве медицинских компонентов?
Производство медицинских компонентов на заказ сопряжено со значительными техническими трудностями, требующими специальных решений. Детали медицинского оборудования имеют низкую жесткость из-за малого диаметра по отношению к длине, что создает риск деформации и изгиба при обработке. Кроме того, традиционные методы обработки приводят к увеличению сопротивления резанию с глубиной резания, что еще больше усложняет процесс производства.
Yijin Solution implements innovative solutions through 5-axis CNC machining technology, including specialized supporting fixtures that offset cutting resistance and prevent workpiece deflection. Our advanced NC macro programs maintain consistent cutting forces throughout the process, ensuring dimensional stability even for the smallest components.
Стратегии обработки с учетом особенностей материала
| Материал | Вызов | Решение Ицзинь |
|---|---|---|
| Титан | Высокая эластичность требует больших усилий при резании | Специализированные режущие инструменты с покрытием FX7 |
| 316LVM | Недостаточная пластичность и упрочнение при работе | Индивидуальные приспособления и оптимальные скорости подачи |
| PEEK | Требования к точности температурного контроля | Термостабилизированная среда обработки |
Для обработки титановых деталей мы используем специализированные микроконцевые фрезы с запатентованными покрытиями, которые значительно увеличивают срок службы инструмента при сохранении точности резания. Наши программы "под ключ" предусматривают стратегию обработки, выбор инструмента и параметров резания как единую систему, обеспечивающую высокое качество медицинских деталей, отвечающих специфическим требованиям медицинской промышленности.
Why Choose Yijin Solution for Medical CNC Screw-Machining?
Yijin Solution delivers unmatched precision, quality, and reliability for high-precision CNC machining of components used in the medical field. Our expertise in CNC turning and CNC milling ensures every component meets the strictest industry standards, with documented validation providing complete confidence in performance.
Наш специализированный опыт работы с материалами медицинского назначения позволяет нам добиваться оптимальных результатов при обработке таких сложных материалов, как титан Ti-6Al-4V ELI и нержавеющая сталь 316LVM. Мы применяем передовые методы обработки, которые позволяют преодолеть трудности, присущие этим материалам, в том числе высокую эластичность титана, требующую больших усилий при резании, и ограниченную пластичность нержавеющей стали, требующую специальных подходов.
Yijin Solution’s Unique Advantages
- Специализированное макропрограммирование: Регулирует силу резания для оптимального качества резьбы
- Передовой опыт в области материалов: Оптимизированные параметры для материалов медицинского назначения
- Исчерпывающая документация: Полная прослеживаемость от сырья до готового компонента
- Гибкое производство: От опытных образцов до крупносерийного производства
- Инженерная поддержка: Помощь в выборе материала и оптимизации конструкции
Благодаря швейцарской технологии ЧПУ, специально откалиброванной для деталей с высокими требованиями к точности, мы неизменно добиваемся допусков до ±0,0002 дюйма, что крайне важно для критически важных медицинских применений, где точность напрямую влияет на результаты лечения пациентов. Инновации в производстве медицинского оборудования стали нашей специализацией, что делает нас идеальным партнером для изготовления сложных медицинских компонентов.
Что говорят наши клиенты
Часто задаваемые вопросы о медицинской обработке винтов с ЧПУ
Медицинская обработка швейцарских винтов с ЧПУ позволяет достичь допусков до ±0,0002 дюйма (±0,005 мм) для критических размеров большинства медицинских компонентов. Для костных винтов точность профиля резьбы в пределах 0,0005 дюйма является стандартной, а для компонентов зубных имплантатов часто требуются еще более жесткие допуски для правильного соединения. Достижимый допуск зависит от геометрии компонента, материала и специфических требований к характеристикам, при этом для обеспечения надлежащего функционирования компонентов меньшего размера обычно требуются более строгие спецификации.
Свойства материалов существенно влияют на стратегии обработки компонентов, используемых в медицинской промышленности, причем каждый материал представляет собой уникальную проблему. Высокая эластичность титана требует больших усилий при резании и создает повышенное напряжение на режущих кромках, что требует применения специального инструмента и параметров резания. Медицинские винты из нержавеющей стали представляют собой проблему из-за недостаточной пластичности и высокой стоимости обработки, поэтому для них требуются вспомогательные приспособления, специально разработанные для компенсации сопротивления резанию. Наша команда инженеров подбирает оптимальные методы обработки с учетом свойств материала, геометрии детали и специфических требований, чтобы обеспечить изготовление деталей, отвечающих всем спецификациям.
Компоненты для медицинского применения проходят всесторонние испытания и валидацию, чтобы гарантировать эффективность их применения по назначению. Для костных винтов механические испытания проводятся в соответствии со стандартами ASTM F543 и оценивают предел текучести при кручении, максимальный крутящий момент и угол излома. Испытания на биосовместимость в соответствии со стандартами ISO 10993 гарантируют безопасность материалов для их конкретного применения. Испытания на чистоту поверхности измеряют значения Ra для проверки характеристик поверхности, соответствующих предполагаемому использованию компонента. Валидация процесса устанавливает параметры производства, которые обеспечивают постоянное изготовление деталей, отвечающих всем спецификациям, а статистический контроль процесса отслеживает критические размеры в процессе производства для проверки постоянного соответствия утвержденным требованиям.
