Yijin Solution offers Обработанный на станках с ЧПУ насосы с крыльчаткой, которые полностью превосходят базовые литые крыльчатки. Являясь ведущим производителем крыльчаток, мы создаем изделия на заказ с допусками ±0,001 дюйма. Это позволяет значительно улучшить гидродинамику. Это также увеличивает срок службы изделия и снижает потребление энергии. Наши возможности охватывают закрытые, открытые и полузакрытые конструкции, в производстве которых вы нуждаетесь. Мы используем нержавеющую сталь, бронзу, алюминий и современные сплавы для достижения наилучших гидравлических характеристик.
- ⬤Сервис
- ⬤Ваши данные
- ⬤Отправить
Что такое крыльчатые насосы с ЧПУ и почему они являются оптимальным выбором?
Крыльчатый насос передает энергию от двигателя к жидкости. Это ускоряет движение жидкости наружу от центра вращения, создавая давление и поток. Рабочие колеса насосов, изготовленные на станках с ЧПУ, обеспечивают наилучшую точность по сравнению с традиционными методами литья. Допуски составляют ±0,001 дюйма по сравнению с ±0,010-0,030 дюйма у литых изделий. Такая точность действительно снижает вибрацию, предотвращает преждевременный выход из строя вала и повышает общую эффективность насосной системы.
Типы рабочих колес и их применение
| Тип крыльчатки | Особенности конструкции | Лучшие приложения | Ключевые преимущества |
|---|---|---|---|
| Открыть | Втулка с открытыми лопастями | Обработка сточных вод, шламов | Легкий доступ для осмотра и обслуживания |
| Закрытое рабочее колесо | Лопасти, закрытые боковыми пластинами | Системы высокого давления | Максимальная прочность, эффективность |
| Полузакрытый | Лопасти с одной пластиной | Умеренная обработка твердых частиц | Баланс эффективности и обслуживания |
| Гибкое рабочее колесо | Резиновая конструкция | Самозаполняющиеся приложения | Отлично подходит для вязких жидкостей |
Классификации схем течения
- Радиальные рабочие колеса: Обеспечивают высокое давление при низких расходах; жидкость поступает горизонтально и выходит вертикально
- Осевые рабочие колеса: Функционирует подобно пропеллеру с высокой скоростью потока; жидкость движется параллельно валу
- Крыльчатки со смешанным потоком: Комбинируйте радиальные и осевые функции для работы с переменной скоростью
- Вихревой дизайн: Специальная конфигурация для работы с твердыми частицами в сточных водах и канализации

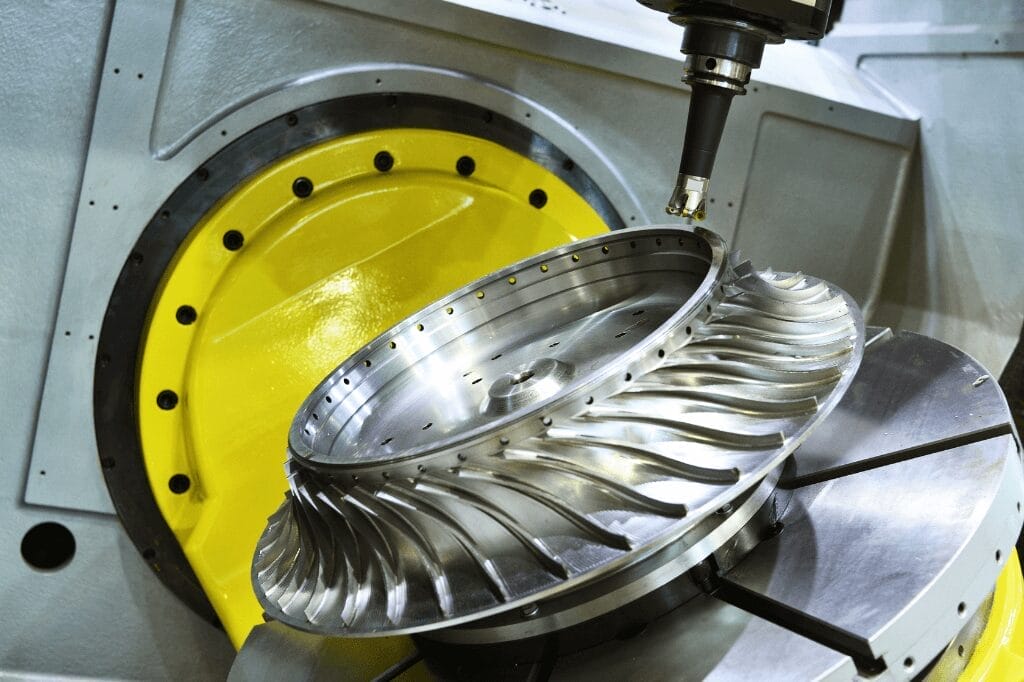

Как работает наш процесс производства крыльчатки?
Наш процесс производства крыльчатки начинается с выбор материала оптимизированный для конкретного применения, с последующей прецизионной обработкой с ЧПУ на современном 5-осевом оборудовании. В отличие от традиционных процессов литья по выплавляемым моделям, наш подход обеспечивает неизменно высокую точность размеров (±0,001 дюйма) и чистоту поверхности (Ra 32 или выше). Каждое рабочее колесо насоса проходит всестороннюю проверку, включая динамическую балансировку по стандартам ISO 1940 G2.5, проверку размеров и сертификацию материалов.
Наши производственные преимущества перед литьем
- Устранение проблем с пористостью нарушающие целостность конструкции
- Идеальная концентричность между крыльчаткой и валом двигателя критическое значение для сбалансированной работы
- Возможности размерного ряда от небольших диаметром 1 дюйм до промышленных 24-дюймовых конструкций
- Возможности обратного проектирования для замены деталей OEM от ведущих брендов
- Анализ вычислительной гидродинамики для оптимизации расхода
Процесс проверки качества
- Проверка размеров с помощью высокоточного измерительного оборудования
- Динамическая балансировка в соответствии со стандартами ISO 1940 G2.5
- Проверка и документирование качества обработки поверхности
- Неразрушающий контроль (NDT) для критических применений
- Полная сертификация и прослеживаемость материалов
Какие материалы могут быть использованы для изготовления крыльчатки с ЧПУ?
Материал рабочего колеса должен выбираться в зависимости от конкретных условий эксплуатации, в том числе 304/316 нержавеющая сталь конструкции рабочих колес, дуплексные нержавеющие сплавы, бронза, алюминийи инженерные полимеры. Нержавеющая сталь обладает превосходной устойчивостью к коррозии, что делает ее идеальной для водоподготовки, переработки пищевых продуктов и напитков, а также для применения в химической промышленности. Бронзовые рабочие колеса обеспечивают превосходную производительность в условиях морской воды благодаря своей естественной коррозионной стойкости.
Руководство по выбору материала
| Материал | Устойчивость к коррозии | Износостойкость | Лучшие приложения |
|---|---|---|---|
| Нержавеющая сталь 316 | Превосходно | Хорошо | Химическая обработка, морское оборудование |
| Нержавеющий дуплекс | Превосходный | Превосходно | Высокое давление, агрессивные среды |
| Бронзовые сплавы | Очень хорошо | Хорошо | Морская вода, применение в условиях низкой абразивности |
| Алюминий | Хорошо | Бедный | Легкие, чувствительные к затратам приложения |
| Резиновое рабочее колесо | Превосходно | Переменная | Химическая стойкость, самовсасывающие насосы |
Возможности термообработки
Мы предлагаем специализированную термообработку металлических рабочих колес, в том числе:
- Отжиг для снятия напряжения
- Закалка и отпуск для придания твердости
- Нормализация для улучшения зерновой структуры
- Возрастное упрочнение сплавов, упрочненных осадком

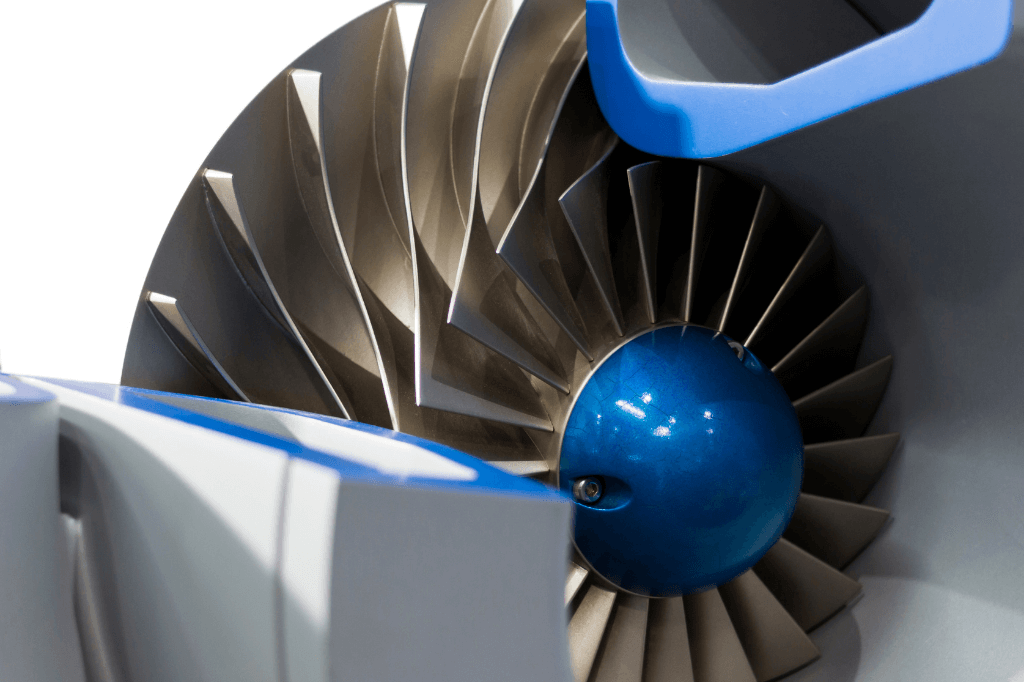

Как прецизионная обработка с ЧПУ повышает производительность крыльчатки?
Прецизионная обработка с ЧПУ позволяет создавать компоненты центробежных насосов со значительно улучшенной гидравлической эффективностью, снижающей потребление энергии на 8-12% по сравнению с литыми аналогами, что подтверждается результатами рецензируемых инженерных исследований. Такая высокая эффективность достигается благодаря точным профилям лопаток, последовательной интеграции корпуса и идеально сбалансированным компонентам, которые минимизируют турбулентность и потери энергии. Превосходная точность размеров повышает способность перекачивать сложные жидкости по всей системе, что приводит к более предсказуемой работе и снижению уровня вибрации.
Сравнение производительности: Рабочие колеса с ЧПУ и литые рабочие колеса
- Качество баланса: Рабочие колеса, изготовленные на станках с ЧПУ, достигают качества баланса G2.5 против G6.3, характерного для изделий, изготовленных методом литья
- Отделка поверхности: Ra 32 или лучше (ЧПУ) против Ra 63-125 (литье)
- Допуск на размеры: ±0,001 дюйма (ЧПУ) против ±0,010-0,030 дюйма (литье)
- Гидравлическая эффективность: 5-8% выше для рабочих колес с ЧПУ
- Ожидаемый срок службы: 15-30% дольше за счет лучшей сбалансированности и уменьшения сдвига
Улучшение производительности
Наше программное обеспечение для вычислительной гидродинамики (CFD) позволяет оптимизировать конструкцию специально для ваших условий эксплуатации, анализируя схемы течения для максимизации возможностей всасывания при сохранении требуемых характеристик давления в многоступенчатых конфигурациях.

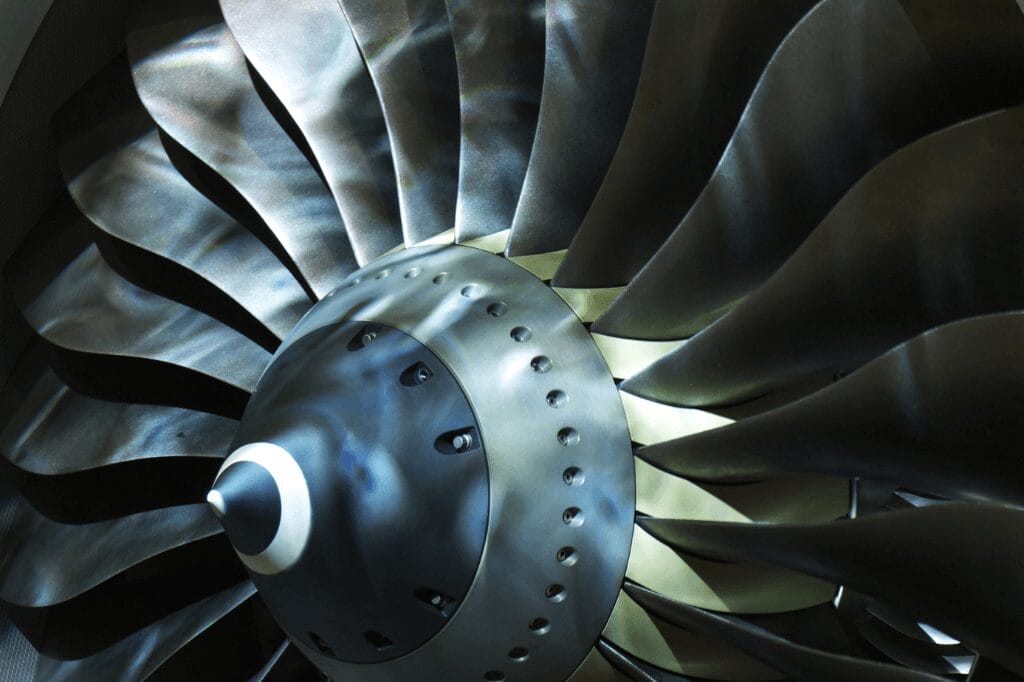

Для каких отраслей промышленности наиболее выгодны рабочие колеса с точной механической обработкой?
По данным Verified Market Research (2024), наибольшую выгоду от использования компонентов с точной механической обработкой получают водопроводные и канализационные очистные сооружения: на этот сектор приходится 28,35% мирового рынка. Этим объектам требуются рабочие колеса насосов, которые могут работать с черной водой, шламом и различными условиями, сохраняя при этом стабильную производительность. Наши прецизионные станки обеспечивают надежность, необходимую для этих сложных промышленных применений.
Отраслевые приложения
| Промышленность | Требования к заявке | Yijin Solution Solution |
|---|---|---|
| Очистка воды | Коррозионная стойкость, работа с твердыми частицами | Оптимизированная конструкция лопастей, коррозионностойкие материалы |
| Нефтегазовая промышленность | Соответствие стандарту API 610, высокое давление | Высокопрочные сплавы, прецизионная балансировка |
| Химическая обработка | Химическая стойкость, интеграция клапанов | Специализированные материалы, герметичные конструкции |
| Еда и напитки | Санитарные требования, обработка мякоти фруктов | Полированная отделка, пищевые материалы |
| Целлюлоза и бумага | Устойчивость к истиранию, обработка волокон | Закаленные поверхности, специализированные геометрические формы |
| Нефтехимия | Устойчивость к экстремальным условиям | Премиальные сплавы, улучшенные сертификаты |
Как мы обеспечиваем качество и соблюдение стандартов?
Мы обеспечиваем качество путем всестороннего тестирования каждого изделия серии насосов, включая динамическую балансировку по стандартам ISO 1940 G2.5 и проверку размеров с помощью высокоточного измерительного оборудования. Каждая деталь проходит тщательную проверку перед отгрузкой, а для проверки предоставляется полная документация. Такой строгий подход устраняет несоответствия качества, характерные для традиционных методов, применяемых в других типах насосов.
Отраслевые стандарты, которые мы соблюдаем
- API 610: Стандарт Американского института нефти для центробежных насосов, применяемых в нефтяной промышленности
- API 685: Стандарт для бессальниковых центробежных насосов с возможностью погружения
- ANSI B73.1: Технические условия на насосы с торцевым всасыванием со стандартизированными размерами
- ISO 5199: Европейские технические условия для требований к технологическим насосам
- Стандарты Гидравлического института (HI): Тестирование производительности и критерии приемки
Экспертиза конфигурации насосов
Имея за плечами десятилетия опыта, мы производим рабочие колеса для всех стандартных конфигураций, включая:
- OH (нависание): Рабочие колеса, выдвигающиеся из подшипников с прочным креплением к электродвигателю
- BB (между подшипниками): Рабочие колеса подвешиваются между опорами для применения в условиях высоких нагрузок
- VS (вертикально подвешенный): Вертикально ориентированные конструкции для работы погружного аппарата в жидкостях, содержащих твердые частицы
Why Choose Yijin Solution For CNC-Machined Impeller Pumps?
Yijin Solution delivers superior performance through precision machining that achieves tolerances of ±0.001 inches—far exceeding capabilities of traditional methods. Our process eliminates the porosity, inconsistent dimensions, and balance issues inherent in cast pump body components. This precision translates directly to improved efficiency, reduced energy consumption, and lower maintenance requirements for your systems across a wide range of applications.
Наши уникальные возможности
- Дизайн Служба оптимизации
- Анализ вычислительной гидродинамики по индивидуальным требованиям
- Моделирование потока для прогнозирования и повышения эффективности
- Виртуальное прототипирование для проверки дизайна перед производством
- Экспертиза в области реверсивного инжиниринга
- 3D-сканирование существующих деталей ITT Goulds или Badger Alloys для точного копирования
- Улучшение оригинальных конструкций для повышения производительности
- Документирование устаревших компонентов, не имеющих технических чертежей
- Комплексное тестирование
- Проверка производительности в соответствии с проектными спецификациями
- Документация по всем размерным характеристикам
- Анализ вибрации для обеспечения оптимального баланса при вращении рабочих колес насоса
- Гибкость технологического оборудования
- Производство компонентов вакуумных насосов и специализированных деталей крыльчатки
- Мелкосерийное производство для специализированных применений
- Возможность серийного производства стандартных конструкций и широкого ассортимента продукции
Что говорят наши клиенты
Часто задаваемые вопросы о производстве крыльчатых насосов
Открытые рабочие колеса оснащены лопастями, прикрепленными к центральной ступице без ограждающих стенок, что упрощает их осмотр и обслуживание, но делает их менее прочными для работы со шламом. Закрытые рабочие колеса оснащены боковыми пластинами, полностью закрывающими лопасти, что обеспечивает большую прочность при работе под высоким давлением, но требует более интенсивного обслуживания при необходимости очистки. Полузакрытые рабочие колеса занимают промежуточное положение: одна пластина закрывает одну сторону лопастей, обеспечивая лучшую производительность при работе с твердыми частицами, чем закрытые конструкции.
Изготовление на заказ обычно занимает 2-4 недели с момента утверждения проекта до отгрузки, при этом сроки зависят от сложности, наличия материалов и требуемого количества. Простые конструкции из стандартных материалов иногда могут быть выполнены всего за 10 рабочих дней, в то время как для сложных геометрических форм или специализированных материалов может потребоваться 5-6 недель. Для срочных потребностей мы предлагаем ускоренные варианты со сжатыми сроками для критических потребностей в замене на объектах энергетики и других важных операциях.
Для составления запроса требуется подробная спецификация, включающая размеры (диаметр, размер проушины, количество лопаток, толщина), требования к материалу, особенности применения (тип жидкости, рабочее давление, температура) и необходимое количество. Технические чертежи или 3D-модели значительно ускоряют процесс. При замене существующих деталей модели Goulds или других насосов оригинальный компонент предоставляет необходимую информацию для точного повторения или повышения производительности для конкретного применения погружного или центробежного шламового насоса.
Мировой рынок крыльчатых насосов оценивался в 19 820,55 млн долларов США в 2024 году с прогнозируемым ростом до 30 290,58 млн долларов США к 2032 году (Verified Market Research). Наша компания производит решения для этих промышленных рынков со стратегического производственного предприятия в Китае, обслуживающего Азиатско-Тихоокеанский регион, который доминирует с долей рынка 44,48-46,9%.
