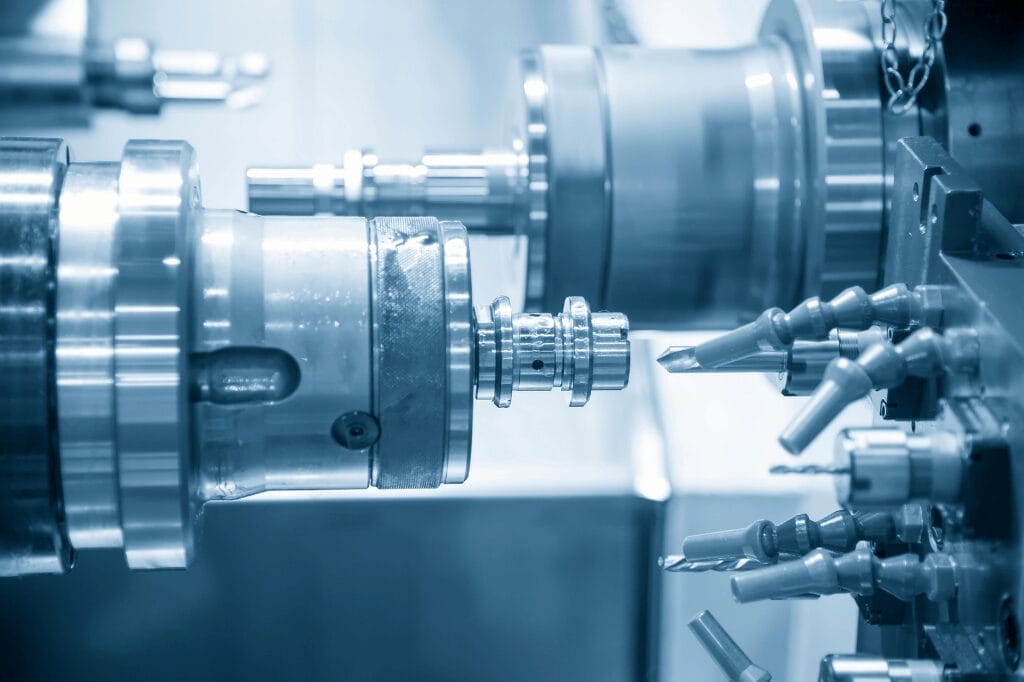

Что такое медицинская токарная обработка с ЧПУ и как она работает?
Медицинская промышленность Токарная обработка с ЧПУ - это процесс создания цилиндрических деталей. Он применяется для медицинских изделий путем вращения определенных видов материалов на режущих инструментах с жесткими допусками. При этом используются программы G-кода и M-кода, составленные дизайн программное обеспечение. Заготовка вращается, а режущие инструменты движутся по разным осям, снимая металл. Таким образом создаются сложные медицинские детали с очень точными размерами. Обработка с ЧПУ для медицинской промышленности невероятно важна.
Важные составляющие процесса медицинского обхода
- Токарная обработка: Вращение заготовки с линейным перемещением инструмента, создающим спиралевидную траекторию резания
- Скука: Техника резки внутренней поверхности, необходимая для канюлированных хирургических инструментов
- Лицо: Точная резка перпендикулярных поверхностей для критических сопрягаемых поверхностей
- Многоосевое управление: Одновременное управление несколькими осями для сложных форм
Медицинская обработка с ЧПУ отличается от стандартной обработки с ЧПУ соблюдением требований FDA 21 CFR Part 820 и ISO 13485, требующих валидированных процессов, всесторонней документации и строгого контроля качества. Для медицинских применений такой прецизионный подход позволяет производить компоненты для жизнеобеспечивающих устройств, где даже микроскопические дефекты могут иметь серьезные последствия для многих медицинских процедур.
| Характеристика | Стандартное ЧПУ | Медицинская обработка с ЧПУ |
|---|---|---|
| Допуски | ±0,005″ до ±0,002″ | С точностью до ±0,0004″ (10 мкм) |
| Система качества | ISO 9001 | ISO 13485 (специфика для медицины) |
| Документация | Основные производственные записи | Комплексный пакет валидации |
| Прослеживаемость материалов | Ограниченный | Полная прослеживаемость партий |
Наши услуги по токарной обработке с ЧПУ для медицинских целей
Yijin Hardware предоставляет комплексные услуги по механической обработке, специализируясь на производстве прецизионных деталей для ортопедических имплантатов, хирургических инструментов и диагностического оборудования с жесткими допусками до ±0,0004″ (10 мкм). Наши возможности включают в себя как стандартные, так и Швейцарское ЧПУ Технология позволяет производить детали диаметром от 0,5 мм до 300 мм, сохраняя при этом исключительную точность размеров и качество поверхности.
Медицинские компоненты, которые мы производим
- Ортопедическое оборудование: Костные винты, штифты, пластины и компоненты для замены суставов
- Хирургические инструменты: Пинцеты, рукоятки скальпелей, эндоскопические компоненты и детали для роботизированной хирургии
- Медицинское оборудование: Прецизионные корпуса, разъемы и механические интерфейсы
- Минимально инвазивные устройства: Микрообработанные компоненты для катетеров и эндоскопических инструментов
Наши передовые возможности включают в себя швейцарскую обработку деталей, требующих микроскопического исследования, и сверхточную токарную обработку, позволяющую достичь допусков на детали менее 1 мкм. Мы поддерживаем строгие протоколы контроля материалов, гарантирующие, что все компоненты производятся из сертифицированных материалов медицинского класса, включая титановые сплавы (Ti6Al4V), нержавеющую сталь и пластик медицинского класса, такой как PEEK, для различных медицинских применений.

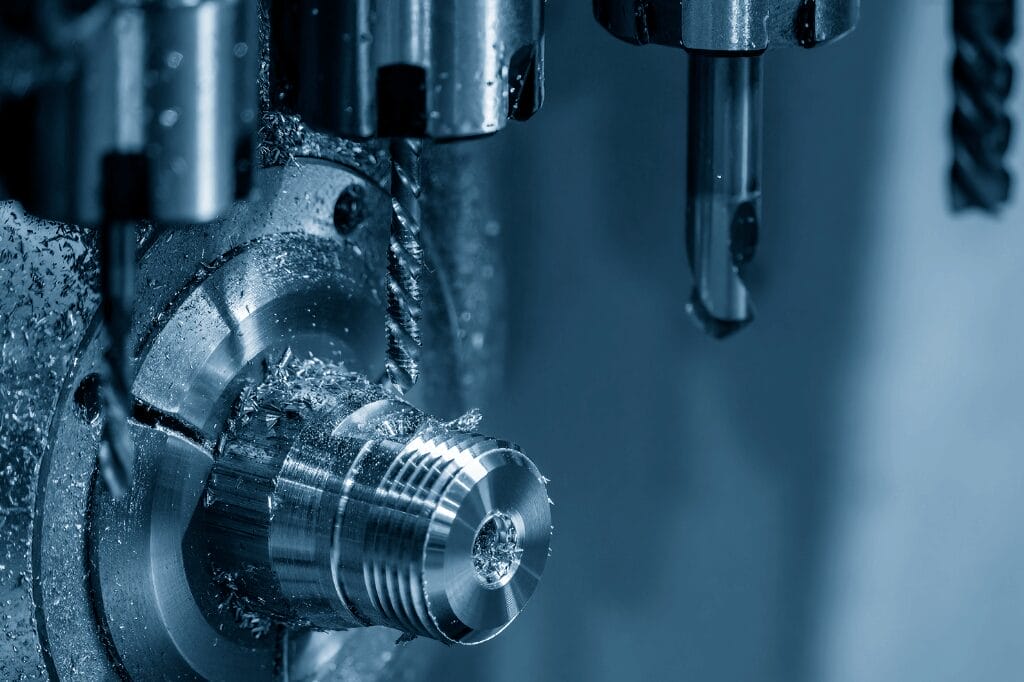

Каких уровней точности и допусков можно достичь при токарной обработке с ЧПУ в медицине?
Токарная обработка с ЧПУ позволяет достичь исключительной точности с допусками ±0,0004″ (±0,010 мм) с помощью многоосевых обрабатывающих центров, специально оптимизированных для применения в здравоохранении. Сверхточные токарные операции поддерживают допуски на заготовки менее 1 мкм (микрометра), что очень важно для критически важных медицинских компонентов, где точность размеров напрямую влияет на функциональность устройств в медицинском секторе.
Передовые технологии, способствующие повышению точности
- Системы термостабилизации: Практически нулевое тепловое расширение при обработке
- Высокоскоростные шпиндели: Скорость до 10 000 об/мин для оптимальной обработки поверхности
- Технология чувствительного зажима: Специализированные приспособления для производства тонких медицинских компонентов
- Измерения в процессе работы: Проверка размеров в режиме реального времени в процессе обработки
Отделка поверхности Качество измеряется с помощью таких показателей, как Ra (средняя шероховатость), при этом наши швейцарские станки с ЧПУ обычно производят финишную обработку 64-125Ra прямо со станка. Для медицинских применений, требующих превосходных характеристик поверхности, наши возможности бесцентрового шлифования позволяют достичь шероховатости до 6Ra, что очень важно для компонентов, где биосовместимость зависит от характеристик поверхности.
| Метод обработки | Достижимые допуски | Диапазон чистоты поверхности |
|---|---|---|
| Стандартная токарная обработка с ЧПУ | ±0,005″ до ±0,002″ | 125-64Ra |
| Многоосевая обработка | ±0,002″ - ±0,0004″ | 64-32Ra |
| Сверхточная токарная обработка | <1 мкм (0,00004″) | 32-16Ra |
| Бесцентровое шлифование | ±0,0002″ (±0,005 мм) | До 6Ra |
Какие материалы используются при токарной обработке с ЧПУ в медицине?
Медицинское производство работает с широким спектром биосовместимых материалы специально отобранные для использования в медицине. Титан, в частности Ti6Al4V (Grade 5), является основным материалом для ортопедических имплантатов благодаря исключительному соотношению прочности и веса, коррозионной стойкости и биосовместимости с тканями человека.
Основные материалы медицинского класса
- Ti6Al4V (класс 5): Основной титан Сплав для ортопедических и стоматологических имплантатов
- 316L Нержавеющая сталь: Коррозионно-стойкий сплав для хирургических инструментов
- PEEK (Полиэфирэфиркетон): Усовершенствованный полимер с костеподобными механическими свойствами
- Кобальтохромовые сплавы: Износостойкий материал для поверхностей шарнирных соединений
Каждый материал требует точных параметров обработки для поддержания оптимальных характеристик поверхности и предотвращения микроструктурных изменений, которые могут повлиять на биосовместимость. Наш опыт работы с материалами распространяется и на понимание совместимости со стерилизацией: процессы разработаны таким образом, чтобы компоненты выдерживали многократное автоклавирование, гамма-облучение или обработку этиленоксидом без разрушения.
| Материал | Варианты обработки поверхности | Совместимость со стерилизацией |
|---|---|---|
| Титан | Анодирование, пассивация | Все методы (автоклав, EtO, гамма) |
| Нержавеющая сталь | Электрополировка, пассивация | Все методы (автоклав, EtO, гамма) |
| Пластик (PEEK) | Плазменная обработка | Ограничение температуры (предпочтительно EtO) |
| Кобальт-хром | Полировка, пассивация | Все методы (автоклав, EtO, гамма) |

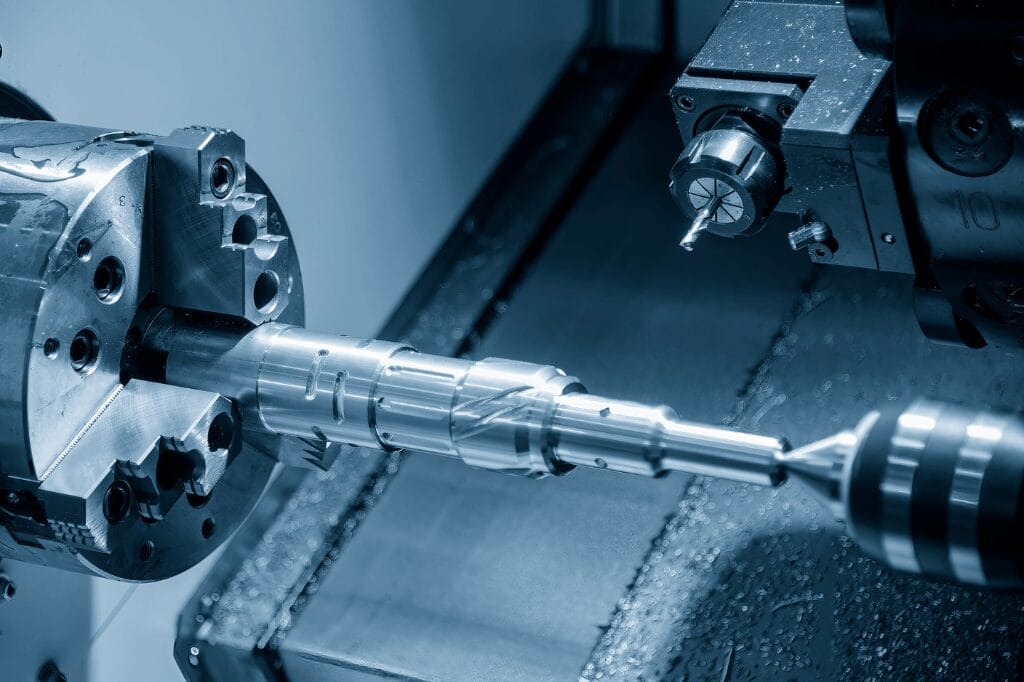

Как многоосевая токарная обработка с ЧПУ помогает в производстве медицинского оборудования?
Многоосевая обработка с ЧПУ революционизирует производство медицинских изделий, позволяя изготавливать сложные детали за один установ, значительно сокращая ошибки позиционирования и повышая точность размеров. 5-осевые токарные системы работают в традиционных координатах X/Y/Z, добавляя вращательное движение по двум дополнительным осям, что позволяет режущим инструментам подходить к заготовкам практически под любым углом.
Ключевые преимущества многоосевой обработки в медицине
- Производство с одной установкой: Устраняет кумулятивные ошибки, возникающие при выполнении нескольких операций крепления
- Создание сложных геометрий: Позволяет выполнять подрезы, угловые элементы и органические контуры
- Улучшенное качество поверхности: Оптимизация подходов к инструменту для превосходной обработки поверхности
- Повышенная эффективность производства: Сокращение времени настройки и улучшение согласованности
Для микрообработанных компонентов такая точность крайне важна при изготовлении сложных медицинских деталей, невидимых глазу. Современные программные системы CAM автоматически преобразуют 3-осевые траектории движения инструмента в 5-осевые, оптимизируя подходы к инструменту и сохраняя при этом скорость съема материала, подходящую для хрупких медицинских материалов.
Технология позволяет быстро создавать прототипы, сохраняя при этом точность размеров, необходимую для жизненно важных приложений. Обработка с ЧПУ идеально подходит для производства медицинских приборов со сложными деталями, где геометрия компонентов становится все более сложной, а размеры продолжают уменьшаться. Обработка с ЧПУ обеспечивает точность, необходимую для стабильного достижения проектных спецификаций при производстве медицинского оборудования.
Токарная обработка с ЧПУ в медицине
- Миниатюрные костные винты: Производство титановых костных винтов диаметром 2,7 мм со сложным профилем резьбы и требованиями к допуску ±0,0004″.
- Решение: Внедрил токарную обработку с ЧПУ швейцарского типа с использованием специализированных приспособлений и специальных режущих инструментов, обеспечив требуемые допуски при сохранении целостности резьбы.
- Результат: Успешное производство 10 000+ единиц продукции с нулевым количеством дефектов, сокращение времени производства на 30% и возможность немедленной стерилизации без дополнительной обработки.

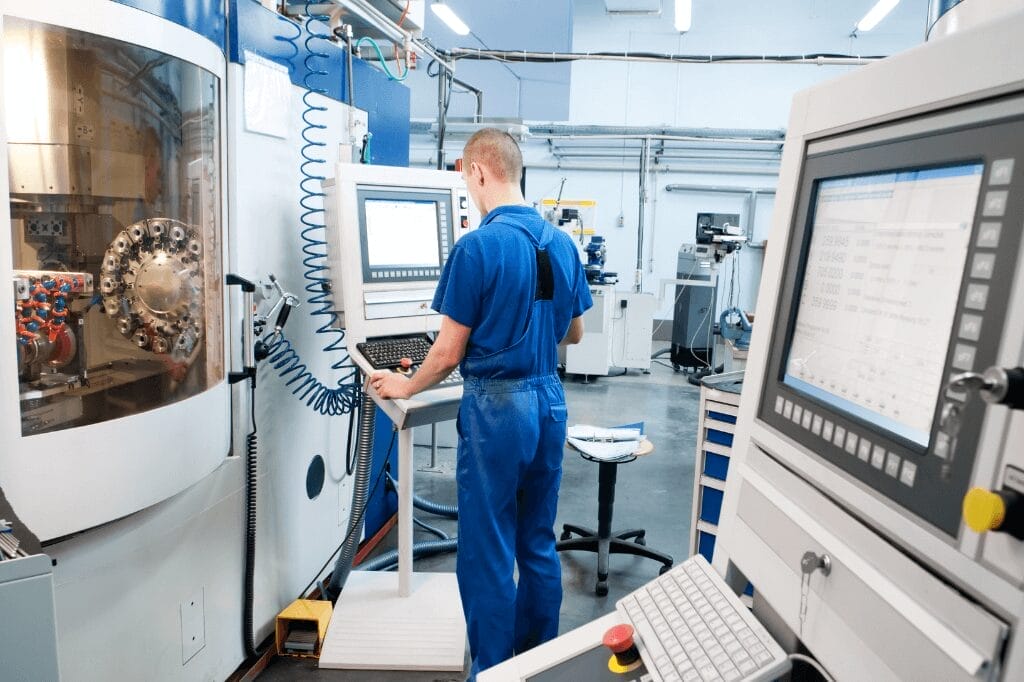

Какие стандарты качества и нормативные требования применяются к токарной обработке с ЧПУ в медицине?
Обработка медицинских изделий с ЧПУ должна строго соответствовать стандарту ISO 13485:2016, специализированному стандарту системы менеджмента качества для производства медицинских изделий, который адаптирует процессную модель для регулируемого медицинского производства. Эта сертификация требует тщательной документации, а также комплексных процедур управления рисками, интегрированных в производственный процесс.
Важнейшие нормативные требования
- FDA 21 CFR Часть 820: Регулирование системы качества медицинских изделий в США
- ISO 13485:2016: Требования к системе менеджмента качества для медицины
- ISO 14971: Система управления рисками для медицинских изделий
- МДР ЕС: Европейские требования к экспортируемым медицинским компонентам
Наши услуги по прецизионной обработке включают в себя сертификацию материалов, проверку технологического процесса и протоколы комплексных испытаний. В отличие от конкурентов, которые могут проводить только испытания образцов, мы проводим 100% контроль критических размеров медицинских компонентов, гарантируя полное соответствие спецификациям. Медицинские изделия должны соответствовать этим требованиям для обеспечения безопасности пациентов.
Проверенный процесс обеспечения качества
Процесс валидации медицинских изделий проходит по схеме IQ/OQ/PQ:
Квалификация установки (IQ):
- Проверка калибровки и исследование возможностей оборудования
- Документирование спецификаций оснастки и точности приспособлений
- Подтверждение точности измерительной системы путем проведения исследований по возвратно-поступательному движению манометра
Оперативная квалификация (OQ):
- Оптимизация параметров процесса с помощью дизайна экспериментов (DOE)
- Документирование критических параметров процесса (скорость резания, подача и т.д.)
- Статистический анализ возможностей процесса (Cpk) для критических размеров
Квалификация производительности (PQ):
- Производство валидационной партии в реальных производственных условиях
- 100% проверка критических характеристик на валидационной партии
- Статистический анализ, подтверждающий стабильность и постоянство процесса

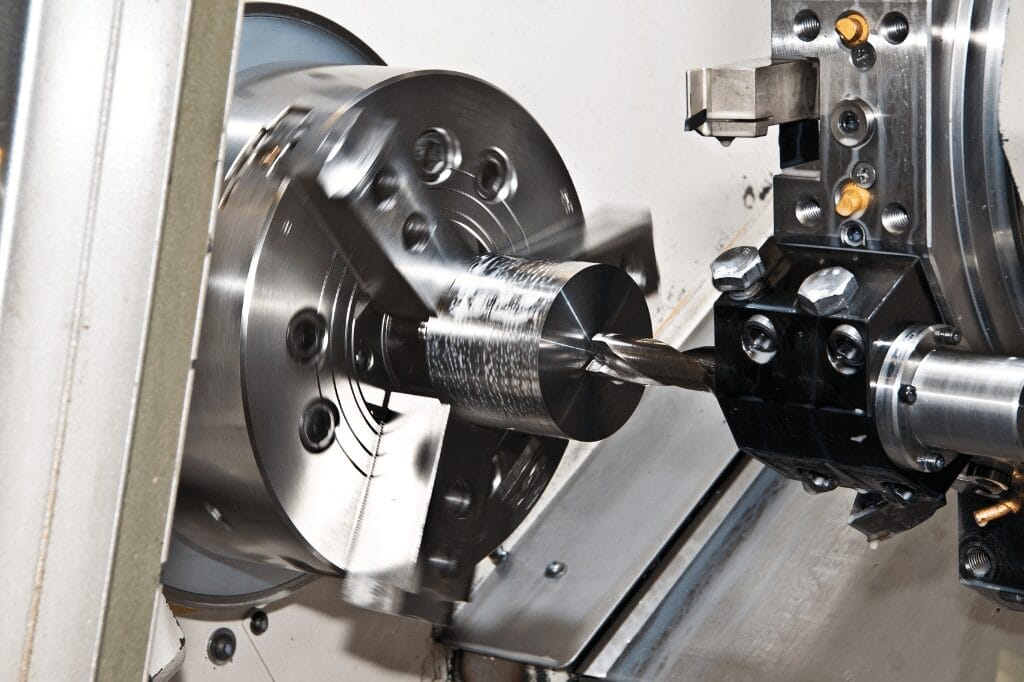

Почему стоит выбрать Yijin Hardware для токарной обработки с ЧПУ в медицине?
Компания Yijin Hardware отличается от других благодаря специализированному опыту в области прецизионных компонентов с ЧПУ и передовым возможностям обработки для производства критически важных для жизни деталей с допусками ±0,0004″ (10 мкм). Наша система управления качеством, сертифицированная по стандарту ISO 13485, обеспечивает соответствие каждого аспекта производства строгим требованиям, предъявляемым к производителям медицинской продукции, с проверенными процессами, которые поддерживают постоянное качество от прототипа до производства.
В отличие от обычных механических мастерских, мы работаем на промышленных станках с ЧПУ, предназначенных для медицинского производства, что исключает риск перекрестного загрязнения и обеспечивает оптимальную обработку материалов. Наши комплексные пакеты документации поддерживают ваши нормативные документы, обеспечивая полную прослеживаемость материалов, записи о проверке процесса и отчеты о проверке размеров.
Наши уникальные преимущества в области медицинской обработки
- Возможности микрообработки: Производство мелких деталей, требующих микроскопического исследования
- Технология термостабилизации: Среда с контролируемой температурой и практически нулевым тепловым расширением
- Поддержка валидации процессов: Заполнение документации IQ/OQ/PQ для подачи регуляторных документов
- Протоколы контроля загрязнения: Специализированные камеры обработки с контролируемой средой
- Фрезерование с ЧПУ Интеграция: Комбинированные токарные и фрезерные операции для комплексного производства
Выбирая Yijin Hardware в качестве партнера, вы получаете доступ к специализированному опыту, который обеспечивает изготовление деталей на заказ, отвечающих самым высоким стандартам точности и аккуратности для медицинских изделий. Станки с ЧПУ обеспечивают изготовление каждого компонента по точным спецификациям, благодаря чему наши услуги широко используются в индустрии медицинского оборудования для производства сложных медицинских компонентов.
Что говорят наши клиенты
Часто задаваемые вопросы о токарной обработке с ЧПУ в медицине
Стандартная токарная обработка с ЧПУ и медицинская токарная обработка с ЧПУ отличаются в первую очередь нормативными требованиями, протоколами обеспечения качества и процессами обработки материалов. Медицинская обработка работает в соответствии с сертификатом ISO 13485, а не стандартным ISO 9001, что требует более полной документации и подтвержденных производственных процессов, демонстрирующих стабильное качество.
Для медицинских применений требуется повышенная точность: допуски обычно составляют от ±0,002″ до ±0,0004″ по сравнению со стандартным диапазоном допусков ±0,005″ - ±0,002″. Кроме того, токарная обработка в медицине требует строгой прослеживаемости материалов, контролируемой среды для предотвращения загрязнения и всестороннего тестирования для обеспечения биосовместимости компонентов для медицинских устройств.
Обработка с ЧПУ позволяет производить широкий спектр медицинских изделий, включая компоненты ортопедических имплантатов, хирургические инструменты, детали малоинвазивных устройств, компоненты диагностического оборудования и сложные медицинские узлы. К специфическим областям применения относятся костные винты и штифты для медицинских имплантатов, прецизионные корпуса для медицинского оборудования для визуализации, детали для хирургических роботов и специализированные аппаратные средства для специализированных устройств.
Передовые возможности позволяют производить миниатюрные компоненты для минимально инвазивной хирургии, включая специализированные канюли с концами без заусенцев и точной насечкой, развальцовкой, обжимом и шлифовкой. Компоненты для эндоскопии со сложными элементами, такие как микроразмерные корпуса для камер и датчиков, представляют собой еще одну важную область применения, где точная токарная обработка необходима для различных медицинских нужд.
Шероховатость поверхности напрямую влияет на производительность и безопасность медицинских изделий, воздействуя на биосовместимость, характеристики износа, усталостную прочность и свойства контроля инфекции. Шероховатость поверхности, измеряемая в значениях Ra (меньшие числа означают более гладкую поверхность), определяет взаимодействие биологических тканей с имплантируемыми компонентами; более гладкие поверхности обычно снижают адгезию бактерий и образование биопленки, улучшая интеграцию тканей в постоянные имплантаты.
Для ортопедических имплантатов контролируемая шероховатость поверхности в определенных областях способствует остеоинтеграции (прикреплению кости), в то время как слишком шероховатые поверхности могут ускорить износ и образование частиц, что может вызвать неблагоприятную реакцию тканей. В медицинской промышленности признают, что технология обработки существенно влияет на характеристики поверхности, а последующая обработка, например электрополировка, повышает коррозионную стойкость важнейших медицинских компонентов.
