Обработка с ЧПУ и литье пластмасс под давлением

Выбор между Обработка на станках с ЧПУ В сравнении с услугами литья под давлением выбор зависит в первую очередь от объема производства, требований к материалам и сложности конструкции. Обработка на станках с ЧПУ - это субтрактивный процесс, который отлично подходит для мало- и среднесерийного производства (менее 500 единиц) благодаря точности ±0,001″, в то время как литье пластмасс под давлением доминирует в крупносерийном производстве с исключительной экономической эффективностью.

Являясь ведущим поставщиком услуг по прецизионной обработке с ЧПУ, Оборудование Yijin Мы предлагаем опыт в обоих методах производства, чтобы помочь вам сделать оптимальный выбор для ваших конкретных потребностей.

Основные выводы

• Обработка с ЧПУ идеально подходит для небольших объемов (менее 500 единиц) с отличной точностью (±0,001″), а литье под давлением - для крупносерийного производства.
• Возможности работы с материалами значительно отличаются - ЧПУ-обработка позволяет работать с более широким спектром материалов, включая металлы и твердые пластики, в то время как литье под давлением работает в основном с термопластами.
• Первоначальная стоимость оснастки для литья под давлением составляет от $1 500 до $100 000+, что делает ее нерентабельной для небольших партий продукции.
• Обработка с ЧПУ обеспечивает большую гибкость при внесении изменений в конструкцию и более быстрое изготовление прототипов, что делает ее более удобной для разработки продукции.
• Пороговый объем производства, при котором литье под давлением становится более рентабельным, обычно находится в диапазоне 500-1 000 единиц.

Что такое обработка с ЧПУ и как она работает?

Обработка с ЧПУ - это субтрактивный производственный процесс, в ходе которого удаляется материал из цельного блока материала для создания окончательной формы детали. Обработка с ЧПУ предполагает использование режущих инструментов с компьютерным управлением для точной резки, сверления и придания формы материалам в соответствии с запрограммированными инструкциями. Обработка с ЧПУ позволяет работать с широким спектром материалов, включая металлы (алюминий, сталь, титан) и пластмассы (ABS, POM, PEEK).

Как работает процесс ЧПУ

1. Этап проектирования: Создание 3D-модели с помощью программного обеспечения CAD
2. Программирование CAM: Преобразование 3D-модели в траектории инструментов и G-код
3. Настройка машины: Закрепление материалов и выбор инструмента
4. Обработка: Компьютерное управление удалением материала
5. Проверка качества: Проверка размеров и допусков

Процесс ЧПУ начинается с модели CAD (Computer-Aided Design), которая преобразуется в инструкции для станка с помощью программного обеспечения CAM (Computer-Aided Manufacturing). Эти инструкции, известные как G-код, направляют движения станка с ЧПУ с исключительной точностью. К числу распространенных станков относятся 3-осевые фрезерные станки с ЧПУ для простых деталей, 5-осевые фрезерные станки с ЧПУ для сложных геометрических форм, токарные станки с ЧПУ для цилиндрических деталей и фрезерные станки для больших плоских листовых материалов.

Типы станков с ЧПУ и их применение

• Трехкоординатные фрезерные станки с ЧПУ: Стандартные машины для базовых деталей, доступные сверху и сбоку
• 5-осевые фрезерные станки с ЧПУ: Передовые станки, способные выполнять сложные геометрические формы и подрезы
• Токарные станки с ЧПУ: Специализирован для цилиндрических деталей с вращательными свойствами
• Фрезерные станки с ЧПУ: Широкоформатные станки для древесины, композитов и листовых материалов

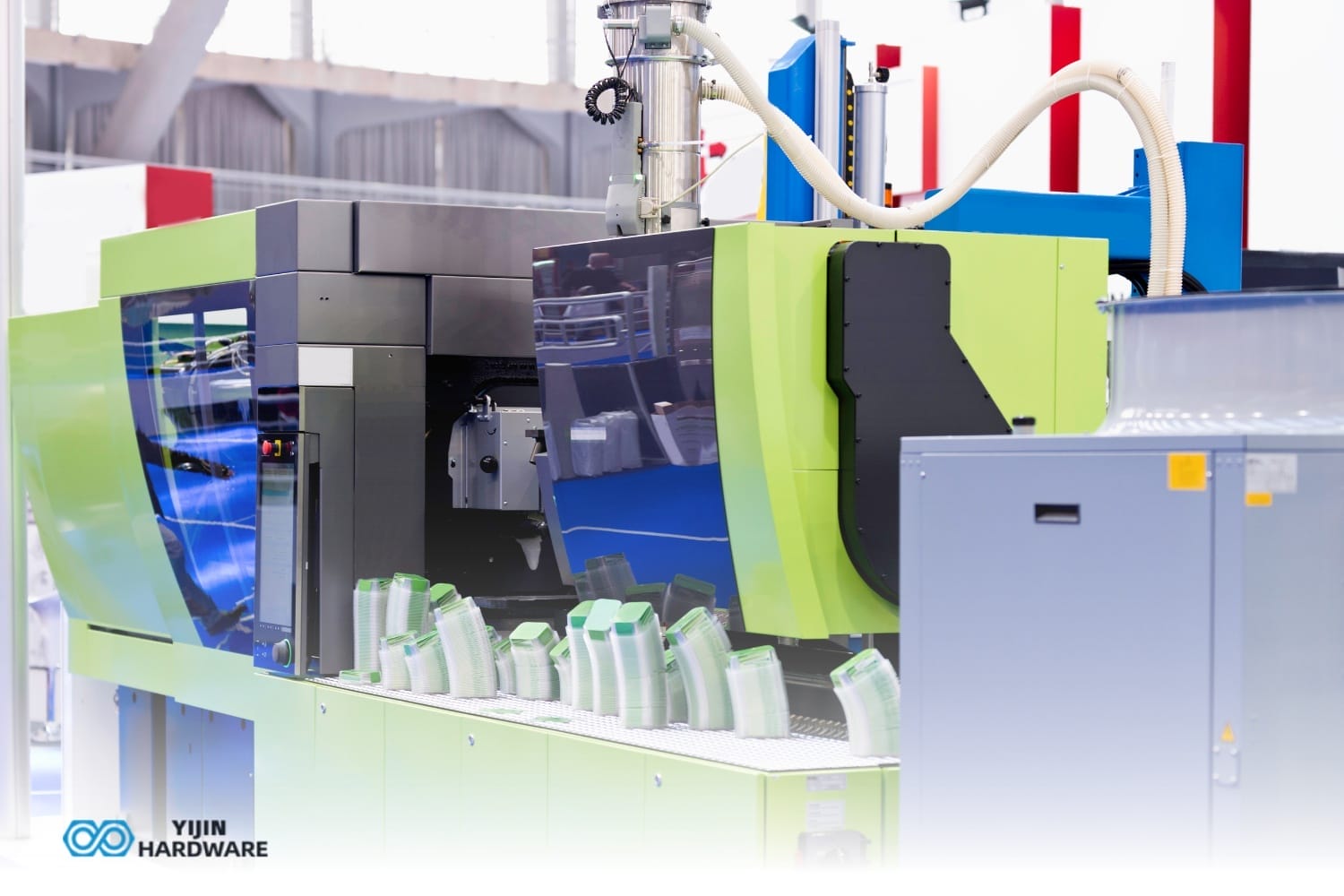

Что такое литье пластмасс под давлением и как оно работает?

Литье пластмасс под давлением - это метод производства, при котором детали создаются путем впрыска расплавленного материала в специально разработанную полость литьевой формы. После впрыска материал охлаждается и застывает в форме полости пресс-формы, создавая конечную деталь. Этот процесс в основном используется для термопластов, таких как ABS, полипропилен, поликарбонат, и полиэтилен.

Цикл литья под давлением: объяснение

1. Зажим: Две половины формы скрепляются вместе под давлением
2. Инъекция: Пластиковые гранулы расплавляются и впрыскиваются в полость пресс-формы
3. Жилье: Давление поддерживается по мере охлаждения материала для предотвращения обратного потока
4. Охлаждение: Расплавленный пластик застывает, принимая форму формы
5. Выброс: Форма открывается, и выталкивающие штифты извлекают готовую деталь
6. Сброс: Цикл возобновляется для следующей части

Процесс литья под давлением включает в себя несколько ключевых компонентов: узел впрыска, расплавляющий и подающий пластик, пресс-форму, придающую форму детали, и систему смыкания, удерживающую пресс-форму закрытой во время впрыска. Современные машины для литья под давлением классифицируются по усилию смыкания (обычно 30-4 000 тонн) и мощности выстрела, которые определяют максимальный размер детали и объем материала, который они могут обрабатывать.

Типы пресс-форм для литья под давлением

• Однополостные пресс-формы: Создание одной детали за цикл, более дешевый вариант для небольших объемов
• Многогнездные пресс-формы: Создание нескольких идентичных деталей за цикл, более эффективное при больших объемах.
• Семейные формы: Создание различных связанных деталей в одном цикле
• Горячеканальные пресс-формы: Передовые системы, минимизирующие отходы материалов и время цикла

Как сравниваются обработка с ЧПУ и литье под давлением по ключевым факторам?

Обработка с ЧПУ и литье под давлением принципиально отличаются по множеству факторов, включая структуру затрат, скорость производства и совместимость материалов. Понимание этих различий необходимо для принятия экономически эффективных производственных решений.

Обработка с ЧПУ обеспечивает большую гибкость и точность при меньших первоначальных инвестициях, в то время как литье под давлением предлагает непревзойденную эффективность и экономичность при больших объемах производства после создания формы. Принципиальная разница в подходах - удаление материала и его формовка - влияет на все, от структуры затрат до возможностей проектирования.

Какой производственный процесс обеспечивает лучшую точность и допуски?

Обработка с ЧПУ обеспечивает значительно более жесткие допуски, чем литье под давлением, обычно достигая точности ±0,001″ (0,025 мм) по сравнению с ±0,005″ (0,127 мм) при литье под давлением. Такая высокая точность делает обработку с ЧПУ предпочтительным выбором для деталей, требующих точных размеров и мелких деталей. Прямой контроль над режущими инструментами позволяет создавать более точные детали, чем это возможно при использовании динамики потока расплавленного пластика.

На допуски при литье под давлением влияют усадка материала при охлаждении, износ формы со временем, а также такие переменные процесса, как температура и давление. Физика течения и охлаждения расплавленного пластика создает неотъемлемые ограничения в достижимой точности. Несмотря на то, что для многих применений это вполне приемлемо, детали, требующие высокой точности, обычно нуждаются в механической обработке.

Когда точность важнее всего

• Аэрокосмические компоненты: Для критически важных систем полета часто требуются превосходные допуски при обработке с ЧПУ
• Медицинские изделия: Хирургические инструменты и имплантируемые устройства выигрывают от точности ЧПУ
• Оптические компоненты: Корпуса объективов и прецизионные крепления требуют жестких допусков

Для деталей с критическими размерами часто используется гибридный подход - изготовление базовой формы с помощью литья под давлением, а затем доводка точных деталей с помощью вторичной обработки на станках с ЧПУ. Когда дело доходит до литья под давлением, по сравнению с обработкой с ЧПУ, обработка с ЧПУ выигрывает в точности и допусках.

Какие материалы можно использовать в каждом процессе?

Обработка с ЧПУ позволяет работать со значительно более широким спектром материалов, чем литье под давлением, включая металлы, пластики, дерево и композиты. К распространенным материалам, поддающимся обработке на станках с ЧПУ, относятся алюминий, сталь, титан, латунь, медь, пластмассы (ABS, POM, PEEK, PC), дерево и различные композиты.

Литье под давлением в основном работает с термопластами, которые можно плавить и многократно переделывать. Такие материалы, как поликарбонат (PC), полиэтилен высокой плотности (HDPE) и ABS, широко используются благодаря своим отличным текучим свойствам. Пластмассы инженерного класса, такие как PEEK, часто требуют обработки на станках с ЧПУ из-за высоких температур обработки и стоимости.

Какова стоимость обработки с ЧПУ и литья пластмасс под давлением?

При аутсорсинге у такого поставщика услуг, как Yijin Hardware, обработка с ЧПУ обычно имеет более низкие первоначальные затраты, но более высокую стоимость каждой детали по сравнению с литьем под давлением. При оказании услуг по обработке на станках с ЧПУ вы в первую очередь оплачиваете время программирования, время обработки, стоимость материалов и финишных операций. Типичная стоимость детали составляет от $25 до $200+, в зависимости от сложности и материала.

Услуги литья под давлением требуют значительных предварительных инвестиций в создание пресс-формы - как правило, от $1 500 до $5 000 для простых форм и до $100 000+ для сложных форм. Однако после создания пресс-формы стоимость услуг в расчете на одну деталь значительно снижается - часто всего до $1-$5 за деталь.

Анализ общей стоимости проекта

• Небольшой тираж (от 1 до 100 деталей): Обработка с ЧПУ почти всегда более экономична
• Средний тираж (от 100 до 500 деталей): Требует детального анализа специфики
• Большой тираж (500+ деталей): Литье под давлением, как правило, более экономично
• Долгосрочное производство: Учитывайте расходы на обслуживание и замену плесени

Для коротких партий или разовых заказов услуги по механической обработке с ЧПУ обычно оказываются выгоднее. При постоянном производстве, превышающем несколько сотен единиц, более высокие первоначальные инвестиции в оснастку для литья под давлением обычно окупаются за счет значительно более низкой стоимости каждой детали.

Как соотносятся сложность и гибкость дизайна?

Обработка с ЧПУ отличается высокой точностью при создании сложных внешних геометрических форм и прецизионных элементов, но имеет ограничения при создании внутренних элементов для деталей дизайн из-за ограничений доступности инструмента. Режущий инструмент должен быть способен физически достичь каждой поверхности, которую необходимо обработать.

Каковы возможности отделки и внешнего вида каждого метода?

Обработка с ЧПУ позволяет получить превосходное обработка поверхности благодаря контролируемым параметрам резки и различным вариантам постобработки. Обработанные детали могут иметь шероховатость поверхности до 0,8 мкм Ra (средняя шероховатость в микрометрах), создавая гладкие и точные поверхности.

Различные типы инструментов и стратегии обработки позволяют создавать различные текстуры и узоры на поверхности, а вторичные операции, такие как полировка, анодирование, порошковое покрытие и дробеструйная обработка, улучшают внешний вид и эксплуатационные характеристики.

Фундаментальные различия в способах создания поверхностей в каждом из этих двух процессов напрямую влияют на их эстетические качества. Обработка с ЧПУ создает поверхности путем прямого контакта с инструментом, что обеспечивает точный контроль, но может оставлять следы от инструмента. В отличие от этого, литье под давлением точно копирует поверхность пресс-формы, что позволяет получать исключительно гладкие или нарочито текстурированные поверхности, но требует, чтобы сама пресс-форма имела желаемое качество отделки.

Распространенные виды обработки и отделки поверхности

Обработка поверхности с ЧПУ:

• Механическая полировка (достигается зеркальная отделка)
• Бисерная/пескоструйная обработка (создает матовые текстуры)
• Анодирование (для алюминия, придает цвет и коррозионную стойкость)
• Порошковая окраска (добавляет прочное цветное покрытие)
• Химическая обработка (пассивация, чернение)

Обработка поверхности при литье под давлением:

• Текстурирование пресс-форм (создает устойчивые узоры)
• Декорирование в форме (добавление графики во время формовки)
• Окраска и нанесение покрытий (вторичные операции)
• Накладная печать (добавление текста или графики после формовки)
• Термическая обработка (улучшает свойства поверхности)

Примеры применения финишной обработки поверхности

• Потребительская электроника: Корпуса, изготовленные методом литья под давлением, с индивидуальной текстурой для удобства захвата и эстетики
• Медицинские инструменты: Нержавеющая сталь, обработанная на станках с ЧПУ, с электрополированной отделкой для стерилизации
• Автомобильные компоненты: Комбинация формованных деталей с выборочной механической обработкой поверхностей для критических интерфейсов

Каковы различия между временем выполнения заказа и скоростью производства?

Механическая обработка с ЧПУ обеспечивает более короткое время выполнения заказа, но более медленное производство каждой детали по сравнению с литьем под давлением. Часто деталь, обработанная на станке с ЧПУ, может быть изготовлена в течение 5-15 рабочих дней после утверждения проекта. Это делает обработку с ЧПУ идеальным решением для прототипов и срочного производства.

Литье под давлением имеет более длительное начальное время изготовления, которое обычно занимает от 4 до 8 недель. Однако после того, как пресс-форма готова, скорость производства не имеет себе равных - время цикла составляет от нескольких секунд до нескольких минут на деталь, а многогнездные пресс-формы могут производить большое количество деталей одновременно.

Сравнение типовых сроков

Для проектов, требующих срочного изготовления деталей, обработка с ЧПУ позволяет быстро получить первые изделия, а литье под давлением обеспечивает превосходную долгосрочную эффективность производства.

В каких отраслях промышленности и сферах применения предпочтителен тот или иной метод производства?

Предпочтение отдается обработке на станках с ЧПУ аэрокосмическая промышленность, медицинский, автомобильный, и других отраслях промышленности, где требуются прецизионные детали в умеренных объемах. Фрезерование с ЧПУ особенно ценно для деталей, которые должны быть изготовлены из специальных высокоэффективных материалов или требуют жестких допусков.

Примеры применения в реальном мире

Обработка на станках с ЧПУ:

• Конструктивные элементы и кронштейны для аэрокосмической промышленности
• Прототипы медицинских приборов и хирургические инструменты
• Нестандартные детали для автомобилей
• Малосерийное производство специализированного промышленного оборудования
• Прецизионные зажимные приспособления для производства

Применение литья под давлением:

• Корпуса и компоненты бытовой электроники
• Автомобильные детали интерьера и подкапотного пространства из пластмассы
• Корпуса для медицинских приборов и одноразовые компоненты
• Производство компонентов упаковки в миллионах единиц
• Игрушки, предметы домашнего обихода и товары народного потребления

Многие продукты используют обе технологии на разных этапах: обработка с ЧПУ для создания прототипов и первоначального тестирования на рынке, а затем переход к литью под давлением, когда дизайн окончательно доработан и объем производства оправдывает инвестиции в оснастку.

Какие экологические факторы и факторы устойчивости следует учитывать?

Обработка с ЧПУ создает больше отходов материала, чем литье под давлением, из-за своей субтрактивной природы. Согласно Science DirectОбработка с ЧПУ может быть более экологичной, если оптимизировать параметры обработки для уменьшения отходов материала.

Коэффициент использования материала обычно составляет 30-70% в зависимости от геометрии детали. В отличие от этого, эффективность использования материала при литье под давлением может достигать 85-95%, поскольку почти весь материал попадает в конечную деталь.

Подходы Yijin к устойчивому производству

В компании Yijin Hardware мы применяем комплексные методы устойчивого развития для обоих способов производства:

• Системы регенерации материалов, позволяющие утилизировать и перерабатывать стружку для обработки на станках с ЧПУ
• Системы охлаждения и смазки с замкнутым циклом, минимизирующие потребление воды
• Энергоэффективное оборудование с расширенным управлением питанием
• Оптимизация стратегий раскроя и резки для максимального использования материала
• Охлаждающие жидкости на водной основе, снижающие воздействие на окружающую среду

Как принять окончательное решение между обработкой с ЧПУ и литьем под давлением?

Выбор оптимальной производственной услуги зависит от анализа четырех ключевых факторов: объема производства, требований к материалам, сложности конструкции и сроков. Объем производства, как правило, является самым решающим фактором: выбирайте услуги по обработке с ЧПУ при количестве менее 500 единиц продукции и услуги по литью под давлением при количестве более 1 000 единиц.

Блок-схема принятия решений при выборе услуги

1. Оцените объем производства
   • Менее 500 единиц → Услуги по механической обработке с ЧПУ
   • Более 1 000 единиц → Услуги по литью под давлением
   • 500-1 000 единиц → Требуется дальнейший анализ
2. Учитывайте требования к материалам
   • Требуются металлические детали → Обработка с ЧПУ
   • Специализированные инженерные пластики → Проверьте совместимость с обеими службами
   • Стандартные термопласты → Любой вид обслуживания в зависимости от других факторов
3. Анализ сложности конструкции
   • Сложные внутренние элементы → Предпочтительнее услуги литья под давлением
   • Точные внешние характеристики → Предпочтение отдается обработке на станках с ЧПУ
   • Дизайн может измениться → Предпочтительнее услуги по обработке с ЧПУ
4. Оцените сроки и бюджет
   • Нужны детали быстро → Обработка с ЧПУ (более короткое время выполнения заказа)
   • Долгосрочное производство → Услуга литья под давлением (лучшая экономия)
   • Ограниченный первоначальный бюджет → Услуги по обработке на станках с ЧПУ (меньшие первоначальные инвестиции)

Компания Yijin Hardware предлагает специализированные консультации, чтобы определить, может ли гибридный подход быть оптимальным для вашего конкретного применения. Наша команда инженеров может проанализировать вашу конструкцию на предмет возможности "раздельного производства" и разработать планы поэтапного производства.

Тематическое исследование: Гибридный подход к производству

Производитель медицинского оборудования обратился в Yijin Hardware с изделием, требующим высокой точности и, в конечном счете, больших объемов. Мы применили поэтапный подход:

1. Первоначальные прототипы: Полная обработка с ЧПУ для быстрых итераций и испытаний
2. Проверка рынка: Небольшая партия (200 штук), обработанная на ЧПУ для тестирования на рынке
3. Масштабирование производства: Основной корпус изготовлен методом литья под давлением, критические интерфейсы обработаны с ЧПУ
4. Полное производство: Многокамерная пресс-форма с оптимизированной конструкцией, рассчитанная на 10 000+ единиц продукции в год

Такой подход позволяет сбалансировать время выхода на рынок, сроки инвестиций и долгосрочную оптимизацию затрат.

Yijin Hardware | Доступная обработка с ЧПУ и литье под давлением

Выбор между механической обработкой с ЧПУ и литьем пластмасс под давлением - важнейшее производственное решение. Для предприятий, которым требуются нестандартные детали, услуги по механической обработке с ЧПУ предлагают непревзойденную гибкость, точность и универсальность материалов при малых и средних объемах производства. В отличие от этого, услуги литья под давлением обеспечивают непревзойденную эффективность и экономичность при крупносерийном производстве пластиковых деталей после того, как будут сделаны первоначальные инвестиции в пресс-формы.

Вкратце о ключевых факторах принятия решений:

1. Выбирайте обработку с ЧПУ при небольших объемах, требованиях к точности, гибкости материалов и в случаях, когда конструкция может измениться
2. Выбирайте литье под давлением для больших объемов, сложных внутренних деталей и долгосрочной эффективности производства
3. При принятии решения учитывайте пороговые значения объема, совместимость материалов и требования к дизайну

Компания Yijin Hardware предоставляет услуги по производству обоих видов продукции, предлагая всесторонний анализ для определения оптимального процесса в соответствии с требованиями вашего конкретного проекта. Чтобы получить консультацию по вашему следующему производственному проекту или запросить цену на услуги, свяжитесь с Yijin Hardware сегодня.

Часто задаваемые вопросы по обработке с ЧПУ и литью пластмасс под давлением

Могут ли детали, изготовленные методом литья под давлением, быть такими же прочными, как детали, обработанные на станках с ЧПУ?

Детали, изготовленные методом литья под давлением, могут быть конструктивно прочными, но обычно они не такие прочные, как детали, изготовленные на станках с ЧПУ из цельного материала. В процессе литья под давлением могут возникать линии сварки в местах соединения потоков материала. Однако правильный выбор материала и оптимизация конструкции позволяют создавать детали, изготовленные методом литья под давлением, с превосходным соотношением прочности и веса, подходящим для большинства применений.

Можно ли сочетать оба метода производства в одном изделии?

Да, гибридные подходы, использующие литье под давлением и обработку на станках с ЧПУ, становятся все более распространенными. Во многих изделиях для изготовления основного корпуса используется литье под давлением, а для изготовления прецизионных деталей - обработка на станках с ЧПУ. Например, в медицинских устройствах для оптимального соотношения цены и качества могут использоваться корпуса, изготовленные методом литья под давлением, и прецизионные компоненты, обработанные на станках с ЧПУ.

Каковы наиболее распространенные дефекты при литье под давлением и как их можно предотвратить?

К распространенным дефектам литья под давлением относятся раковины (углубления в толстых участках), линии течения (видимые узоры от потока материала), коробление (деформация детали при охлаждении) и вспышки (избыток материала на линиях разъема). Эти дефекты можно предотвратить с помощью правильной конструкции пресс-формы с равномерной толщиной стенок, оптимизированного размещения затворов, соответствующих параметров обработки (температура, давление, время охлаждения) и выбора материала с подходящими характеристиками текучести.

Как типы станков с ЧПУ влияют на возможности и стоимость деталей?

Различные станки с ЧПУ оказывают существенное влияние на возможности и стоимость. Трехкоординатные фрезерные станки рентабельно обрабатывают базовые геометрии, но для сложных деталей требуется многократная настройка. 5-осевые фрезерные станки могут создавать сложные геометрические формы за одну настройку, снижая трудозатраты и повышая точность, но при более высокой скорости обработки. Токарные станки с ЧПУ оптимальны для цилиндрических деталей с вращающимися элементами. Выбор станка влияет не только на технические возможности, но и на цену: более совершенные станки стоят дороже, но потенциально могут снизить общие затраты за счет эффективности.
