Molecular Pump Factory | Molecular Pump CNC Manufacturing
Yijin Hardware предлагает завод по производству молекулярных насосов, который сочетает в себе новейшие технологии. Обработка на станках с ЧПУ и сборка в чистом помещении. Мы делаем это для турбомолекулярных насосов, насосов молекулярного сопротивления и других. Они имеют допуски 10-50 микрометров и скорость вращения до 90 000 об/мин, а скорость перекачки составляет от 10 л/с до 4 000 л/с. Молекулярные насосы имеют фундаментальное значение для производства полупроводников, научных исследований и аналитики.
Мы предлагаем полный спектр услуг по вакуумным и молекулярным насосам с инженерной поддержкой. Это касается всех этапов, начиная с первого разговора о проектировании и заканчивая тестированием производительности и сертификацией качества. Так мы убеждаемся, что каждый молекулярный насос соответствует точным спецификациям для ваших вакуумных приложений.
- ⬤Сервис
- ⬤Ваши данные
- ⬤Отправить

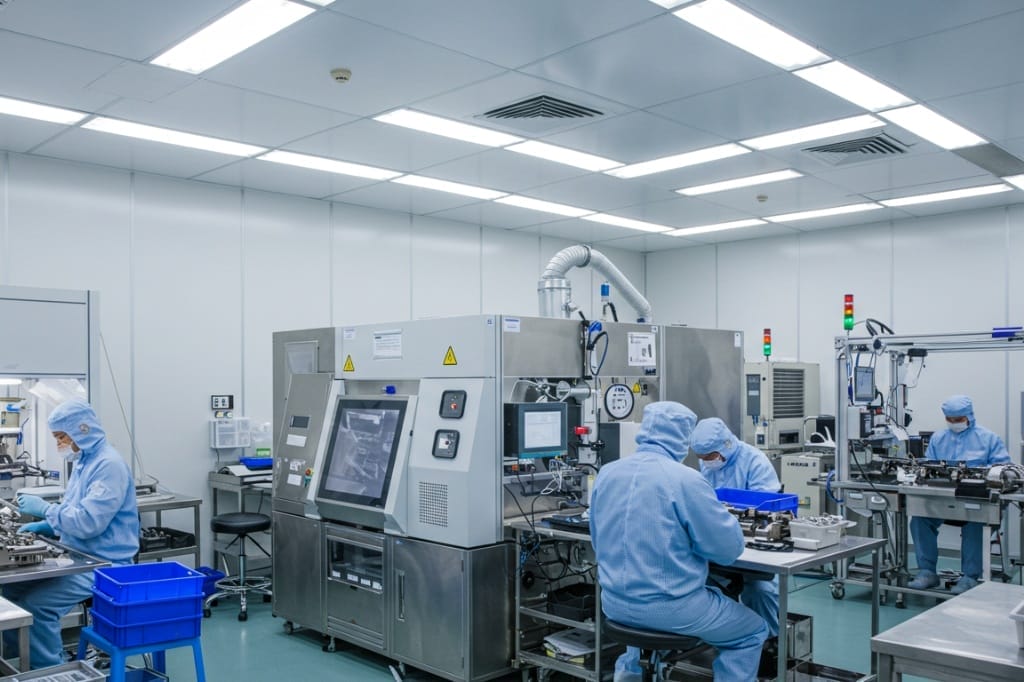

Чем завод по производству молекулярных насосов отличается от стандартного производства?
Для завода по производству молекулярных насосов необходимы специальные возможности обработки с ЧПУ, чистые помещения для сборки и системы вакуумного тестирования. Все это необходимо для производства высокоточных турбомолекулярных вакуумных насосов и насосов молекулярного сопротивления. Эти помещения должны соответствовать стандартам чистых комнат ISO класса 5-7. Это необходимо для того, чтобы предотвратить загрязнение при сборке компонентов, вращающихся со скоростью 20 000-90 000 об/мин. Производственный процесс заключается в прецизионной обработке узлов ротора, лопастей статора, керамических подшипниковых систем и компонентов магнитной левитации.
Специализированные типы конструкций насосов, которые мы производим
- Насосы Holweck: Многоступенчатые молекулярные насосы со спиральными каналами для повышения коэффициента сжатия
- Насосы Gaede: Конструкции быстро вращающихся цилиндров для направленной передачи импульса молекул газа
- Насосы типа Siegbahn: Конфигурации вращающихся дисков для компактных насосных установок
- Молекулярные насосы для соединений: Комбинированные технологии турбомолекулярных и драг-насосов для более широкого диапазона давления
Технические стандарты производительности
| Параметр | Диапазон | Приложение |
|---|---|---|
| Предельное давление | от 10^- 8 Па до 10^- 6 Па | От исследований до промышленности |
| Степень сжатия (N₂) | 10^6 - 10^9 | Стандартные приложения |
| Степень сжатия (H₂) | 1,000 - 10,000 | Применение легких газов |
| Давление обратного насоса | 0,01 - 0,1 мбар | Системная интеграция |

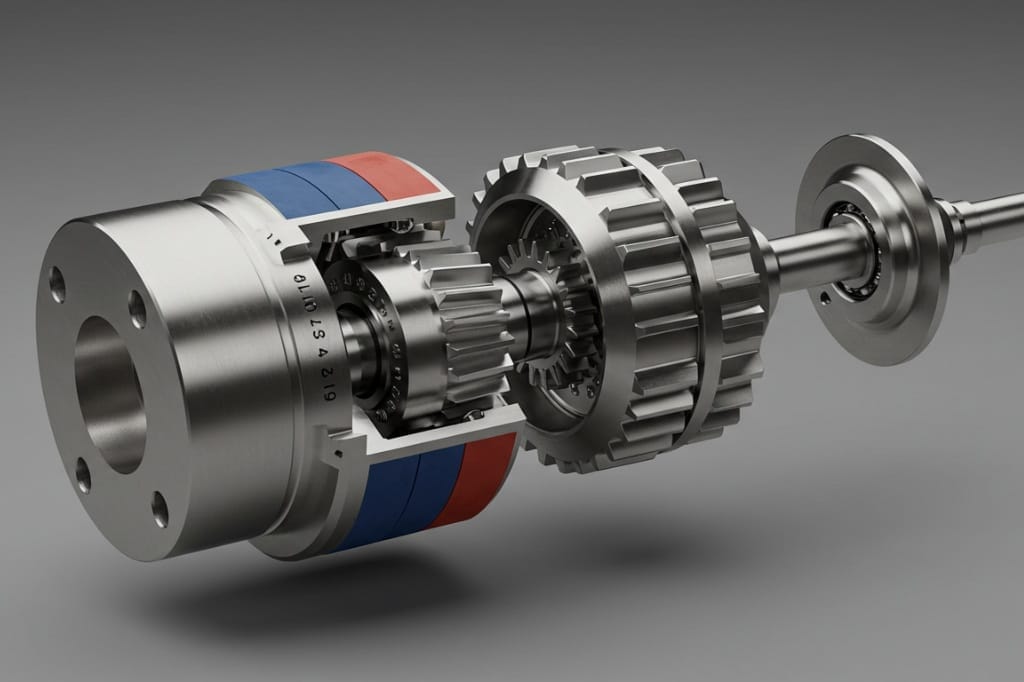

Наши услуги по изготовлению молекулярных насосов
Yijin Hardware обеспечивает полное производство молекулярных насосов, начиная с разработки индивидуального дизайна и заканчивая окончательным тестированием и сертификацией. Наши услуги включают прецизионную обработку с ЧПУ ротора и подвижных лопастей, интеграцию в чистом помещении керамических подшипниковых систем и компонентов магнитной левитации, а также всесторонние вакуумные испытания с использованием специализированных камер. Мы производим все основные турбонасосы с полной инженерной документацией и сертификацией качества, включая маркировку CE, сертификацию UL и соответствие стандартам SEMI для полупроводниковых приложений.
Возможности индивидуального проектирования
- Оптимизация с учетом специфики газа: Нестандартные геометрии лопастей для применения в водороде, гелии и тяжелых газах
- Разработка цифрового двойника: Виртуальное прототипирование и моделирование характеристик до начала производства
- Интеграция предиктивного обслуживания: Интеллектуальные датчики и системы управления для оптимизации работы
- Испытание на совместимость с форвакуумом: Проверка с использованием конкретных конфигураций резервных насосов
Протоколы обеспечения качества
Наше производство включает в себя статистический контроль процессов (SPC), проверку на координатно-измерительной машине (КИМ) с точностью ±2 микрометра и электронно-лучевую сварку критических соединений. Каждый компонент проходит документацию по прослеживаемости материалов и протоколы очистки на совместимость с вакуумом для сверхвысокочастотных применений.

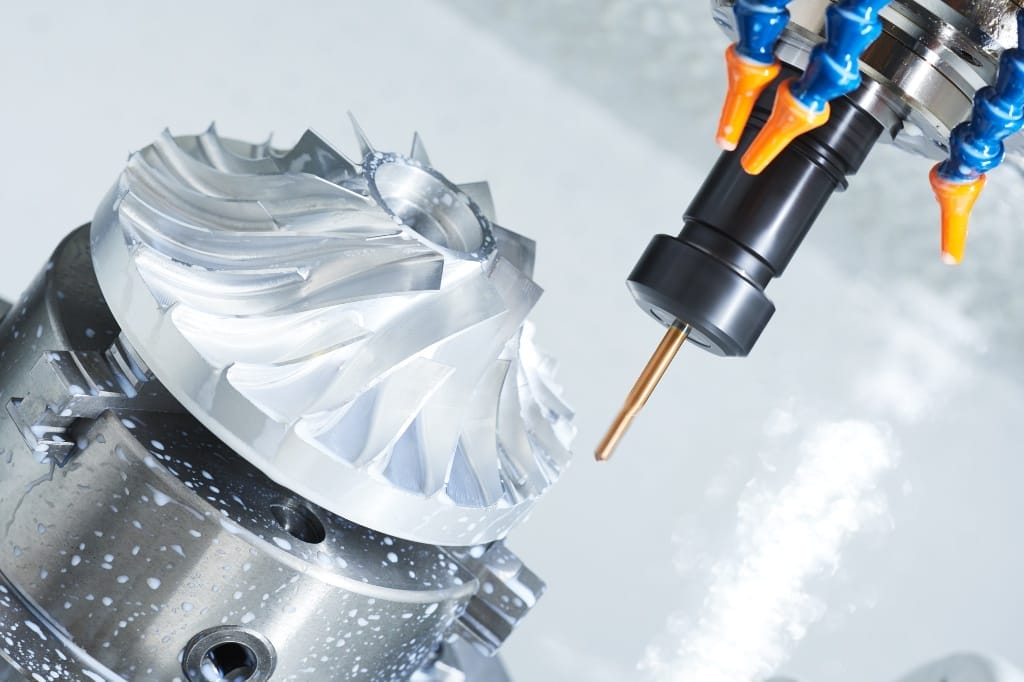

Как мы обеспечиваем точность компонентов высокоскоростных молекулярных насосов?
Наш завод по производству молекулярных насосов обеспечивает точность благодаря передовой обработке с ЧПУ и системам мониторинга в режиме реального времени, методам лазерной балансировки роторов, работающих со скоростью до 90 000 об/мин, и специализированным сборочным приспособлениям. Каждый узел ротора проходит прецизионную балансировку с использованием высокоточных лазерных измерительных систем для предотвращения вибрации и обеспечения стабильной работы во всем диапазоне скоростей. На предприятии используются координатно-измерительные машины (КИМ) для проверки размеров критически важных компонентов с точностью измерений до ±2 микрометров.
Передовая технология балансировки
- Лазерные системы балансировки: Анализ распределения веса в режиме реального времени во время высокоскоростных испытаний
- Протоколы анализа вибрации: Измерение многоосевой вибрации в рабочих условиях
- Интеграция аварийного подшипника: Системы автоматической посадки роторов насосов, левитирующих с помощью магнитных полей
- Двойная защита от превышения скорости: Программно-аппаратные системы безопасности, предотвращающие повреждение ротора
Системы экологического контроля
Чистые помещения для сборки предотвращают загрязнение твердыми частицами при интеграции чувствительных подшипниковых систем. В наших чистых помещениях класса ISO 5-7 поддерживается контролируемая температура (±1 °C), влажность (±2% RH) и фильтрация воздуха с помощью систем HEPA, обеспечивающих эффективность 99,97% для частиц размером 0,3 микрометра.

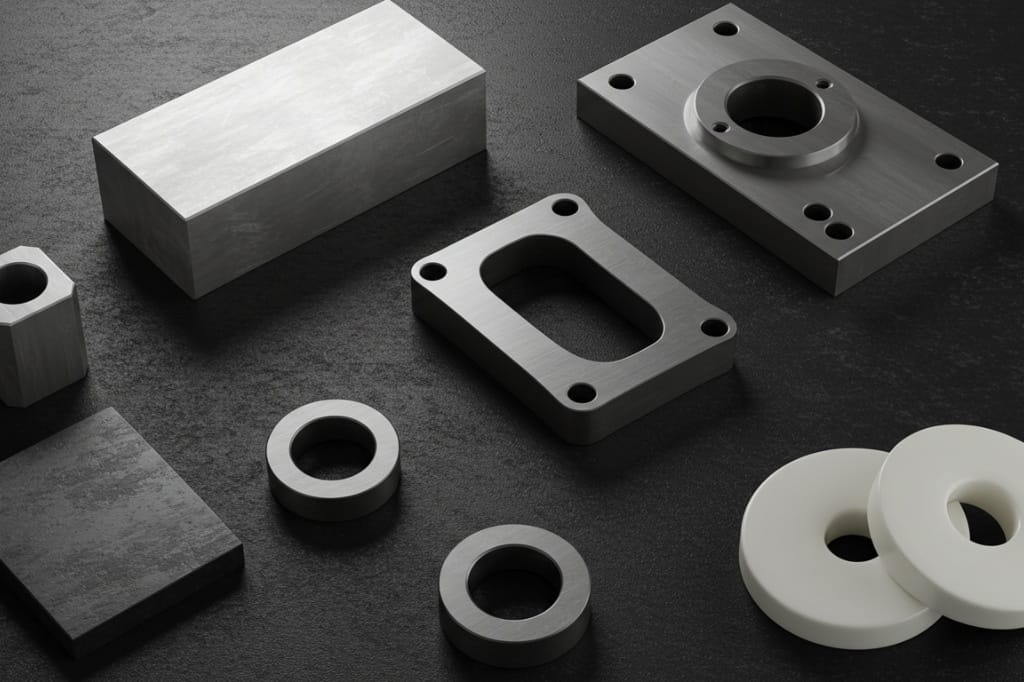

Какие передовые материалы и технологии мы используем?
В нашем производстве молекулярных насосов используются высококачественные алюминий сплавы (6061-T6, 7075-T6) для облегченных узлов ротора, аустенитные нержавеющая сталь (316L, 321) для коррозионностойких корпусов, а также современные керамические материалы (нитрид кремния, глинозем) для подшипниковых систем. Системы магнитной левитации включают в себя редкоземельные постоянные магниты (неодим-железо-бор) и электромагнитные катушки с цифровыми системами управления для бесконтактной подвески ротора в турбонасосах, предназначенных для работы в условиях сверхвысокого вакуума.
Портфель специализированных материалов
| Компонент | Материал | Основные свойства | Рабочий диапазон |
|---|---|---|---|
| Лопасти ротора | AL 7075-T6 | Прочность на разрыв 572 МПа | До 90 000 об/мин |
| Корпус статора | SS 316L | <0,08% содержание углерода | от -40 °C до +150 °C |
| Керамические подшипники | Si₃N₄ | Модуль упругости 14 ГПа | Вакуум 10^-9 Па |
| Магнитные уплотнения | Феррожидкость | Самоуплотняющиеся свойства | Вращающиеся приложения |
Технологии обработки поверхности
- Твердое анодирование: Тип III анодирования, достигающий толщины покрытия 50-100 микрометров
- Безэлектродное никелирование: Равномерные отложения размером 10-25 микрометров для повышения износостойкости
- Прецизионное шлифование: Отделка поверхности Ra 0,1-0,4 мкм для критических уплотнительных поверхностей
- Очистка с помощью пылесоса: Протоколы многоступенчатого обезжиривания и удаления углеводородов

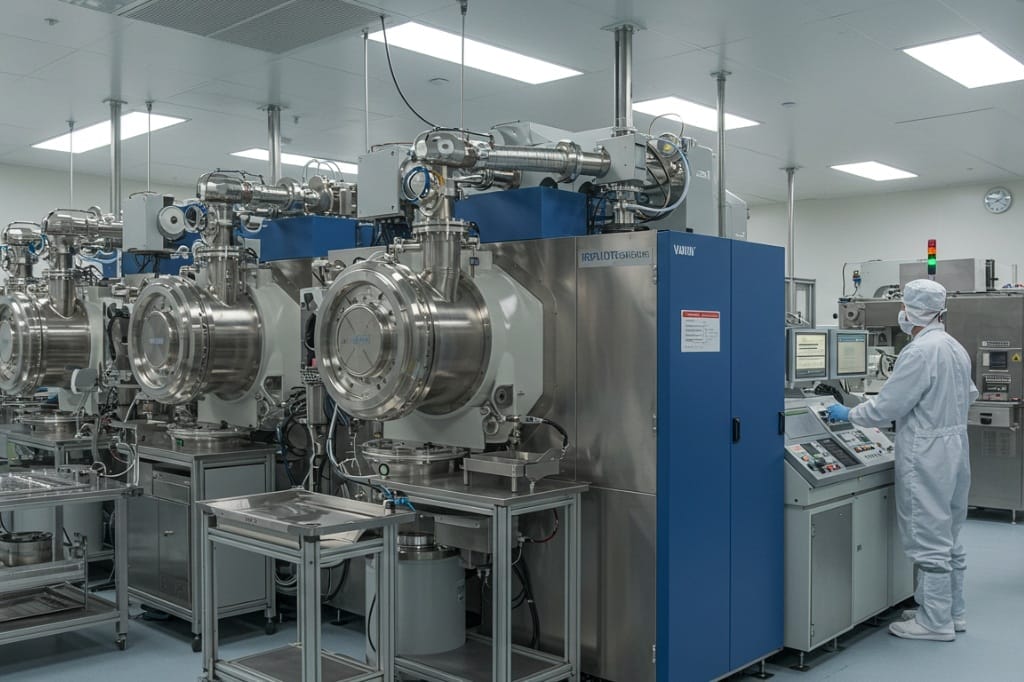

Для каких отраслей промышленности выгодны наши услуги завода по производству молекулярных насосов?
Производство полупроводников Это самый крупный сектор применения, требующий сверхвысоких вакуумных условий для напыления, химического осаждения из паровой фазы (CVD), химического осаждения из паровой фазы низкого давления (LCVD) и процессов травления. Наши молекулярные насосы обеспечивают уровни вакуума, необходимые для передового производства полупроводников, включая технологические узлы 7 нм и 5 нм. Предприятия по производству солнечных элементов используют наши насосы для обработки кремниевых пластин и нанесения тонких пленок, требующих высокоэффективного создания вакуума.
Производительность, зависящая от конкретного приложения
- Масс-спектрометрические системы: Оптимизированная прокачка для анализа остаточного газа и применения гелиевого течеискателя
- Электронная микроскопия: Конструкции с низким уровнем вибрации для чувствительных систем визуализации в биологических науках
- Вакуумное покрытие: Стабильная накачка для производства оптических компонентов и дисплеев
- Исследования и разработки в области ядерного синтеза: Надежная работа для нагрева плазмы и кондиционирования сосудов
Оптимизация с учетом специфики газа
Различные молекулярные насосы работают с определенными типами газов в зависимости от молекулярного веса и механизмов перекачки. Наши заказные конструкции оптимизируют углы наклона лопастей и конфигурации ступеней для водорода (степень сжатия 1 000-10 000), азота (степень сжатия до 10^9) и инертных газов, используемых в аналитических приборах, требующих точного управления молекулярным потоком.

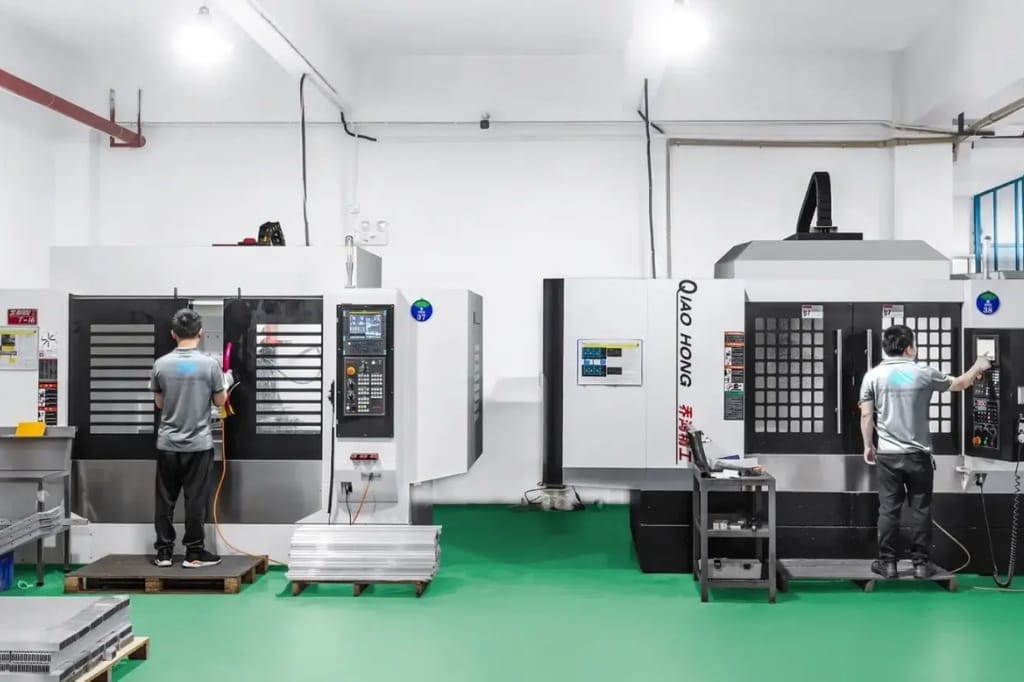

Почему стоит выбрать Yijin Hardware для услуг завода молекулярных насосов?
Компания Yijin Hardware сочетает 15-летний опыт прецизионной обработки с ЧПУ со специализированными возможностями производства молекулярных насосов, предлагая индивидуальные решения, которые отвечают точным спецификациям для критически важных вакуумных приложений. Наше предприятие, сертифицированное по стандартам ISO 9001:2015 и ISO 14001:2015, обеспечивает постоянное управление качеством на протяжении всех производственных процессов. Мы предоставляем комплексную инженерную поддержку, включая совместную оптимизацию конструкции, разработку прототипов и технические консультации для OEM-производителей и партнеров-производителей насосов.
Уникальные производственные преимущества
- Оптимизация энергоэффективности: Частотно-регулируемые приводы и приводная электроника, снижающие энергопотребление на 20-30%
- Возможность модульного проектирования: Взаимозаменяемые компоненты для упрощения обслуживания и длительного срока службы
- Интеграция двигателей по заказу: Конструкции двигателей постоянного тока с постоянными магнитами и бесщеточных двигателей постоянного тока для конкретных применений
- Устойчивое развитие: Выбор материалов, пригодных для вторичной переработки, и планирование разборки после окончания срока службы
Допуски на детали составляют 10-50 микрометров, скорость вращения достигает 90 000 об/мин, а скорость перекачки - от 10 л/с до 4 000 л/с для всех основных конфигураций насосов. Мы поддерживаем чистые помещения для сборки, соответствующие стандартам ISO класса 5-7, и предлагаем масштабируемое производство от единичных прототипов до серийного производства для промышленных приложений, требующих 100+ единиц.
Что говорят наши клиенты
Часто задаваемые вопросы о заводе молекулярных насосов
Наши обрабатывающие центры с ЧПУ стабильно обеспечивают допуски 10-50 микрометров для лопастей ротора, узлов статора и корпусов подшипников, используемых в производстве молекулярных насосов. Мы поддерживаем такие уровни точности с помощью координатно-измерительных машин (КИМ) с точностью ±2 микрометра и статистического контроля процесса (SPC) во время операций обработки. Критические зазоры между вращающимися и неподвижными компонентами проверяются с помощью специализированных измерительных приспособлений, разработанных специально для узлов молекулярных насосов, требующих обнаружения утечек и обеспечения вакуума.
Производство молекулярных насосов на заказ обычно занимает 8-12 недель с момента утверждения первоначального проекта до окончательного тестирования и поставки, в зависимости от сложности насоса и требований спецификации. Этот срок включает 2-3 недели на детальное проектирование и разработку цифрового двойника, 4-6 недель на прецизионную обработку с ЧПУ и подготовку компонентов, 1-2 недели на сборку и интеграцию в чистом помещении и 1 неделю на всестороннее тестирование производительности, включая проверку совместимости с насосами обратного хода. Срочные заказы могут быть выполнены с ускоренным планированием для критических требований проекта в области вакуумных технологий.
Конструкции наших молекулярных насосов включают нестандартные геометрии лопастей и конфигурации ступеней, оптимизированные для конкретных типов газов, включая водород (достигающий степени сжатия 1 000-10 000), гелий (оптимизированный для перекачки легких газов), азот (степень сжатия до 10^9) и технологические газы, используемые в полупроводниковом производстве. Мы обеспечиваем тестирование производительности в зависимости от конкретного применения, включая проверку скорости перекачки целевых газов, измерение предельного давления и оценку совместимости с насосами обратного хода. Каждый насос включает подробные кривые производительности и рабочие параметры для указанного состава газа и условий эксплуатации в приложениях, требующих точного контроля пропускной способности.
