При изготовлении металлических деталей выбор между литье и Обработка на станках с ЧПУ существенно влияет на стоимость, качество и сроки реализации проекта. Литье предполагает заливку расплавленного металла в форму, где он застывает, приобретая нужную форму, а обработка с ЧПУ - это субтрактивный процесс, в котором используются режущие инструменты с компьютерным управлением для удаления материала из цельного блока. Это руководство поможет вам определить, какой производственный процесс лучше всего подходит для ваших конкретных производственных нужд.
Основные выводы
- Обработка с ЧПУ обеспечивает более высокую точность (допуск ±0,025 мм), чем литье (допуск ±0,1 мм)
- Литье более рентабельно при крупносерийном производстве, в то время как обработка с ЧПУ лучше при небольших объемах.
- Обработка с ЧПУ обеспечивает более широкую совместимость материалов практически со всеми металлами и многими неметаллами
- При литье образуется меньше отходов материала, и оно лучше подходит для деталей со сложной внутренней геометрией
- Гибридные подходы, сочетающие оба метода, часто дают оптимальные результаты при реализации сложных проектов
В чем разница между литьем и механической обработкой с ЧПУ?
Литье - это процесс формообразования, при котором жидкий металл заполняет полость формы и застывает в ней, насчитывающий более 6 000 лет. Обработка с ЧПУ - это субтрактивный производственный процесс, в ходе которого материал удаляется из цельного блока с помощью управляемых компьютером режущих инструментов, что является более поздней технологической инновацией.
Литье и обработка с ЧПУ представляют собой принципиально разные производственные подходы в изготовлении металлов.
| Характеристика | Кастинг | Обработка с ЧПУ |
|---|---|---|
| Тип процесса | Формативный (добавление) | Субтрактивный (удаляющий) |
| Базовый метод | Расплавленный металл заполняет форму | Режущий инструмент с компьютерным управлением |
| Состояние материала | Начинается как жидкость | Начинается как цельный блок |
| Подход к проектированию | Производство на основе пресс-форм | Цифровой дизайн |
Как происходит процесс литья?
Процесс литья начинается с создания формы желаемой формы детали. Металл расплавляется в печи до жидкого состояния, затем заливается или впрыскивается в подготовленную полость формы, где остывает и затвердевает. После охлаждения деталь извлекается из формы путем разбивания, выталкивания или демонтажа, после чего выполняются отделочные операции.

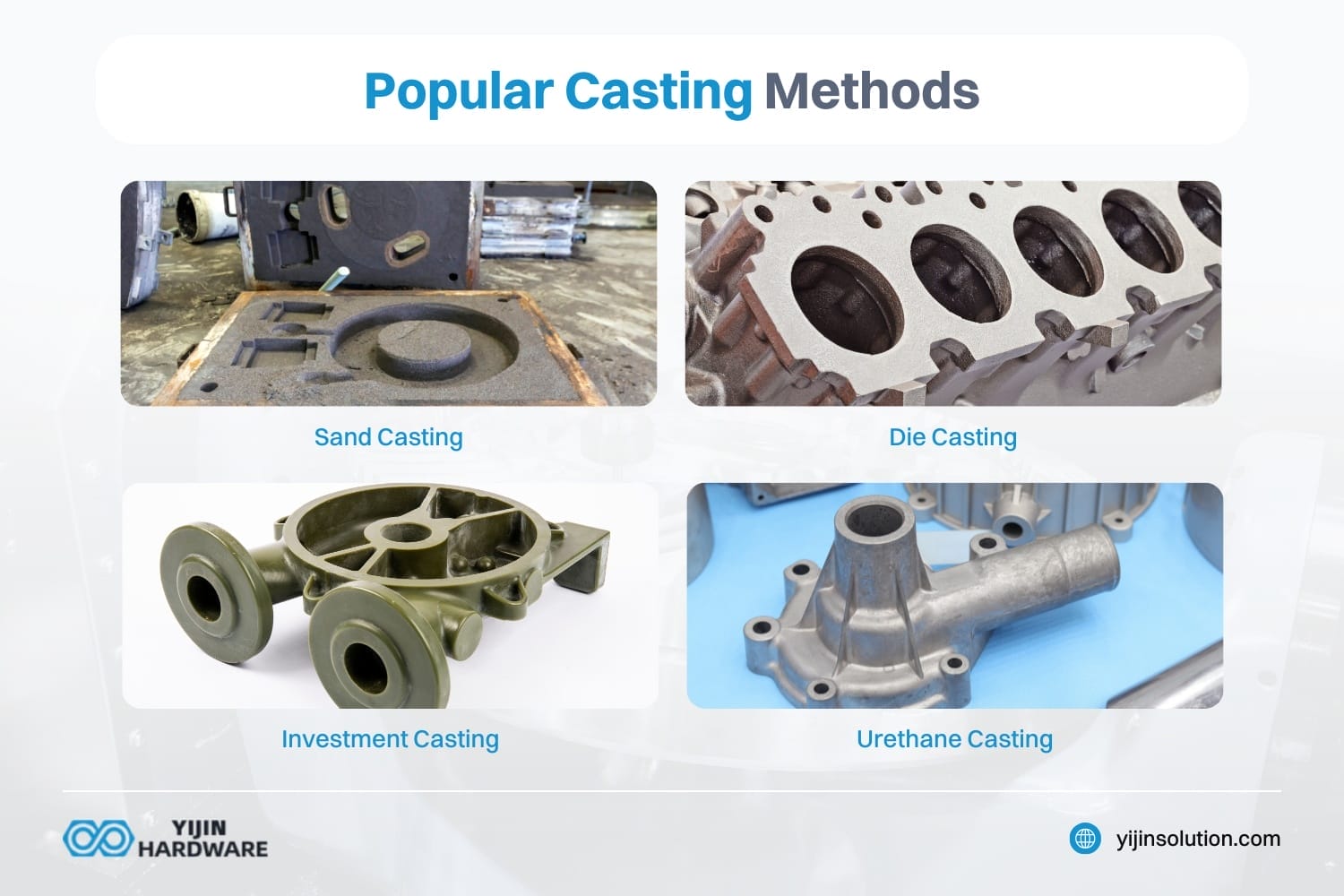

Виды методов литья
| Метод | Тип пресс-формы | Лучшие приложения |
|---|---|---|
| Литье под давлением | Постоянные металлические штампы | Большой объем, тонкие стенки |
| Литье в песок | Расходуемые формы для песка | Крупные детали, черные металлы |
| Инвестиционное литье | Расходная керамика | Сложные детали, хорошая отделка |
| Постоянная форма | Многоразовые металлические формы | Средний объем, хорошая отделка |
Для получения оптимальных результатов литые под давлением детали требуют правильного проектирования. В отличие от механической обработки с ЧПУ, процесс литья под давлением, включающий в себя впрыскивание расплавленного металла под давлением, позволяет изготавливать сложные детали экономично, если они производятся в достаточном количестве.
Как работает обработка с ЧПУ?
Обработка с ЧПУ использует компьютерное числовое управление для управления режущими инструментами, которые удаляют материал из цельного блока. Процесс начинается с создания цифрового проекта (CAD-модели), который преобразуется в машинные инструкции (G-код) с помощью программного обеспечения CAM. Эти инструкции направляют движение режущих инструментов для придания материалу нужной формы с помощью таких операций, как фрезерование, точение, сверление и растачивание.
Типы станков с ЧПУ
- ЧПУ Миллс: Удаление материала с помощью вращающихся инструментов (от 3 до 5+ осей)
- Токарные станки с ЧПУ: Поворот заготовки относительно неподвижных инструментов
- Многозадачные машины: Комбинируйте фрезерные и токарные операции
Обработка с ЧПУ для создания прототипов имеет значительные преимущества перед традиционными методами. Фрезерный станок с ЧПУ может изготавливать сложные детали с исключительной точностью из широкого спектра материалов. Если сравнивать обработку на станках с ЧПУ и литье для создания прототипов, то обработка на станках с ЧПУ идеально подходит для быстрых итераций без дорогостоящих инвестиций в оснастку.
Какой процесс обеспечивает лучшую точность и аккуратность?
Обработка с ЧПУ обеспечивает значительно более высокую точность, чем литье, для большинства применений. При обработке с ЧПУ обычно достигаются допуски ±0,025 мм (0,001″), что делает ее идеальной для деталей, требующих точных спецификаций. При литье обычно достигаются допуски ±0,1 мм на 25 мм, хотя точность варьируется в зависимости от метода.
Сравнение прецизионных возможностей
| Метод производства | Типичный допуск | Лучшие приложения |
|---|---|---|
| Обработка с ЧПУ | ±0,025 мм (0,001″) | Прецизионные компоненты, медицинские приборы |
| Прецизионная обработка с ЧПУ | ±0.0002″ | Аэрокосмическая промышленность, полупроводниковые детали |
| Инвестиционное литье | ±0,1 мм на 25 мм | Сложные формы с умеренной точностью |
| Литье под давлением | ±0,1 мм на 25 мм | Детали большого объема с высокой точностью |
| Литье в песок | ±0,2 мм или более | Крупные детали с низкой точностью |
Как сравниваются варианты материалов в разных процессах?
Обработка с ЧПУ обеспечивает гораздо более высокую совместимость материалов по сравнению с литьем. Практически все металлы и многие неметаллы могут быть обработаны с ЧПУ, включая все алюминий сплавы, сталь, титан, медьпластмассы, дерево и композиты.
Литье более ограничено, в основном это цветные металлы, такие как алюминий, цинк и медные сплавы, хотя железо и некоторые стальные сплавы могут быть отлиты с помощью специальных методов, таких как литье в песок.
Таблица совместимости материалов
| Категория материала | Обрабатываемость на станках с ЧПУ | Пригодность для литья |
|---|---|---|
| Алюминиевые сплавы | Превосходно | Очень хорошо |
| Сталь | Очень хорошо | Ограниченный |
| Титан | Хорошо | Бедный |
| Медные сплавы | Хорошо | Хорошо |
| Термопластики | Превосходно | N/A (используется литье под давлением) |
| Композиты | Хорошо | Ограниченный |
Для специализированных применений, требующих альтернативных процессов, мы также можем посоветовать другие методы, такие как 3D-печать или литье уретана, в зависимости от потребностей проекта.
Какой процесс лучше для сложных геометрий?
Литье отлично подходит для производства деталей со сложной внутренней геометрией, которые невозможно обработать на станке. Внутренние полости, полые секции и сложные каналы легко образуются при литье, когда жидкий металл течет вокруг стержней в форме.
Обработка с ЧПУ позволяет создавать внешние геометрические формы с острыми углами, точными размерами и мелкими деталями, но не может создавать полностью закрытые внутренние элементы без сборки нескольких деталей.
Сравнение геометрических возможностей
- Геометрические преимущества литья: Внутренние полости, однородные тонкие стенки, сложные криволинейные поверхности
- Геометрические преимущества обработки с ЧПУ: Точные внешние элементы, острые углы, жесткие допуски
Обработка с ЧПУ обеспечивает превосходное разрешение деталей и точность размеров. На 5-осевых станках с ЧПУ в Yijin Hardware можно изготавливать очень сложные внешние детали с подрезами и сложными профилями поверхности. При сравнении литья под давлением и обработки с ЧПУ для сложных деталей каждый метод имеет свои преимущества в зависимости от того, является ли сложность внутренней или внешней.
Как объем производства влияет на производственные затраты?
Литье становится все более экономичным при больших объемах производства благодаря распределению первоначальных затрат на пресс-форму между многими деталями. Обработка с ЧПУ более экономична при малых и средних объемах производства, поскольку не требует инвестиций в оснастку.
Точка пересечения, когда литье становится более экономичным, обычно составляет от 500 до 1000 единиц, в зависимости от сложности детали. Объем производства существенно влияет на то, какой метод изготовления является наиболее экономически эффективным.
Анализ затрат на производство
| Объем производства | Наиболее экономически эффективный метод | Ключевые факторы стоимости |
|---|---|---|
| От 1 до 50 единиц | Обработка с ЧПУ | Отсутствие инвестиций в оснастку |
| От 50 до 500 единиц | Общая обработка с ЧПУ | Зависит от сложности детали |
| От 500 до 1000 единиц | Точка пересечения | Оценивайте каждый случай в отдельности |
| 1000+ единиц | Обычно литье | Амортизация стоимости оснастки |
| 10 000+ единиц | Кастинг | Значительная экономия на единице продукции |
Для прототип и мелкосерийное производство при производстве менее 500 единиц продукции, обработка с ЧПУ почти всегда обеспечивает лучшую стоимость. Первоначальная установка для литья требует значительных инвестиций перед изготовлением одной детали. Литье под давлением может потребоваться для крупносерийного производства, чтобы достичь оптимальной экономической эффективности.
Каковы временные затраты на каждый процесс?
Обработка с ЧПУ обеспечивает более быстрый оборот при изготовлении малосерийных изделий и прототипов. Процесс обработки с ЧПУ требует только программирования и подготовки материала перед началом производства.
Литье требует значительного времени на проектирование и изготовление формы, обычно проходит несколько недель, прежде чем можно будет изготовить первую деталь. Однако после того, как формы готовы, литье позволяет производить детали в больших объемах быстрее, чем обработка с ЧПУ.
В Yijin Hardware наши услуги по быстрой обработке с ЧПУ позволяют изготовить прототип детали всего за 3-5 рабочих дней, в то время как проекты по литью обычно требуют от 2 до 4 недель на первоначальную настройку. Если сравнивать механическую обработку и литье по срокам, то механическая обработка является лучшим выбором для быстрооборачиваемых проектов.
Как сравниваются возможности обработки поверхности?
Обработка на станках с ЧПУ позволяет получить превосходные отделка поверхности непосредственно на станке, обычно 0,8-1,6 мкм Ra (средняя шероховатость) без дополнительных операций. Стандартные литейные поверхности обычно более шероховатые - 3,2-6,3 мкм Ra, и для достижения сопоставимой гладкости часто требуются дополнительные финишные операции. Качество отделки поверхности значительно различается в разных процессах.
| Процесс | Отделка в процессе производства | Достижимо с помощью вторичных операций |
|---|---|---|
| Обработка с ЧПУ | 0,8-1,6 мкм Ra | До 0,1 мкм Ra |
| Литье под давлением | 1,6-3,2 мкм Ra | 0,8-1,6 мкм Ra |
| Инвестиционное литье | 1,6-3,2 мкм Ra | 0,8-1,6 мкм Ra |
| Литье в песок | 6,3-12,5 мкм Ra | 1,6-3,2 мкм Ra |
Обработка с ЧПУ позволяет точно контролировать текстуру поверхности, в то время как литье обеспечивает меньшую точность контроля поверхности. Компания Yijin Hardware предоставляет комплексные услуги по вторичной отделке как деталей, обработанных на станках с ЧПУ, так и литых деталей для достижения точных требований к отделке поверхности.
Когда следует выбирать литье, а не обработку с ЧПУ?
Литье - лучший выбор, если ваш проект предполагает крупносерийное производство, сложную внутреннюю геометрию или очень большие детали. Выбирайте литье при производстве тысяч одинаковых деталей, так как стоимость единицы продукции значительно снижается при масштабировании. Детали со сложными внутренними элементами, такими как каналы охлаждения или полые секции, часто можно изготовить только методом литья.
Оптимальное применение для литья
- Крупносерийное производство (1000+ одинаковых деталей)
- Сложные внутренние геометрии (каналы охлаждения, полые секции)
- Очень крупные компоненты превышающие типичные рабочие диапазоны для ЧПУ
- Тонкостенные конструкции (толщиной менее 1 мм)
Для тонкостенных конструкций (менее 1 мм) литье часто дает преимущества перед механической обработкой, которая может привести к деформации материала. Существует множество различных технологий литья металлов для удовлетворения конкретных требований к материалу и конструкции.
Что делать с утилизацией отходов и устойчивым развитием?
Кроме того, согласно ZetwerkЛитье под давлением производит меньше отходов материала по сравнению с механической обработкой с ЧПУ, что делает его лучшим выбором в сравнении с литьем с ЧПУ с точки зрения экологии. Обработка с ЧПУ по своей сути является вычитанием, в некоторых случаях удаляется до 90% исходного материала. При литье используется только металл, необходимый для изготовления детали, плюс литники и направляющие, которые могут быть переработаны.
Устойчивое развитие производства играет все более важную роль в принятии производственных решений. В компании Yijin Hardware мы внедряем комплексные системы переработки материалов для наших операций с ЧПУ, собирая и сортируя металлическую стружку для переработки, чтобы минимизировать воздействие на окружающую среду.
Можно ли сочетать литье и обработку с ЧПУ для достижения лучших результатов?
Да, гибридные производственные подходы, сочетающие литье и механическую обработку, часто дают оптимальные результаты для сложных проектов. Литые детали обеспечивают базовую форму с внутренними элементами, а выборочная механическая обработка с ЧПУ повышает точность критических размеров, улучшает качество поверхности или создает элементы, требующие жестких допусков. Совместная механическая обработка и литье под давлением позволяют создавать компоненты, которые невозможно получить ни при одном из этих процессов.
В компании Yijin Hardware мы координируем работу поставщиков литья и наших собственных производственных мощностей по обработке с ЧПУ, чтобы поставлять готовые детали, соответствующие точным спецификациям. Литье и обработка на станках с ЧПУ вместе обеспечивают максимальную производительность при производстве сложных компонентов.
Как выбрать подходящий процесс для вашего проекта?
В первую очередь учитывайте объем производства - при малом объеме обычно предпочтительнее обработка с ЧПУ, а при большом - литье. Оцените требования к точности, поскольку для высокоточных применений обычно требуется обработка с ЧПУ. Оцените требования к материалам, сложность геометрии и временные рамки как дополнительные решающие факторы.
Система принятия решений
| Фактор | Кастинг одолжений | Предпочтение отдается обработке с ЧПУ |
|---|---|---|
| Количество | 1000+ деталей | От 1 до 500 частей |
| Точность | Допустимо ±0,1 мм | Требуется ±0,025 мм |
| Сложность | Необходимые внутренние функции | Только внешние характеристики |
| Временная шкала | Допускается более длительное время выполнения заказа | Необходим быстрый оборот |
| Бюджет | Более высокая оснастка, более низкая стоимость единицы продукции | Отсутствие оснастки, более высокая стоимость единицы продукции |
| Материал | Цветные металлы | Любой поддающийся обработке материал |
При выборе между механической обработкой с ЧПУ и литьем под давлением для вашего проекта многие успешные стратегии производства включают оба процесса, либо как альтернативные варианты для разных деталей, либо в комбинации для одного и того же компонента. Объем требуемых деталей часто становится определяющим фактором при выборе между этими производственными процессами.
Почему стоит выбрать Yijin Hardware для своих производственных нужд?
Yijin Hardware предлагает комплексные производственные решения, обладая опытом как в обработке с ЧПУ, так и в управлении процессом литья. Наш современный обрабатывающий центр с ЧПУ оснащен передовыми многоосевыми станками, способными производить сложные детали с исключительной точностью. Мы поддерживаем тесные партнерские отношения с квалифицированными поставщиками литья для обеспечения комплексных производственных решений.
Наши производственные преимущества
- Техническая экспертиза: Наша команда инженеров имеет средний опыт работы на производстве от 12+ лет.
- Возможности оборудования: Новейшие 5-осевые станки с ЧПУ с микронной точностью
- Обеспечение качества: Процессы, сертифицированные по стандарту ISO 9001, с возможностями всестороннего контроля
- Знание материала: Опыт работы с сотнями сплавов и марок материалов
- Поддержка дизайна: Консультации по оптимизации производства для повышения стоимости и качества
- Гибридное производство: Специализированные возможности, сочетающие литье и точную механическую обработку
Имея более чем 15-летний опыт работы с клиентами по всему миру, наша команда инженеров поможет определить оптимальный подход к производству для ваших конкретных требований. Мы специализируемся на таких отраслях, как автомобильный, аэрокосмическая промышленность, медицинскийи промышленного оборудования, поставляя прецизионные детали, отвечающие самым строгим техническим требованиям. Свяжитесь с нами чтобы узнать больше о наших услугах по обработке с ЧПУ и литью.
FAQ по обработке с ЧПУ и литью
Какие материалы лучше всего подходят для обработки с ЧПУ, а какие - для литья?
Алюминиевые сплавы, сталь, титан, медь и пластмассы отлично подходят для обработки на станках с ЧПУ благодаря своим характеристикам обрабатываемости. Для литья предпочтительны алюминиевые сплавы (356, A380), цинковые сплавы, латунь и бронза благодаря их текучести и более низким температурам плавления для обрабатываемых деталей. Некоторые материалы, например некоторые виды нержавеющей стали, могут быть сложными для литья, но хорошо поддаются механической обработке. Выбор подходящего сплава зависит от механических свойств, необходимых для конкретного применения.
Как соотносятся литье и обработка на станках с ЧПУ при итерациях и модификациях дизайна?
Обработка с ЧПУ обеспечивает превосходную гибкость при изменении конструкции, требуя лишь корректировки программы. Литье требует дорогостоящих модификаций форм или полностью новых форм для значительных изменений конструкции, что делает его менее адаптируемым к изменениям дизайна в процессе разработки. Для проектов, требующих многочисленных итераций дизайна, обработка с ЧПУ обеспечивает преимущества по стоимости и времени, особенно на этапах создания прототипов и раннего производства.
Как литье под давлением и обработка с ЧПУ соотносятся по стоимости при различных объемах производства?
При небольших объемах (1-500 единиц) обработка с ЧПУ, как правило, более экономична из-за минимальных затрат на наладку. При средних объемах (500-5 000) возникает точка пересечения, когда литье под давлением становится более экономичным за счет распределения затрат на оснастку между большим количеством деталей. При больших объемах (5 000+) литье под давлением становится значительно более экономичным, при этом стоимость одной детали часто в разы меньше стоимости механической обработки. Литье под давлением может потребоваться для действительно крупносерийного производства, когда относительно низкая стоимость единицы продукции оправдывает первоначальные инвестиции в оснастку.
Литье является предпочтительным производственным процессом, обеспечивающим массовое производство, в то время как механическая обработка имеет преимущество в гибкости, когда вам нужно быстро создать деталь. Хотя при небольших объемах производства обработка с ЧПУ является лучшим способом производства, а механическая обработка все же может подойти для индивидуальных заказов.
