Алюминий 7075 - это высокопрочный термообработанный сплав. алюминий Сплав с цинком в качестве основного легирующего элемента (5.1-6.1%), обладающий исключительными механическими свойствами с пределом прочности при растяжении до 83 кси (572 МПа) в закалке T6. Разработан в 1936 году Японская компания Sumitomo MetalЭтот премиальный алюминиевый сплав сочетает в себе превосходное соотношение прочности и веса с хорошей усталостной прочностью, что делает его идеальным для применения в условиях высоких нагрузок в аэрокосмической, военной и спортивной технике.
Несмотря на то, что 7075 дороже обычных алюминиевых сплавов и сложнее в сварке, он остается материалом, который выбирают, когда требуется максимальная прочность и производительность. Yijin Hardware специализируется на прецизионной обработке алюминиевых компонентов 7075.
Основные выводы
- Алюминий 7075 - это высокопрочный термообрабатываемый сплав с цинком в качестве основного легирующего элемента, обладающий исключительным соотношением прочности и веса, что делает его идеальным для применения в условиях высоких нагрузок в аэрокосмической, военной промышленности и спортивном оборудовании.
- Уникальный состав и различные режимы закалки, особенно закалка T6, обеспечивают выдающиеся механические свойства, которые оптимизируются благодаря прецизионным методам обработки.
- Несмотря на более высокую стоимость и сложность сварки, алюминий 7075 широко используется для изготовления критически важных конструкционных деталей, а передовые методы обработки позволяют решить такие проблемы, как дребезг, износ инструмента и повышение температуры.
Что такое алюминий 7075?
Алюминий 7075 - это высокопрочный сплав с цинком в качестве основного легирующего элемента. Он относится к серии алюминиевых сплавов 7000. Этот материал обладает отличным соотношением прочности и веса. Алюминий 7075 находит применение в конструкциях, испытывающих большие нагрузки. Благодаря своим свойствам он идеально подходит для аэрокосмической и автомобильной промышленности. Согласно MATEC Web of ConferencesПредел прочности при сжатии составляет 629,5-787,52 МПа.
Каков химический состав алюминия 7075?
В состав алюминия 7075 входит алюминий как основной металл (87,1-91,4%) с несколькими ключевыми легирующими элементами, которые обеспечивают его отличительные свойства. Цинк служит основным легирующим элементом с концентрацией 5,1-6,1%, за ним следуют магний с концентрацией 2,1-2,9% и медь с концентрацией 1,2-2,0%. Эти три элемента взаимодействуют друг с другом, создавая исключительную прочность сплава за счет механизмов закалки осаждением.
Вот таблица состава для алюминия 7075:
| Элемент | Процентный диапазон | Роль в сплаве |
|---|---|---|
| Алюминий | 87.1-91.4% | Основной металл, обеспечивающий легкие свойства |
| Цинк | 5.1-6.1% | Основной легирующий элемент, повышающий прочность |
| Магний | 2.1-2.9% | Обеспечивает закалку осадком |
| Медь | 1.2-2.0% | Повышает прочность на разрыв и твердость |
| Хром | 0.18-0.28% | Контролирует структуру зерна и предотвращает коррозию под напряжением |
| Железо | 0-0.5% | Примеси (сведены к минимуму) |
| Кремний | 0-0.4% | Примеси (сведены к минимуму) |
| Марганцовка | 0-0.3% | Улучшает структуру зерна |
| Титан | 0-0.2% | Зернопереработчик |
| Другие | 0.05-0.15% | Микроэлементы |
Каковы различные температуры алюминия 7075?
Различные темперы алюминия 7075 означают конкретные условия термической обработки, которые значительно изменяют механические свойства сплава. Каждое обозначение температуры указывает на определенную историю обработки, которая изменяет микроструктуру для достижения конкретных эксплуатационных характеристик.
Вот таблица, в которой сравниваются различные темперы алюминия 7075:
| Темпер | Описание | Прочность на разрыв | Предел текучести | Удлинение | Приложения |
|---|---|---|---|---|---|
| 7075-O | Отожженное состояние | 33 кси (228 МПа) | 15 кси (103 МПа) | 16% | Операции формовки, требующие максимальной пластичности |
| 7075-T6 | Термообработанный раствор и искусственное состаривание | 83 кси (572 МПа) | 73 кси (503 МПа) | 11% | Высокопрочные материалы, авиационные конструкции |
| 7075-T651 | T6 со снятием напряжения с помощью растяжки | 83 кси (572 МПа) | 73 кси (503 МПа) | 11% | Улучшенная стабильность размеров для прецизионных деталей |
| 7075-T73 | Перестаривание для повышения коррозионной стойкости под напряжением | 73 кси (505 МПа) | 63 кси (435 МПа) | 5% | Области применения, требующие повышенной коррозионной стойкости |
| 7075-T7351 | T73 - снятие напряжения с помощью растяжки | 73 кси (505 МПа) | 63 кси (435 МПа) | 5% | Критически важные аэрокосмические компоненты, подверженные коррозии |
Как сравниваются механические свойства алюминия 7075?
Механические свойства алюминия 7075 выгодно отличаются от большинства других алюминиевых сплавов, особенно в плане прочностных характеристик. Эти свойства значительно варьируются в зависимости от состояния закалки, при этом закалка T6 обеспечивает самые высокие показатели прочности.
| Недвижимость | 7075-T6 | 6061-T6 | 2024-T3 | 5052-H32 | 3003-H14 |
|---|---|---|---|---|---|
| Основной легирующий элемент | Цинк | Магний и кремний | Медь | Магний | Марганцовка |
| Прочность на разрыв | 83 кси (572 МПа) | 45 кси (310 МПа) | 65 кси (448 МПа) | 33 кси (228 МПа) | 22 кси (152 МПа) |
| Предел текучести | 73 кси (503 МПа) | 40 кси (276 МПа) | 47 кси (324 МПа) | 28 кси (193 МПа) | 17 кси (117 МПа) |
| Удлинение | 11% | 12% | 18% | 12% | 14% |
| Свариваемость | Бедный | Превосходно | Ярмарка | Превосходно | Превосходно |
| Устойчивость к коррозии | Ярмарка | Хорошо | Ярмарка | Превосходно | Превосходно |
| Обрабатываемость | Хорошо | Превосходно | Хорошо | Хорошо | Ярмарка |
| Формуемость | Ярмарка | Хорошо | Ярмарка | Превосходно | Превосходно |
| Относительная стоимость | Высокий | Умеренный | Высокий | Умеренный | Низкий |
Какой алюминиевый сплав выбрать?
Выбирая между 7075 и другими алюминиевыми сплавами, учитывайте эти ключевые факторы:
- Выбирайте 7075, если: Требуется максимальная прочность, снижение веса критически важно, а стоимость не является первоочередной задачей. Идеально подходит для аэрокосмических компонентов, структурных деталей, подвергающихся высоким нагрузкам, и военных применений.
- Выбирайте 6061, если: Необходим хороший баланс свойств с лучшей свариваемостью, коррозионной стойкостью и низкой стоимостью. Подходит для общих структурных применений, морского оборудования и автомобильных компонентов.
- Выберите 2024 год, когда: Необходима хорошая прочность и отличная усталостная прочность. Используется в авиационных конструкциях и других областях с высокими нагрузками, где усталость является проблемой.
- Выберите 5052 или 3003, если: Формоустойчивость и коррозионная стойкость важнее прочности. Лучше подходит для обработки листового металла, оборудования для пищевой промышленности и химической обработки.
В чем заключаются некоторые общие сложности при работе с алюминием 7075?
К числу распространенных проблем при обработке алюминия 7075 относятся болтанка, износ инструмента и нагрев. Давайте разберемся, что это за проблемы и как их решить!
Болтовня
- Выпуск: Вибрация в тонкостенных деталях
- Решение: Используйте оптимизированные траектории резания и регулируйте скорость подачи.
Износ инструмента
- Выпуск: Более быстрый износ по сравнению с более мягкими сплавами
- Решение: Используйте острые твердосплавные инструменты с износостойкими покрытиями
Скопление тепла
- Выпуск: Может вызвать неточности в размерах
- Решение: Применяйте надлежащее охлаждение и оптимизируйте параметры резки
Преодоление трудностей
Для успешной обработки алюминия 7075 важно использовать эффективные стратегии. Это включает в себя использование надлежащих методов крепления для фиксации заготовки и применение адаптивных технологий обработки, которые адаптируются к свойствам материала. Кроме того, оптимизация траекторий движения инструмента помогает поддерживать стабильные условия резания. Это обеспечивает высокое качество результатов и минимизирует влияние болтанки, износа инструмента и теплообразования.

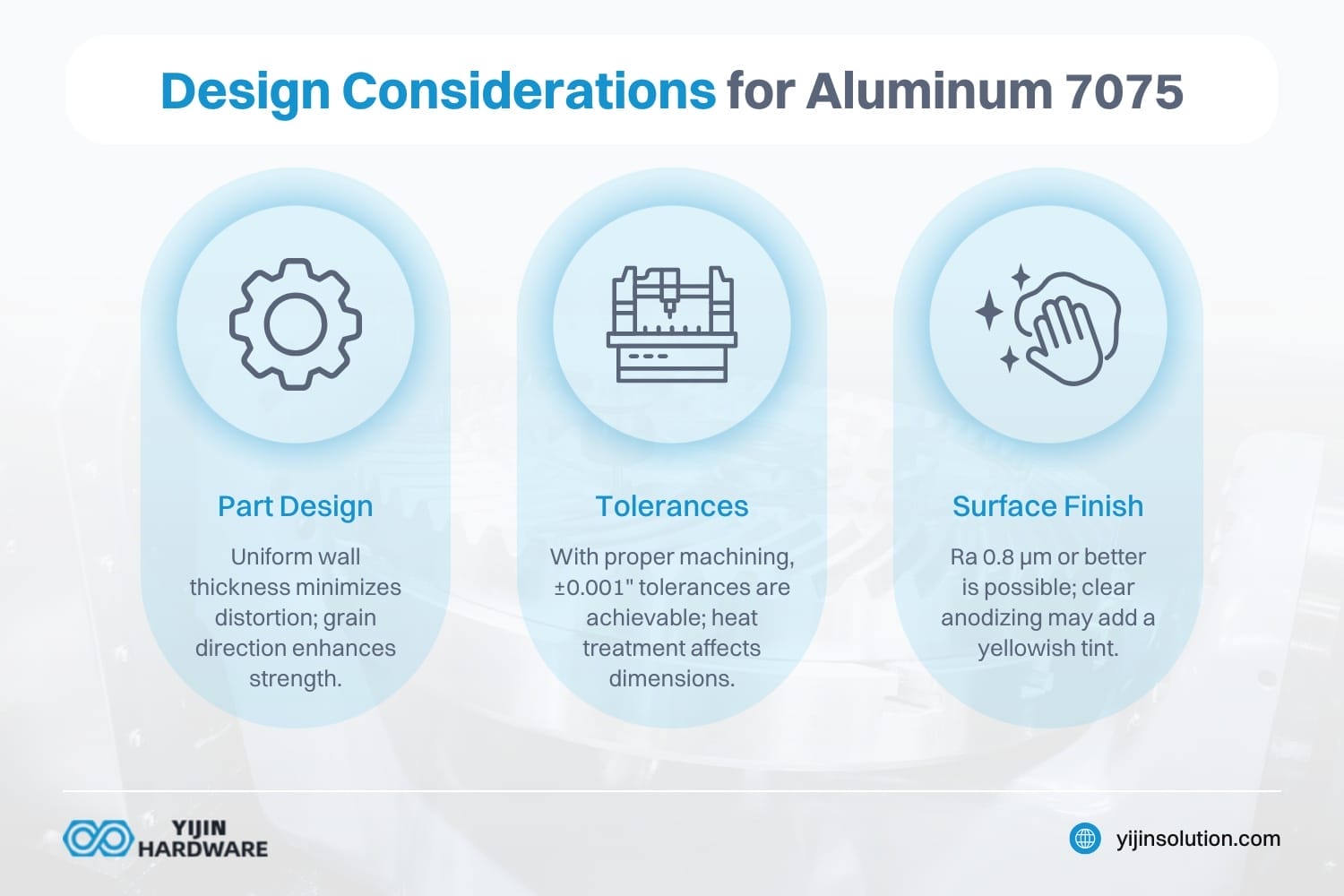

Существуют ли какие-либо конструктивные особенности для алюминия 7075?
Проектирование из алюминия 7075 требует внимания к допускам, толщине стенок и направлению зерна. Эти факторы обеспечивают оптимальную прочность, стабильность размеров и обрабатываемость.
Дизайн деталей
По возможности проектируйте детали с равномерной толщиной стенок. Такая практика помогает минимизировать искажения при обработке. Учитывайте направление зерна при проектировании для достижения максимальной прочности.
Допуски
Алюминий 7075 позволяет достичь жестких допусков. Допуски ±0,001" достижимы при правильной обработке. Учитывайте влияние термообработки на конечные размеры.
Отделка поверхности
7075 может достичь превосходных отделка поверхности. Возможны значения Ra 0,8 мкм и выше. При прозрачном анодировании может появиться желтоватый оттенок.
Каковы области применения алюминия 7075?
Алюминий 7075 широко используется в аэрокосмической, автомобильной и военной промышленности. Благодаря высокой прочности и легкости он подходит для изготовления деталей, испытывающих большие нагрузки.
Аэрокосмическая промышленность
Алюминий 7075 широко используется в авиационных конструкциях. Распространенные аэрокосмическая промышленность Приложения включают:
- Лонжероны и стрингеры крыла
- Каркасы и переборки фюзеляжа
- Компоненты шасси
- Дорожки для сидений и конструктивные элементы
- Авиационные фитинги и фермы
В самолетах Boeing 747 и 777 значительное количество алюминия 7075 используется в конструкциях крыльев и других компонентах, испытывающих высокие нагрузки. NASA также применяет 7075 в конструкциях различных космических аппаратов, где снижение веса и надежность имеют первостепенное значение.
Военные и оборонные приложения
В оборонной промышленности используется алюминий 7075:
- Винтовочные стволы и компоненты M16
- Конструкции военных самолетов
- Рамы для тактического снаряжения
- Подложка из бронепластины
- Компоненты ракет
Использование американскими военными алюминия 7075 для изготовления винтовки M16 в 1960-х годах является одним из наиболее широко известных примеров применения этого сплава, демонстрирующего его долговечность в сложных боевых условиях.
Другие приложения
7075 алюминия находит применение в:
- Оснастка для пресс-форм
- Спортивное оборудование
- Военная техника
Благодаря своей универсальности он подходит для различных областей применения с высокими нагрузками.
Что такое важные передовые методы обработки алюминия 7075?
Для достижения точности при обработке алюминия 7075 необходимы правильные методы обработки, такие как использование правильных инструментов, смазочно-охлаждающих жидкостей и закрепощение. Это минимизирует износ инструмента и обеспечивает качество.
Жидкость для резки
При обработке алюминия 7075 используйте водорастворимые смазочно-охлаждающие жидкости. Эти жидкости помогают справиться с нагревом и улучшают отвод стружки. Правильное использование СОЖ продлевает срок службы инструмента.
Пути инструментов
Оптимизируйте траекторию движения инструмента, чтобы поддерживать постоянную нагрузку на стружку. Такая практика помогает снизить износ инструмента и улучшить качество обработки поверхности. Рассмотрите возможность использования методов высокоскоростной обработки для сложных деталей.
Крепление
Используйте жесткие крепления, чтобы свести к минимуму вибрации во время обработки. Такой подход помогает предотвратить дребезг и повысить качество деталей. Рассмотрите возможность использования вакуумных приспособлений для тонких деталей.
Как обрабатывается и производится алюминий 7075?
Алюминий 7075 обрабатывается и производится с помощью специализированных технологий, которые учитывают его металлургические характеристики и максимально повышают его исключительные механические свойства. Обычно процесс обработки проходит следующие этапы:
- Кастинг: Сплав сначала отливают в заготовки или слитки из расплавленного алюминия, смешанного с точно контролируемым количеством цинка, магния, меди и других легирующих элементов.
- Горячая работа: Литой материал подвергается горячей обработке (обычно 350-450 °C) с помощью таких процессов, как:
- Экструзия - для создания профилей и прутков
- Ковка - для сложных, высокопрочных деталей
- Прокат - для производства плит и листов
- Холодная обработка: Дальнейшее формование может включать методы холодной обработки, такие как:
- Холодная прокатка - для более жесткого контроля размеров
- Волочение - Для производства проволоки и катанки малого диаметра
- Формовка - для создания определенных форм из листового материала
- Термообработка: Критический этап, в ходе которого развивается прочность сплава:
- Термическая обработка раствором при температуре около 480 °C (900 °F)
- Быстрое закаливание в воде
- Искусственное старение при 120-150 °C (250-300 °F) в течение 24 часов (для температуры T6)
Особенности обработки
Обработка алюминия 7075 требует особых подходов:
- Острые, правильно подобранные режущие инструменты имеют большое значение
- Скорость резки выше, чем у стали, но ниже, чем у других алюминиевых сплавов
- Умеренные скорости подачи для предотвращения закалки.
- Правильное охлаждение для предотвращения накопления тепла
- Жесткая установка для минимизации вибрации и дребезга
Высокая прочность сплава может привести к увеличению силы резания и износу инструмента по сравнению с другими алюминиевыми сплавами, но его обрабатываемость обычно оценивается как хорошая (70-80% от обрабатываемости алюминия 2011-T3, который считается обрабатываемым на 100%).
Ограничения по формированию
7075 обладает ограниченной формуемостью, особенно в высокопрочных температурах:
- Минимальный радиус изгиба листа T6 обычно в 6-10 раз больше толщины материала.
- Сложное формование должно выполняться в состоянии O (отожженном)
- Детали, сформированные в состоянии O, могут быть впоследствии подвергнуты термообработке до более высокой прочности
- Возврат пружины значителен и должен быть учтен при проектировании оснастки
Обработка поверхности
Обычная обработка поверхности алюминия 7075 включает в себя:
- Анодирование (тип II или тип III/твердое анодирование)
- Химическое конверсионное покрытие
- Окрашивание с использованием соответствующих грунтовок
- Обработка алодином (преобразование хромата) для защиты от коррозии
Процесс анодирования создает защитный оксидный слой, который повышает коррозионную стойкость и обеспечивает поверхность, пригодную для нанесения краски или декоративной отделки.
Yijin Hardware: Доступная обработка алюминия 7075
Yijin Hardware является одним из ведущих 7075 CNC алюминия обработки заводов, предлагая экспертные Услуги по обработке на станках с ЧПУ для алюминия 7075. Мы поставляем высококачественные детали по конкурентоспособным ценам. Наша команда понимает уникальные сложности работы с этим сплавом. Свяжитесь с нами для обработки алюминия 7075. Мы готовы воплотить ваши проекты в жизнь.
7075 CNC алюминиевый обрабатывающий завод FAQs
Сложнее ли обрабатывать 7075, чем 6061?
Алюминий 7075 труднее поддается обработке, чем 6061, и требует более совершенных технологий фрезерования с ЧПУ. Разница между 6061 и 7075 обусловлена более высокой прочностью и вязкостью алюминия 7075-T6. Практикующий машинист может столкнуться с трудностями при обработке 7075 из-за его жесткости, что потребует применения специализированных фрез и концевых фрез. Хотя и 6061, и 7075 поддаются обработке, 7075 - один из самых сложных сплавов для эффективной обработки.
Какой сорт алюминия лучше всего подходит для обработки?
Алюминий 6061 - одна из наиболее часто используемых марок для токарной и фрезерной обработки с ЧПУ благодаря своей универсальности. Он обладает отличной обрабатываемостью, что делает его лучшим выбором для многих специалистов по обработке на станках с ЧПУ. Для высокопрочных применений можно рассмотреть возможность обработки деталей с ЧПУ из алюминия 7075, хотя его сложнее обрабатывать. Выбор между 6061 и 7075 зависит от конкретных требований, таких как прочность или обрабатываемость.
Почему вы не можете сварить алюминий 7075?
Сварка алюминия 7075 может привести к образованию слабых, хрупких соединений из-за высокого содержания цинка и высокой прочности. Свойства сплава значительно изменяются под воздействием тепла, особенно в зоне термического влияния. Алюминий 7075-T6 требует точного контроля температуры и послесварочной обработки для сохранения прочности. Многие поставщики предпочитают использовать 7075 в деталях, обрабатываемых на станках с ЧПУ, а не в сварных деталях, чтобы сохранить целостность материала.
Вернуться к началу: Aluminum 7075 Machining | Properties & Applications
RU
EN
DE
