Микрообработка с ЧПУ - это специализированный производственный процесс, в котором используется технология компьютерного числового управления (ЧПУ) для создания невероятно маленьких и точных деталей, часто размером в микрометр. Эта передовая технология необходима для производства сложных микрокомпонентов для различных отраслей промышленности, включая аэрокосмическую и производство медицинского оборудования.
As the demand for smaller, more complex parts increases, CNC micro machining companies like Yijin Solution are significant, providing high-quality micro machining services that meet stringent tolerances and surface finish requirements.
Основные выводы
- Микропроцессорная обработка с ЧПУ позволяет создавать очень маленькие детали с высокой точностью.
- В нем используются современные станки с ЧПУ, предназначенные для создания сложных геометрических форм и жестких допусков.
- В процессе обработки используются различные методы, такие как микрофрезерование и микроЭДС.
- Такие отрасли, как аэрокосмическая и медицинская, в значительной степени полагаются на микрообработку своих изделий.
- Yijin Solution is highly experienced in precision micro machining, ensuring quality and accuracy.

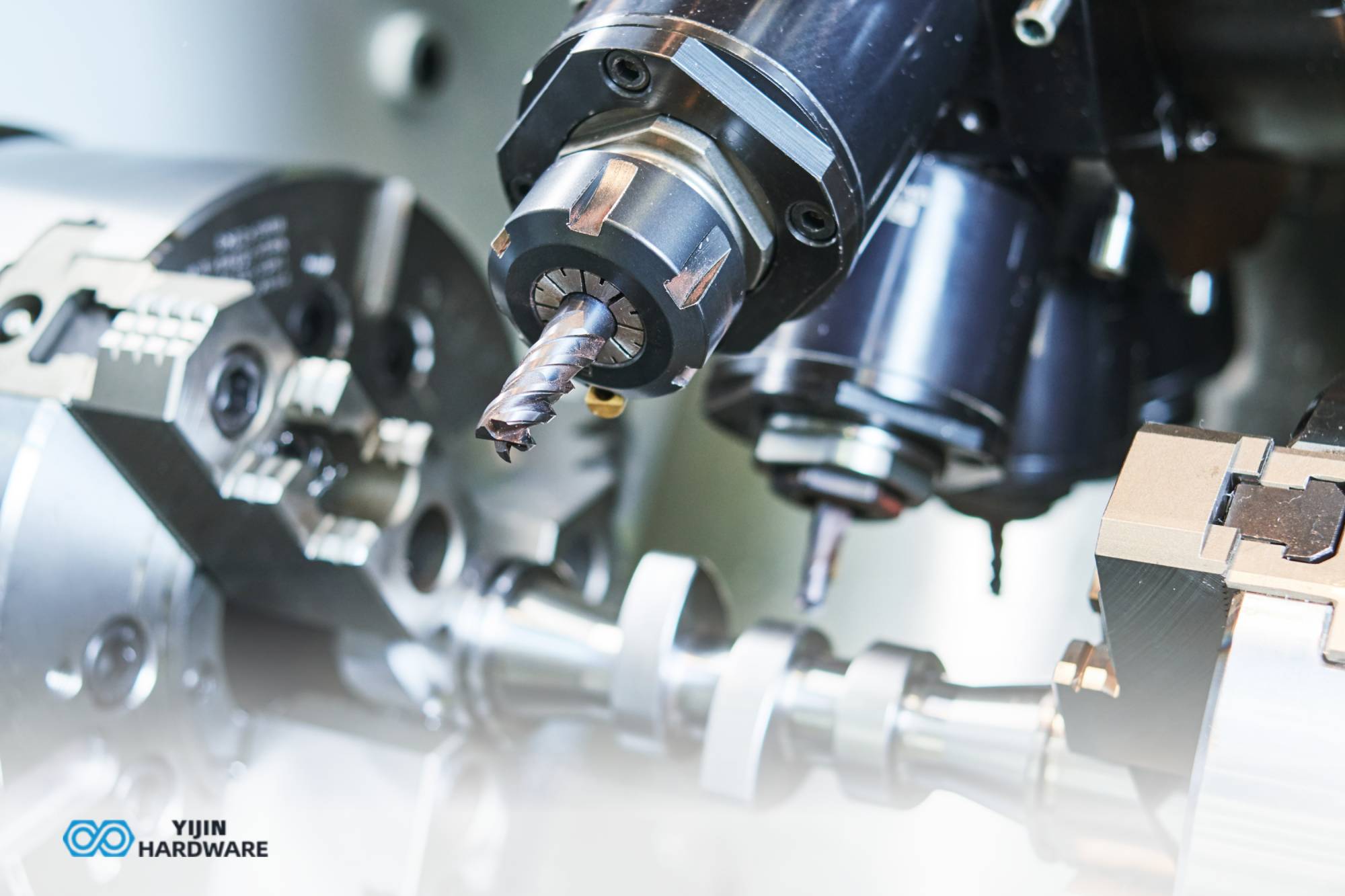

Что такое микрообработка с ЧПУ?
Микро Обработка на станках с ЧПУ это процесс использования станков с ЧПУ для производства крошечных деталей с непревзойденной точностью. Эта технология позволяет удалять материал с заготовки для создания сложных форм и элементов, которые часто требуются в высокотехнологичных приложениях. Уровень точности имеет решающее значение, поскольку допуски обычно измеряются микрометрами. Эта возможность делает ЧПУ микрообработка Незаменимы в отраслях, где точность имеет первостепенное значение.
Компоненты систем микрообработки
Системные компоненты микрообработки с ЧПУ включают в себя несколько важных элементов, таких как станки с ЧПУ, сложное программное обеспечение и режущие инструменты, которые работают вместе для производства высококачественных микродеталей:
- Станки с ЧПУ: Эти станки имеют передовое программное и аппаратное обеспечение, разработанное специально для микрообработки. Они могут управлять движением инструментов с предельной точностью.
- Режущие инструменты: Микроинструменты выполняют различные операции, такие как фрезерование и сверление. Эти инструменты предназначены для обработки сложных геометрических форм и обеспечивают гладкую поверхность.
- Шпиндель: Шпиндель - это важный компонент, который вращает режущий инструмент на высоких оборотах, обеспечивая эффективный съем материала. Скорость и стабильность шпинделя напрямую влияют на качество готовой детали.
- Программное обеспечение для создания траектории движения инструмента: Это программное обеспечение управляет движением режущего инструмента по заданной траектории, обеспечивая выполнение каждой операции с микроточностью и последовательностью.
Как работает микропроцессорная обработка с ЧПУ?
Прецизионная обработка с микро ЧПУ осуществляется в соответствии с серией запрограммированных инструкций, которые управляют взаимодействием режущего инструмента с заготовкой:
| Шаг | Описание |
|---|---|
| 1. Дизайн | Создайте 3D-модель нужной детали с помощью программного обеспечения CAD |
| 2. Конверсия | Преобразование CAD-проекта в формат, совместимый с ЧПУ |
| 3. Настройка | Надежно установите заготовку на станине станка |
| 4. Выбор инструмента | Выберите подходящие микроинструменты, соответствующие сложности детали |
| 5. Обработка | Режущий инструмент перемещается по заданным траекториям движения инструмента с контролируемой скоростью (об/мин) с высокой точностью изготовления для удаления материала с заготовки и придания детали нужной формы |
| 6. Контроль качества | После обработки проверьте готовые детали на соответствие требуемым допускам и качеству поверхности. |
Этот процесс позволяет выполнять высокоскоростную обработку сложных деталей, сохраняя при этом жесткие допуски, точность и качество.

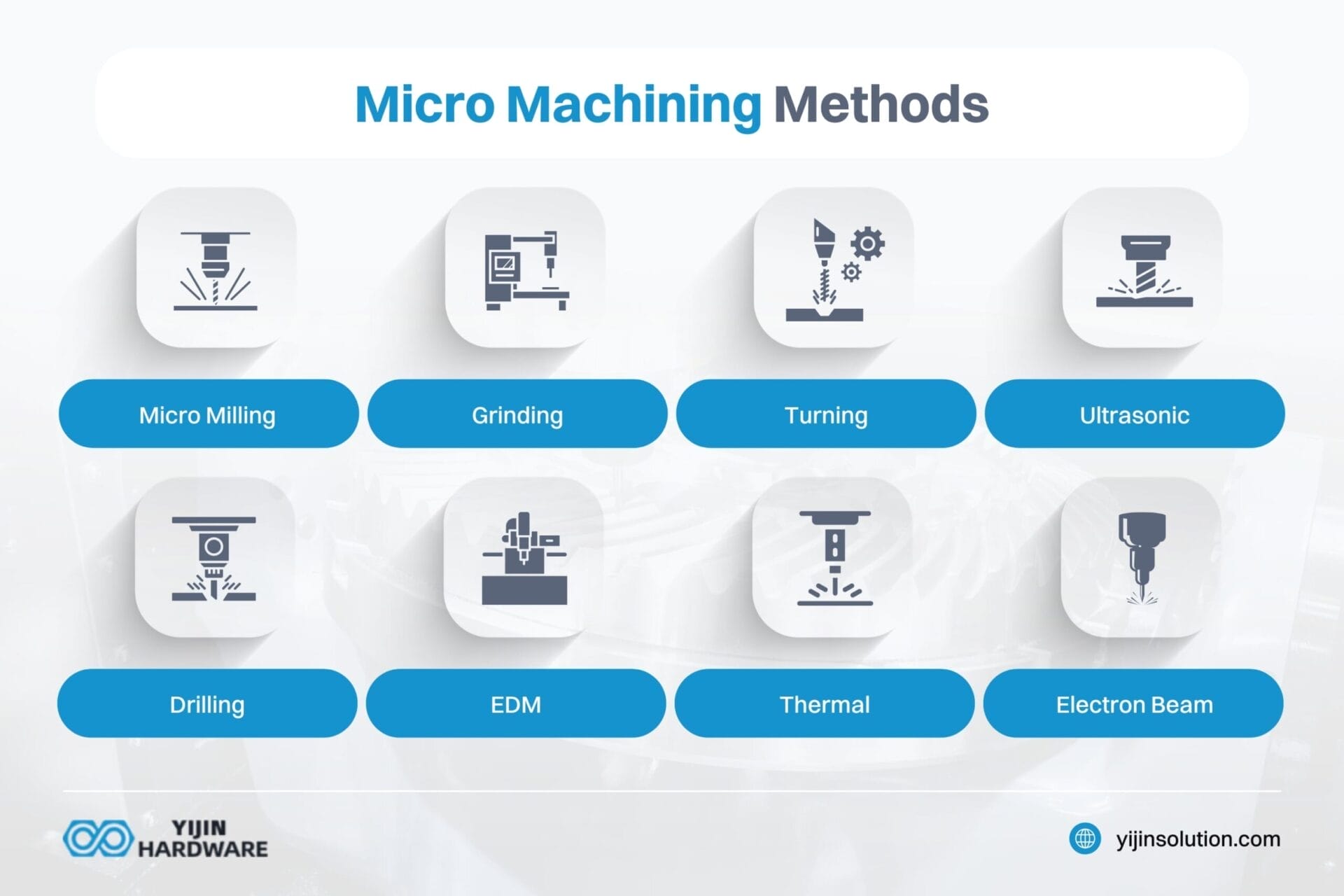

Методы микрообработки
При микрообработке используются различные технологии, предназначенные для решения конкретных задач:
- Микро Фрезерование это процесс, в котором используются небольшие фрезы для удаления материала с заготовки с целью создания сложных геометрических форм.
- Шлифование используется для получения гладкой поверхности на мелких деталях; при этом используются абразивные круги, которые шлифуют материал.
- Поворот Вращение цилиндрических деталей относительно режущего инструмента для достижения точных размеров.
- Ультразвуковая обработка Использует высокочастотные колебания для резки твердых материалов; очень эффективен для сложных конструкций.
- Бурение Микросверла используются для создания небольших отверстий в компонентах, что необходимо для электронных устройств и медицинских приложений.
- Электроэрозионная обработка (EDM) Использует электрические разряды для удаления материала; идеально подходит для создания сложных форм в твердых материалах.
- Термическая обработка К ним относятся такие технологии, как обработка лазерным лучом, при которой для резки или гравировки материалов используется тепло.
- Электронно-лучевая обработка Это высокоточный метод, использующий сфокусированные пучки электронов для удаления материала на атомарном уровне; он подходит для работы с ультратонкими деталями.
Каждый метод имеет свои уникальные преимущества и выбирается в зависимости от таких факторов, как тип материала, желаемая отделка и сложность детали.
Что такое химическая и электрохимическая микрообработка?
Химическая и электрохимическая микрообработка использует химические реакции для удаления материала с заготовки на микроскопическом уровне.
- Химическая обработка: Этот метод использует химические вещества для вытравливания материала без применения механической силы, что позволяет создавать сложные конструкции без физической нагрузки на хрупкие компоненты.
- Электрохимическая обработка (ECM): В ECM электрический ток способствует удалению материала из проводящих материалов путем анодного растворения. Эта техника особенно эффективна для создания сложных форм при сохранении превосходного качества поверхности.
Оба метода ценны в тех случаях, когда требуется точность, не нарушающая целостность чувствительных материалов.
Материалы, совместимые с микрообработкой с ЧПУ
Микропроцессорная обработка с ЧПУ может работать с различными материалами, включая металлы, керамику и пластик, что делает ее универсальной для различных отраслей промышленности:
- Металлы: Алюминий, нержавеющая сталь, титан и другие сплавы обычно подвергаются микрообработке благодаря своей прочности и долговечности.
- Пластмассы: Высокоэффективные пластмассы, такие как PEEK и PTFE, используются в медицинских приборах благодаря своей биосовместимости.
- Керамика: Передовая керамика может быть обработана для применения в областях, требующих высокой износостойкости или термической стабильности.
Выбор подходящего материала зависит от конкретных требований к применению, включая механические свойства и устойчивость к воздействию окружающей среды.
Области применения и отрасли микрообработки
Микрообработка с ЧПУ находит применение в аэрокосмической, медицинской и электронной промышленности:
- Аэрокосмическая промышленность: Прецизионные детали, такие как кронштейны и соединители, требуют жестких допусков в соответствии со стандартами безопасности.
- Производство медицинского оборудования: Сложные компоненты, такие как хирургические инструменты и имплантаты, выигрывают от микроточности, обеспечивая функциональность и безопасность.
- Электронная промышленность: Миниатюрные компоненты, такие как разъемы, корпуса и печатные платы, для эффективной работы зависят от микрообработки.
Разница между микрообработкой и обычной обработкой
Основное отличие микрообработки от обычной заключается в масштабе и точности:
- Размер: Микрообработка направлена на обработку очень маленьких деталей, часто размером менее 1 мм, в то время как традиционная обработка обычно имеет дело с более крупными компонентами.
- Прецизионные уровни: При микрообработке допускаются меньшие и более точные допуски, измеряемые в микрометрах (мкм), поскольку точность абсолютно необходима при микрообработке с ЧПУ. В отличие от традиционных методов, допуски могут измеряться в миллиметрах (мм).
Эта разница означает, что если обычная обработка подходит для общих производственных нужд, то микрообработка необходима для специализированных применений, требующих высокой детализации и точности.
| Плюсы | Cons |
|---|---|
| Высокая точность для сложных деталей с жесткими допусками | Высокие первоначальные затраты на установку специализированного оборудования |
| Универсален при работе с металлами, пластмассами и керамикой | Требуются квалифицированные операторы и опыт программирования |
| Позволяет создавать сложные геометрические формы, недостижимые при использовании традиционных методов |
Преимущества микрообработки
Микрообработка дает несколько основных преимуществ, включая точность, универсальность материалов и возможность выполнения сложных конструкций:
- Высокая точность: Способны производить сложные детали с жесткими допусками, необходимые для критически важных применений.
- Универсальность материалов: Возможность обработки различных материалов, включая металлы, пластики и керамику, без ущерба для качества.
- Сложные геометрии: Позволяет производителям создавать детали с замысловатым дизайном, который был бы невозможен или непрактичен при использовании традиционных методов.
Ограничения микрообработки с ЧПУ
Микрообработка с ЧПУ также имеет свои ограничения, которые в первую очередь касаются стоимости и технических знаний:
- Стоимость: Первоначальные затраты на установку могут быть высокими из-за специализированного оборудования, необходимого для операций микрообработки.
- Требуется техническая экспертиза: Для управления современными станками с ЧПУ требуется квалифицированный персонал, знакомый как с программированием, так и с обращением с хрупкими инструментами.
Эти проблемы могут затруднить для некоторых компаний полное внедрение этой технологии, но инвестиции в обучение и оборудование могут со временем смягчить эти проблемы.
Yijin Solution: Highly Skilled CNC Micro Machining Company
Yijin Solution distinguishes itself as a highly skilled provider of micro CNC machining and micro-milling services. With expertise in precision manufacturing technology, we offer top-of-the-line quality in producing intricate micro components tailored to meet specific industry needs. If you’re looking to leverage advanced micromachining capabilities in your projects or products, связаться с нами сегодня!
Часто задаваемые вопросы о том, что такое микрообработка с ЧПУ?
Что является примером микрообработки?
Микрофлюидиканапример, органы-на-чипах (ОНК) производятся с помощью микрообработки. Микрообработка использует лазерные процессы для создания точных, мелкомасштабных компонентов для применения в микроэлектронике. Эта технология также широко распространена в автомобильной промышленности для изготовления деталей.
Какие существуют классификации микропроизводственных процессов?
Процессы микропроизводства классифицируются как субтрактивные (например, микрообработка на станках с ЧПУ), аддитивные или методы формования. Используя микропроцессы, промышленники добиваются высокой точности, необходимой для передовой электроники и медицинских приборов.
Каков срок службы инструмента на станке с микро ЧПУ?
Фактический срок службы инструмента для микростанка с ЧПУ может быть разным, часто он составляет от 1 до 100 часов. Срок службы инструмента при микрообработке на станках с ЧПУ имеет решающее значение и обычно зависит от таких факторов, как скорость вращения шпинделя в минуту и твердость материала. Правильное обслуживание и контролируемые параметры могут значительно продлить срок службы инструмента, обеспечивая критическое качество обработки.
