Производитель турбин для самолетов
| Free Service Quote
Оборудование Yijin использует Обработка на станках с ЧПУ для изготовления деталей авиационных двигателей, таких как лопатки и диски. Этим деталям приходится работать в условиях сверхвысоких температур и давления. Мы создаем очень плотные компоненты турбин, чтобы справиться с этим. Для этого мы используем одни из лучших технологий 5-осевого ЧПУ. Наши производственные процессы соответствуют высоким стандартам, которые так необходимы лучшим производителям турбин для самолетов, таким как Pratt & Whitney и MTU Aero Engines. Мы предлагаем лучшее качество для коммерческих и военных самолетов.
- ⬤Сервис
- ⬤Ваши данные
- ⬤Отправить

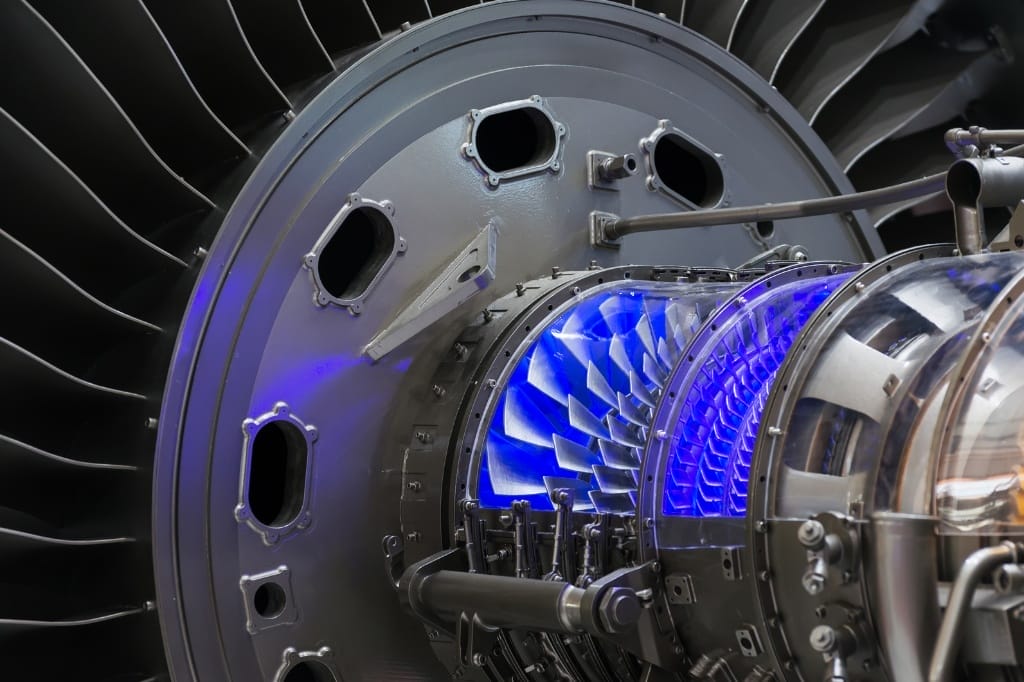

Как производятся компоненты турбин самолетов?
Компоненты турбин самолетов изготавливаются с помощью 5-осевой обработки на станках с ЧПУ. При этом высокотемпературные сверхпрочные сплавы превращаются в действительно сложные геометрические формы с жесткими допусками. Процесс производства начинается с выбор материала. Обычно это инконель, титановые сплавы или суперсплавы на основе никеля. Затем выполняется многоступенчатая обработка с использованием специальной оснастки, предназначенной для деталей турбовентиляторных двигателей. Каждый компонент проходит интенсивный технологический контроль для проверки точности размеров и целостности материала перед окончательной сертификацией. Это похоже на процессы, используемые такими совместными предприятиями, как CFM International и Engine Alliance.
Наши процессы соответствуют стандартам качества, установленным GE Aviation и Safran Aircraft Engines. Их совместные предприятия производят целый ряд двигателей для самолетов, включая однофюзеляжные и широкофюзеляжные самолеты. Для них требуются двигатели с мощностью и соотношением мощности к мощности, которые превосходят международные показатели эффективности двигателей.
Основные этапы производства:
- Дизайн & Engineering: Оптимизация CAD/CAM для обеспечения технологичности
- Поиск материалов: Сертифицированный сплав аэрокосмического класса
- Первичная обработка: Черновая резка базовой геометрии деталей реактивного двигателя
- Точная отделка: Достижение конечных размеров с точностью ±0,005 мм
- Термообработка: Контролируемые процессы для улучшения свойств материалов
- Отделка поверхности: Достижение требуемых значений Ra для аэродинамических характеристик
- Проверка качества: Всестороннее тестирование и документация
| Стадия производственного процесса | Используемые технологии | Обработанные материалы | Допустимые возможности |
|---|---|---|---|
| Первичная обработка | 5-осевое ЧПУ | Инконель 718, Ti-6Al-4V | ±0,025 мм |
| Точная отделка | Высокоскоростное ЧПУ | Суперсплавы на основе никеля | ±0,005 мм |
| Поверхность Лечение | Специализированные процессы | Все аэрокосмические сплавы | Ra 0,4 мкм |
| Проверка качества | Контроль на КИМ | Готовые компоненты | ±0,001 мм |
На протяжении всей истории авиации рынок турбовентиляторных двигателей контролировался такими крупными производителями авиадвигателей, как GE Aviation. Их передовые разработки двигателей и совместное предприятие GE Aviation и Safran сделали их лидерами в аэрокосмическая промышленность и технологии реактивных двигателей.
Эволюция авиационных двигателей - от ранних разработок Уиттла и фон Охайна до современных турбовентиляторов со сверхвысокой производительностью - представляет собой непрерывное развитие производственных возможностей. Каждое поколение требует большей точности, более экзотических материалов и все более сложных геометрических форм для достижения улучшенных эксплуатационных характеристик.

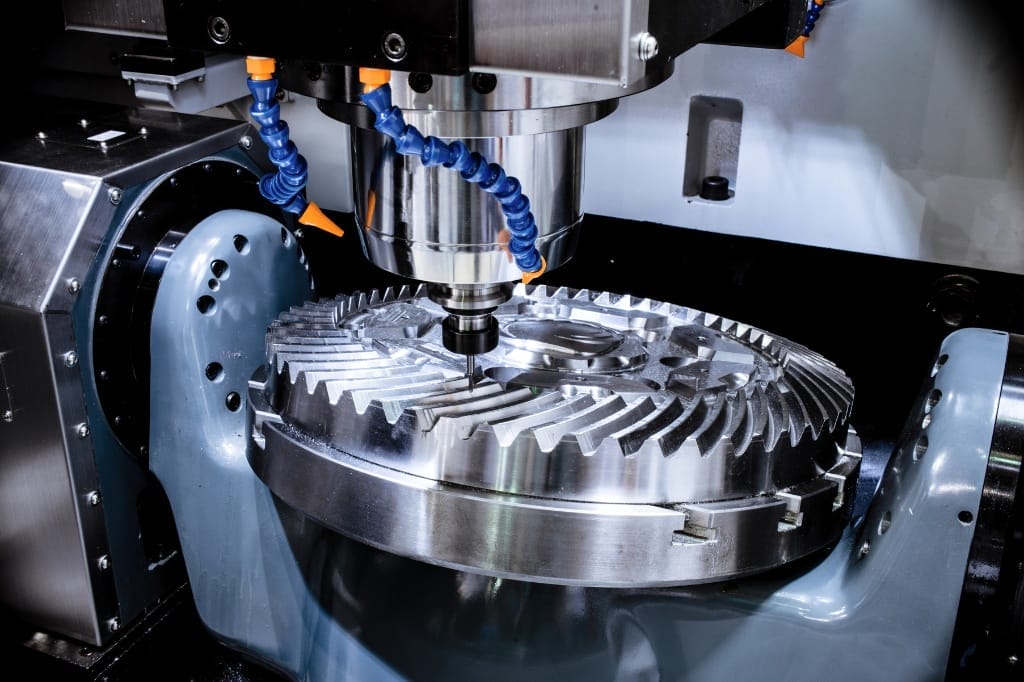

Какие услуги по обслуживанию компонентов турбины мы предлагаем?
Наши услуги по производству турбин для самолетов включают прецизионную обработку с ЧПУ компонентов, используемых в двигателях коммерческих самолетов Boeing и Airbus. Yijin Hardware специализируется на сложной геометрической обработке высокотемпературных сверхпрочных сплавов, в том числе используемых в мощном двигателе GE90 для Boeing 777, двигателе LEAP для семейства Airbus A320neo и турбовентиляторных двигателях для различных авиационных применений. Мы предоставляем комплексные производственные решения от разработки прототипа до полномасштабного производства, поддерживая программы по двигателям полной документацией по качеству в соответствии с требованиями авиакомпаний.
Наш опыт распространяется на компоненты, используемые в двигателях GE и других высокопроизводительных системах, которые определили историю авиации, начиная с ранних инноваций в области двигателей и силовых установок и заканчивая современными передовыми разработками, нацеленными на устойчивость и эффективность.
Каждая крупная программа по двигателям ставит перед нами уникальные производственные задачи: для GE90 требуется обработка самых больших в мире лопаток вентилятора, для CFM56 - компоненты исключительной надежности, для двигателя LEAP - сложные интерфейсы из керамического матричного композита, а для PW1000G/GTF - прецизионные компоненты редуктора, позволяющие вентилятору работать на оптимальных скоростях относительно турбины.
Специализированные возможности компонентов:
- Лопасти для турбин высокого давления: Сложные аэродинамические профили с внутренними каналами охлаждения
- Компрессорные лопатки: Прецизионно обработанные аэродинамические поверхности, аналогичные тем, что используются в двигателе V2500
- Диски для турбин: Высокопрочные детали с точными пазами типа "ласточкин хвост
- Футеровка горелки: Жаропрочные компоненты со сложным рисунком перфорации
- Корпуса подшипников: Компоненты с прецизионными допусками для обеспечения структурной целостности двигателя
| Тип компонента | Варианты материалов | Диапазон размеров | Приложения |
|---|---|---|---|
| Лопасти турбины | Инконель 718, Ti-6Al-4V | 50-300 мм | Коммерческие, военные |
| Компрессорные лопатки | Никелевые суперсплавы | 25-200 мм | Гражданская и военная авиация |
| Компоненты для сжигания | Жаропрочные сплавы | Нестандартные размеры | Реактивные двигатели |
| Корпуса/корпуса | Титан, алюминиевые сплавы | До 500 мм | Двигатели в сборе |
Как выбор материала влияет на производительность турбины?
Выбор материала напрямую определяет эксплуатационные возможности турбины, срок ее службы и характеристики безопасности в экстремальных аэрокосмических условиях. Высокотемпературные сверхпрочные сплавы, используемые в двигателях Airbus A350 и Airbus A380, сохраняют структурную целостность при рабочих температурах свыше 1000 °C, противостоя ползучести и усталости. Точная обработка этих специализированных материалов требует передовых знаний в области ЧПУ из-за их упрочняющих свойств и чувствительности к нагреву, а стратегии резания, учитывающие особенности материала, необходимы для достижения качества поверхности и точности размеров, требуемых на рынке коммерческих двигателей.
Критические свойства материалов для компонентов турбин:
- Термическая стабильность: Способность сохранять свойства при экстремальных температурах
- Сопротивление ползучести: Устойчивость к деформации при длительной нагрузке
- Усталостная прочность: Способность выдерживать циклические нагрузки во время эксплуатации
- Устойчивость к коррозии: Защита от высокотемпературного окисления
- Характеристики обработки: Совместимость с прецизионными производственными процессами
| Материал | Температурная стойкость | Основные свойства | Общие приложения |
|---|---|---|---|
| Инконель 718 | До 1300 °C | Высокая прочность, устойчивость к коррозии | Турбинные лопатки, диски |
| Ti-6Al-4V | До 600 °C | Отличное соотношение прочности и веса | Компоненты компрессора |
| Сверхпрочные сплавы на основе никеля | До 1150 °C | Отличное сопротивление ползучести | Детали горячего профиля |
| Нержавеющая сталь Сплавы | До 800 °C | Хорошая коррозионная стойкость | Вспомогательные компоненты |

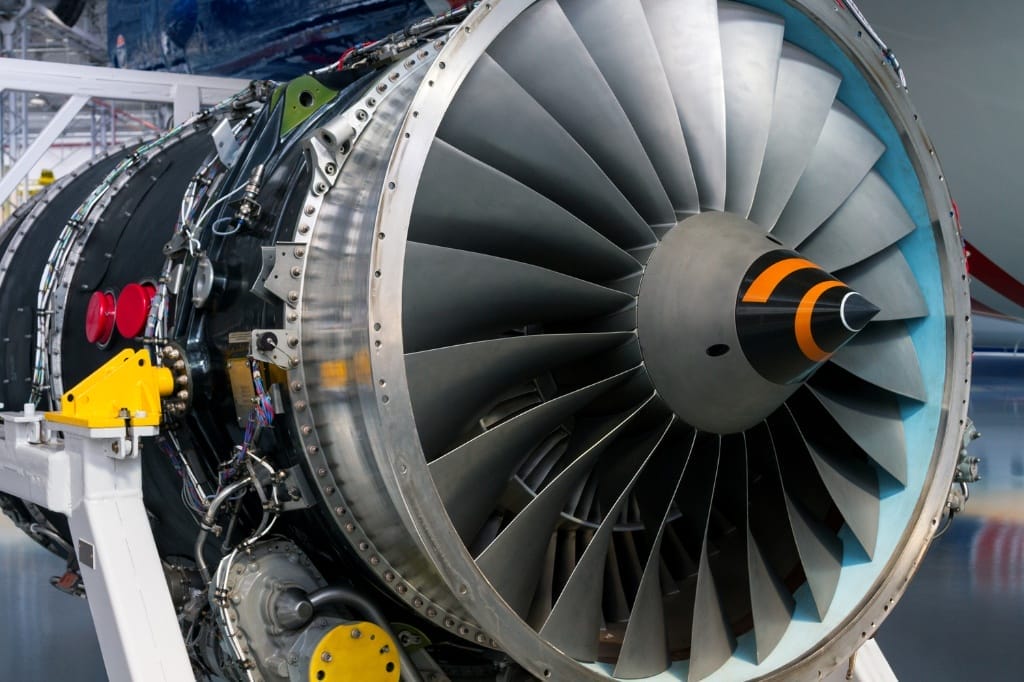

Какими стандартами качества руководствуется производство аэрокосмических турбин?
Производство турбин для аэрокосмической промышленности соответствует стандартам сертификации AS9100, которые устанавливают специальные системы управления качеством для авиационных, космических и оборонных организаций сверх требований ISO 9001. Эти строгие стандарты, контролируемые Федеральным управлением гражданской авиации и международными регулирующими органами, регулируют все - от прослеживаемости материалов до процедур окончательного контроля. Система качества Yijin Hardware включает в себя проверку первого изделия, статистический контроль процессов и всесторонние испытания для проверки точности размеров и целостности материала - в соответствии с теми же стандартами, которые предъявляются мировыми лидерами в области производства двигателей.
Регулирующие органы и сертификаты:
- EASA (Агентство по авиационной безопасности Европейского союза): Европейский регуляторный надзор
- FAA (Федеральное управление гражданской авиации): Соответствие нормативным требованиям США
- TCCA (Гражданская авиация Канады): Канадские авиационные стандарты
- CAAC (Управление гражданской авиации Китая): Китайская нормативная база
- ИКАО (Международная организация гражданской авиации): Согласование глобальных стандартов
| Элемент качества | Стандарт/метод | Процесс верификации | Документация |
|---|---|---|---|
| Сертификация системы | AS9100, ISO 9001 | Аудит третьей стороной | Сертификат соответствия |
| Валидация материалов | Спецификации AMS | Химический анализ | Отчеты об испытаниях материалов |
| Контроль размеров | Проверка первой статьи | Измерение на КИМ | Отчеты о проверке |
| Проверка целостности | Неразрушающий контроль | Ультразвук, рентген | Сертификаты испытаний |

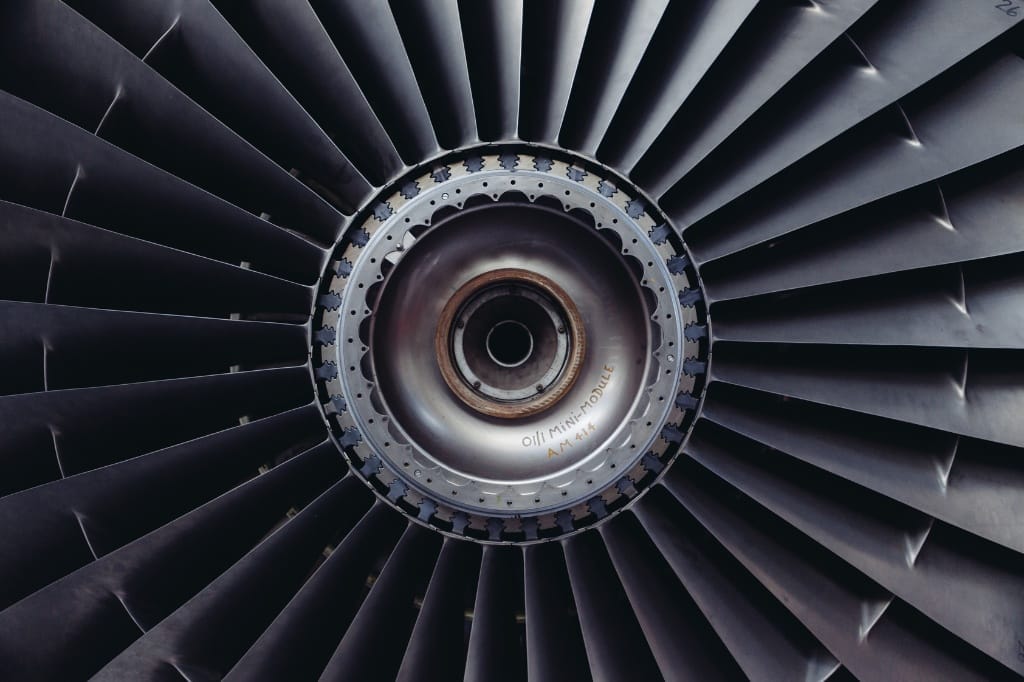

Как прецизионные допуски влияют на эффективность двигателя?
Точные допуски напрямую влияют на эффективность турбины, обеспечивая оптимальный воздушный поток, надлежащие зазоры и сбалансированную работу всей системы двигателя. Жесткие допуски ±0,005 мм на критические размеры обеспечивают точное сопряжение компонентов, уменьшая нежелательную вибрацию и сводя к минимуму зазоры, влияющие на производительность. Наши производственные технологии обеспечивают стабильное соблюдение этих строгих спецификаций в ходе серийного производства, поддерживая тонкий баланс, необходимый для обеспечения высокой эффективности турбовентиляторных двигателей, и гарантируя структурную целостность, необходимую для обеспечения безопасности полетов как в региональных, так и в широкофюзеляжных самолетах.
Критические области допусков в компонентах турбин:
- Профили аэродинамических профилей: Прямое влияние на аэродинамическую эффективность
- Арматура для корня лезвия: Критически важен для целостности конструкции и передачи нагрузки
- Уплотнение поверхностей: Необходим для удержания давления и тепловой эффективности
- Параметры балансировки: Необходим для контроля вибраций и стабильности работы
- Интерфейсы сборки: Требуется для правильной установки компонентов и интеграции системы
| Компонент | Критическая толерантность | Влияние на производительность | Метод проверки |
|---|---|---|---|
| Лопасти турбины | ±0,005 мм профиль | Аэродинамическая эффективность | Оптические измерения |
| Корни лезвия | ±0,003 мм | Структурная целостность | Прецизионная КИМ |
| Дисковые слоты | ±0,007 мм | Сборка, подгонка, баланс | Измерение координат |
| Уплотнение поверхностей | Ra 0,4 мкм | Сдерживание давления | Профилометрия поверхности |

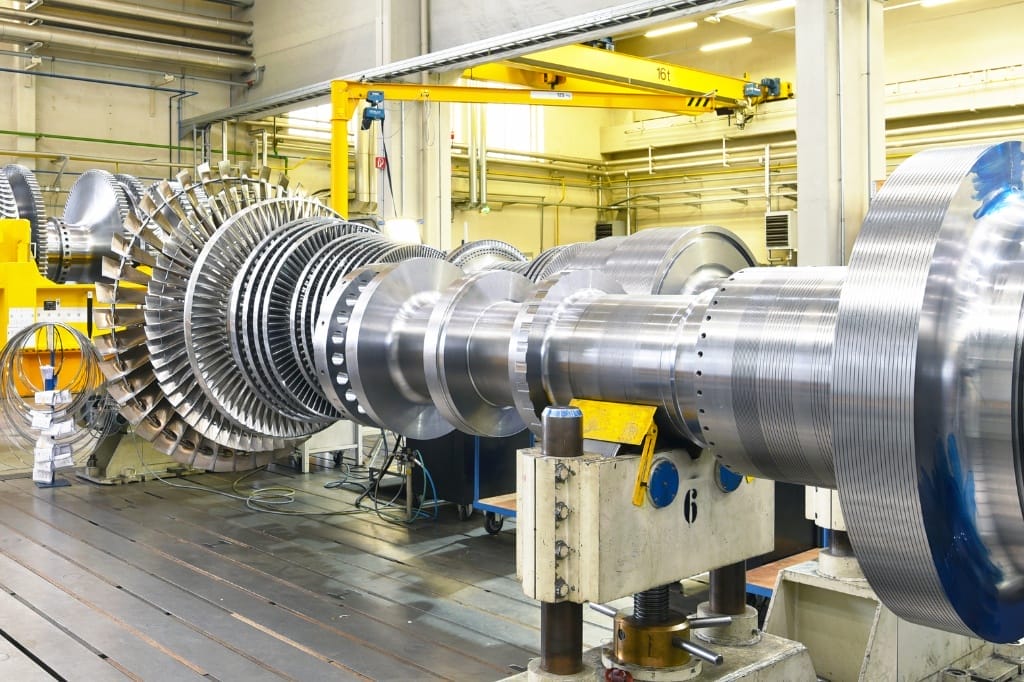

Какие передовые производственные технологии мы используем?
Мы используем самые современные 5-осевые обрабатывающие центры с ЧПУ, специально сконфигурированные для обработки аэрокосмических сплавов, для производства сложных геометрических форм турбин с исключительной точностью. В этих передовых системах используются технологии, разработанные для обработки компонентов, аналогичных тем, что используются в двигателях CFM56 и GTF. Наши производственные возможности дополняются цифровым двойным моделированием для оптимизации процесса, мониторингом в процессе обработки для проверки размеров и адаптивной обработкой, которая регулирует параметры в режиме реального времени, поддерживая будущее авиации с помощью передового производства.
В отличие от обычных производителей, наша уникальная интеграция технологий реактивных двигателей, производственного опыта и глубоких знаний в области аэрокосмической промышленности позволяет нам производить компоненты, которые неизменно соответствуют международным стандартам программы двигателей с нулевым уровнем выбросов.
Следующее поколение двигателей ставит перед нами беспрецедентные производственные задачи, включая требования аддитивно-субтрактивного гибридного производства для интегрированных каналов охлаждения, экстремальных температурных интерфейсов из керамических матричных композитов и многоматериальных сборок, которые выводят традиционные возможности ЧПУ за привычные пределы, требуя новых подходов для достижения целей повышения эффективности и снижения вредных выбросов будущих силовых установок.
Инновационные производственные возможности:
- Цифровое моделирование близнецов: Виртуальная проверка процесса перед физической обработкой
- Адаптивная оптимизация траектории движения инструмента: Корректировка в режиме реального времени на основе реакции материала
- Гибридное производство: Комбинирование аддитивного и субтрактивного процессов для получения сложных характеристик
- Обработка с помощью ультразвука: Усовершенствованная обработка сложных аэрокосмических сплавов
- Технология криогенного охлаждения: Специализированное охлаждение для термочувствительных материалов, используемых в двигателях, совместимых с экологичным авиационным топливом
| Технология | Возможности | Приложение | Преимущество |
|---|---|---|---|
| 5-осевая обработка с ЧПУ | Сложные геометрии | Контурирование лезвия | Однократная установка точности |
| Усовершенствованный CAD/CAM | Оптимизированные траектории движения инструмента | Эффективное удаление материала | Неизменное качество |
| Мониторинг в процессе производства | Проверка в режиме реального времени | Критические размеры | Раннее обнаружение |
| Специализированное крепление | Удержание сложных деталей | Тонкостенные компоненты | Минимизация искажений |
Какие методы контроля обеспечивают качество компонентов турбины?
Комплексные методы контроля, включая координатно-измерительные машины (КИМ), оптическое сканирование и неразрушающий контроль, обеспечивают полное подтверждение качества компонентов турбины на каждом этапе производства. Наш процесс проверки начинается с сертификации сырья и продолжается через проверку первого изделия, проверку в процессе производства и окончательную проверку с использованием прецизионного метрологического оборудования, способного измерять с точностью до ±0,001 мм. Эти протоколы проверки, аналогичные тем, что используются такими производителями, как Safran и Japanese Aero Engine Corporation, гарантируют соответствие компонентов строгим стандартам, необходимым для производства двигателей.
Передовые технологии контроля:
- Компьютерная томография (КТ) Сканирование: Проверка внутренних характеристик без разрушения
- Метрология лазерного сканирования: Высокоскоростная проверка профиля поверхности
- Ультразвуковой контроль: Обнаружение внутренних дефектов в критических компонентах
- Анализ вихревых токов: Идентификация поверхностных и приповерхностных дефектов
- Оптическая эмиссионная спектроскопия: Проверка состава материала

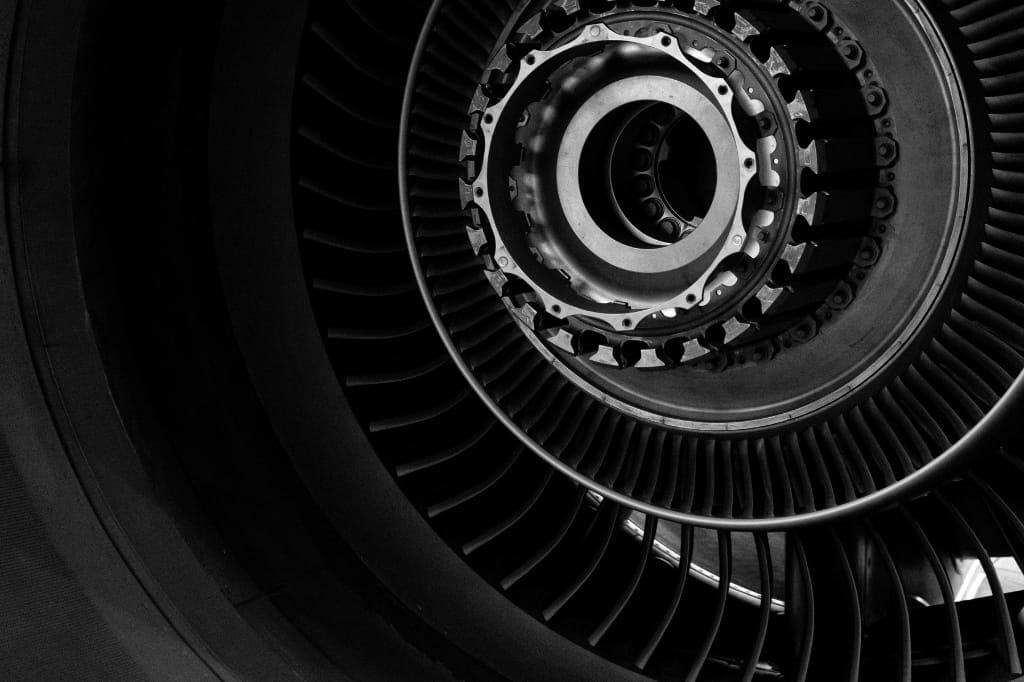

Почему стоит выбрать оборудование Yijin для производства турбин для самолетов?
Yijin Hardware сочетает специализированный опыт аэрокосмического производства с передовыми технологиями 5-осевого ЧПУ для создания прецизионных компонентов турбин, которые поддерживают или превосходят стандарты качества, принятые на рынке. Наши уникальные возможности включают в себя разработку специализированных технологических процессов для новых суперсплавов, гибридные технологии производства, сочетающие аддитивные и субтрактивные процессы, и всестороннюю цифровую документацию от сырья до готового компонента. Благодаря нашей системе качества и опыту работы с высокотемпературными сверхпрочными сплавами, используемыми ведущими производителями авиационных двигателей, мы обеспечиваем исключительное качество для современных программ создания реактивных двигателей.
Что говорят наши клиенты
Часто задаваемые вопросы о производителях турбин для самолетов
Мы работаем со всем спектром материалов аэрокосмического класса, используемых в современных турбинах, включая Inconel 718, различные титановые сплавы (Ti-6Al-4V, Ti-6242), суперсплавы на основе никеля и специализированные нержавеющие стали. Наши знания о материалах распространяются на уникальные требования к обработке каждого типа сплава, учитывая упрочняющие свойства, термочувствительность и требования к силе резания. Эти знания применимы к материалам, используемым в двигателях как гражданского, так и военного назначения, от двигателей, которыми оснащались оригинальные самолеты Boeing 747, до компонентов современных двигателей Trent для самолетов Airbus A380.
Our quality control process for aerospace components follows a rigorous multi-stage approach in compliance with AS9100 standards. It begins with incoming material verification through certified test reports, followed by first article inspection of initial production units using coordinate measuring machines accurate to ±0.001 mm. During production, statistical process control monitors critical dimensions while in-process inspections verify specifications at key manufacturing stages. This comprehensive approach ensures components meet the standards established by engine manufacturers in the world for single-aisle aircraft and wide-body applications.
Да, мы предлагаем комплексные производственные услуги как по разработке прототипов, так и по полномасштабному производству компонентов турбин. Наши возможности по созданию прототипов включают в себя быструю итерацию, обратную связь при проектировании для производства и полную документацию по проверке для подтверждения концепций до принятия решения о создании производственной оснастки. Для производственных программ мы внедряем специальные процессы со статистическим мониторингом, специализированные приспособления и оптимизированные траектории движения инструмента, чтобы обеспечить стабильное качество при больших объемах. Наши гибкие производственные системы эффективно поддерживают все виды продукции - от компонентов небольших реактивных самолетов до деталей для успешных программ коммерческих реактивных двигателей.
