Что такое слепое отверстие? Полное руководство по проектированию, бурению и применению

Глухое отверстие - это тип отверстия, которое не проходит через весь материал, а заканчивается на определенной глубине. Такая конструкция имеет решающее значение в различных инженерных приложениях, где важно сохранить целостность внешней поверхности. Глухие отверстия часто используются для крепления, удержания жидкостей и структурной поддержки.

Понимание того, как создавать и эффективно использовать глухие отверстия, может повысить производительность многих механических узлов. Компания Yijin Hardware обладает большим опытом в Обработка на станках с ЧПУОбеспечивает эффективные решения для изготовления деталей с глухими отверстиями.

Основные выводы

• Глухое отверстие - это отверстие, которое не проходит полностью через материал.
• Сверление глухих отверстий требует особых технологий для обеспечения точности и качества.
• В резьбовые глухие отверстия можно вставлять винты или болты, не выступая с другой стороны.
• Правильные методы очистки необходимы для сохранения целостности глухих отверстий в процессе обработки.
• Глухие отверстия широко используются в технике для различных целей, в том числе для крепления и удержания жидкостей.

Что такое слепое отверстие?

Глухое отверстие - это отверстие, которое не проходит через всю заготовку. В отличие от сквозных отверстий, которые обеспечивают полное проникновение, глухие отверстия заканчиваются на заданной глубине. Эта характеристика делает их действительно полезными в тех случаях, когда внешние поверхности должны оставаться неповрежденными или когда необходимо получить доступ к внутренним элементам без ущерба для внешней структуры.

Глухие отверстия можно легко просверлить и создать с помощью различных процессов обработки, включая сверление и растачивание, а также они могут быть резьбовые или резьбонарезные для крепежа.

Характеристики слепых отверстий

Слепые отверстия имеют несколько важных характеристик, которые отличают их от других типов отверстий, включая глубину и форму:

Конструкторские соображения для глухих отверстий

При проектировании глухих отверстий необходимо учитывать несколько факторов для обеспечения функциональности, таких как материал и расположение:

• Тип материала: Для различных материалов требуются особые сверла и технологии. Например, для более твердых материалов могут потребоваться специализированные сверла, чтобы добиться необходимой глубины отверстия, не повредив заготовку.
• Глубина отверстия: Общая глубина отверстия должна быть тщательно рассчитана в зависимости от условий применения. Точные расчеты помогут избежать таких проблем, как неполное нарезание резьбы или недостаточное пространство для компонентов.
• Размещение: Расположение глухого отверстия должно быть выбрано стратегически правильно, чтобы избежать вмешательства в другие элементы или компоненты сборки.
• Выбор сверла: Выбор подходящего сверла очень важен для достижения требуемой точности и чистоты обработки. Сверло должно соответствовать как диаметру, так и типу требуемого отверстия.

Техника сверления глухих отверстий

При сверлении глухих отверстий используются особые технологии, которые отличаются от стандартных процессов сверления:

Метчики для глухих отверстий

Глухие резьбовые отверстия предназначены для установки винтов или болтов, не проходя через весь материал. При создании резьбового глухого отверстия:

• Тип крана: Выбор правильного типа метчика очень важен. К распространенным типам относятся метчики со спиральной флейтой и метчики с резьбой, каждый из которых подходит для различных материалов и областей применения.
• Глубина крана: Глубина резьбы должна соответствовать характеристикам используемого крепежа. Важно убедиться, что на дне отверстия осталось достаточно материала, чтобы обеспечить достаточную опору для резьбового крепежа.
• Процесс резьбы: Нарезание резьбы в глухих отверстиях требует точности, чтобы обеспечить чистое формирование резьбы без повреждения окружающего материала.

Как прочистить слепое отверстие

Очистка глухого отверстия после обработки важна для сохранения его качества:

• Сжатый воздух: Один из эффективных методов заключается в использовании сжатого воздуха для выдувания мусора из отверстия. Это помогает удалить все скопления, которые могут помешать последующим операциям.
• Пылесос: После того как в отверстие будет подан сжатый воздух, можно также использовать вакуум для отсасывания всех свободных частиц.
• Ручные инструменты для уборки: В некоторых случаях для удаления трудноудаляемого мусора из глубоких или узких глухих отверстий могут потребоваться ручные инструменты, такие как щетки или тряпки.

Применение слепых отверстий

Глухие отверстия используются для крепления, контроля жидкости и поддержки конструкции. Они широко используются в различных отраслях промышленности благодаря своей универсальности:

• Применение крепежа: Они обычно используются для винтов и болтов, когда внешний выступ нежелателен. Это помогает создавать более чистые конструкции без видимых крепежных элементов с одной стороны.
• Контейнер для жидкостей: В гидравлических системах глухие отверстия могут служить резервуарами или каналами, в которых жидкости не протекают.
• Структурная поддержка: Глухие отверстия играют важную роль в распределении напряжения внутри деталей, повышая их общую прочность и долговечность.

Методы измерения и контроля

Точные измерения и контроль очень важны при работе с глухими отверстиями:

• Инструменты для измерения глубины: Для точного измерения общей глубины отверстия обычно используются такие инструменты, как глубиномеры и штангенциркули.
• Оптический контроль: Бороскопы обеспечивают визуальный доступ внутрь глухих отверстий для целей осмотра, позволяя операторам проверять дефекты без разборки.
• Неразрушающий контроль (NDT): Такие методы, как ультразвуковой контроль, помогают выявить внутренние дефекты, не повреждая деталь.

Трудности при обработке слепых отверстий

Хотя обработка глухих отверстий имеет множество преимуществ, она также сопряжена с определенными трудностями:

• Удаление стружки: Одной из распространенных проблем является эффективное удаление стружки во время сверления. Стружка может скапливаться на дне глубоких глухих отверстий, что может привести к повреждению инструмента или неточному сверлению.
• Износ инструмента: Выбор сверла влияет на интенсивность износа инструмента; для более твердых материалов могут потребоваться более прочные сверла, но это также может привести к увеличению затрат.
• Ограничения доступа: Осмотр и очистка глубоких глухих отверстий может быть затруднена из-за ограниченных точек доступа.

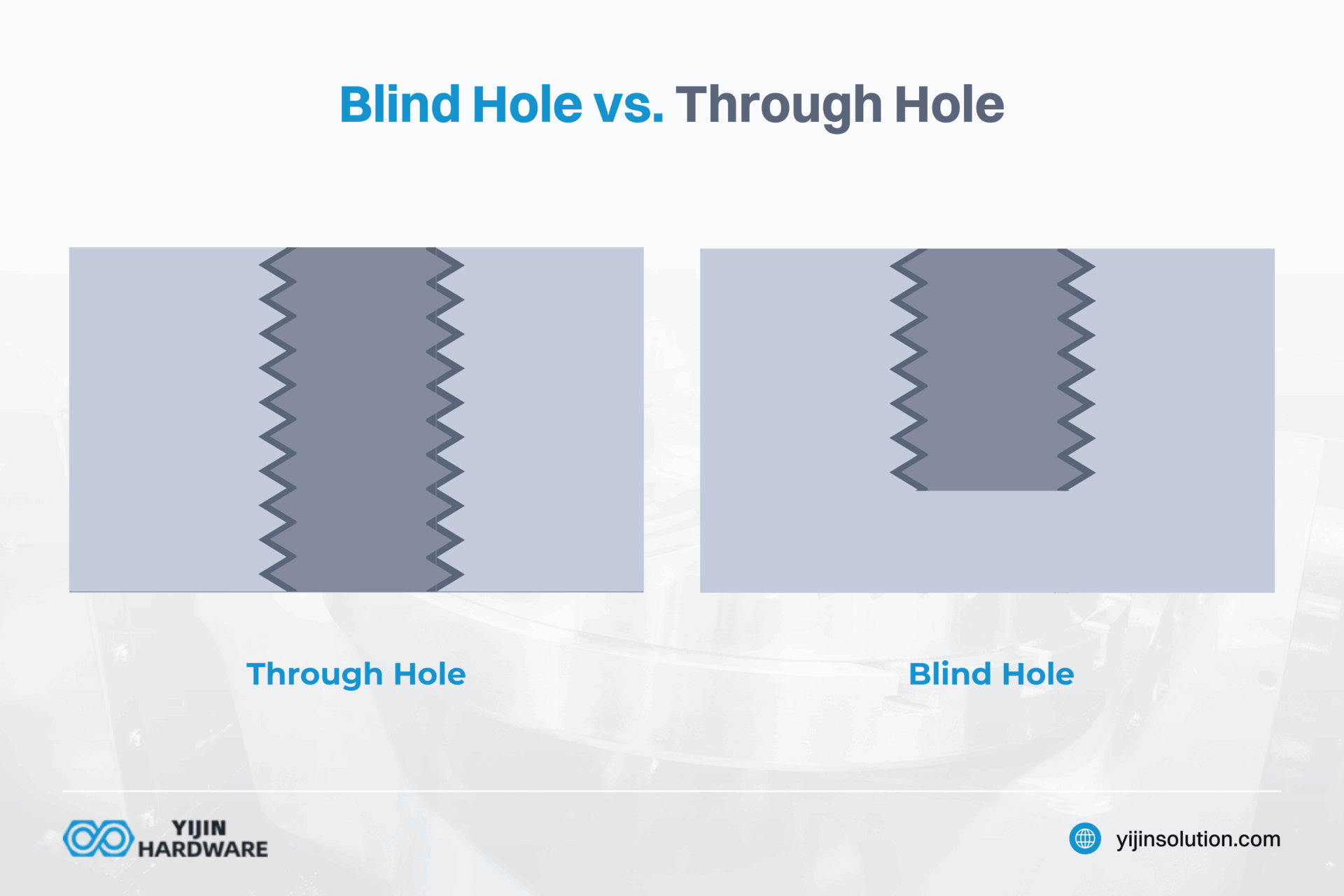

Слепое отверстие против сквозного отверстия

Очень важно понимать разницу между глухими и сквозными отверстиями:

• Сквозное отверстие полностью проходит от одной стороны материала до другой, обеспечивая полное проникновение.
• В отличие от этого, глухое отверстие останавливается на части пути, поэтому оно отлично подходит для тех случаев, когда необходимо свести к минимуму видимость или доступ извне.

Оба типа отверстий имеют свои уникальные преимущества, в зависимости от требований к конструкции.

Другие типы инженерных отверстий

Помимо глухих и сквозных отверстий, в машиностроении и механической обработке существует несколько типов отверстий:

• Отверстия под зенковку: Они позволяют винтам или болтам располагаться заподлицо с поверхностью, создавая угловое отверстие в верхней части.
• Зенкерные отверстия: Похожи на зенкерные отверстия, но имеют плоское дно вместо углового отверстия; в них помещаются более крупные крепежи или обеспечивается пространство для головок винтов.
• Пилотные отверстия: Небольшие начальные отверстия, которые точно направляют большие сверла.

Каждый тип служит определенным целям в инженерном проектировании.

Yijin Hardware: Эффективная и доступная обработка с ЧПУ

Yijin Hardware специализируется на услугах по обработке с ЧПУ, которые позволяют эффективно производить высококачественные компоненты с различными типами отверстий, включая глухие. Благодаря передовым технологиям и квалифицированному персоналу, Yijin Hardware обеспечивает точность каждого проекта, сохраняя при этом доступность наших услуг. фабрики.

Если вы ищете надежные решения в области обработки, отвечающие вашим потребностям, протягивать руку с нашей дружелюбной и отзывчивой командой уже сегодня!

Часто задаваемые вопросы о том, что такое слепое отверстие? Полное руководство по проектированию, сверлению и применению

В чем разница между глухим и открытым отверстием?

Глухое отверстие - это отверстие, просверленное на заданную глубину без полного проникновения в материал, в то время как открытое отверстие проходит насквозь. Глухие отверстия в машиностроении часто требуют точного контроля глубины, что обычно обозначается символом callout на технических чертежах.

Каково назначение глухого отверстия?

Глухие отверстия используются в тех случаях, когда просверленное отверстие не должно полностью проходить через материал, обычно для сохранения целостности конструкции. Обработка глухих отверстий необходима в таких случаях, как создание резьбовых отверстий, когда требуется резьбовое отверстие для надежного крепления без сквозного отверстия.

Как выглядит слепая дыра?

Глухое отверстие имеет закрытое дно в материале, а его глубина указывается на чертежах с помощью символа вызова. При сверлении с ЧПУ для глухого отверстия могут потребоваться дополнительные элементы, такие как точечное или встречное сверление, чтобы удовлетворить специфические потребности конструкции.
