Работа с титаном ставит перед вами очень интересные задачи благодаря его особым свойствам. В компании Yijin Hardware мы легко справляемся с этими задачами с помощью наших титановых Услуги по обработке на станках с ЧПУ. Наш фрезерный станок с ЧПУ превращает этот исключительно прочный металл в качественные титановые детали. Мы работаем с любыми сортами титана, поскольку на наших станках изготавливаются детали для аэрокосмической, медицинской промышленности и многих других отраслей.

Основные выводы

• На нашем станке с ЧПУ достигаются жесткие допуски ±0,005 мм на сложные формы из титанового сплава.
• Мы используем специальные инструменты с титаново-алюминиевым нитридным покрытием и системы охлаждения для предотвращения накопления тепла
• Мы работаем со всеми типами, от чистого титана до титана класса 5.
• Мы следуем стандартам ASTM B265/B348/B367 с возможностью полного тестирования
• Наши специальные методы охлаждения и снятия напряжения позволяют поддерживать детали в идеальном состоянии

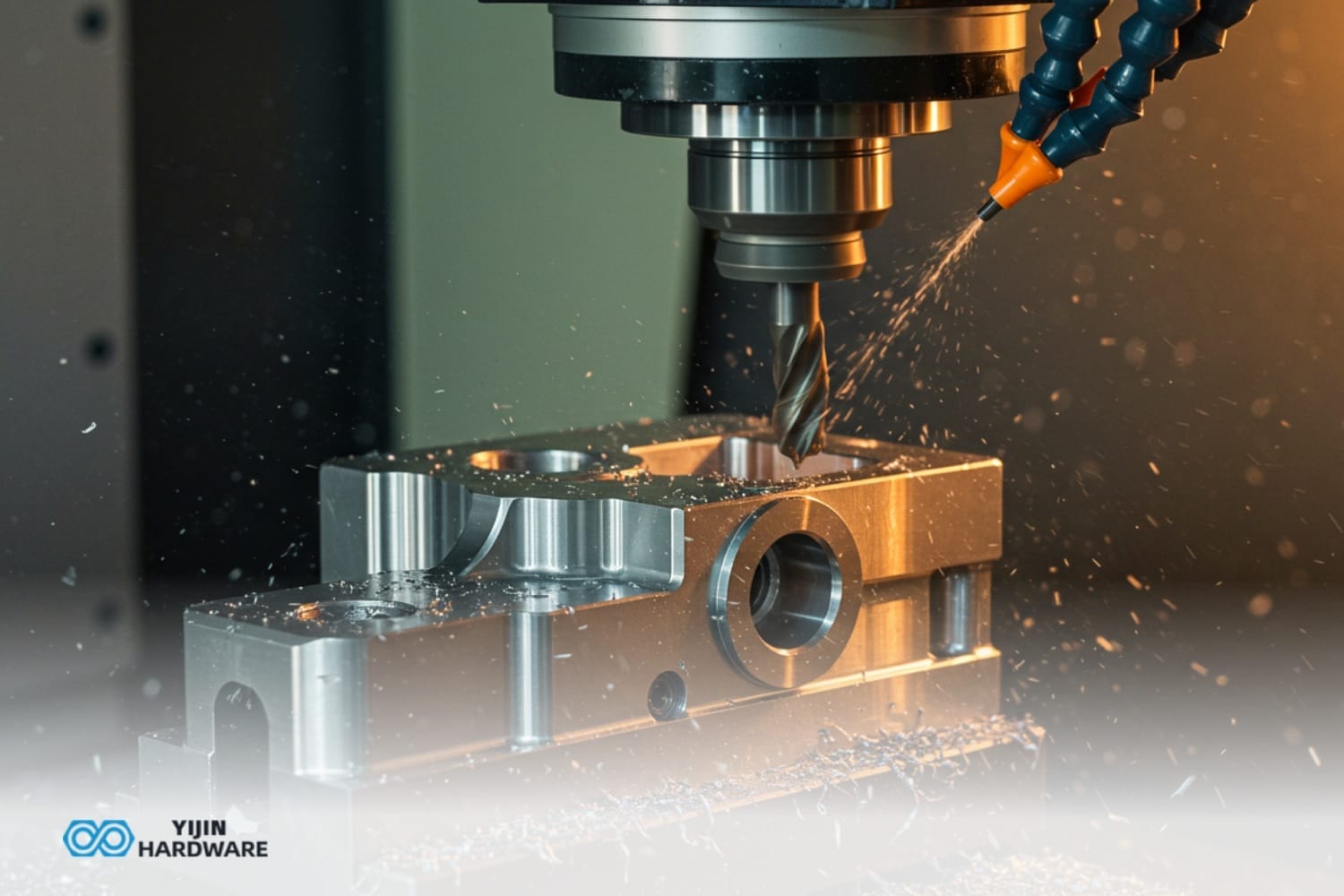

Что такое обработка титана с ЧПУ?

Титан Обработка с ЧПУ - это способ удаления материала из титана с помощью инструментов, управляемых компьютером. Этот процесс обработки требует специальных режущих инструментов и тщательного контроля температуры. Фрезерный станок с ЧПУ следует по заданным траекториям, выполняя различные операции по резке металла. Мы можем изготавливать сложные обработанные титановые детали с идеальными размерами.

Технические характеристики

• Скорость удаления материала: 10-30 см³/мин (в зависимости от марки)
• Типичная скорость резки: 40-150 м/мин
• Скорость подачи: 0,1-0,3 мм/зуб
• Глубина реза: 0,2-1,5 мм

Почему титан идеально подходит для деталей, обрабатываемых на станках с ЧПУ?

Титан обладает самым высоким соотношением прочности и веса среди всех конструкционных металлов, что делает его идеальным для легких конструкций, требующих долговечности. При весе 4,5 г/см³ титан на 45% легче стали, но при этом обладает сопоставимо высокой прочностью, а прочность титана класса 5 превышает 1 000 МПа на разрыв. Этот сплав также образует защитный слой, который обеспечивает превосходную коррозионную стойкость в суровых условиях, сохраняя механические свойства при экстремальных температурах до 430 °C (806 °F).

Тепловые свойства

• Высокая температура плавления: 1,668 °C (3,034 °F)
• Низкая теплопроводность: 17 Вт/м-К (против 50 Вт/м-К для стали)
• Максимальная температура эксплуатации: 538 °C для Ti-6Al-4V

Механические свойства

Какие различные марки титана используются при обработке с ЧПУ?

Различные марки титана отличаются по составу, свойствам материала и характеристикам обработки. Марка 1 - самая мягкая с высокой пластичностью, идеально подходит для оборудования химической промышленности. Титан класса 2 обладает хорошим балансом прочности и коррозионной стойкости для морского применения. Ti-6Al-4V (титан 5-го класса) сочетает в себе алюминий 6% и ванадий 4%, что обеспечивает исключительную производительность в аэрокосмической промышленности и медицинских имплантатах. В действительности, рынок обработки титана в аэрокосмической отрасли оценивается в 4,9 миллиарда долларов США в 2023 году, согласно данным Сферические представления.

Соответствие стандартам ASTM

• ASTM B265: Технические характеристики листового, полосового и листового титана
• ASTM B348: Технические характеристики прутков и заготовок
• ASTM B367: Требования к отливкам

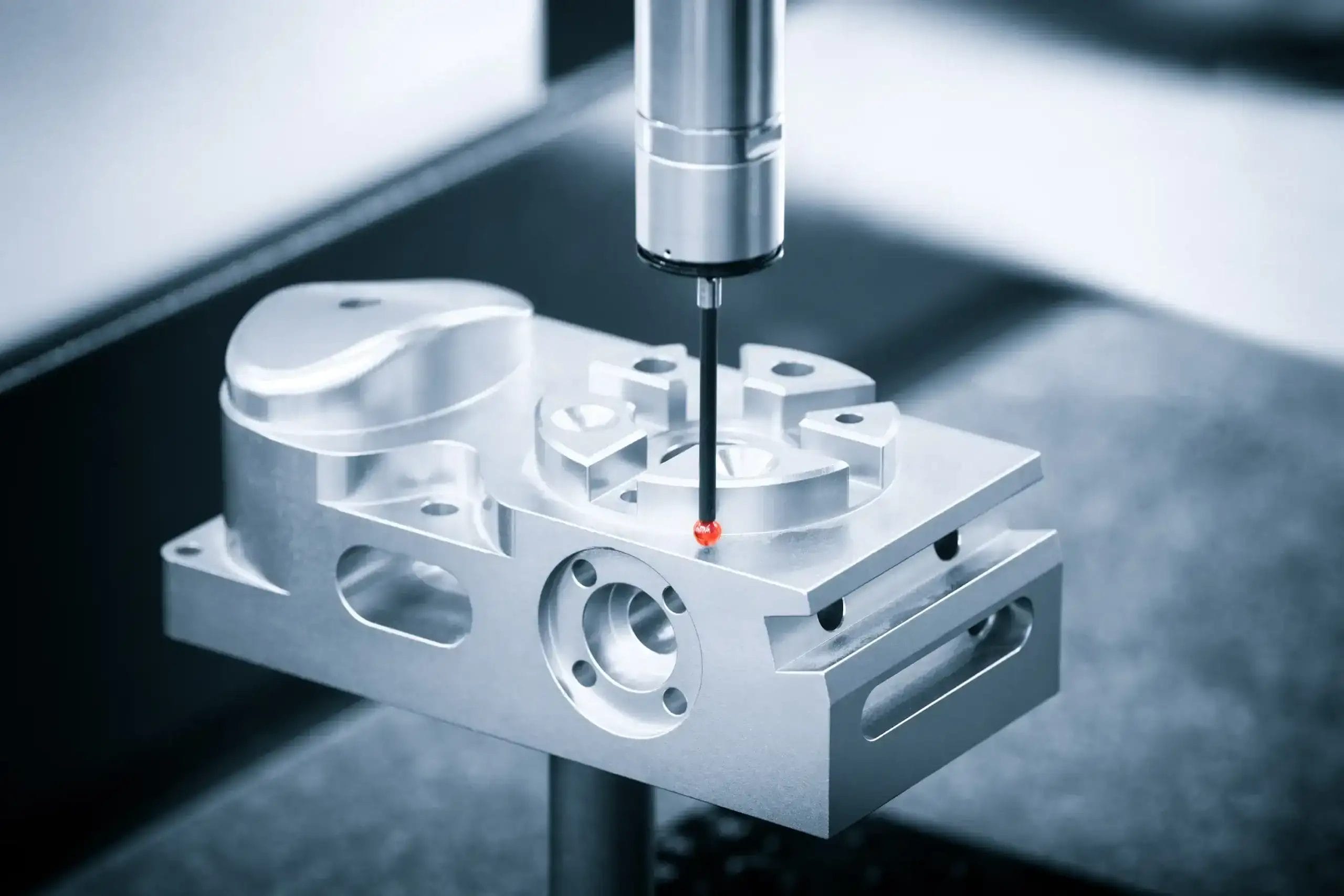

Как происходит процесс обработки титана с ЧПУ в Yijin Hardware?

Процесс обработки в Yijin Hardware осуществляется в соответствии с систематическим рабочим процессом, разработанным для решения задач фрезерования титана при максимальном повышении качества деталей. Мы начинаем с выбора марки титана, подходящей для вашей задачи, затем составляем программу, в которой используются специальные методы резки для поддержания постоянной силы резания. В нашем процессе используются жесткие установки и специальные режущие кромки с покрытиями, разработанными специально для свойств титана.

Специализированные технологии обработки

• Лечение стресса: 595-705 °C (1 100-1 300 °F) в течение 1-2 часов перед нарезкой
• Криогенное охлаждение: Применение жидкого азота для терморегулирования
• Ультразвуковая обработка: Резка с вибрацией для снижения усилий
• Минимальное количество Смазка: Для отделочных работ

Расширенные стратегии траектории инструмента

• Трохоидальное фрезерование: Изогнутые траектории инструмента, обеспечивающие постоянное взаимодействие
• Погружение в грубую воду: Осевая резка для минимизации боковых сил
• Фрезерование с подъемом: Вращение инструмента в соответствии с направлением подачи для лучшего образования стружки
• Фрезерование с высокой подачей: Специализированные инструменты с повышенной скоростью резки

Какие трудности необходимо преодолеть при обработке титана?

Обработка титана с ЧПУ сопряжена с рядом технических проблем, требующих особых подходов для успешной обработки. Низкая теплопроводность титана концентрирует тепло на границе резания, что приводит к быстрому износу инструмента и потенциальным повреждениям. Химическая реактивность металла приводит к тому, что титановые поверхности прилипают к режущему инструменту при температуре выше 500 °C, что приводит к проблемам с качеством и выходу инструмента из строя.

Решения для управления теплом

• Охлаждающая жидкость высокого давления: 70+ бар (1 000+ PSI), направленных на зоны резания
• Криогенное охлаждение: Поддержание температуры ниже критического уровня
• Термический анализ: Инфракрасный контроль во время обработки
• Оптимизированные параметры: Более низкие скорости при высокой подаче

Предотвращение износа инструмента

• Материалы для инструментов: Твердый сплав с кобальтовыми связующими (6-12%)
• Специальные покрытия: TiAlN, AlCrN для термических и химических барьеров
• Подготовка края: Оптимизация микрогеометрии для повышения прочности
• Управление траекторией инструмента: Поддерживайте постоянную толщину стружки

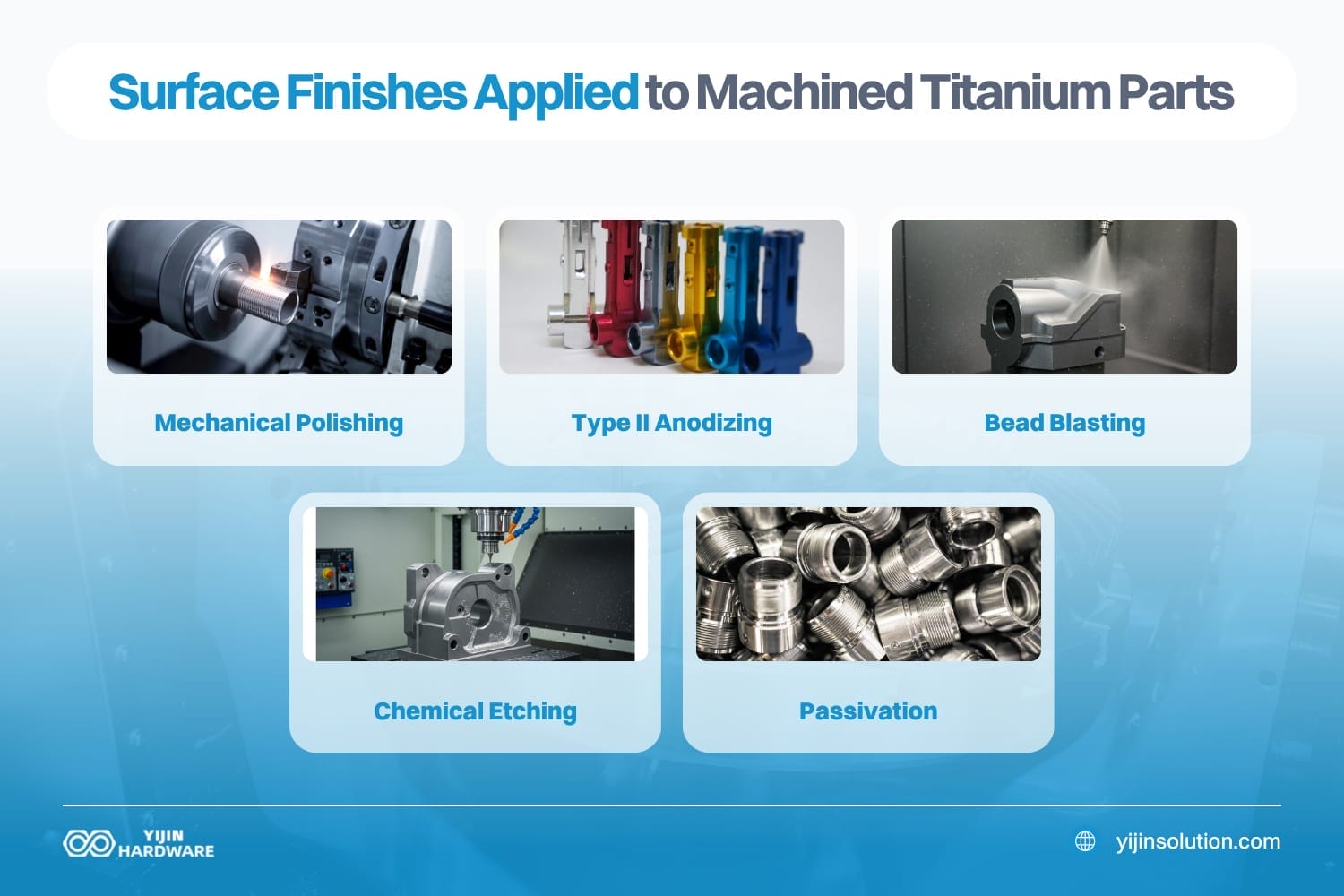

Какие финишные покрытия могут быть применены к обработанным титановым деталям?

Варианты отделки поверхности повышает функциональность и эстетику титановых деталей, обработанных на станках с ЧПУ. Механическая полировка создает зеркальные поверхности для медицинских и аэрокосмических применений, достигая гладкости до 0,1 мкм Ra. Анодирование создает контролируемые оксидные слои различных цветов, повышая износостойкость и добавляя визуальную привлекательность.

Доступные варианты отделки

• Механическая полировка: 0,1-0,4 мкм Ra
• Тип II Анодирование: Толщина 0,5-0,8 мкм, несколько цветов
• Обработка бисером: Равномерное матовое покрытие, 1,6-3,2 мкм Ra
• Химическое травление: Контролируемое создание деталей
• Пассивация: Усиленный защитный слой

Какие передовые производственные возможности отличают Yijin Hardware?

Компания Yijin Hardware предлагает гибридное производство, сочетающее аддитивные и субтрактивные процессы для обработки титановых деталей. Наша электронно-лучевая технология создает практически чистые формы, которые мы затем точно обрабатываем, сокращая отходы материала до 60% по сравнению с традиционными методами. Такой подход ценен для сложных компонентов двигателей, где использование материалов является ключевым фактором стоимости.

Какие отрасли промышленности получают наибольшую выгоду от титановых деталей с ЧПУ?

Титановые детали в аэрокосмическая промышленность представляют собой крупнейший сектор применения, причем титан составляет до двух третей компонентов современных авиационных двигателей. Производители реактивных двигателей используют титан для изготовления лопаток вентиляторов, дисков компрессоров и структурных каркасов благодаря его характеристикам при экстремальных температурах и превосходной усталостной прочности. Снижение веса напрямую приводит к экономии топлива, что делает детали из титановых сплавов экономически выгодными, несмотря на более высокую стоимость материалов.

Медицинские отрасли Биосовместимость титана позволяет использовать этот металл в качестве основы для имплантатов, хирургических инструментов и протезов. Титан класса 23 (ELI Ti-6Al-4V) особенно ценен для имплантируемых устройств благодаря своей исключительной чистоте и биосовместимости. Зубные имплантаты, костные винты, эндопротезы тазобедренного сустава и корпуса кардиостимуляторов - все они основаны на точно обработанных титановых компонентах.

Ключевые приложения

• Автомобили: Гоночные компоненты, клапанные системы, шатуны для высокопроизводительных двигателей
• Морской: Валы пропеллеров, насосы и подводное оборудование, устойчивые к коррозии в соленой воде
• Химическая обработка: Реакторы, теплообменники и емкости для хранения агрессивных химических веществ
• Энергия: Компоненты для геотермальных, ядерных и морских установок
• Спортивное оборудование: Высококачественные велосипедные рамы, клюшки для гольфа и теннисные ракетки

Каждая отрасль использует уникальное сочетание высокой прочности, малого веса и коррозионной стойкости титана для решения специфических инженерных задач, в которых обычные материалы не справляются.

Как оценить экономическую эффективность при использовании титана

При оценке стоимости проектов по обработке титана с ЧПУ необходимо соотнести материальные затраты с долгосрочными преимуществами. Необработанный титан обычно стоит в 5-10 раз дороже стали, а титан марки 5 имеет более высокую цену благодаря своим превосходным свойствам. Однако правильный анализ должен учитывать весь жизненный цикл, а не только первоначальные затраты на производство.

Титан в сравнении с альтернативными металлами

Для успешной обработки титана требуются стратегические подходы, позволяющие минимизировать эти факторы стоимости. Использование гибридных технологий производства позволяет сократить отходы материала на 60% по сравнению с традиционными методами. Формирование почти чистой формы перед окончательной механической обработкой значительно снижает количество титана, удаляемого в ходе дорогостоящих операций резания.

Ключ к экономически эффективному использованию титана лежит в оптимизации конструкции. Для деталей, специально разработанных с учетом свойств титана, часто требуется меньше материала при сохранении заданных характеристик. Кроме того, превосходная коррозионная стойкость титана позволяет отказаться от дорогостоящей защитной обработки и продлевает срок службы, создавая значительную долгосрочную стоимость, несмотря на более высокие первоначальные инвестиции.

Как оптимизировать конструкцию для обработки титана с ЧПУ?

Оптимизация конструкции для титана позволяет сбалансировать производительность и эффективность производства для контроля затрат. Толщина стенок должна быть не менее 0,8 мм (предпочтительно 1,2 мм или больше), чтобы предотвратить прогиб во время резки, поскольку свойства титана могут вызвать вибрацию тонких стенок. Радиус внутренних углов должен составлять 1/3 диаметра самого маленького используемого инструмента, обычно не менее 0,5 мм.

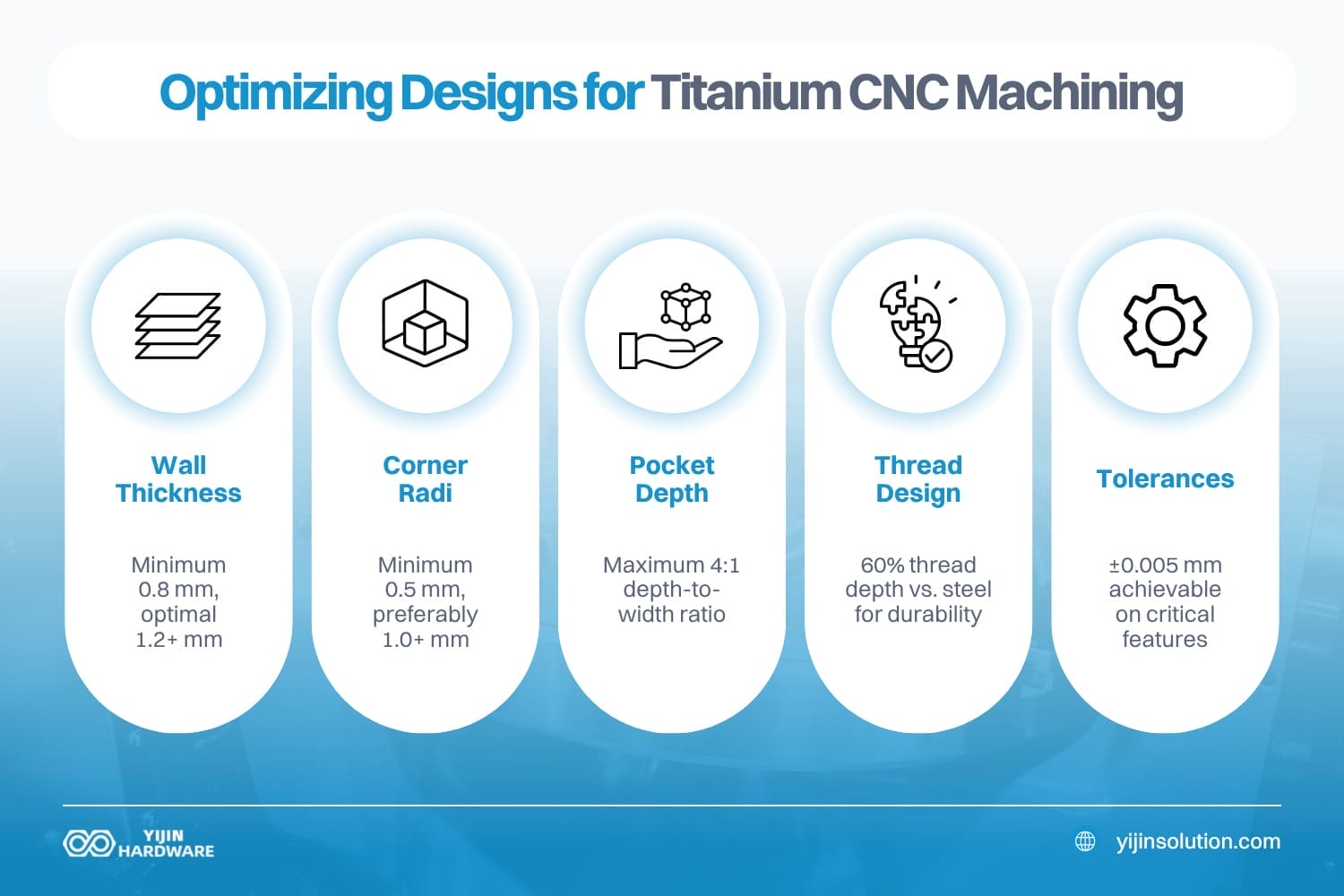

Руководство по проектированию

• Толщина стенок: Минимум 0,8 мм, оптимально 1,2+ мм
• Радиусы углов: Минимум 0,5 мм, предпочтительно 1,0+ мм
• Глубина кармана: Максимальное соотношение глубины и ширины 4:1
• Дизайн резьбы: Глубина резьбы 60% против стали для долговечности
• Допуски: Достижимые ±0,005 мм на критических элементах

Готовы к экспертной обработке титана с ЧПУ?

В компании Yijin Hardware мы сочетаем передовое оборудование, специализированные инструменты и богатый опыт, чтобы поставлять исключительные титановые детали, обработанные с ЧПУ. Наши возможности гарантируют, что ваши компоненты будут соответствовать самым строгим требованиям для применения в аэрокосмической, медицинской и промышленной отраслях.

Свяжитесь с нами сегодня, чтобы получить консультацию по вашему проекту обработки титана и узнать, как наши передовые технологии и опыт работы с материалами могут воплотить ваши проекты в реальность. Благодаря нашей ориентации на качество и точность мы являемся вашим идеальным партнером для решения всех задач по обработке титана с ЧПУ.

Часто задаваемые вопросы по обработке титана с ЧПУ

Почему титан трудно поддается обработке?

Титан трудно поддается резке, поскольку сочетает в себе низкие тепловые свойства, высокую химическую реактивность и уникальные механические характеристики. Его плохая теплопередача концентрирует температуру резания на кромке инструмента, что приводит к быстрому износу. Кроме того, эластичность титана приводит к прогибу заготовки под давлением при резании, что создает проблемы с вибрацией при обработке.

Какие режущие инструменты лучше всего подходят для обработки титана с ЧПУ?

Наиболее эффективными инструментами для обработки титана являются острые твердосплавные фрезы со специальными покрытиями, разработанными специально для этого сложного металла. Инструменты с покрытиями TiAlN или AlTiN противостоят высокому нагреву, возникающему при резке титана, а конструкции с переменной спиралью снижают вибрацию. Для достижения наилучших результатов инструменты должны иметь положительный угол наклона (5-15°) и усиленные кромки, чтобы выдерживать ударные нагрузки при резке этого материала.

Чем титан отличается от стали при обработке деталей?

Титан и сталь обладают различными эксплуатационными характеристиками, при этом титан обеспечивает снижение веса 45% при сохранении сопоставимой прочности. Титан демонстрирует превосходную устойчивость к коррозии, особенно в соленой воде, где он превосходит даже высококачественную нержавеющую сталь. Однако титан обычно стоит в 5-10 раз дороже стали и требует более специализированной обработки, поэтому его лучше использовать в тех случаях, когда его уникальные свойства оправдывают вложения.
