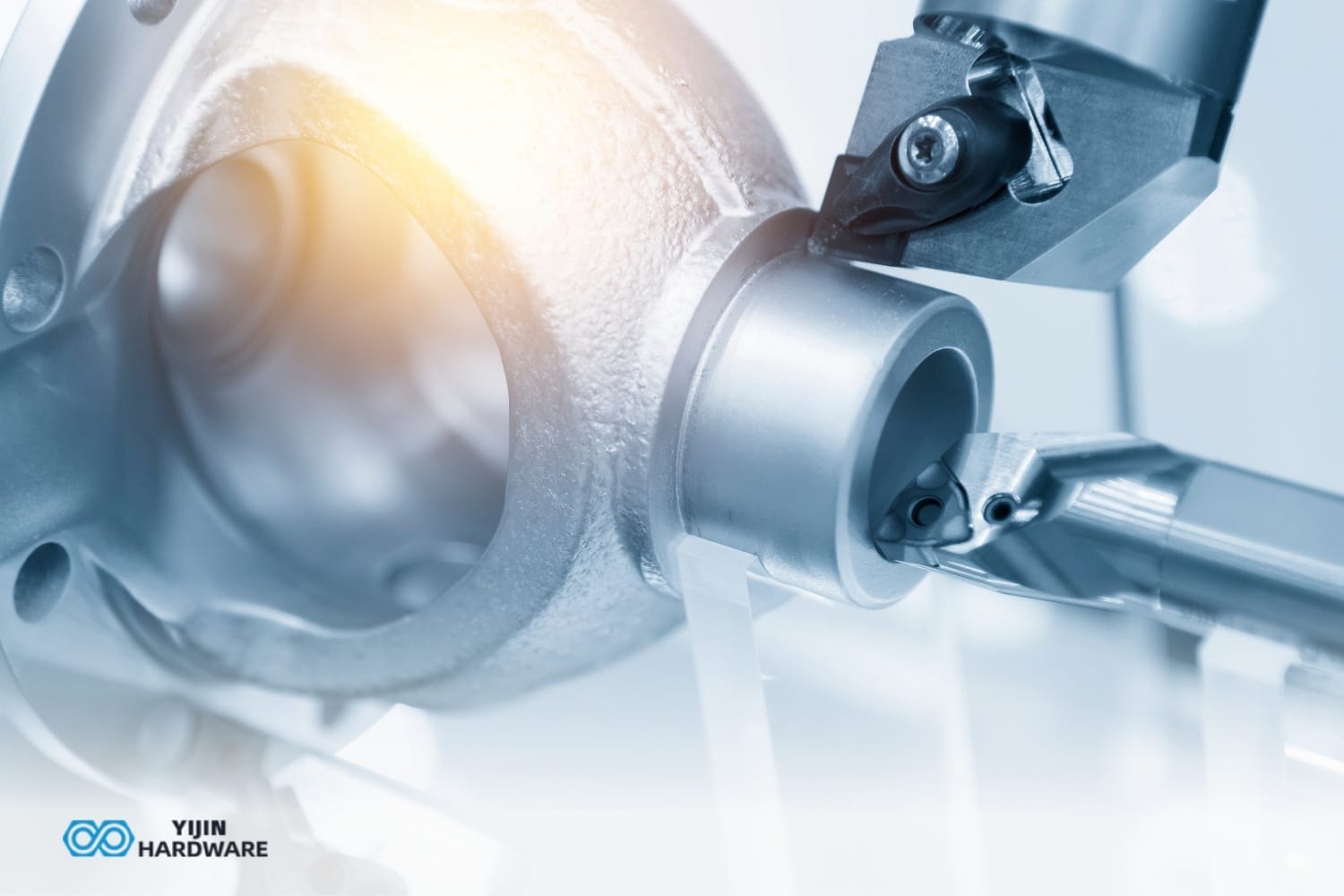

Сложная обработка с ЧПУ - это многогранный процесс, необходимый для достижения исключительной точности в производстве. Он подразумевает использование станков с числовым программным управлением для создания очень сложных и детализированных деталей, которые трудно или невозможно изготовить с помощью традиционных методов обработки. Такие детали обычно имеют сложную конструкцию, жесткие допуски и особые требования к материалам, что требует применения передовых технологий для их успешного изготовления.
На сайте Оборудование YijinМы специализируемся на использовании этой технологии для производства высококачественных, сложных Обработка на станках с ЧПУ детали. Мы работаем со станками с ЧПУ, включая фрезерные и токарные, которые разработаны для удовлетворения требований современного производства, обеспечивая точность и гибкость. Мы написали это руководство, чтобы помочь вам понять, что такое комплексная обработка на станках с ЧПУ и какие преимущества она дает различным отраслям промышленности.
Основные выводы
- При сложной обработке с ЧПУ используются станки с числовым программным управлением и такие сложные технологии, как пятиосевая и высокоскоростная обработка, для производства деталей с замысловатым дизайном, жесткими допусками и высокими требованиями к материалам.
- Оценка сложности детали включает в себя измеряемые факторы, такие как размер, толщина стенок, геометрия детали, внутренние полости, уровни допусков и свойства материала, которые определяют потребности в инструментах и настройках.
- Аэрокосмическая, медицинская и автомобильная промышленность полагается на сложную обработку с ЧПУ для получения прецизионных компонентов с точными техническими характеристиками и сложной геометрией, которые не под силу более простым методам.
Что делает деталь "сложной" при обработке с ЧПУ?
Сложность обработки на станках с ЧПУ - это не субъективная оценка, она определяется конкретными измеримыми факторами. Понимание этих факторов крайне важно для инженеров и производителей, чтобы правильно спланировать, составить бюджет и реализовать проекты по обработке.
Как оценить сложность детали?
Сложность детали зависит от множества взаимосвязанных факторов, включая ее размер, вес, толщину стенок и многое другое. Посмотрите на следующие факторы, которые помогут вам определить, насколько потенциально сложной является или не является та или иная деталь.
Размер и вес детали
Для изготовления деталей больших размеров (более 1000 мм или типичного рабочего пространства стандартных станков с ЧПУ) требуется специализированное оборудование, и возникают проблемы с поддержанием постоянного качества на больших площадях поверхности.
Толщина стенки
Тонкие стенки менее 0,8 мм для металлов или 1,5 мм для пластмасс склонны к прогибу во время обработки, что требует крепления и снижения скорости резания.
Соотношение глубины и ширины элементов
Элементы с отношением глубины к ширине более 3:1 могут вызывать отклонение инструмента, нагрев и проблемы со снятием стружки.
Внутренние полости и подрезы
Ограниченный доступ к элементам требует уникальной оснастки, многократной настройки или альтернативных методов, таких как электроэрозионная обработка, что увеличивает стоимость и время производства.
Геометрия поверхности
Изогнутые или сложные поверхности часто требуют 5-осевой обработки и нескольких установок, что увеличивает время и стоимость обработки.
Микромасштабные особенности
Для обработки деталей размером менее 2,5 мм или очень малых радиусов требуются специальные инструменты и технологии, что повышает сложность и износ инструмента.
Требования к допускам
Соблюдение жестких допусков (±0,0004 дюйма или 0,01 мм) значительно увеличивает стоимость и время обработки.
Свойства материала
Твердые материалы, такие как титан или закаленная сталь, увеличивают износ инструмента и требуют более низких скоростей резания, в то время как вязкие материалы требуют уникальных стратегий удаления стружки и управления теплом.
В чем разница между сложными и простыми деталями?
Эта сравнительная таблица иллюстрирует ключевые различия между простыми и сложными деталями с ЧПУ, рассматривая конкретные характеристики, которые мы используем для измерения сложности. Мы описали наиболее распространенные способы определения того, является ли деталь простой или сложной, хотя реальные примеры часто содержат больше нюансов.
| Характеристика | Простые детали | Сложные детали |
|---|---|---|
| Необходимые оси | Достаточно 3 осей | Необходима 4-осевая или 5-осевая система |
| Необходимые настройки | Одиночная установка | Несколько установок |
| Доступность характеристик | Все функции доступны со стандартных углов | Особенности требуют специальных углов доступа |
| Внутренние геометрии | Минимальные или никакие | Многочисленные внутренние функции |
| Требования к допускам | Стандарт (±0,005" или 0,127 мм) | Плотно (±0,0004" или 0,01 мм) |
| Отделка поверхности | Стандарт (125 микродюймов) | Высокий (32 микродюйма или выше) |
| Требования к инструментам | Стандартная оснастка | Специализированная или индивидуальная оснастка |
| Сложность программирования | Достаточно базового G-кода | Требуется программирование CAM |
Что такое сложный процесс обработки с ЧПУ?
Процесс обработки с ЧПУ начинается с проектирования детали с помощью программного обеспечения CAD. Затем этот проект переводится в G-код или M-код, которые направляют движения станка с ЧПУ.
Станок, например фрезерный или токарный, выполняет эти инструкции, снимая материал с заготовки и создавая нужную деталь. Этот процесс отличается высокой эффективностью и точностью, что делает его пригодным для производства сложных деталей с ЧПУ.
Этапы процесса обработки на станках с ЧПУ
- Дизайн: Создайте CAD-модель детали, обеспечив ее соответствие критериям проектирования для производства.
- Программирование: Преобразование CAD-проекта в код ЧПУ с использованием передовых технологий программирования ЧПУ.
- Настройка: Подготовьте станок и приспособление для надежной фиксации детали, обеспечивая точность обработки.
- Обработка: Выполните программу ЧПУ для обработки детали, используя такие методы, как высокоскоростная обработка для повышения эффективности.
- Инспекция: Убедитесь, что деталь соответствует техническим условиям, включая допуски и требования к качеству обработки поверхности.
Возможности и технологии механической обработки
Возможности комплексной обработки на станках с ЧПУ включают такие современные технологии, как 5-осевая обработка и высокоскоростная обработка. Эти технологии обеспечивают точность и эффективность производства сложных деталей. Кроме того, технология ЧПУ поддерживает различные процессы обработки, включая фрезерование, точение и шлифование, которые необходимы для производства деталей со сложной геометрией.

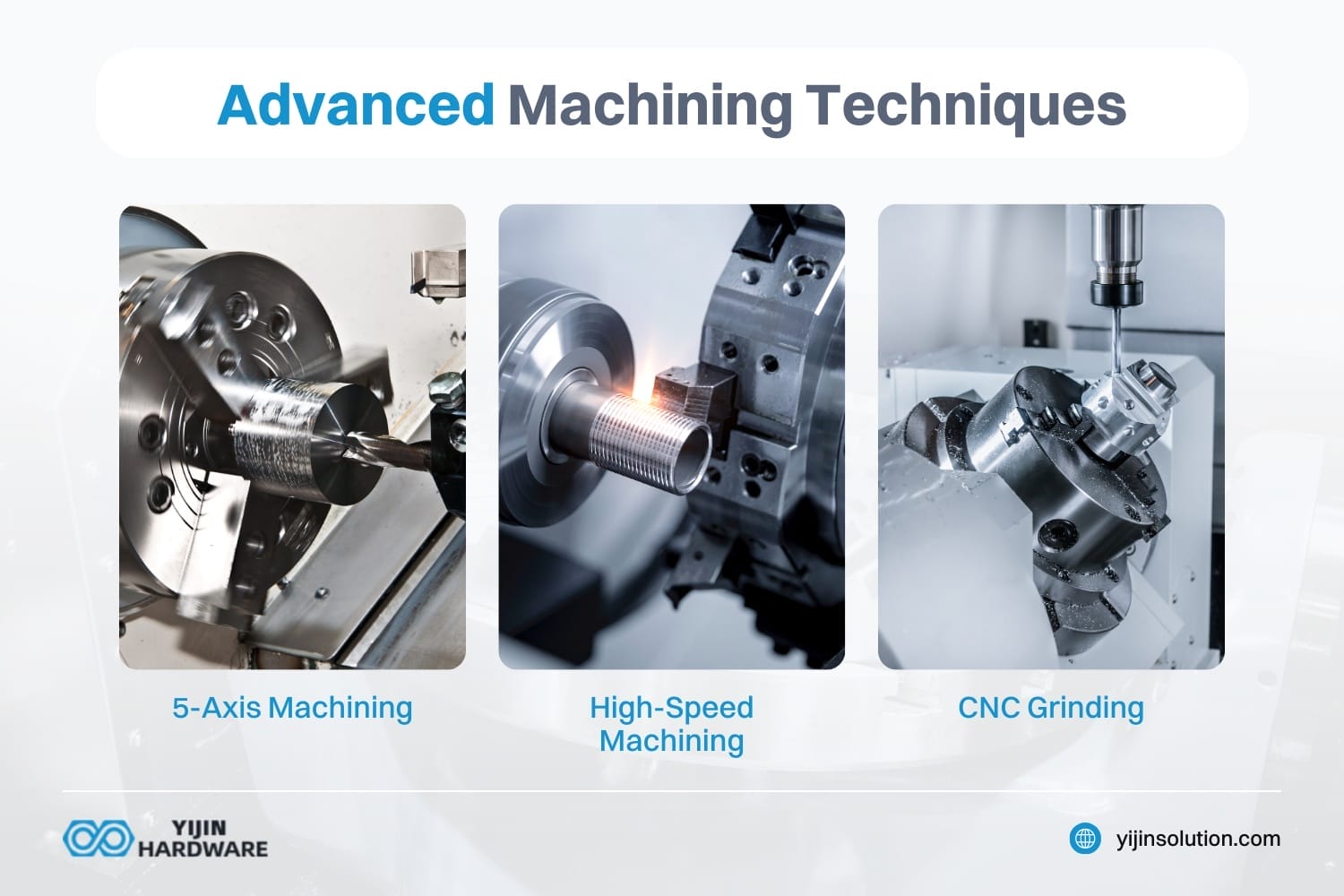

Передовые методы обработки
- 5-осевая обработка: Позволяет создавать сложные геометрические формы за одну установку, сокращая время производства и повышая точность.
- Высокоскоростная обработка: Повышает производительность при сохранении точности, что делает его идеальным для крупносерийного производства металлических деталей.
- Шлифование с ЧПУ: Обеспечивает высокую чистоту поверхности критически важных компонентов, гарантируя их соответствие строгим стандартам качества.
В каких отраслях наиболее выгодна комплексная обработка с ЧПУ?
Аэрокосмическая, медицинская и автомобильная промышленность получают наибольшую выгоду от комплексной обработки с ЧПУ. Сложная обработка с ЧПУ служит этим отраслям, обеспечивая критически важные прецизионные компоненты со сложной геометрией и жесткими допусками, без которых многие продукты и услуги были бы недоступны.
Как в аэрокосмической промышленности используется сложная обработка с ЧПУ?
Сайт аэрокосмическая промышленность представляет собой одну из самых сложных областей применения комплексной обработки с ЧПУ. Такие компоненты двигателей, как лопатки турбин, имеют сложные каналы охлаждения, тонкие стенки и сложные изгибы, которые могут быть созданы только с помощью 5-осевой обработки. В аэрокосмических конструкциях часто требуются монолитные детали, изготовленные из цельных блоков, чтобы отказаться от соединений и крепежа, а спутниковые компоненты требуют высочайшей точности, чтобы выдерживать экстремальные перепады температур от -150 °C до +150 °C.
Для таких применений обычно требуются допуски на обработку ±0,0005 дюйма (0,0127 мм) или лучше, с чистотой поверхности до 16-32 микродюймов Ra, часто изготавливаемые из сложных материалов, таких как титановые сплавы, инконель и другие жаропрочные суперсплавы.
В каких областях медицины используется сложная обработка с ЧПУ?
Сайт медицинская промышленность полагается на сложную механическую обработку с ЧПУ для устройств, которые непосредственно взаимодействуют с человеческим телом. Имплантируемые устройства, такие как ортопедические имплантаты и черепные пластины, должны отвечать строгим требованиям к точности и биосовместимости. Хирургические инструменты с шарнирными концами и режущими направляющими, ориентированными на конкретного пациента, требуют сложной геометрии для проведения конкретных процедур. Медицинские приборы для визуализации и диагностики полагаются на высокоточные компоненты с немагнитными свойствами и субмиллиметровой точностью.
Какие автомобильные компоненты требуют сложной обработки с ЧПУ?
Сайт автомобильная промышленность использует сложную обработку с ЧПУ для изготовления критически важных компонентов. Такие детали двигателя, как головки блока цилиндров со сложной геометрией портов, напрямую влияют на мощность, эффективность и уровень выбросов. Такие компоненты трансмиссии, как корпуса клапанов со сложными гидравлическими контурами и корпуса дифференциалов, требуют точных поверхностей для установки шестерен. Компоненты подвески, включая поворотные кулаки и легкие рычаги управления с оптимизированным распределением напряжений, влияют на управляемость и безопасность автомобиля.
В автомобильной промышленности обычно требуются допуски ±0,001″ (0,025 мм) для критических элементов, а качество обработки поверхности варьируется в пределах 32-63 микродюймов Ra, что позволяет сбалансировать точность с требованиями эффективности при крупносерийном производстве.
Проблемы и ограничения
Несмотря на свои преимущества, сложная обработка с ЧПУ сталкивается с такими проблемами, как высокие первоначальные инвестиционные затраты и отходы материалов. Кроме того, обработка хрупких материалов может быть сложной из-за механических усилий. Однако достижения в области технологий ЧПУ и стратегии проектирования для производства помогают смягчить эти проблемы.
Преодоление трудностей
- Выбор материала: Выбирайте материалы, которые минимизируют отходы и подходят для обработки на ЧПУ, например металл и пластик.
- Дизайн для производства: Обеспечение оптимизации проектов для производства с ЧПУ с целью снижения сложности и повышения точности.
Компания Yijin Hardware специализируется на предоставлении лучших услуг по комплексной обработке с ЧПУ. Наши передовые системы ЧПУ и квалифицированные специалисты обеспечивают высокое качество деталей с точностью и эффективностью. Мы используем многоосевые станки для производства сложных деталей и компонентов, соответствующих жестким допускам, требуемым в таких отраслях, как аэрокосмическая промышленность. Свяжитесь с нами Узнайте сегодня, как мы можем удовлетворить ваши потребности в комплексной обработке и изучить возможности наших современных обрабатывающих центров с ЧПУ.
Часто задаваемые вопросы о том, что такое комплексная обработка деталей с ЧПУ?
Какой станок с ЧПУ является самым точным?
Самым точным станком с ЧПУ считается Kern Microtechnik, а также проволочные электроэрозионные станки, которые позволяют добиться сверхточных допусков при обработке. При этом вместо режущего инструмента используются электрические разряды, что сводит к минимуму механическое напряжение. Высокоточная обработка с помощью проволочно-вырезного электроэрозионного станка идеально подходит для обработки с ЧПУ сложных деталей, требующих предельной точности. Такие отрасли, как аэрокосмическая и медицинская, полагаются на точность обработки критически важных компонентов.
Каково будущее обработки с ЧПУ?
Машиностроение развивается благодаря автоматизации, искусственному интеллекту и улучшенным производственным процессам для повышения эффективности. Современные станки с ЧПУ объединяют лазерную резку, робототехнику и аналитику данных для обеспечения точности. Умные фабрики будут использовать технологию ЧПУ для полностью автоматизированного производства с минимальным вмешательством человека. Эти инновации повысят точность, скорость и экономическую эффективность производства.
Сложна ли обработка с ЧПУ?
Изучение процесса обработки может быть сложным, но вполне выполнимым при надлежащем обучении и практике. Для работы в механическом цехе требуются знания в области фрезерной обработки с ЧПУ, программирования и материалов. Управление шпинделем и управление траекториями инструментов требует точности и опыта. Освоение методов работы с ЧПУ со временем упрощает сложные задачи обработки.
