Vous êtes-vous déjà demandé comment le métal plat se transforme en pièces de voiture ou en boîtiers d'appareils électroménagers ? C'est le formage de tôles. Nous prenons des feuilles plates et les plions, les estampons ou les dessinons pour leur donner une forme en 3D. Pas de découpe ni de perçage. Nous ne faisons que remodeler ce qui existe déjà. Le métal devient en fait plus résistant pendant le formage, car le flux de grain suit la nouvelle forme.
Comment cela fonctionne-t-il ? Nous poussons le métal juste assez fort. Si la force est insuffisante, il ne se passe rien. Trop fort, il se casse. Si l'on atteint le point idéal, le métal prend une nouvelle forme de façon permanente. De nos jours, nous utilisons des machines commandées par ordinateur. Le formage de tôles à commande numérique permet d'obtenir des résultats extrêmement précis, même lorsque des milliers de pièces identiques sont fabriquées.
Principaux enseignements
- Le procédé de formage de la tôle permet de créer des formes 3D très complexes sans éliminer de matériau, ce qui permet d'obtenir les meilleurs rapports résistance/poids.
- Les paramètres cardinaux tels que le facteur K, le rayon de courbure, le retour élastique et le jeu entre le poinçon et la matrice sont déterminants pour votre réussite.
- Les matériaux métalliques et leurs propriétés (comme la ductilité et la direction du grain) ont un impact considérable sur la formabilité et la qualité de la pièce finale.
- Des techniques de formage avancées telles que l'hydroformage et le formage électromagnétique vous permettent de créer des géométries impossibles à réaliser auparavant.
- Une conception intelligente des pièces de tôlerie permet d'éviter les défauts courants et de réduire les coûts de fabrication
Qu'est-ce que le formage de tôles ?

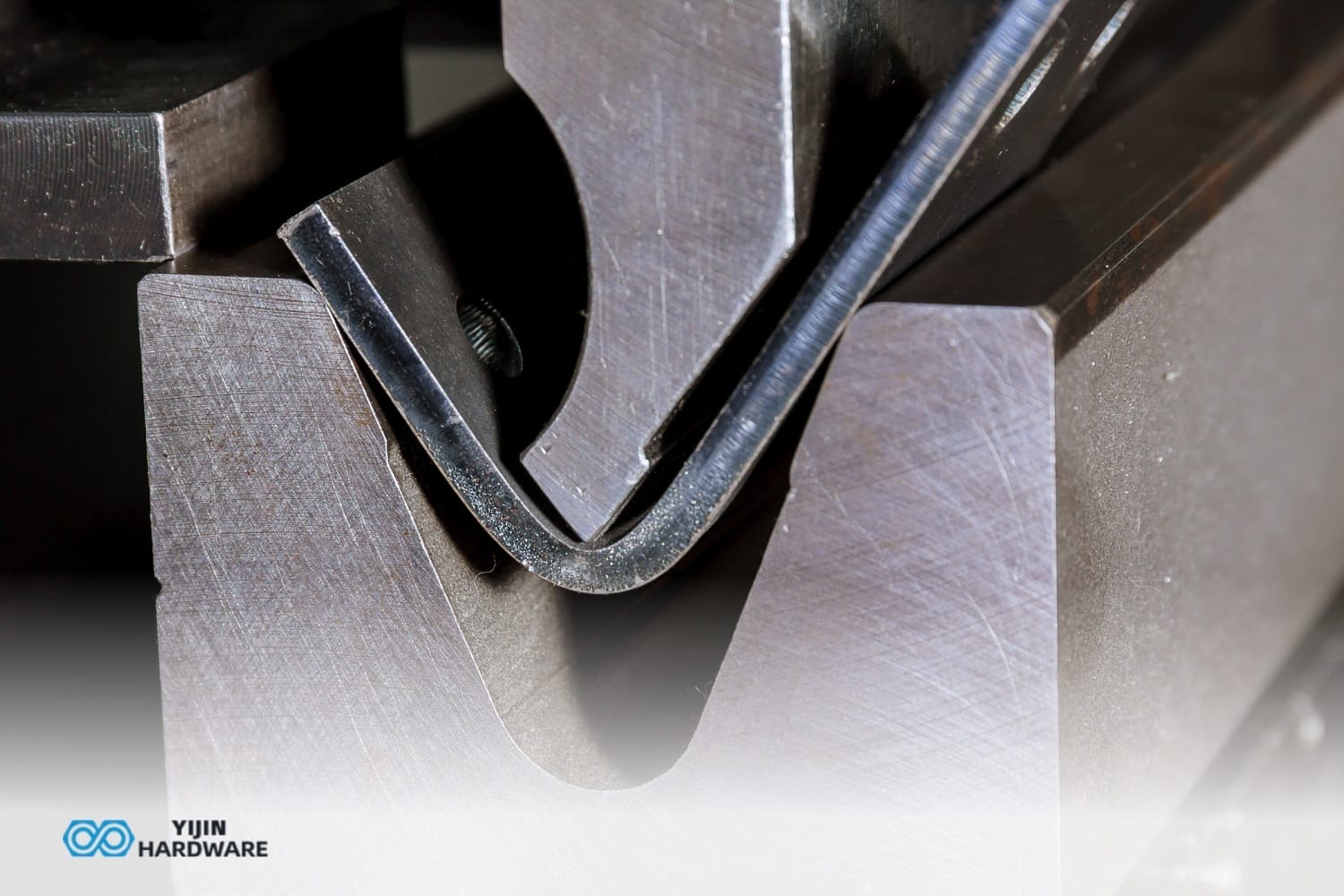

Le formage de la tôle prend du métal plat et le remodèle sans rien ajouter ni enlever. Il s'agit en quelque sorte d'un origami métallique avec une pression importante. Nous nous contentons de plier et d'estamper. Ensuite, nous dessinons le métal pour lui donner de nouvelles formes. Cette opération modifie la structure interne du métal. Cela le rend beaucoup plus solide, mais aussi plus léger que les pièces usinées.
Cette méthode est totalement différente des méthodes de découpage. Nous conservons tout le matériel et nous le réarrangeons. Le résultat ? Des pièces plus solides car la structure du grain du métal suit la nouvelle forme. C'est la raison pour laquelle les tôles formées conviennent si bien aux carrosseries des voitures et aux composants des avions : elles sont très résistantes sans être trop lourdes.
La plupart du temps, nous travaillons avec des matériaux fins, inférieurs à 6,35 mm (1/4 de pouce). Pour les épaisseurs supérieures, on parle de formage de plaques. En fonction de la température, nous avons différentes approches : le formage à froid à température ambiante, le formage à chaud vers 600-950 °C ou le formage à chaud à des températures encore plus élevées. Chacune fonctionne mieux pour des matériaux différents.
| Type de formage | Plage de température | Caractéristiques principales | Utilisations |
|---|---|---|---|
| Formage à froid | En dessous de la recristallisation | Augmente la dureté, permet la précision | Panneaux automobiles, boîtiers électroniques |
| Formation à chaud | 600-950 °C | Avantages combinés, surface homogène | Composants en alliages d'acier complexes |
| Formage à chaud | Au-dessus de la recristallisation | Faible force requise, géométries complexes | Grands éléments structurels |
Quels sont les principaux procédés de formage de la tôle ?
Examinons les principales méthodes de mise en forme de la tôle :
- Le pliage est probablement ce que vous imaginez en premier - nous utilisons une presse plieuse ou des matrices pour créer des angles et des plis.
- L'emboutissage profond tire le métal dans une cavité de la matrice pour fabriquer des pièces creuses ou en forme de coupelle.
- L'emboutissage du métal utilise des outils adaptés (comme des emporte-pièces sous stéroïdes) pour produire des pièces identiques en un temps record.
- L'hydroformage est l'option la plus sophistiquée - nous utilisons de l'eau ou de l'huile à haute pression au lieu d'outils solides. Le fluide pousse le métal dans sa forme, ce qui lui confère une épaisseur uniforme.
- Le profilage fait passer le métal à travers une série de rouleaux pour le façonner progressivement. Il est idéal pour fabriquer des pièces longues ayant la même section transversale.
Les étapes de l'emboutissage
- Étape 1 : La feuille vierge est maintenue entre les éléments de la matrice
- Étape 2 : Premier contact avec le poinçon et début de la déformation plastique
- Étape 3 : Flux de matériau dans la cavité de la filière avec amincissement
- Étape 4 : Formage final avec remplissage des angles et compensation du retour élastique
Qu'est-ce qui fait ou défait vos pièces de tôlerie ?
Parlons des chiffres qui comptent vraiment dans le formage de la tôle. Le premier est le facteur K, qui nous indique à quel point le métal bouge pendant le pliage. Les facteurs K varient selon les métaux. Nous utilisons une formule pour ce genre de choses. K = t/T. Pour information, t est la distance entre le pli intérieur et l'axe neutre. T est l'épaisseur totale.
Le rayon de courbure est un élément déterminant. S'il est trop faible, la pièce se fissure. Chaque métal a besoin d'un minimum différent : l'aluminium a besoin de 1,5 à 3 fois l'épaisseur du matériau, l'acier doux de 1 à 2 fois et l'acier inoxydable de 2 à 4 fois. Ignorer cette règle est à vos risques et périls !
Avez-vous déjà remarqué que le métal tente de rebondir après avoir été plié ? C'est le retour élastique. Nous devons surplier les pièces juste ce qu'il faut pour que les dimensions finales soient parfaites. Pour ce faire, nous utilisons des formules mathématiques sophistiquées de surépaisseur de pliage (BA) et de déduction de pliage (BD). Si vous vous trompez dans ces calculs, vous vous retrouverez avec un tas de ferraille coûteux !
| Paramètres | Formule/gamme | Importance | Impact matériel |
|---|---|---|---|
| Facteur K | K = t/T | Détermine l'étirement des matériaux | 0,33 pour l'aluminium ; 0,40-0,50 pour l'acier inoxydable |
| Rayon de courbure | 1.0T-4.0T | Prévient les fissures | Un rayon plus grand est nécessaire pour les matériaux plus durs |
| Dos d'âne | Fonction de l'élasticité des matériaux | Affecte les dimensions finales | Plus élevé dans les matériaux à haute résistance |
| Dégagement des matrices | C = (P-D)/2 | Contrôle de la qualité des bords | 5-20% de l'épaisseur du matériau |
Comment les différents métaux se comportent-ils pendant le formage ?
Le choix du métal fait une énorme différence dans le formage. Acier inoxydable? Super solide et ne rouille pas, mais se défend pendant le formage. Aluminium? Léger, il se forme facilement, mais il revient plus vite. Cuivre et laiton? Ils ont une grande capacité de formage et conduisent l'électricité comme des champions, mais ils vous coûteront cher.
La direction du grain a une grande importance. Considérez le métal comme du bois avec des veines. Si vous travaillez dans le sens du grain, tout va bien. Formez dans le sens du grain, et vous risquez d'avoir des fissures. Plus le métal est épais, plus le rayon de courbure doit être grand - c'est de la physique.
La tôle a des caractéristiques propres appelées valeur n et valeur r. Une valeur n plus élevée signifie que le métal s'étire plus uniformément, ce qui est idéal pour le formage par traction. Une valeur r plus élevée signifie que le métal résiste à l'amincissement, ce qui est parfait pour l'emboutissage. C'est comme savoir si quelqu'un est meilleur en sprint ou en marathon !
| Matériau | Formabilité | La force | Applications |
|---|---|---|---|
| Acier inoxydable | Modéré | Haut | Médical, agroalimentaire, architecture |
| Aluminium | Bon | Modéré | Aérospatiale, électronique, équipements de plein air |
| Acier laminé à froid | Excellent | Modérée-élevée | Automobile, appareils, composants structurels |
| Acier HSLA | Limitée | Très élevé | Composants structurels, machines lourdes |
| Cuivre/laiton | Excellent | Faible-modéré | Composants électriques, échangeurs de chaleur |
Astuces de conception pour de meilleures pièces de tôlerie
Intelligent conception fait toute la différence dans la tôle. Première règle : le rayon de courbure doit être au moins égal à l'épaisseur du matériau. Si le rayon est plus petit, des fissures sont à craindre. Les trous doivent être au moins aussi grands que l'épaisseur de la tôle, et ils doivent être éloignés d'au moins trois épaisseurs de tôle de toute courbure. Croyez-moi, votre atelier vous remerciera.
Pour les brides, utilisez cette règle simple : la longueur doit être égale à 4× l'épaisseur du matériau + le rayon de courbure. Cela permet de disposer de suffisamment de matériau pour former correctement les brides sans gaspiller de métal. Lorsque les coudes sont proches des découpes, ajoutez des coupes de dépouille de coude d'une largeur d'au moins 1,5 fois l'épaisseur du matériau. Ces petites encoches évitent les déchirures.
Nous pouvons généralement maintenir ±0,005″ entre les caractéristiques et ±0,010″ entre les courbes et les bords. Ce n'est pas si mal, non ? Faites toujours passer votre conception par une analyse DFM (Design for Manufacturability) avant la production. Trouver des problèmes à l'écran est bien moins coûteux que de les trouver dans l'atelier !
Des règles de conception qui évitent les maux de tête
- Rayon de courbure minimal ≥ 1× l'épaisseur du matériau - si vous ne le faites pas, vous risquez de voir les choses se fissurer.
- Les trous doivent avoir une épaisseur d'au moins 3× l'épaisseur du matériau par rapport aux courbes, sinon ils se déforment.
- Les brides doivent avoir une épaisseur d'au moins 4 fois l'épaisseur du matériau + le rayon de courbure - la stabilité n'est pas facultative.
- L'ajout d'un relief de pliage permet de couper 1,5 fois l'épaisseur du matériau, ce qui évite les déchirures désagréables.
- Utilisez des rayons de courbure cohérents sur l'ensemble de la chaîne - vos ouvriers vous paieront le déjeuner.
Une nouvelle technologie qui change la tôle pour toujours
Le monde de la fabrication de la tôle est en train de subir de sérieuses améliorations ces derniers temps. Le formage moderne de la tôle fait appel à des techniques révolutionnaires qui transforment l'ensemble du processus de fabrication. L'hydroformage utilise la pression d'un fluide (jusqu'à 100 MPa !). Le fluide pousse le métal dans sa forme, ce qui permet d'obtenir une épaisseur parfaite sur tous les composants métalliques. Les constructeurs automobiles et aéronautiques apprécient ce procédé, utilisé pour les pièces légères aux formes complexes.
Le formage électromagnétique est comme une magie - il utilise des impulsions magnétiques pour façonner le métal sans même le toucher. Il fonctionne à merveille pour les composants en aluminium et en cuivre. L'absence de contact avec l'outil signifie qu'il n'y a pas de marques de surface. C'est parfait pour les pièces qui doivent être esthétiques. En particulier pour les clients des services de fabrication de tôles sur mesure qui ont besoin d'une finition parfaite. finitions.
Le formage incrémentiel des tôles est l'approche bricolage du processus de fabrication.
Un outil de formage à commande numérique pousse le métal en forme petit à petit. Pas de matrices coûteuses. Ce formage de la tôle nécessite un investissement minimal en outillage. Il est idéal pour prototypes ou petites séries. Le flexformage utilise un diaphragme en caoutchouc sous la pression d'un fluide - un peu comme le cousin moins cher de l'hydroformage, mais il permet de créer des composants métalliques de haute qualité avec le procédé utilisé par les principaux fabricants.
Selon certains experts, Le marché de la tôle représentera environ $341,8 milliards d'euros en 2025.
La technologie de formage de demain aujourd'hui
- Formage multipoint : Comme un lit d'épingles qui se reconfigure dans n'importe quelle forme - adaptable à l'infini !
- Formage de l'aluminium à chaud : Chauffez-le juste assez pour le rendre flexible - parfait pour les alliages délicats.
- Formage assisté par laser : Le laser l'assouplit aux endroits voulus, avec une grande précision.
- Formage à chaud sous gaz pour les aciers à haute résistance : Fait coopérer même les métaux les plus durs
- Formage par servopression : Mouvements de la presse contrôlés par ordinateur pour des pièces parfaites à chaque fois
Comment nous nous assurons que chaque pièce est parfaite
La qualité n'est pas le fruit du hasard. Nous utilisons le balayage optique pour comparer les pièces réelles aux modèles CAO en temps réel. Ces caméras sophistiquées détectent les moindres écarts sans rayer les pièces. Les normes ISO 9001 garantissent l'honnêteté de chacun quant à la signification réelle de “bon”.
Avant le début du formage, nous vérifions la nature du métal à l'aide de rapports d'essais de matériaux (MTR). Ceux-ci confirment la composition chimique et les propriétés mécaniques. L'inspection du premier article (FAI) vérifie la conformité de la première pièce de production avec les spécifications de conception avant d'en fabriquer d'autres. Cela permet de détecter les problèmes à un stade précoce, lorsqu'ils sont moins coûteux à résoudre.

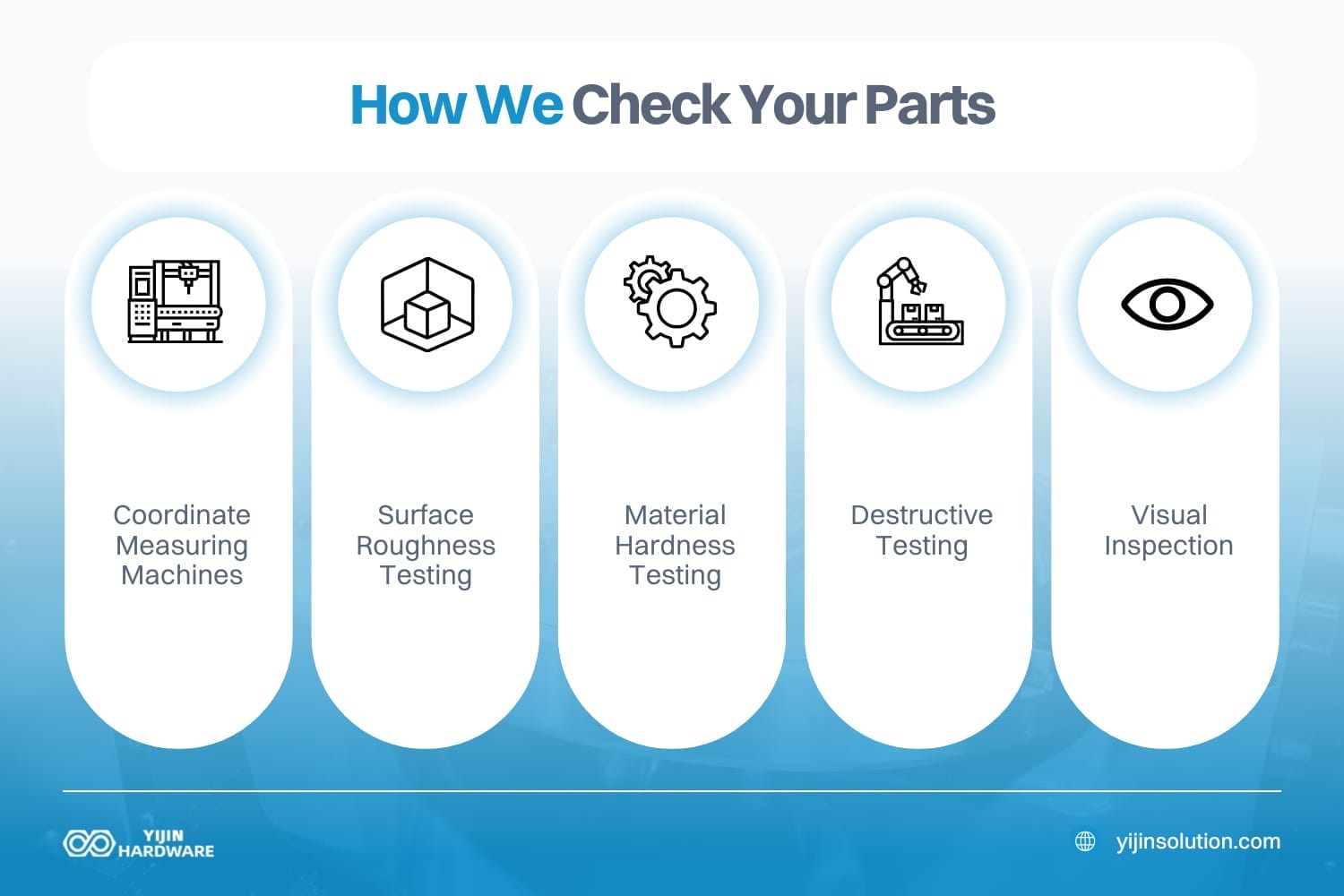

Comment nous vérifions vos pièces
- Machines à mesurer tridimensionnelles (CMM) pour des dimensions exactes - au micron près
- Test de rugosité de la surface pour une finition parfaite - plus lisse que les fesses d'un bébé
- Test de dureté du matériau pour vérifier la résistance - suffisamment solide pour le travail
- Essais destructifs d'échantillons de pièces - nous en cassons certains pour que les vôtres ne le fassent pas
- Inspection visuelle des problèmes de surface - parce que les robots ne peuvent pas tout détecter
Prêt pour des pièces métalliques de premier ordre ?
Yijin Hardware dispose des meilleures méthodes de formage et utilise les meilleurs matériaux de tôlerie. Notre équipe sait exactement ce qu'il faut faire. Le processus de fabrication que nous utilisons combine nos méthodes avec les dernières technologies.
La fabrication de tôles repose sur des tonnes de décisions fondamentales. Il s'agit notamment du tonnage de la presse et de la séquence de pliage. Il s'agit également de la compensation du retour élastique pour chaque petite pièce de tôle.
Contactez notre équipe d'ingénieurs dès aujourd'hui pour des services de fabrication de tôles sur mesure.
Méthodes de formage de la tôle FAQs
Quelle est la différence entre le formage et la fabrication de la tôle ?
Le formage se contente de remodeler les feuilles de métal sans ajouter ni retirer de matière - pensez au pliage et à l'étirage. La fabrication est l'ensemble des opérations de formage, de découpe, d'assemblage et de finition. Considérez le formage comme une étape du processus de fabrication plus vaste, axée uniquement sur la modification de la forme par déformation.
Comment éviter que les pièces ne deviennent trop fines lors de l'emboutissage ?
Il s'agit de contrôler la pression du porte-blanc, d'utiliser le bon lubrifiant et d'avoir des rayons d'angle de filière appropriés. La feuille d'ébauche doit être suffisamment maintenue pour éviter les plis tout en permettant au métal de s'écouler dans la matrice. De nombreux ateliers utilisent une pression variable au cours du cycle - plus serrée au début, puis moins forte au fur et à mesure que l'étirage progresse.
Peut-on réaliser des filetages dans la tôle lors du formage ?
Le formage de la tôle ne peut pas créer directement des filets fonctionnels comme le fait l'usinage. Mais nous pouvons créer des caractéristiques prêtes à recevoir des filets par extrusion, rainurage ou clinchage, qui préparent le métal à recevoir des attaches filetées. Pour les vrais filetages, nous formons généralement la pièce en premier, puis nous ajoutons des filetages par des opérations secondaires telles que le roulage ou le taraudage.
