L'industrie des semi-conducteurs fabrique les minuscules puces qui alimentent tous vos appareils électroniques. Vous interagissez quotidiennement avec ces puces dans votre téléphone, votre ordinateur, votre voiture et vos appareils électroménagers. Cette industrie mondiale représente plus de $500 milliards d'euros et implique des processus complexes nécessitant des installations ultra-propres, des matériaux spécialisés et des étapes de fabrication précises pour créer des circuits microscopiques.
L'industrie mondiale des semi-conducteurs devrait atteindre un chiffre d'affaires d'environ $697 milliards d'euros en 2025. selon Infosys. Cela représente une croissance de 11% en glissement annuel, tirée en grande partie par la demande des centres de données et des technologies de l'IA. Solutions Yijin joue un rôle important dans cette industrie. Voici ce qu'il faut savoir sur la fabrication de semi-conducteurs en Amérique.
Principaux enseignements
- Les semi-conducteurs sont des matériaux spéciaux qui contrôlent le flux d'électricité dans tous les appareils électroniques, le silicium étant le type le plus couramment utilisé aujourd'hui.
- La fabrication des puces informatiques comporte six étapes complexes : préparation des plaquettes de silicium, impression de minuscules motifs à l'aide de la lumière, gravure des matériaux, ajout de produits chimiques spéciaux, dépôt de fines couches et test des puces.
- Les salles blanches sont extrêmement importantes car elles permettent d'éloigner la poussière et les particules des puces pendant la fabrication, car une seule particule peut ruiner une puce entière.
- La loi CHIPS donne plus de $50 milliards pour construire davantage d'usines de fabrication de puces en Amérique, ce qui signifie plus d'emplois et moins de pénuries pour les produits électroniques que vous utilisez tous les jours.
Qu'est-ce qu'un semi-conducteur ?
Un semi-conducteur est un matériau qui peut conduire l'électricité mieux qu'un isolant mais pas aussi bien qu'un conducteur. Vous trouverez des semi-conducteurs dans presque tous vos appareils électroniques. Ils contrôlent le flux d'électricité dans votre téléphone, votre ordinateur, votre téléviseur et votre voiture. Le silicium est le matériau semi-conducteur le plus couramment utilisé aujourd'hui.
Quelles sont les 6 étapes de la fabrication de semi-conducteurs ?
Les 6 principales étapes de la fabrication des semi-conducteurs sont les suivantes :
- Préparation de plaquettes de silicium pur.
- L'utilisation de la lumière pour imprimer de minuscules motifs (photolithographie).
- Gravure à l'eau-forte pour éliminer les matériaux non désirés.
- Ajout de produits chimiques (dopage).
- Dépôt de fines couches de matériaux.
- Test des puces finies.
Vos appareils électroniques fonctionnent grâce à ce processus complexe.
Selon les tendances de l'industrie de la fabrication de semi-conducteurs, voici une vue d'ensemble des étapes, puis examinons de plus près chacun de ces processus.
| Étape | Description | Objectif |
|---|---|---|
| Préparation des plaquettes de silicium pur | Création de plaquettes de silicium ultra-pures à partir de cristaux de silicium fondus | Sert de base à toutes les puces électroniques. |
| Photolithographie | Utilisation de la lumière ultraviolette pour transférer des motifs microscopiques sur la plaquette. | Définit des schémas de circuits complexes |
| Gravure | Retrait de zones sélectionnées de la surface de la tranche de silicium | Définit les chemins et les caractéristiques du circuit |
| Dopage | Ajout de quantités précises de produits chimiques pour modifier les propriétés électriques | Création de zones conductrices sur la puce |
| Dépôt en couche mince | Application de couches minces de matériaux sur la surface de la plaquette | Construit les couches nécessaires au fonctionnement de la puce |
| Test des puces finies | Vérification des défauts et des performances des puces terminées | Vérifier la fonctionnalité avant l'emballage |
Préparation des plaquettes
Les cristaux de silicium se développent à partir d'une minuscule graine pour former un grand cylindre qui est ensuite découpé en fines tranches. Ces tranches sont polies jusqu'à ce qu'elles brillent comme des miroirs et soient plus propres que tout ce que vous avez pu voir. Votre future puce commence par du sable qui se transforme en disques de silicium ultra-purs.
Photolithographie
Des machines spéciales utilisent la lumière pour imprimer de minuscules motifs sur des plaquettes enduites de produits chimiques sensibles à la lumière. Ce processus fonctionne comme la prise d'une photo, en réduisant les caractéristiques à des tailles des milliers de fois plus petites qu'un cheveu humain. Il s'agit en quelque sorte de dessiner la feuille de route que suivra l'électricité dans votre appareil.
Gravure
Des gaz ou des produits chimiques puissants éliminent la matière indésirable de la plaquette de silicium, en découpant les motifs créés lors de la photolithographie. Ce processus crée les vallées et les tranchées qui forment les circuits de la puce. Au cours de cette étape, votre puce est sculptée comme un minuscule paysage.
Dopage
Yijin ajoute au silicium des atomes spéciaux qui modifient la façon dont l'électricité circule dans les différentes zones. Ces dopants créent les “portes” qui contrôlent le courant électrique, faisant fonctionner votre puce comme un minuscule interrupteur. On peut comparer cela à l'ajout d'ingrédients secrets qui donnent à la puce ses superpouvoirs électriques.
Dépôt
De fines couches de métaux et d'autres matériaux recouvrent la plaquette, reliant toutes les parties de votre puce. Ces couches, dont l'épaisseur peut n'être que de quelques atomes, créent les fils dans lesquels circule l'électricité. Votre puce est recouverte de plusieurs couches, comme les couches d'un sandwich.
Essais et conditionnement
Chaque puce est testée par Yijin pour s'assurer qu'elle fonctionne parfaitement avant d'être découpée de la plaquette et emballée. L'emballage protège votre puce et la connecte au monde extérieur grâce à de minuscules broches métalliques. Vous bénéficiez de centaines de tests qui garantissent que seules les puces en état de marche sont intégrées dans vos appareils.

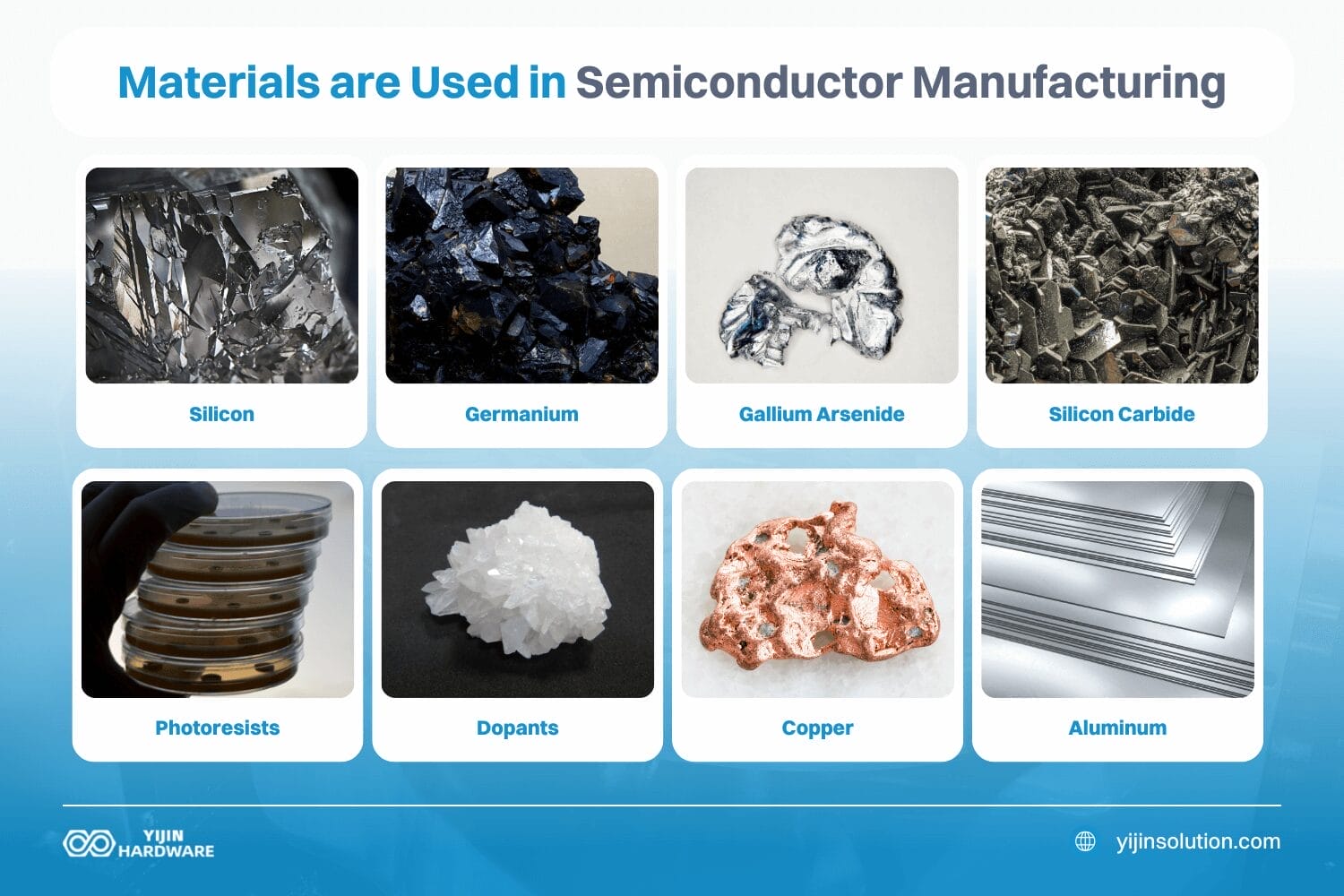

Quels sont les matériaux utilisés dans la fabrication des semi-conducteurs ?
Le silicium est le matériau le plus courant dans la fabrication des semi-conducteurs, mais on trouve également du germanium, de l'arséniure de gallium et du carbure de silicium. Les fabricants utilisent des produits chimiques comme la résine photosensible pour créer des motifs, des dopants pour contrôler le flux d'électricité et des métaux comme le cuivre et l'aluminium pour les connexions. Vos appareils fonctionnent grâce à ces matériaux spécialisés.
Silicium
Le silicium est d'abord du sable ordinaire qui est purifié jusqu'à atteindre une pureté de 99,9999999%. Vous trouverez du silicium dans presque tous les appareils électroniques que vous possédez, car il est abondant et possède d'excellentes propriétés semi-conductrices. La structure cristalline unique du silicium permet les fabricants de Yijin construire les minuscules interrupteurs qui font fonctionner votre téléphone, votre ordinateur et votre téléviseur.
Germanium
Le germanium a été utilisé dans les premiers transistors avant que le silicium ne devienne le matériau préféré. Vous ne le verrez peut-être plus dans la plupart de vos appareils aujourd'hui, mais il a encore des utilisations spéciales dans les cellules solaires et les systèmes de fibre optique. Le germanium fonctionne mieux que le silicium dans certaines applications à grande vitesse où vos appareils ont besoin de performances supplémentaires.
Arséniure de gallium
L'arséniure de gallium traite l'électricité beaucoup plus rapidement que le silicium, ce qui le rend parfait pour vos appareils sans fil. L'arséniure de gallium est utile lorsque vous utilisez des appareils électroniques à haute fréquence tels que les systèmes radar, les communications par satellite et certains smartphones. Ce matériau fonctionne mieux à des températures extrêmes et peut convertir plus efficacement la lumière en électricité dans vos panneaux solaires.
Carbure de silicium
Le carbure de silicium supporte des températures et des tensions beaucoup plus élevées que le silicium ordinaire. Votre voiture électrique pourrait utiliser des puces en carbure de silicium parce qu'elles perdent moins d'énergie sous forme de chaleur et permettent d'augmenter l'autonomie de conduite. Ce matériau résistant est également utilisé dans vos lampes LED et dans les équipements à haute puissance où les puces ordinaires ne fonctionneraient pas.
Résines photosensibles
Les photorésines sont des produits chimiques spéciaux sensibles à la lumière qui permettent de créer les minuscules motifs sur les puces. Lorsque la lumière frappe ces matériaux, ils changent de propriétés et permettent à la puce de se développer. fabricants à Yijin pour dessiner les circuits microscopiques qui alimentent vos appareils. Le processeur de votre smartphone présente des motifs créés par des photorésistances qui sont des milliers de fois plus petites qu'un cheveu humain.
Dopants
Les dopants sont des atomes spéciaux, comme le bore ou le phosphore, que les fabricants ajoutent au silicium pour modifier la façon dont l'électricité le traverse. On peut considérer les dopants comme les “ingrédients secrets” qui transforment le silicium ordinaire en un semi-conducteur fonctionnel. Vos appareils électroniques ont besoin de ces dopants pour créer les interrupteurs de base qui gèrent toutes vos informations numériques.
Cuivre
Cuivre transporte l'électricité entre les différentes parties de votre puce avec une très faible résistance. Grâce à l'excellente conductivité électrique du cuivre, les appareils sont plus rapides et la durée de vie des batteries plus longue. Les fabricants déposent avec soin de fines lignes de cuivre qui relient des milliards de transistors dans le processeur qui alimente votre ordinateur portable ou votre téléphone.
Aluminium
Aluminium était le principal métal utilisé dans les puces avant que le cuivre ne devienne plus courant. Vous trouverez encore de l'aluminium dans bon nombre de vos appareils, car il est léger et se lie bien au silicium. L'aluminium crée les minuscules fils et les points de connexion qui relient les différentes couches de circuits dans vos appareils électroniques.
Qu'est-ce qu'une salle blanche et pourquoi est-elle importante ?
Une salle blanche est un espace de production spécial où l'air est incroyablement pur et exempt de poussière et de particules. Vous ne trouverez pas le moindre grain de poussière dans les meilleures salles blanches. Ces espaces sont essentiels pour la fabrication des semi-conducteurs, car même de minuscules particules peuvent endommager les puces qui alimentent vos appareils.
Les salles blanches sont classées selon des numéros de classe qui indiquent le nombre de particules autorisées par mètre cube d'air. Une salle blanche de classe 1 (la plus propre) contient moins d'une particule par pied cube, alors qu'une pièce ordinaire de votre maison peut en contenir des millions ! Les travailleurs portent des “combinaisons de lapin” spéciales qui couvrent tout leur corps afin d'éviter que des pellicules de peau ou des cheveux ne contaminent les copeaux.
Qu'est-ce que la loi CHIPS ?
Le CHIPS Act est une loi adoptée en 2022 qui accorde $52,7 milliards d'euros pour aider à fabriquer davantage de puces informatiques en Amérique. Vous en bénéficierez car elle vise à réduire votre dépendance aux puces fabriquées à l'étranger, à créer des emplois américains et à prévenir les pénuries qui rendent vos appareils électroniques plus chers. La loi soutient la recherche et la construction de nouvelles usines.
Le nom complet est “Creating Helpful Incentives to Produce Semiconductors and Science Act” (loi sur la création d'incitations utiles à la production de semi-conducteurs et à la science). Environ $39 milliards d'euros seront directement consacrés à la construction de nouvelles usines de fabrication de puces aux États-Unis. Des entreprises comme Intel, Micron et TSMC ont déjà annoncé leur intention de construire des usines dans des États comme l'Ohio, New York et l'Arizona grâce à ce financement.
Le rôle de Yijin dans l'industrie mondiale des semi-conducteurs
Contactez Yijin Hardware dès aujourd'hui, Nous jouons un rôle de soutien dans l'industrie mondiale des semi-conducteurs en fabriquant des composants de précision utilisés dans l'équipement des semi-conducteurs. Vous trouverez nos pièces usinées CNC dans divers dispositifs qui rendent possible la production de puces. Nous sommes spécialisés dans la création de composants de semi-conducteurs personnalisés à partir de matériaux tels que le silicium, l'oxyde d'aluminium et le saphir.
Industrie de la fabrication de semi-conducteurs - FAQ
Quel est l'impact de la fabrication de semi-conducteurs sur l'environnement ?
La fabrication de semi-conducteurs pose d'importants problèmes environnementaux en raison de la forte utilisation d'eau, de la consommation d'énergie et des déchets chimiques. La fabrication d'une seule puce informatique peut nécessiter des milliers de litres d'eau et divers produits chimiques nocifs. L'industrie produit des gaz à effet de serre tels que les hydrocarbures perfluorés, qui sont beaucoup plus puissants que le dioxyde de carbone.
Quels sont les défis auxquels l'industrie des semi-conducteurs est confrontée ?
L'industrie des semi-conducteurs est confrontée à de graves perturbations de la chaîne d'approvisionnement, à des pénuries de talents et à des tensions géopolitiques qui affectent la disponibilité des puces. Il se peut que vous constatiez une hausse des prix et des délais d'attente plus longs pour les produits électroniques, car les entreprises sont confrontées à ces problèmes. L'industrie doit également faire face à une complexité de fabrication croissante, les caractéristiques des puces se réduisant à l'échelle atomique, ce qui nécessite des usines d'un milliard de dollars et des technologies de pointe.
Quelles sont les avancées qui façonnent l'avenir de la fabrication des semi-conducteurs ?
Les nouveaux matériaux semi-conducteurs tels que le nitrure de gallium et le carbure de silicium révolutionnent les performances des puces au-delà du silicium traditionnel. Vous verrez bientôt ces matériaux dans vos appareils, ce qui permettra une charge plus rapide, une meilleure efficacité énergétique et une meilleure gestion de la chaleur. Les innovations en matière d'empilage 3D permettent aux fabricants d'augmenter la puissance de calcul dans le même espace.
