En las aplicaciones de fijación, la selección de la arandela adecuada puede suponer la diferencia entre un costoso fracaso o el éxito de un proyecto. Por lo tanto, es muy importante conocer las diferencias entre arandelas planas y arandelas elásticas. Este conocimiento ayuda a los profesionales de los sectores de la construcción y la ingeniería a maximizar la seguridad, fiabilidad y eficacia de sus proyectos.
Hoy le daremos una visión completa de las arandelas planas y las arandelas elásticas. Conoceremos sus características, aplicaciones y criterios de selección. Al final de este artículo, dispondrá de los conocimientos necesarios para elegir la arandela que mejor se adapte a sus necesidades particulares.
¿Qué es una arandela plana?
Las arandelas planas son piezas delgadas en forma de disco con un orificio central. Están diseñadas para proteger superficies, difundir la carga y proporcionar una superficie de apoyo lisa. Las hay de muchos tipos, como USS, SAE y endurecidas.
Los fabricantes fabrican arandelas planas utilizando materiales como el acero, el latón y el acero inoxidable. Cada material tiene propiedades particulares para distintos usos. Estos versátiles elementos de fijación son muy importantes en muchas situaciones de montaje en múltiples industrias. Para quienes buscan grandes cantidades de elementos de fijación, tornillos y tuercas al por mayor puede ofrecer una solución rentable para sus proyectos en curso

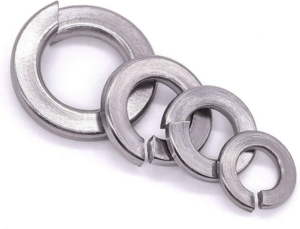

¿Qué es una arandela de muelle?
Las arandelas elásticas se diferencian de las arandelas planas en su diseño no plano. Este diseño permite la deflexión axial. Estos elementos de fijación proporcionan resistencia a las vibraciones y a la tensión en uniones atornilladas. Los tipos más comunes de arandelas elásticas son las arandelas Belleville, partidas y onduladas. Cada una tiene características mecánicas especiales. Suelen utilizarse acero inoxidable y acero para muelles, ya que tienen una gran resistencia a la corrosión y elasticidad.
Las arandelas elásticas son buenas para mantener la tensión de los pernos y compensar el crecimiento térmico. Esto las hace perfectas para un funcionamiento de alto rendimiento. Las verá sobre todo en máquinas industriales, suspensiones de automóviles y maquinaria aeroespacial.
Arandelas planas vs Arandelas elásticas: Principales diferencias
Tras conocer los conceptos básicos de las arandelas planas y de muelle, examinemos sus características distintivas.
Forma y diseño
Las arandelas planas tienen una superficie plana y un grosor uniforme. Este grosor suele oscilar entre 0,5 mm y 3 mm. Esta estructura reparte la carga por igual sobre una amplia superficie. En cambio, las arandelas elásticas tienen diseños no planos que permiten la compresión axial. Sus formas especiales, como las arandelas partidas en forma de espiral o las arandelas Belleville, les permiten comprimirse bajo presión.
Propiedades mecánicas
Bajo carga, las arandelas planas muestran poca deformación elástica para mantener su forma original. Dispersan la tensión por igual en toda su superficie y soportan principalmente presiones de hasta 30.000 psi.
Las arandelas elásticas están formadas para una deformación elástica controlada. Su propiedad de deflexión de carga no lineal les permite liberar y absorber energía. Esta propiedad aumenta su resistencia a la fatiga, ya que algunas arandelas elásticas superan el millón de ciclos de compresión. Es importante en situaciones de vibraciones y cargas inestables.
Resistencia a las vibraciones
Las arandelas planas ofrecen poca resistencia integrada a las vibraciones y dependen principalmente de la fricción para mantener la integridad de la junta. Su eficacia disminuye en entornos propensos a las vibraciones y posiblemente se aflojen a frecuencias tan bajas como 10 Hz.
Las arandelas elásticas amortiguan activamente las vibraciones. Su naturaleza elástica absorbe la energía de las vibraciones y mantiene la tensión de los pernos incluso con vibraciones de alta frecuencia de hasta 2000 Hz. Esto es especialmente importante en operaciones como máquinas industriales o motores de automoción.

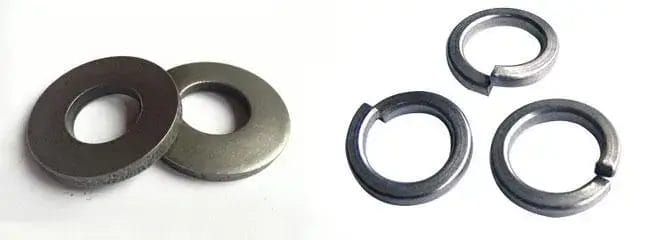

Ventajas y desventajas de las arandelas planas y de muelle
Para conocer en detalle estos elementos de fijación, vamos a sopesar sus ventajas y sus inconvenientes.
Arandelas planas
Las arandelas planas reparten bien las cargas que distribuyen las fuerzas sobre áreas hasta 300% mayores que el diámetro del tornillo. Esto disminuye en gran medida concentraciones de tensiones. En materiales más blandos, minimizan los daños superficiales. Pueden soportar presiones de hasta 30.000 psi sin deformarse.
Gracias a su superficie de contacto lisa, las arandelas planas aumentan la estabilidad del material. Pueden redimir pequeñas rugosidades superficiales de hasta 0,5 mm. Los usos a gran escala se benefician de su bajo coste, con precios a granel tan bajos como $0,01 cada uno.
Pero las arandelas planas también tienen algunas desventajas. Su resistencia a las vibraciones es baja, lo que puede provocar que se aflojen bajo cargas dinámicas superiores a 10 Hz. Las situaciones de alta vibración pueden requerir mecanismos de bloqueo adicionales, lo que puede aumentar el coste y la complejidad del montaje.
Arandelas elásticas
Las arandelas elásticas mantienen la tensión en uniones atornilladas hasta una frecuencia de 2000 Hz. Por eso son excelentes en la resistencia a las vibraciones. Su capacidad para liberar y absorber energía les permite compensar la contracción y expansión térmicas. Esto preserva la firmeza de la unión desde -40°C hasta 120°C. Los conjuntos que necesitan un control exacto de la precarga se benefician de su flexibilidad axial. Algunos modelos ofrecen capacidades de carga de 71 N a 55.600 N.
Las arandelas elásticas también tienen algunos límites. Su forma intrincada puede aumentar las concentraciones de tensión. Esto puede causar problemas de fatiga en operaciones de alto número de ciclos si éstos superan el millón. Dispersan las cargas sobre áreas más pequeñas en comparación con las arandelas planas, que en la mayoría de los casos cubren sólo 1,5 veces el diámetro del perno. Suelen costar entre 3 y 5 veces más que las arandelas planas debido a su complicado proceso de fabricación.
Cuadro comparativo:
| Aspecto | Arandelas planas | Arandelas elásticas |
| Resistencia a las vibraciones | Mínimo (efectivo hasta 10 Hz) | Superior (eficaz hasta 2000 Hz) |
| Protección de superficies | Alta (hasta 30.000 psi) | Moderado (potencial de concentración de tensiones) |
| Versatilidad | Amplia gama de aplicaciones | Aplicaciones personalizadas |
| Relación coste-eficacia | Alto ($0,01 por unidad a granel) | Moderado (3-5 veces más caro) |
| Distribución de la carga | Perfecto (hasta 300% de diámetro de perno) | Limitado (normalmente 150% del diámetro del perno) |
| Compensación térmica | Limitado | Perfecto (rango de -40°C a 120°C) |
| Resistencia a la fatiga | Alta | Moderado (problemas potenciales a partir de 1 millón de ciclos) |
| Control de precarga | Limitado | Precisión (rango de 71 N a 55.600 N) |
| Bloqueo adicional | Normalmente es necesario | Generalmente no es necesario |
| Facilidad de instalación | Simple | Puede requerir una orientación particular |
Aplicaciones industriales
Las arandelas planas y de muelle se utilizan en múltiples industrias. Vamos a discutir sus usos en algunas de las industrias.
Arandelas planas
La rentabilidad y flexibilidad de las arandelas planas las hacen muy importantes en muchos sectores.
Construcción y fijación general
Las arandelas planas desempeñan un papel importante en las uniones de vigas de acero, donde distribuyen cargas de hasta 30.000 psi por zonas más amplias. Son muy útiles en cerchas de tejado para evitar que la madera se parta al dispersar la presión de los pernos. Las arandelas planas también tienen una función importante en los sistemas de anclaje de hormigón, donde dispersan la carga del perno de anclaje. Proporcionan protección contra el agrietamiento del hormigón en condiciones de alta resistencia a la tracción de hasta 150.000 N.

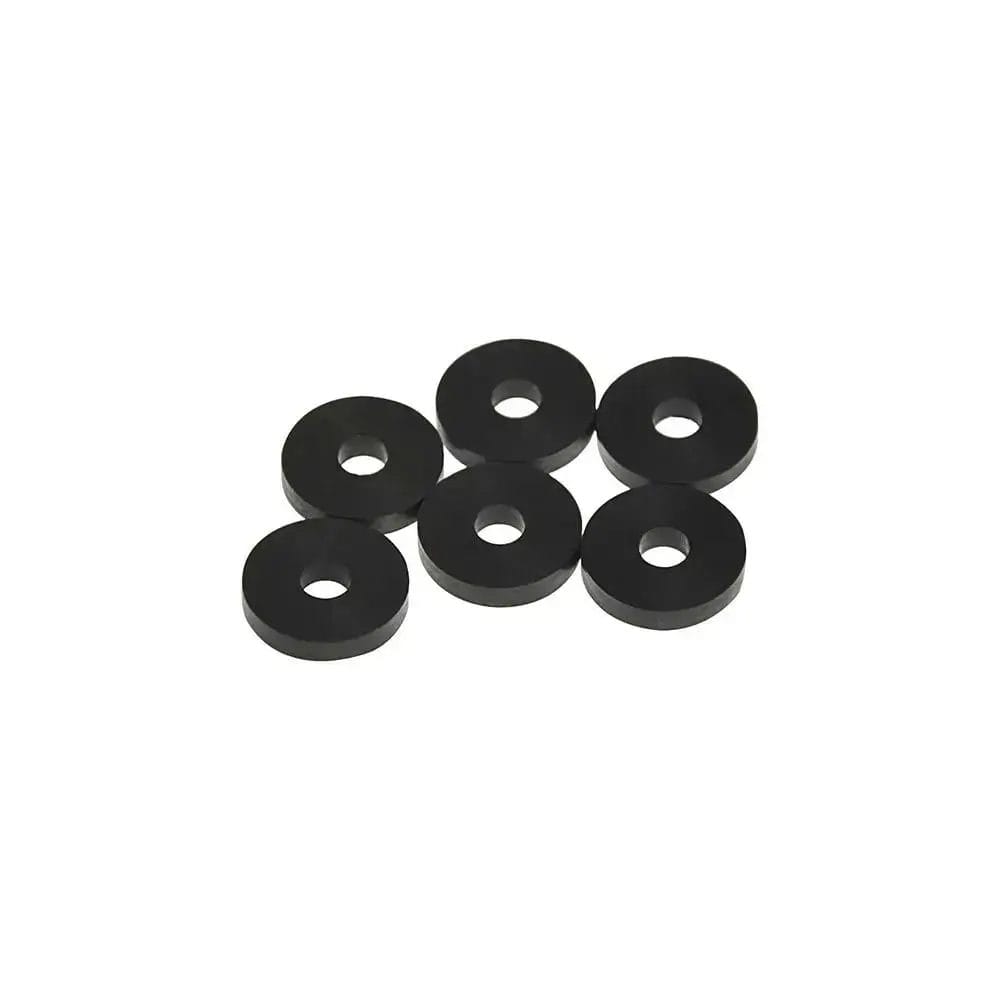

Fontanería
Las conexiones de bridas de tuberías se benefician de las arandelas planas, que garantizan la misma compresión de la junta y mantienen la integridad de la unión en sistemas que funcionan entre -40 °C y 120 °C. Estas arandelas también son necesarias para las juntas estancas en fontanería. Evitan fugas en instalaciones de grifería por debajo de 80 psi de presión.

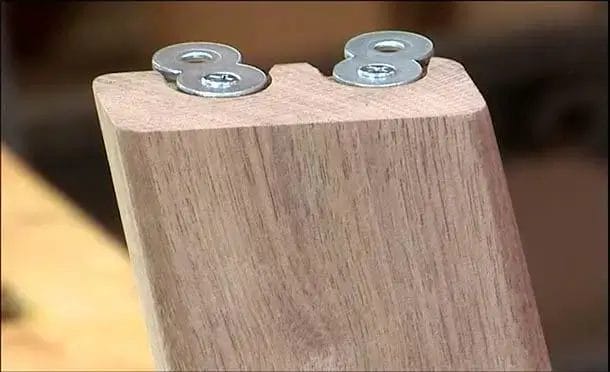

Carpintería
En la fabricación de muebles, las arandelas planas protegen la madera blanda de posibles daños. Impide que los tornillos se hundan en la madera. También preserva la resistencia de las juntas bajo cargas de hasta 500 kg. Los fabricantes de cubiertas utilizan estas arandelas para resistir la humedad alrededor de los elementos de fijación, lo que casi añade 5 años a la vida útil de la cubierta.
Arandelas elásticas
Mientras que las arandelas planas son excelentes en usos estáticos, las arandelas elásticas son buenas en entornos dinámicos.
Aeroespacial
Las arandelas elásticas suelen estar implicadas en importantes situaciones de fijación en la industria aeroespacial. Las arandelas de seguridad divididas impiden que se aflojen las fijaciones de los paneles del fuselaje en caso de vibraciones a gran altitud de hasta 2000 Hz. A pesar de las altas temperaturas, que oscilan entre -54°C y 300°C, las arandelas elásticas cónicas de los soportes de motor de los aviones mantienen la tensión de los pernos.

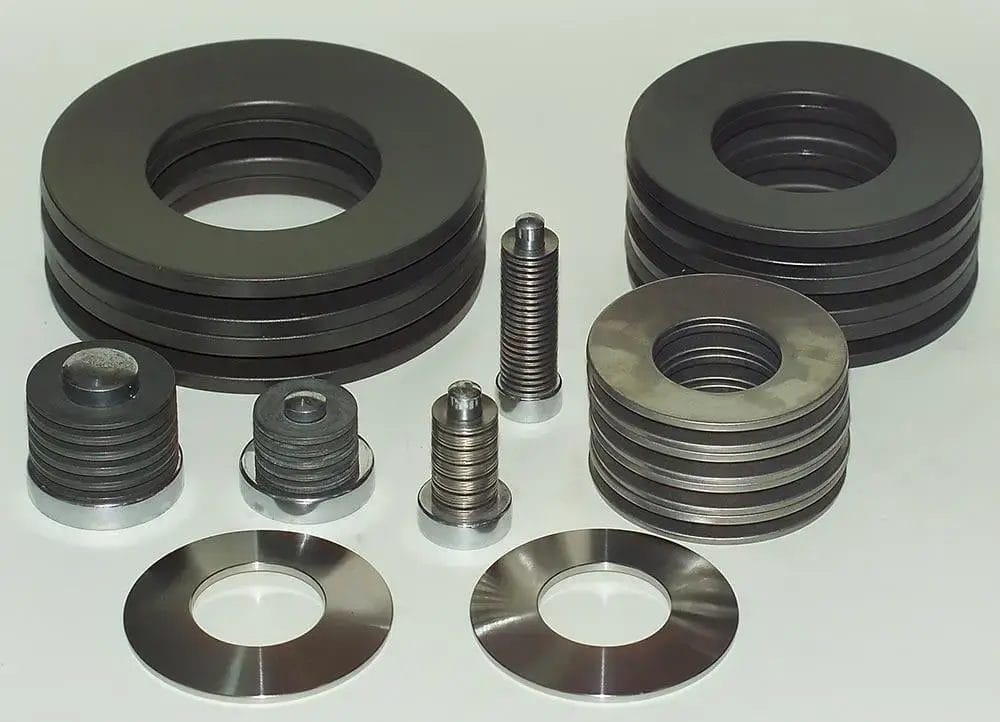

Equipamiento industrial
Las máquinas industriales pesadas se benefician de las propiedades antivibratorias de las arandelas elásticas. En la maquinaria minera, las trituradoras utilizan arandelas Belleville para mantener la solidez de las juntas bajo cargas de hasta 55.600 N. Los aerogeneradores utilizan pilas de muelles de disco en los mecanismos de paso de las palas. Permiten grandes deflexiones manteniendo un par estable durante más de 20 años de uso.

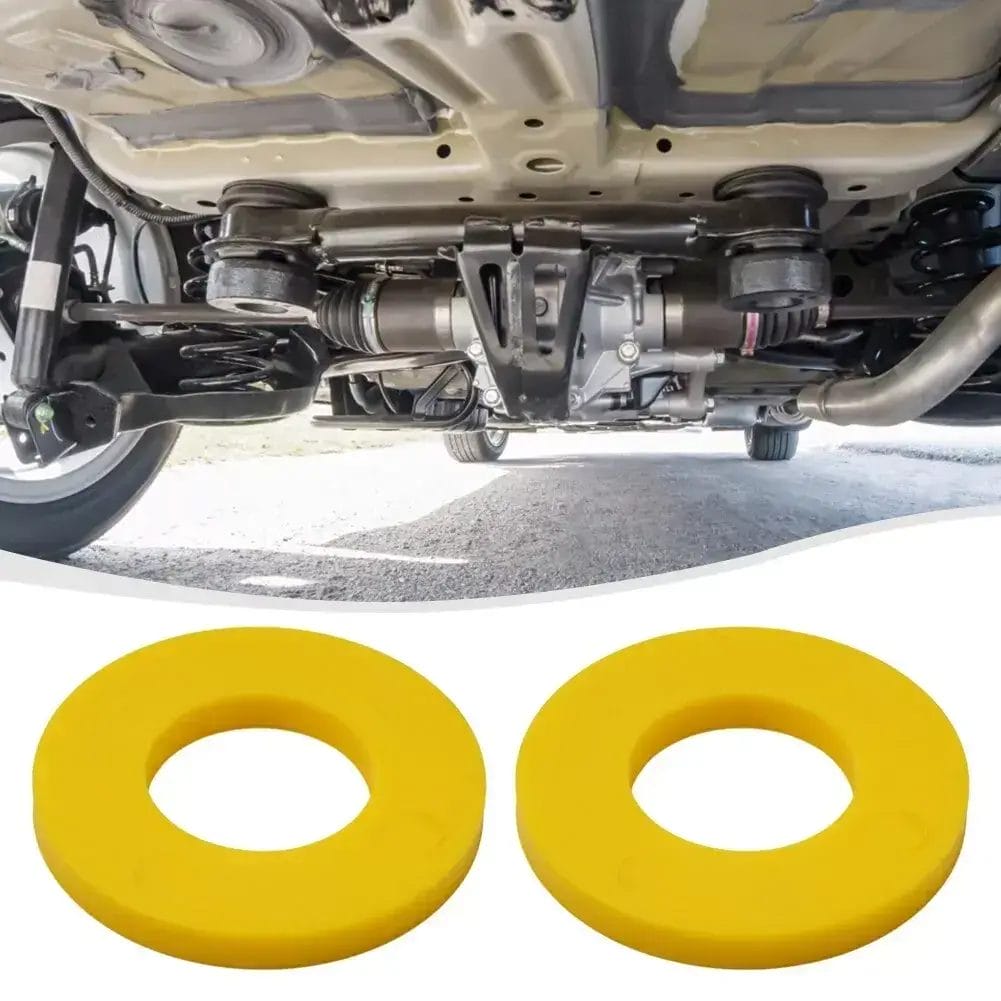

Ensamblajes de automoción y maquinaria
Las arandelas Belleville mantienen la precarga exacta en las piezas de las válvulas de los motores de automoción y soportan vibraciones de alta frecuencia de hasta 2000 Hz. Los sistemas de suspensión utilizan estas arandelas para absorber los impactos de la carretera y aumentar el confort de marcha. Las máquinas herramienta utilizan arandelas onduladas en configuraciones de husillos para equilibrar dilatación térmica en rangos de temperatura de -40°C a 120°C. Garantiza una precisión estable durante el funcionamiento.
Factores a tener en cuenta al elegir la lavadora adecuada
La elección entre arandelas planas y elásticas implica una evaluación cuidadosa. Estos son los factores importantes que le guiarán para tomar mejores decisiones.
Requisitos de resistencia a la corrosión
Los factores ambientales son importantes para la vida útil de una arandela. Tanto las arandelas planas como las de muelle de acero inoxidable resisten la corrosión en condiciones duras. En entornos extremos, los revestimientos especiales pueden resistir hasta 1.000 horas de niebla salina. Evalúe sus retos medioambientales para elegir el material adecuado.
Requisitos de carga específicos de la aplicación
La elección de la arandela dependerá de los requisitos de carga. Las arandelas planas soportan cargas estáticas de hasta 30.000 psi. Por otro lado, las arandelas elásticas soportan cargas dinámicas de 71 N a 55.600 N. Considere sus necesidades particulares de distribución de fuerza antes de seleccionar.
Coste-eficacia y longevidad
Hay que tener en cuenta el equilibrio entre el precio inicial y los beneficios a largo plazo. Aunque las arandelas elásticas cuestan entre 3 y 5 veces más que las arandelas planas, su resistencia a las vibraciones puede aumentar la vida útil de las fijaciones hasta 300%. Evalúe su presupuesto con la vida útil prevista para conocer el compuesto más rentable.
Exposición a vibraciones y choques
Las arandelas elásticas son mejores en entornos de alta vibración. Son eficaces en frecuencias de hasta 2000 Hz. Las arandelas planas pueden ser suficientes para usos de baja vibración por debajo de 10 Hz.
Accesibilidad para la instalación y el mantenimiento
Las arandelas planas permiten una instalación más rápida por su sencillez. Las arandelas elásticas pueden necesitar cierta inclinación, lo que puede aumentar el tiempo de instalación entre 15 y 30 segundos por fijación. Esto afecta a la productividad a largo plazo, así que piense estos factores detenidamente.
Compatibilidad del material de fijación
Los materiales deben ser compatibles para obtener el mejor rendimiento. Corrosión galvánica pueden surgir cuando entran en contacto metales diferentes. Por ejemplo, debe utilizar arandelas de acero inoxidable con tornillos de acero inoxidable para reducir el riesgo de corrosión.
Conclusión
La elección entre arandelas planas y elásticas depende de sus necesidades particulares. Factores como la resistencia a las vibraciones, las condiciones ambientales y la dispersión de la carga deben guiar su decisión. El conocimiento detallado de los puntos fuertes y los límites de cada tipo garantiza el éxito del proyecto y el rendimiento de la fijación.
