¿Alguna vez se ha preguntado cómo hacen los talleres mecánicos piezas idénticas una y otra vez? El secreto es Mecanizado CNC fijaciones. Estos dispositivos de sujeción especializados aseguran las piezas durante el mecanizado. En Yijin Hardware, utilizamos fijaciones a diario en nuestra fábrica. Son esenciales para mantener las piezas exactamente donde deben estar.
¿Quiere saber más sobre las fijaciones CNC y cómo pueden mejorar su fabricación? Vamos a explicarle qué es una fijación CNC, los usos más comunes en las operaciones y cómo afecta a su fabricación la elección del material de la fijación.
Principales conclusiones
- Las fijaciones CNC mantienen las piezas inmóviles, mientras que las plantillas guían las herramientas: ¡trabajos totalmente distintos!
- Unas buenas fijaciones reducen el tiempo de preparación en 70% y los errores en 80%
- Un diseño de fijación adecuado utiliza el principio 3-2-1 para bloquear las piezas en su sitio
- La elección del material es importante: el acero, el aluminio o la fundición presentan ventajas específicas.
- Las fijaciones hacen posible la automatización mediante un posicionamiento coherente
¿Qué es una fijación CNC y cómo funciona?
Una fijación CNC es básicamente un sistema de abrazaderas especializado que sujeta la pieza de trabajo exactamente donde debe estar. Estos dispositivos utilizan localizadores y abrazaderas para bloquear las piezas en su lugar mientras una fresadora u otra máquina hace su trabajo.
A diferencia de las plantillas, que guían la herramienta de corte, los útiles se centran en sujetar la pieza. Piénselo de este modo: las plantillas controlan la herramienta, los útiles controlan la pieza. Una gran diferencia en el proceso de mecanizado.
Las fijaciones CNC utilizan dos partes principales:
- Localizadores - pasadores y topes que posicionan la pieza correctamente
- Abrazaderas - dispositivos que sujetan firmemente la pieza de trabajo

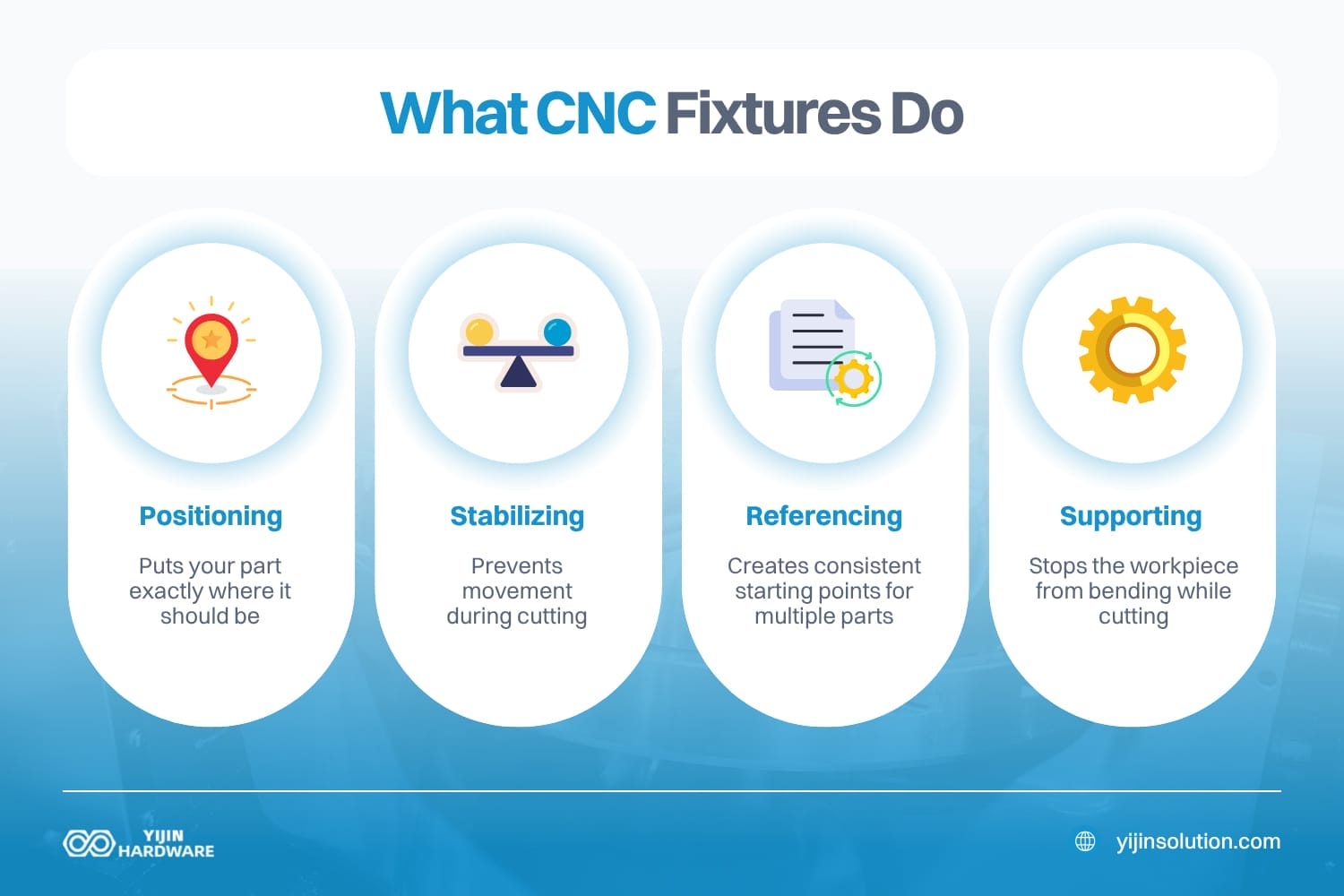

Qué hacen los dispositivos CNC
- Posicionamiento: Coloca la pieza exactamente donde debe estar
- Estabilizador: Evita el movimiento durante el corte
- Referencias: Crea puntos de partida coherentes para múltiples partes
- Apoyando: Impide que la pieza se doble durante el corte
Tipos comunes de útiles utilizados en operaciones CNC
Las plantillas y los dispositivos de fijación pueden ser de muchos tipos, en función de lo que deban hacer. Los útiles de fresado son probablemente los más comunes en los talleres. Están diseñados para sujetar piezas mientras la máquina herramienta retira material utilizando fresas giratorias.
Los útiles de perforación están especializados en hacer agujeros. Posicionan perfectamente la pieza de trabajo para que las brocas golpeen exactamente en los puntos adecuados. Los útiles de mandrinar ayudan a agrandar y acabar agujeros existentes con precisión. Cada tipo puede clasificarse en función de cómo funcionan y para qué están diseñados.
Los útiles de torneado, como mandriles y pinzas, se utilizan cuando la propia pieza gira, como en un torno. Las fijaciones de indexación son tipos comunes que permiten girar la pieza en ángulos específicos para mecanizar varias caras. Para los talleres que necesitan flexibilidad, los tornillos de banco CNC siguen siendo una de las mejores formas de fijar piezas sencillas.
Aplicaciones de los dispositivos CNC por industria
| Industria | Tipos comunes de luminarias | Principales ventajas | Materiales típicos |
|---|---|---|---|
| Aeroespacial | Plantillas a medida, dispositivos multieje | Extrema precisión, geometrías complejas | Aluminio, acero |
| Automoción | Sistemas modulares, dispositivos hidráulicos | Gran volumen, cambio rápido | Hierro fundido, acero |
| Médico | Fijación de portapiezas a medida, sistemas de vacío | Biocompatibles, formas complejas | Acero inoxidable, aluminio |
| Electrónica | Pequeñas fijaciones de precisión, placas de vacío | Características en miniatura, materiales finos | Aluminio, plástico |
Cómo elegir la fijación adecuada para su proceso de fabricación
Elegir la fijación adecuada mejora drásticamente el flujo de trabajo del CNC. El proceso de fabricación determina qué fijación funcionará mejor. Para piezas sencillas, un tornillo de banco CNC estándar puede ser perfecto. Para trabajos complejos, las fijaciones personalizadas son la mejor solución.
A la hora de decidir entre una plantilla o un útil, recuerde su diferencia fundamental. Los útiles mantienen la pieza en su sitio mientras la máquina realiza el trabajo. Las plantillas CNC, aunque menos comunes hoy en día, guían a la propia herramienta de corte. En las operaciones de CNC modernas, las fijaciones suelen ser la mejor opción, ya que el código G controla el movimiento de la herramienta.
Empiece por analizar su pieza: ¿Qué superficies hay que mecanizar? ¿Cómo va a sujetar sin deformar la pieza? ¿Cuántas piezas va a fabricar? Para piezas únicas, los montajes sencillos funcionan bien. Para series de producción, invertir en un diseño de útiles adecuado merece la pena. Las fijaciones proporcionan una uniformidad que es imposible conseguir con los reglajes manuales.
Lista de comprobación para la selección de luminarias
- Geometría parcial: Las formas complejas requieren estrategias de sujeción especializadas
- Propiedades del material: Los materiales blandos necesitan una sujeción suave
- Tamaño del lote: Mayores volúmenes justifican instalaciones más sofisticadas
- Precisión requerida: Las tolerancias más estrictas exigen una mejor sujeción
- Acceso a la máquina: La fijación debe permitir recorridos de herramienta sin interferencias
- Tiempo de preparación: Considere la rapidez con la que los operarios pueden cargar/descargar piezas
Diferentes tipos de útiles CNC para distintos trabajos de mecanizado
No todas las luminarias son iguales. Cada trabajo requiere un tipo de fijación específico. Para el fresado CNC, verá fijaciones de tornillo de banco, fijaciones angulares y placas de fijación que sujetan las piezas contra las fuerzas de corte.
En el torneado CNC, la configuración es totalmente diferente. Las mordazas, pinzas y mandriles sujetan las piezas redondas durante las operaciones de torneado. La sujeción debe cambiar por completo cuando la pieza gira.
Para el rectificado, utilizamos fijaciones especiales para detener las vibraciones. Los mandriles magnéticos, las barras sinusoidales y las fijaciones sin centros mantienen las piezas estables durante el acabado. Y para las operaciones de mandrinado, necesitamos útiles que mantengan todo perfectamente alineado.
Para trabajos de precisión, muchos ingenieros confían en Piezas de torneado CNC Fabricante y Fresado CNC China soluciones de marcas de confianza como Ferretería Yijin para garantizar la precisión, la coherencia y la durabilidad.
Tipos de fijación especiales
| Tipo de luminaria | Para qué sirve | Piezas clave | Materiales comunes |
|---|---|---|---|
| Fijaciones para mesas giratorias | Cortar varios lados | Sistema de indexación, cabezal divisor | Acero para herramientas, hierro fundido |
| Accesorios modulares | Fabricación flexible | Placas de herramientas, localizadores, abrazaderas | Aluminio, acero |
| Fijación por vacío | Sujeción de materiales finos | Bomba de vacío, juntas | Materiales diversos |
| Accesorios a medida | Formas de piezas complejas | Piezas específicas para cada aplicación | Múltiples materiales |
Partes principales de un útil CNC
Todo aparato empieza con una base sólida: la placa base. Piense en ella como la columna vertebral de su instalación. Estas placas modulares proporcionan una superficie de montaje resistente. Las hay de hierro fundido, acero o aluminio. La mayoría tienen ranuras en T o rejillas para fijar otros componentes.
Los elementos de fijación posicionan su pieza. Tocan superficies específicas de su pieza mediante pasadores, topes y bloques en V. Los buenos útiles utilizan el principio 3-2-1: tres puntos controlan el primer plano, dos puntos controlan el segundo y un punto controla el tercero. Esto bloquea la pieza por completo.
En expertos dicen que el mercado de los portapiezas CNC va a valer unos $2.800 millones en 2033.
Tipos de abrazaderas
- Pinzas mecánicas: Abrazaderas de palanca, abrazaderas de leva, abrazaderas de correa, abrazaderas de puntera
- Pinzas eléctricas: Cilindros neumáticos, unidades hidráulicas, motores eléctricos
- Abrazaderas especiales: Platos magnéticos, sistemas de sujeción por vacío
Cómo las fijaciones mejoran y aceleran la fabricación
En la fabricación, la uniformidad lo es todo. Los dispositivos CNC hacen que todas las piezas sean iguales. La primera pieza coincide con la última, incluso después de miles de ciclos. Según la Sociedad Americana de Ingenieros Mecánicos, unas buenas fijaciones pueden reducir los errores hasta 80% en comparación con las fijaciones manuales.
También ahorran mucho tiempo. Una vez configurada la fijación, los operarios pueden intercambiar las piezas rápidamente. Ya no es necesario dedicar media hora a alinear cada pieza. La Sociedad de Ingenieros de Fabricación afirma que las fijaciones suelen reducir el tiempo de preparación hasta en 70%.
Principales ventajas
- Mejores piezas mediante un posicionamiento coherente
- Menos chatarra de errores de posicionamiento
- Mayor vida útil de la herramienta porque las condiciones de corte se mantienen estables
- Más tiempo de actividad de la máquina de configuraciones más rápidas
- Funcionamiento más seguro con menos manipulación manual
Cómo afecta la elección del material al rendimiento de la luminaria
Elección del material marca una gran diferencia en el rendimiento de las herramientas. Para grandes volúmenes de producción, lo mejor es el acero para herramientas (A2, D2, O1). Estos materiales resistentes mantienen la precisión incluso después de miles de usos. Resisten el desgaste donde entran en contacto con la pieza de trabajo.
Las aleaciones de aluminio (6061-T6, 7075-T6) son excelentes para los trabajos más ligeros o las piezas más grandes. Son más ligeras, más fáciles de mecanizar y más baratas que el acero. Las utilizamos a menudo para prototipos. Algunos talleres incluso imprimen accesorios en 3D para proyectos únicos o formas extrañas.
Comparación de materiales
| Material | Resistencia al desgaste | Estabilidad | Peso | Coste | Mejor uso |
|---|---|---|---|---|---|
| Acero para herramientas | Excelente | Excelente | Pesado | Alta | Trabajos de gran volumen |
| Hierro fundido | Muy buena | Excelente | Muy pesado | Medio | Trabajo sensible a las vibraciones |
| Aluminio | Feria | Bien | Luz | Bajo | Prototipos, bajo volumen |
| Materiales de impresión 3D | Varía | Bien | Muy ligero | Medio | Prototipos personalizados |
Consejos de diseño inteligente para mejorar las luminarias
Un buen diseño de utillaje no consiste sólo en sujetar una pieza: es ingeniería inteligente. La base es el principio de fijación 3-2-1 que hemos mencionado antes. Garantiza que la pieza esté bien sujeta sin distorsionarla.
Los diseñadores inteligentes también analizan las fuerzas de corte. Calculan dónde empujará o tirará la herramienta y colocan abrazaderas para contrarrestar esas fuerzas. Gracias al diseño asistido por ordenador, podemos simular estas fuerzas antes de fabricar nada. Esto garantiza que nuestras fijaciones sujeten las piezas con seguridad sin dañarlas.
Consideraciones importantes sobre el diseño
- Acceso a las herramientas: Asegúrese de que nada bloquea la herramienta de corte
- Carga rápida: Diseño para un intercambio rápido de piezas
- Chip de limpieza: Deje espacio para virutas y refrigerante
- Prevención de colisiones: Evitar colisiones entre herramientas y útiles
- Comodidad para el operador: Tenga en cuenta el uso que se hará de la luminaria a lo largo del día
Cómo puede ayudarle Yijin Hardware con sus necesidades de fijación
En Yijin Hardware, estamos especializados en la creación de fijaciones personalizadas para retos de mecanizado complicados. Nuestro equipo de ingenieros utiliza software avanzado para probar los diseños de los útiles antes de fabricarlos. Simulamos condiciones de mecanizado reales para detectar los problemas a tiempo.
Nuestros centros internos de fresado y torneado CNC cuentan con maquinistas cualificados que conocen los sistemas de sujeción de piezas por dentro y por fuera. Fabricamos fijaciones en acero endurecido, aluminio y hierro fundido para satisfacer sus necesidades exactas. Todos los dispositivos se comprueban minuciosamente antes de su entrega.
Top Fijaciones CNC
Las fijaciones CNC son los caballos de batalla de la fabricación moderna. Sujetan las piezas exactamente en su sitio, garantizando que cada pieza salga idéntica. Acortan los tiempos de preparación, reducen los errores y permiten la automatización. El útil adecuado equilibra las necesidades técnicas con consideraciones prácticas como la carga rápida y la comodidad del operario.
Yijin Hardware aporta años de experiencia en el diseño de fijaciones a sus retos de fabricación. ¿Necesita ayuda con soluciones de sujeción personalizadas? Nuestro equipo está preparado para aumentar la eficiencia de su producción. Envíenos un correo electrónico en info@yijinhardware.com o llame al +86-123-4567 para empezar. Hagamos que su próximo proyecto sea más rápido, preciso y rentable.
Preguntas frecuentes sobre ¿Qué es un útil CNC?
¿En qué se diferencian las fijaciones de las plantillas?
Las fijaciones y las plantillas realizan tareas completamente distintas en el taller, aunque la gente las confunde constantemente. Las fijaciones mantienen la pieza en su posición, mientras que las plantillas guían la herramienta de corte a través de casquillos o plantillas. Las máquinas CNC modernas utilizan código G para controlar automáticamente las trayectorias de las herramientas, por lo que las plantillas ya no son realmente necesarias.
¿Cuál es la mejor manera de sujetar piezas pequeñas o complejas?
Para las piezas pequeñas, la sujeción por vacío funciona muy bien en piezas planas, mientras que las fijaciones impresas en 3D pueden crear nidos perfectos para formas extrañas. Otra buena opción es utilizar pinzas con pequeños puntos de contacto o mordazas con cavidades a medida. Estos métodos evitan la distorsión y mantienen las piezas pequeñas exactamente donde deben estar durante el mecanizado.
¿Necesito útiles a medida para mi proyecto CNC?
Analice la forma de su pieza, el volumen de producción y las necesidades de precisión en comparación con las opciones de portapiezas estándar. Si sus piezas tienen formas complejas, necesitan mecanizarse desde varios lados o si está fabricando cientos de piezas idénticas, los útiles a medida tienen sentido. Cuando los tornillos de banco estándar obligan a hacer concesiones, la inversión en el diseño de útiles a medida se amortiza rápidamente en piezas mejores y una producción más rápida.
